无源光网络(PON)技术1. PON技术的概述无源光网络(PON)技术是最新发展的点到多点的光纤接入技术。
无源光网络由光线路终端(OLT)、光网络单元(ONU)和光分配网络(ODN)组成。
一般其下行采用TDM广播方式、上行采用TDMA(时分多址接入)方式，而且可以灵活地组成树型、星型、总线型等拓扑结构(典型结构为树形结构)，PON的本质特征就是ODN全部由无源光器件组成，不包含任何有源电子器件。
这样避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，简化了供电配置和网管复杂度，提高了系统可靠性，同时节省了维护成本，是电信维护部门长期期待的技术,越来越受到业界的关注和重视,发展非常迅猛。
与点到点的有源光网络相比，PON技术的主要特点在于维护简单，成本较低(节省光纤和光接口)和较高的传输带宽，其高性能价格比的特点会使其在很长时间内保持竞争优势，PON一直视被为接入网未来的发展方向。
PON网络由于其简洁、廉价、可靠的网络拓扑结构被普遍认为是宽带接入网的最终解决方案，支持光纤到户FTTH。
与核心网不同的是，FTTH对成本更加敏感。
成本的突破很大程度上意味着条件的成熟。
剖析FTTH成本因素，主要有两个方面，一是设备采购成本，二是运营成本。
根据NTT公布的数据，FTTH的这两项成本已经与高速ADSL基本接近。
值得一提的是，目前ADSL设备的价格下降潜力已经不大，但是FTTH的成本随着规模增长有望继续下降。
从整体上看，在接入网领域光通信酝酿着新一轮的发展。
所以FTTH技术目前已被证实不仅技术上是成熟的，而且经济上是可行的。
继1998年ITU-T通过了基于ATM的G.983系列建议，2001年开始，两大通信标准化组织IEEE和ITU-T开始研究制订新一代PON技术标准,以满足未来宽带接入网的要求。
PON作为FTTH唯一的实现方式，它的三个同胞兄弟APON、EPON和GPON似乎从一开始就注定了要在竞争中不断完善和发展。

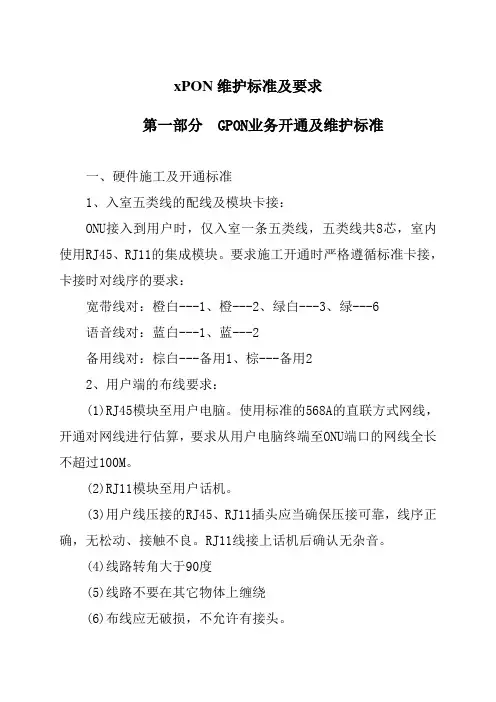

xPON维护标准及要求第一部分 GPON业务开通及维护标准一、硬件施工及开通标准1、入室五类线的配线及模块卡接：ONU接入到用户时，仅入室一条五类线，五类线共8芯，室内使用RJ45、RJ11的集成模块。
要求施工开通时严格遵循标准卡接，卡接时对线序的要求：宽带线对：橙白---1、橙---2、绿白---3、绿---6语音线对：蓝白---1、蓝---2备用线对：棕白---备用1、棕---备用22、用户端的布线要求：(1)RJ45模块至用户电脑。
使用标准的568A的直联方式网线，开通对网线进行估算，要求从用户电脑终端至ONU端口的网线全长不超过100M。
(2)RJ11模块至用户话机。
(3)用户线压接的RJ45、RJ11插头应当确保压接可靠，线序正确，无松动、接触不良。
RJ11线接上话机后确认无杂音。
(4)线路转角大于90度(5)线路不要在其它物体上缠绕(6)布线应无破损，不允许有接头。
(7)用户家中布线走向不要从电冰箱、电风扇等容易产生电磁干扰的家用电器旁边通过。
（8）ONU至用户端的单元内外配线必须排列整齐、横平竖直，要采取水平或垂直敷设，不得采用斜向或交叉敷设。
分光器与ONU 内配线应排列整齐，没有重叠与交叉现象。
5类线终端时松开扭绞的长度应不大于13mm。
3、分光器硬件维护要求：分光器为无源不可网管的设备，要求分光器必须按照顺序从1～xx顺序向后使用，不可以随意乱接。
且分光器对应必须建立使用台帐。
分光器不能用满，建议空闲10%做故障处理预留。
4、ONU硬件维护要求：ONU必须建立台帐，ONU的SN编码必须与设备实际位置准确对应，避免SN编码不准，影响后期故障处理。
若设备更换必须及时更新台帐。
5、ONU上行光纤要求：光纤要求在开通设备前每条光缆必须经过光缆验收合格后使用，接入ONU的尾纤要求与网线从两侧分开，网线专走一侧，光纤专走另一侧，要求盘放整齐、网线与光纤无交叉。
6、PON小区要求建立“二图、二表、三账”要求每个PON小区接入后必须建立“二图、二表、三账”，统一成一个标准。
xPON维护标准及要求第一部分 GPON业务开通及维护标准一、硬件施工及开通标准1、入室五类线的配线及模块卡接：ONU接入到用户时，仅入室一条五类线，五类线共8芯，室内使用RJ45、RJ11的集成模块。
要求施工开通时严格遵循标准卡接，卡接时对线序的要求：宽带线对：橙白---1、橙---2、绿白---3、绿---6语音线对：蓝白---1、蓝---2备用线对：棕白---备用1、棕---备用22、用户端的布线要求：(1)RJ45模块至用户电脑。
使用标准的568A的直联方式网线，开通对网线进行估算，要求从用户电脑终端至ONU端口的网线全长不超过100M。
(2)RJ11模块至用户话机。
(3)用户线压接的RJ45、RJ11插头应当确保压接可靠，线序正确，无松动、接触不良。
RJ11线接上话机后确认无杂音。
(4)线路转角大于90度(5)线路不要在其它物体上缠绕(6)布线应无破损，不允许有接头。
(7)用户家中布线走向不要从电冰箱、电风扇等容易产生电磁干扰的家用电器旁边通过。
（8）ONU至用户端的单元内外配线必须排列整齐、横平竖直，要采取水平或垂直敷设，不得采用斜向或交叉敷设。
分光器与ONU 内配线应排列整齐，没有重叠与交叉现象。
5类线终端时松开扭绞的长度应不大于13mm。
3、分光器硬件维护要求：分光器为无源不可网管的设备，要求分光器必须按照顺序从1～xx顺序向后使用，不可以随意乱接。
且分光器对应必须建立使用台帐。
分光器不能用满，建议空闲10%做故障处理预留。
4、ONU硬件维护要求：ONU必须建立台帐，ONU的SN编码必须与设备实际位置准确对应，避免SN编码不准，影响后期故障处理。
若设备更换必须及时更新台帐。
5、ONU上行光纤要求：光纤要求在开通设备前每条光缆必须经过光缆验收合格后使用，接入ONU的尾纤要求与网线从两侧分开，网线专走一侧，光纤专走另一侧，要求盘放整齐、网线与光纤无交叉。
6、PON小区要求建立“二图、二表、三账”要求每个PON小区接入后必须建立“二图、二表、三账”，统一成一个标准。
基于PON技术的宽带接入1PON技术的概念1.1PON技术的概念以及特点无源光网络（PON）(PassiveOpticalNetwork，无源光网络)技术是一种一点到多点的光纤接入技术，它由局侧的OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。
所谓“无源”是指在ODN中不含有任何有源电子器件及电子电源，全部由光分路器（Splitter）等无源器件组成。
无源光网络（PON）是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本，是通信行业长期期待的技术。
同有源系统比较，PON技术具有节省光缆资源、带宽资源共享，节省机房投资，设备安全性高，建网速度快，综合建网成本低等优点。
1.2PON技术的工作原理（1）工作原理框图如图1所示，PON系统由位于中央局端的一个光线路终端（OLT）和位于客户端的一组关联光网络终端（ONT）组成，在它们之间是由光纤和无源分光器或连接器组成的光分配网络（ODN）。
（2）基于TDM/TDMA的上行/下行流量管理。
在PON中，OLT与ONU之间采用的数据传输方式包括WDM/WDMA、SCM/SCMA、CDM/CDMA和TCM/TCMA，实际应用中一般采用TDM/TDMA方式，图2、3表明在PON系统中从OLT到多个ONU其下行采用TDM广播方式、上行采用TDMA（时分多址）方式的数据传输过程。
2PON技术的分类以及在FTTx中的应用2.1FTTx技术FTTx技术分为FTTB、FTTC、FTTZ、FTTH、FTTO、FTTF 等。
其中最主要的是FTTB（光纤到大楼）、FTTC（光纤到路边）、FTTH（光纤到用户）三种形式。
随着软交换与光缆技术进一步成熟，FTTH将成为我们通信接入方式的最终目标。
有源光纤接入技术如PDH、SDH、MSTP、点到点以太网系统因机房建设、有源设备建设、维护成本高等原因而渐渐被淘汰；PON技术则因为无源化带来的维护成本低，以及无机房建设产生的建设成本低，愈加受到行业欢迎。
