中国联通PON维护指导意见（试行）中国联合网络通信有限公司运行维护部目录第一章总则 (2)第二章PON系统结构 (3)第三章PON维护组织体系 (5)第四章OLT、ONU设备维护管理 (6)第五章ODN维护管理 (9)第六章网管系统维护管理 (12)第七章业务开通流程 (15)第八章故障管理 (16)第九章附则 (17)附件一PON工程竣工资料 (17)附件二业务开通流程图 (18)附件三故障处理流程图 (18)附录名词解释 (18)第一章总则第1条随着宽带业务的高速发展，无源光网络（PON：Passive Optical Network）技术在接入网络中得到越来越广泛的应用。
为了更好地推进“宽带升级提速”工作，加强综合接入的运行维护管理，为客户提供有力的支撑和优质的服务，特制定本维护指导意见。
第2条本维护指导意见对PON的维护体制、维护界面分工、各相关机构的具体职责、业务开通流程和故障管理等方面进行了规定，用于指导中国联通PON的运行维护工作。
第3条本维护指导意见作为PON维护人员进行日常网络设备管理、维护测试和故障处理工作的依据。
各级网络运维部门根据工作需要，结合本单位的具体情况，制定相关实施细则。
由各级网络运维部门授权代维的PON维护工作要求参考本维护指导意见标准执行。
第4条PON维护工作总体要求1.保证PON设备正常运行，设备性能及技术指标、机房环境条件符合标准。
2.迅速、准确排除PON设备、线路故障，缩短故障历时、减少故障引起的损失。
3.在保证通信质量的前提下，优化PON设备配置，提高设备利用率；加强固定资产管理，合理控制、使用运行维护成本。
4.制订并落实等级维护和服务保障制度，满足市场和客户需求。
5.实现设备运行维护技术资料和原始记录等文档的规范管理。
6.完善PON网管系统和支撑手段，提高技术装备水平，提高工作效率。
第二章PON系统结构第5条PON技术分类PON按照采用的技术，主要分为APON/BPON（ATM PON /宽带PON）、EPON（以太网PON）和GPON（千兆比特PON）。
EPON设备及网络维护主要技术指标一、EPON OLT设备指标1. OLT的PON光接口发射功率：当采用1000BASE－PX10时为：-3～+2dBm当采用1000BASE－PX20 时为：+2～+7dBm2. OLT光接收机的灵敏度为：当采用1000BASE－PX10时为：≤-27dBm当采用1000BASE－PX20时为：≤-27dBm3. OLT光接收机的过载光功率为：当采用1000BASE－PX20 时为：最小值-6dBm当采用1000BASE－PX10 时为：最小值-3dBm4. 系统传输能力（1）采用PX20光模块情况下：20公里光纤，支持1:32分光比；（2）1:32分光比，传输距离>20公里，最大差分传输距离接近于最大传输距离。
二、EPON ONU设备指标1. ONU的PON－R接口发射功率：当采用1000BASE－PX10时为：-1～+4dBm当采用1000BASE－PX20时为：-1～+4dBm2. ONU光接收机的灵敏度为：当采用1000BASE－PX10 时为：≤-24dBm当采用1000BASE－PX20 时为：≤-24dBm3. ONU光接收机的过载光功率为：当采用1000BASE－PX10 时为：最小值-3dBm4. 系统传输能力测试（1）采用PX20光模块情况下：20公里光纤，支持1:32分光比；（2）1:32分路比，传输距离>20公里，最大差分传输距离接近最大传输距离。
三、分光器插入衰耗指标1. 1：2分光器插入衰耗：≤4db；2. 1：4分光器插入衰耗：≤8db；3. 1：8分光器插入衰耗：≤11db；4. 1：16分光器插入衰耗：≤14db；5. 1：32分光器插入衰耗：≤17.5db四、EPON网络上、下行实际业务带宽不超过设定最大带宽与汇聚带宽中较小者的±5％。
五、系统应支持断电及断纤两种情况下的告警，并且能对两种情况进行区分。
六、ONU认证的功能：网管获取ONU授权状态正确；ONU 授权后能在PON拓扑结构中正确显示状态，可以通过网管进行各项管理；未授权ONU能正常收发数据，但不能在网管界面中进行配置。
无源光网络(PON)技术1. PON技术的概述无源光网络(PON)技术是最新发展的点到多点的光纤接入技术。
无源光网络由光线路终端(OLT)、光网络单元(ONU)和光分配网络(ODN)组成。
一般其下行采用TDM广播方式、上行采用TDMA(时分多址接入)方式，而且可以灵活地组成树型、星型、总线型等拓扑结构(典型结构为树形结构)，PON的本质特征就是ODN全部由无源光器件组成，不包含任何有源电子器件。
这样避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，简化了供电配置和网管复杂度，提高了系统可靠性，同时节省了维护成本，是电信维护部门长期期待的技术,越来越受到业界的关注和重视,发展非常迅猛。
与点到点的有源光网络相比，PON技术的主要特点在于维护简单，成本较低(节省光纤和光接口)和较高的传输带宽，其高性能价格比的特点会使其在很长时间内保持竞争优势，PON一直视被为接入网未来的发展方向。
PON网络由于其简洁、廉价、可靠的网络拓扑结构被普遍认为是宽带接入网的最终解决方案，支持光纤到户FTTH。
与核心网不同的是，FTTH对成本更加敏感。
成本的突破很大程度上意味着条件的成熟。
剖析FTTH成本因素，主要有两个方面，一是设备采购成本，二是运营成本。
根据NTT公布的数据，FTTH的这两项成本已经与高速ADSL基本接近。
值得一提的是，目前ADSL设备的价格下降潜力已经不大，但是FTTH的成本随着规模增长有望继续下降。
从整体上看，在接入网领域光通信酝酿着新一轮的发展。
所以FTTH技术目前已被证实不仅技术上是成熟的，而且经济上是可行的。
继1998年ITU-T通过了基于ATM的G.983系列建议，2001年开始，两大通信标准化组织IEEE和ITU-T开始研究制订新一代PON技术标准,以满足未来宽带接入网的要求。
PON作为FTTH唯一的实现方式，它的三个同胞兄弟APON、EPON和GPON似乎从一开始就注定了要在竞争中不断完善和发展。

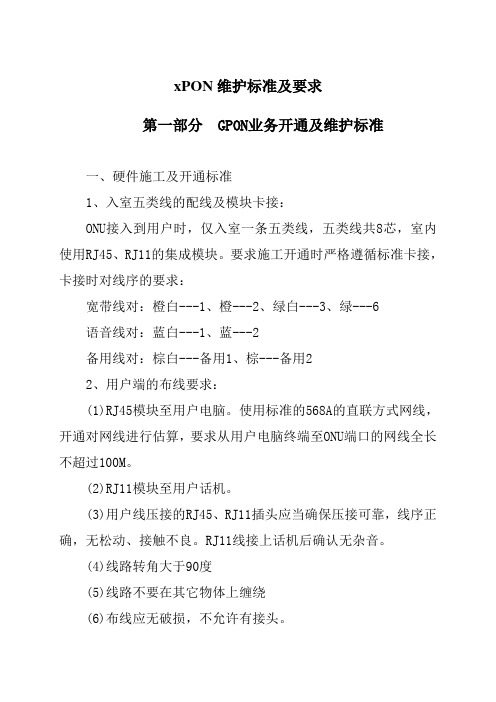

xPON维护标准及要求第一部分 GPON业务开通及维护标准一、硬件施工及开通标准1、入室五类线的配线及模块卡接：ONU接入到用户时，仅入室一条五类线，五类线共8芯，室内使用RJ45、RJ11的集成模块。
要求施工开通时严格遵循标准卡接，卡接时对线序的要求：宽带线对：橙白---1、橙---2、绿白---3、绿---6语音线对：蓝白---1、蓝---2备用线对：棕白---备用1、棕---备用22、用户端的布线要求：(1)RJ45模块至用户电脑。
使用标准的568A的直联方式网线，开通对网线进行估算，要求从用户电脑终端至ONU端口的网线全长不超过100M。
(2)RJ11模块至用户话机。
(3)用户线压接的RJ45、RJ11插头应当确保压接可靠，线序正确，无松动、接触不良。
RJ11线接上话机后确认无杂音。
(4)线路转角大于90度(5)线路不要在其它物体上缠绕(6)布线应无破损，不允许有接头。
(7)用户家中布线走向不要从电冰箱、电风扇等容易产生电磁干扰的家用电器旁边通过。
（8）ONU至用户端的单元内外配线必须排列整齐、横平竖直，要采取水平或垂直敷设，不得采用斜向或交叉敷设。
分光器与ONU 内配线应排列整齐，没有重叠与交叉现象。
5类线终端时松开扭绞的长度应不大于13mm。
3、分光器硬件维护要求：分光器为无源不可网管的设备，要求分光器必须按照顺序从1～xx顺序向后使用，不可以随意乱接。
且分光器对应必须建立使用台帐。
分光器不能用满，建议空闲10%做故障处理预留。
4、ONU硬件维护要求：ONU必须建立台帐，ONU的SN编码必须与设备实际位置准确对应，避免SN编码不准，影响后期故障处理。
若设备更换必须及时更新台帐。
5、ONU上行光纤要求：光纤要求在开通设备前每条光缆必须经过光缆验收合格后使用，接入ONU的尾纤要求与网线从两侧分开，网线专走一侧，光纤专走另一侧，要求盘放整齐、网线与光纤无交叉。
6、PON小区要求建立“二图、二表、三账”要求每个PON小区接入后必须建立“二图、二表、三账”，统一成一个标准。
xPON维护标准及要求第一部分 GPON业务开通及维护标准一、硬件施工及开通标准1、入室五类线的配线及模块卡接：ONU接入到用户时，仅入室一条五类线，五类线共8芯，室内使用RJ45、RJ11的集成模块。
要求施工开通时严格遵循标准卡接，卡接时对线序的要求：宽带线对：橙白---1、橙---2、绿白---3、绿---6语音线对：蓝白---1、蓝---2备用线对：棕白---备用1、棕---备用22、用户端的布线要求：(1)RJ45模块至用户电脑。
使用标准的568A的直联方式网线，开通对网线进行估算，要求从用户电脑终端至ONU端口的网线全长不超过100M。
(2)RJ11模块至用户话机。
(3)用户线压接的RJ45、RJ11插头应当确保压接可靠，线序正确，无松动、接触不良。
RJ11线接上话机后确认无杂音。
(4)线路转角大于90度(5)线路不要在其它物体上缠绕(6)布线应无破损，不允许有接头。
(7)用户家中布线走向不要从电冰箱、电风扇等容易产生电磁干扰的家用电器旁边通过。
（8）ONU至用户端的单元内外配线必须排列整齐、横平竖直，要采取水平或垂直敷设，不得采用斜向或交叉敷设。
分光器与ONU 内配线应排列整齐，没有重叠与交叉现象。
5类线终端时松开扭绞的长度应不大于13mm。
3、分光器硬件维护要求：分光器为无源不可网管的设备，要求分光器必须按照顺序从1～xx顺序向后使用，不可以随意乱接。
且分光器对应必须建立使用台帐。
分光器不能用满，建议空闲10%做故障处理预留。
4、ONU硬件维护要求：ONU必须建立台帐，ONU的SN编码必须与设备实际位置准确对应，避免SN编码不准，影响后期故障处理。
若设备更换必须及时更新台帐。
5、ONU上行光纤要求：光纤要求在开通设备前每条光缆必须经过光缆验收合格后使用，接入ONU的尾纤要求与网线从两侧分开，网线专走一侧，光纤专走另一侧，要求盘放整齐、网线与光纤无交叉。
6、PON小区要求建立“二图、二表、三账”要求每个PON小区接入后必须建立“二图、二表、三账”，统一成一个标准。
基于PON技术的宽带接入1PON技术的概念1.1PON技术的概念以及特点无源光网络（PON）(PassiveOpticalNetwork，无源光网络)技术是一种一点到多点的光纤接入技术，它由局侧的OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。
所谓“无源”是指在ODN中不含有任何有源电子器件及电子电源，全部由光分路器（Splitter）等无源器件组成。
无源光网络（PON）是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本，是通信行业长期期待的技术。
同有源系统比较，PON技术具有节省光缆资源、带宽资源共享，节省机房投资，设备安全性高，建网速度快，综合建网成本低等优点。
1.2PON技术的工作原理（1）工作原理框图如图1所示，PON系统由位于中央局端的一个光线路终端（OLT）和位于客户端的一组关联光网络终端（ONT）组成，在它们之间是由光纤和无源分光器或连接器组成的光分配网络（ODN）。
（2）基于TDM/TDMA的上行/下行流量管理。
在PON中，OLT与ONU之间采用的数据传输方式包括WDM/WDMA、SCM/SCMA、CDM/CDMA和TCM/TCMA，实际应用中一般采用TDM/TDMA方式，图2、3表明在PON系统中从OLT到多个ONU其下行采用TDM广播方式、上行采用TDMA（时分多址）方式的数据传输过程。
2PON技术的分类以及在FTTx中的应用2.1FTTx技术FTTx技术分为FTTB、FTTC、FTTZ、FTTH、FTTO、FTTF 等。
其中最主要的是FTTB（光纤到大楼）、FTTC（光纤到路边）、FTTH（光纤到用户）三种形式。
随着软交换与光缆技术进一步成熟，FTTH将成为我们通信接入方式的最终目标。
有源光纤接入技术如PDH、SDH、MSTP、点到点以太网系统因机房建设、有源设备建设、维护成本高等原因而渐渐被淘汰；PON技术则因为无源化带来的维护成本低，以及无机房建设产生的建设成本低，愈加受到行业欢迎。

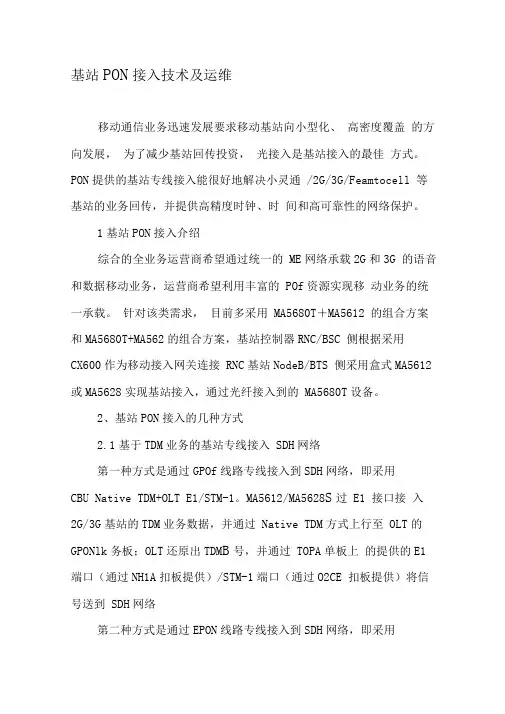

基站PON接入技术及运维移动通信业务迅速发展要求移动基站向小型化、高密度覆盖的方向发展，为了减少基站回传投资，光接入是基站接入的最佳方式。
PON提供的基站专线接入能很好地解决小灵通/2G/3G/Feamtocell 等基站的业务回传，并提供高精度时钟、时间和高可靠性的网络保护。
1基站PON接入介绍综合的全业务运营商希望通过统一的ME网络承载2G和3G 的语音和数据移动业务，运营商希望利用丰富的POf资源实现移动业务的统一承载。
针对该类需求，目前多采用MA5680T＋MA5612 的组合方案和MA5680T+MA562的组合方案，基站控制器RNC/BSC 侧根据采用CX600作为移动接入网关连接RNC基站NodeB/BTS 侧采用盒式MA5612或MA5628实现基站接入，通过光纤接入到的MA5680T设备。
2、基站PON接入的几种方式2.1基于TDM业务的基站专线接入SDH网络第一种方式是通过GPOf线路专线接入到SDH网络，即采用CBU Native TDM+OLT E1/STM-1。
MA5612/MA5628S过E1 接口接入2G/3G基站的TDM业务数据，并通过Native TDM方式上行至OLT的GPONlk务板；OLT还原出TDM B号，并通过TOPA单板上的提供的E1端口（通过NH1A扣板提供）/STM-1端口（通过O2CE 扣板提供）将信号送到SDH网络第二种方式是通过EPON线路专线接入到SDH网络，即采用CBUTDMoPSN （SAToP-Conn ect）+OLT E1/STM-方案。
MA5612/MA5628S过E1接口接入2G/3G基站的TDM业务数据，并将TDM数据封装成IP包（即TDMoPS包）通过EPON1行至OLT的EPON业务板。
OLT解封装TDMoPS包，并通过TOPA单板上的E1端口（通过EH1A扣板提供）/STM-1端口（通过CSSA扣板提供）将TDM信号送到SDH网络，ONI和OLT之间通过TDMoPSN 方式实现了2G/3G的基站接入业务。
接入网--pon技术接入网-PON技术中国电信维护岗位技能认证教材编写小组编制目录第1章 PON拓扑结构 (5)1.1基本拓扑结构 (5)1.2性能比较 (6)第2章 PON的双向传输技术 (8)2. 1 光时分多址（OTDMA） (8)2. 2光波分多址（OWDMA） (8)2. 3光码分多址（OCDMA） (9)2. 4光副载波多址（OSCMA） (9)第3章 PON的双向复用技术 (10)3.1光波分复用（OWDM）技术 (10)3.2光时分复用（OTDM）技术 (11)3.3光码分复用（OCDM）技术 (11)3.4光频分复用（OFDM）技术 (11)3.5光副载波复用（OSCM）技术 (11)3.6光空分复用（OSDM）技术 (12)3.7时间压缩复用（TCM）技术 (12)第4章 PON功能结构 (13)4.1光线路终端（OLT）的功能结构 (13)4.2光网络单元（ONU）的功能结构 (13)4.3光配线网（ODN）的功能结构 (13)4.4操作管理维护功能 (14)4.5光接入网（OAN）基本性能 (14)第5章 PON技术应用 (15)5.1 PON组网应用 (15)5.2 波分复用PON技术应用 (15)5.3 10G PON技术应用 (16)5.4 EPON技术特点及网络结构 (18)5.5 EPON传输原理及帧结构 (20)5.6 EPON光路波长分配 (21)5.7 EPON关键技术 (21)第6章 GPON技术 (24)6.1 两大PON技术：GPON和EPON (24)6.2 GPON与EPON的比较 (24)6.3 为什么选择GPON (26)6.4 GPON网络基本性能参数 (27)6.5 GPON标准协议 (28)6.6 GPON原理 (29)6.7 GPON的基本协议概念- T-CONT (29)6.8 GPON的基本协议概念-DBA (32)6.9 GPON的基本协议概念-Gemport (36)6.10 GPON的基本协议概念-流 (37)6.11 GPON的基本协议概念-Flow control (38)6.12 GPON中的QOS处理 (40)6.13 GPON网络保护方式 (41)第1章 PON拓扑结构1.1基本拓扑结构光接入网（OAN）的拓扑结构取决于光配线网（ODN）的结构。
