PON技术简介

PON技术在光纤接入网中的应用随着宽带接入需求的增加，光纤接入网已成为未来通信网络的发展方向。

而PON技术（Passive Optical Network）作为光纤接入网络中的重要组成部分，具有高带宽、低成本、易维护等优点，正逐渐成为主流的光纤接入技术。

本文将就PON技术在光纤接入网中的应用进行探讨。

一、PON技术概述PON技术是一种光分布式的传输方式，它采用了被动式光分路器（Passive Splitter）实现光信号的分配和传输，不需要电源和电子设备来增益信号，因此成本低、可靠性高。

PON技术采用了TDMA（Time Division Multiple Access）或者WDM（Wave Division Multiplexing）技术，可以实现多用户共享一根光纤，从而降低了光纤接入网络的建设和运营成本。

PON技术一般分为EPON（Ethernet PON）、GPON（Gigabit PON）和XG-PON（10G PON）等不同的标准，它们分别对应了不同的传输速率和应用场景。

EPON和GPON是较为成熟的技术，被广泛应用于FTTH（Fiber To The Home）等场景；而XG-PON则适用于对带宽要求较高的企业用户和大型机构。

1. 宽带接入随着互联网、智能家居等应用的普及，用户对宽带接入的需求越来越大。

传统的ADSL （Asymmetric Digital Subscriber Line）接入方式受限于电话线的性能，无法满足用户对高速宽带的需求。

而PON技术可以实现高速的光纤接入，为用户提供更高带宽的网络体验。

尤其是在FTTH场景下，PON技术可以实现家庭用户的高速宽带接入，支持高清视频、在线游戏等大流量应用的稳定运行。

2. 有线电视和光纤网联播传统的有线电视网络和光纤网络分别独立建设和运营，无法实现资源共享和业务融合。

而PON技术可以实现有线电视信号和光纤网络信号的统一传输，从而实现有线电视和光纤网的联播和资源共享。

PON网络知识介绍PON网络（Passive Optical Network）又称为无源光纤网络，是一种基于光纤传输技术的宽带接入网络。

与传统的以电信号为传输媒介的网络相比，PON网络具有更高的带宽、更远的传输距离和更低的成本。

PON网络的原理是在光纤传输链路中使用无源光纤设备，将光纤传输链路划分为不同的分支，每个分支连接到终端用户。

光信号从中心节点传输到终端用户的过程中，不需要额外的光源和光放大器进行增强，而是通过分光器进行分配和光栅进行反射，实现信号的传输。

这种设计使得光信号可以同时传输给多个用户，提高了网络的利用率。

光线路终端（OLT）是PON网络的中心节点，负责管理和控制整个网络。

OLT与电信运营商的核心网相连，并通过光纤链路将信号传输给ONU。

同时，OLT也负责对网络中的光信号进行调度和控制，以满足不同用户的需求。

光网络单元（ONU）是连接到终端用户的设备，通过PON网络接收和发送光信号。

每个终端用户都会有一个独立的ONU。

ONU可以是家庭用户的宽带接入设备，也可以是办公楼、学校等机构的网络终端设备。

ONU负责与OLT进行通信，将光信号转换成电信号，并将数据传输到用户终端设备。

光纤分配器（ODN）是将光信号从OLT分发到不同的用户分支的装置。

ODN将光信号分成不同的波长，然后通过分光器将其传输到不同的终端用户。

这种设计使得光信号可以在不同的用户之间共享，提高了网络的利用率。

PON网络具有许多优点。

首先，它提供了高带宽的网络接入，可以满足用户对高速互联网和大带宽应用的需求。

其次，PON网络的传输距离可以达到几十公里，远远超过了传统的电线传输距离。

此外，PON网络的构建成本较低，因为它使用了无源光纤设备，减少了能耗和维护成本。

然而，PON网络也存在一些挑战和限制。

首先，由于光纤传输链路的共享特性，网络的带宽会随着用户数量的增加而减少。

其次，由于是无源光纤网络，因此在信号传输过程中可能会存在一些损耗和衰减。

无源光网络(PON)技术1. PON技术的概述无源光网络(PON)技术是最新发展的点到多点的光纤接入技术。

无源光网络由光线路终端(OLT)、光网络单元(ONU)和光分配网络(ODN)组成。

一般其下行采用TDM广播方式、上行采用TDMA(时分多址接入)方式，而且可以灵活地组成树型、星型、总线型等拓扑结构(典型结构为树形结构)，PON的本质特征就是ODN全部由无源光器件组成，不包含任何有源电子器件。

这样避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，简化了供电配置和网管复杂度，提高了系统可靠性，同时节省了维护成本，是电信维护部门长期期待的技术,越来越受到业界的关注和重视,发展非常迅猛。

与点到点的有源光网络相比，PON技术的主要特点在于维护简单，成本较低(节省光纤和光接口)和较高的传输带宽，其高性能价格比的特点会使其在很长时间内保持竞争优势，PON一直视被为接入网未来的发展方向。

PON网络由于其简洁、廉价、可靠的网络拓扑结构被普遍认为是宽带接入网的最终解决方案，支持光纤到户FTTH。

与核心网不同的是，FTTH对成本更加敏感。

成本的突破很大程度上意味着条件的成熟。

剖析FTTH成本因素，主要有两个方面，一是设备采购成本，二是运营成本。

根据NTT公布的数据，FTTH的这两项成本已经与高速ADSL基本接近。

值得一提的是，目前ADSL设备的价格下降潜力已经不大，但是FTTH的成本随着规模增长有望继续下降。

从整体上看，在接入网领域光通信酝酿着新一轮的发展。

所以FTTH技术目前已被证实不仅技术上是成熟的，而且经济上是可行的。

继1998年ITU-T通过了基于ATM的G.983系列建议，2001年开始，两大通信标准化组织IEEE和ITU-T开始研究制订新一代PON技术标准,以满足未来宽带接入网的要求。

PON作为FTTH唯一的实现方式，它的三个同胞兄弟APON、EPON和GPON似乎从一开始就注定了要在竞争中不断完善和发展。

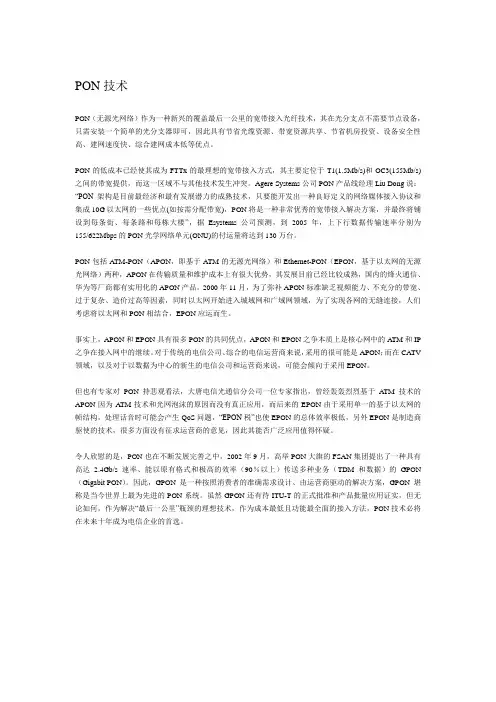

PON技术PON（无源光网络）作为一种新兴的覆盖最后一公里的宽带接入光纤技术，其在光分支点不需要节点设备，只需安装一个简单的光分支器即可，因此具有节省光缆资源、带宽资源共享、节省机房投资、设备安全性高、建网速度快、综合建网成本低等优点。

PON的低成本已经使其成为FTTx的最理想的宽带接入方式，其主要定位于T1(1.5Mb/s)和OC3(155Mb/s)之间的带宽提供，而这一区域不与其他技术发生冲突。

Agere Systems公司PON产品线经理Liu Dong说：“PON架构是目前最经济和最有发展潜力的成熟技术，只要能开发出一种良好定义的网络媒体接入协议和集成10G以太网的一些优点(如按需分配带宽)，PON将是一种非常优秀的宽带接入解决方案，并最终将铺设到每条街、每条路和每栋大楼”，据Esystems公司预测，到2005年，上下行数据传输速率分别为155/622Mbps的PON光学网络单元(ONU)的付运量将达到130万台。

PON包括A TM-PON（APON，即基于ATM的无源光网络）和Ethernet-PON（EPON，基于以太网的无源光网络）两种，APON在传输质量和维护成本上有很大优势，其发展目前已经比较成熟，国内的烽火通信、华为等厂商都有实用化的APON产品。

2000年11月，为了弥补APON标准缺乏视频能力、不充分的带宽、过于复杂、造价过高等因素，同时以太网开始进入城域网和广域网领域，为了实现各网的无缝连接，人们考虑将以太网和PON相结合，EPON应运而生。

事实上，APON和EPON具有很多PON的共同优点，APON和EPON之争本质上是核心网中的A TM和IP 之争在接入网中的继续。

对于传统的电信公司、综合的电信运营商来说，采用的很可能是APON；而在CATV 领域，以及对于以数据为中心的新生的电信公司和运营商来说，可能会倾向于采用EPON。

但也有专家对PON持悲观看法，大唐电信光通信分公司一位专家指出，曾经轰轰烈烈基于A TM技术的APON因为ATM技术和光网泡沫的原因而没有真正应用，而后来的EPON由于采用单一的基于以太网的帧结构，处理话音时可能会产生QoS问题，“EPON税”也使EPON的总体效率极低，另外EPON是制造商驱使的技术，很多方面没有征求运营商的意见，因此其能否广泛应用值得怀疑。

pon工作原理Pon工作原理解析1. 什么是PonPon是一种用于光接入网的技术，全称为Passive Optical Network，即被动光网络。

它是一种简化的光纤传输网络架构，将传输和多路复用功能集中在中央办公室（CO）处，通过光纤将高容量的信号传输到用户的终端。

Pon通过光分配器（ODN）将信号分发给用户，实现了高速、高带宽的传输。

2. Pon的工作原理Pon的工作原理主要包括以下几个步骤：光线传输Pon通过光纤将信号从中央办公室传输到用户终端。

光的传输是通过光模块和光纤完成的。

光模块将电信号转换成光信号，光信号经过光纤传输，最后再被光模块转换回电信号，供用户使用。

光分配在用户终端，Pon通过光分配器将光信号分发给多个用户。

光分配器是一种 passiv device，它将从中央办公室传来的光信号分发给不同的用户。

一根光纤从中央办公室传输到光分配器处，然后通过不同的输出接口将信号分发给用户。

多路复用与解复用Pon利用波分复用技术实现多用户共享光纤资源。

在传输过程中，Pon使用多路复用器将用户的数据信号合并在一条光纤上进行传输。

在用户终端，使用相应的解复用器将光信号分解成不同的用户信号，供各个用户使用。

光功率补偿与调节在Pon系统中，光信号会经过不同长短的光纤传输，会导致光功率的衰减。

为了保证传输质量，Pon系统通常使用光功率补偿和光功率调节技术，对光信号进行补偿和调节，确保每个用户都能够获得相应的光功率。

3. Pon的优势和应用Pon具有以下几个优势：•高带宽：Pon可以提供高速的数据传输能力，满足用户对于大带宽的需求，适用于高清视频、在线游戏等应用。

•长传输距离：Pon系统可以实现较长的传输距离，光信号可以传输数十公里，可以覆盖更广的区域。

•低成本：Pon系统的设备和维护成本相对较低，光分配器和用户终端设备简单，降低了建设和运营的成本。

Pon广泛应用于以下领域：•家庭宽带接入：Pon可以提供高速宽带接入服务，满足家庭用户对于高速上网的需求。

pon上下行光波长1. 什么是PON1.1 PON的定义PON（Passive Optical Network）是一种利用无源光纤网络技术传输数据的通信系统。

它通过由中心局向用户端的单向光纤进行数据传输，实现了光纤资源的共享利用，降低了光纤网络建设和运营的成本。

1.2 PON的应用场景PON广泛应用于各种通信领域，特别是在宽带接入领域有着广泛的应用。

它适用于城市、农村、宽带接入、企业网络、卫星接入、移动通信、CATV等场景。

2. pon上下行光波长的概念2.1 pon上下行光波长的定义pon上下行光波长是指在PON系统中，用于上传和下载数据的光波长。

在传统的PON系统中，一根光纤可以同时承载上下行的数据，通过使用不同的光波长来区分上下行数据，实现了光纤资源的共享利用。

2.2 pon上下行光波长的作用pon上下行光波长的选择和配置可以实现不同业务的灵活部署和资源分配。

通过合理的配置上行和下行的光波长，可以提高网络的带宽利用率和传输速率，满足不同用户对于带宽的需求。

3. pon上下行光波长的选择和配置3.1 pon上下行光波长选择的原则在选择pon上下行光波长时，需要考虑以下几个因素：•光纤特性：不同光纤对于不同波长的光有不同的传输特性，需要根据光纤的特性选择合适的波长。

•系统兼容性：需要考虑PON系统的设备和技术对于不同波长的光的支持情况，选择兼容性好的光波长。

•用户需求：根据用户的上行和下行带宽需求，选择适合的光波长。

3.2 pon上下行光波长配置的方法pon上下行光波长的配置可以通过以下几种方法实现：•WDM技术：WDM（Wavelength Division Multiplexing）技术可以将不同波长的光信号进行复用，实现在同一根光纤上传输多路光信号。

•TDM技术：TDM（Time Division Multiplexing）技术可以在不同时间段将上行和下行的数据进行划分，通过时间的切片实现上下行数据的传输。

基于PON技术的宽带接入1PON技术的概念1.1PON技术的概念以及特点无源光网络（PON）(PassiveOpticalNetwork，无源光网络)技术是一种一点到多点的光纤接入技术，它由局侧的OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

所谓“无源”是指在ODN中不含有任何有源电子器件及电子电源，全部由光分路器（Splitter）等无源器件组成。

无源光网络（PON）是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本，是通信行业长期期待的技术。

同有源系统比较，PON技术具有节省光缆资源、带宽资源共享，节省机房投资，设备安全性高，建网速度快，综合建网成本低等优点。

1.2PON技术的工作原理（1）工作原理框图如图1所示，PON系统由位于中央局端的一个光线路终端（OLT）和位于客户端的一组关联光网络终端（ONT）组成，在它们之间是由光纤和无源分光器或连接器组成的光分配网络（ODN）。

（2）基于TDM/TDMA的上行/下行流量管理。

在PON中，OLT与ONU之间采用的数据传输方式包括WDM/WDMA、SCM/SCMA、CDM/CDMA和TCM/TCMA，实际应用中一般采用TDM/TDMA方式，图2、3表明在PON系统中从OLT到多个ONU其下行采用TDM广播方式、上行采用TDMA（时分多址）方式的数据传输过程。

2PON技术的分类以及在FTTx中的应用2.1FTTx技术FTTx技术分为FTTB、FTTC、FTTZ、FTTH、FTTO、FTTF 等。

其中最主要的是FTTB（光纤到大楼）、FTTC（光纤到路边）、FTTH（光纤到用户）三种形式。

随着软交换与光缆技术进一步成熟，FTTH将成为我们通信接入方式的最终目标。

有源光纤接入技术如PDH、SDH、MSTP、点到点以太网系统因机房建设、有源设备建设、维护成本高等原因而渐渐被淘汰；PON技术则因为无源化带来的维护成本低，以及无机房建设产生的建设成本低，愈加受到行业欢迎。

PON技术及其组网原则PON技术是一种新兴的光纤接入技术，它采用光分复用的方式将一根单模光纤转换为多路信道，实现了高速宽带、高质量、低成本的网络接入服务。

而PON技术的组网原则，则根据不同的场景需求和网络特点，采取合适的组网方案，如树型PON、环型PON、星形PON等。

本文将就PON技术及其组网原则进行探讨。

PON技术的优点相比于传统的DSL和有线电视等接入技术，PON技术有以下优点：1.高速宽带。

PON技术采用光分复用和TDMA技术，实现了每个用户的高速宽带接入，可提供高达1Gbps的带宽。

2.高质量稳定。

PON技术采用光路独占和光纤传输，不受电磁干扰和衰减，保证了网络的高品质连接，并且能够实现长距离传输。

3.低成本。

PON技术采用不需要调制解调器的结构，减少了接入服务的成本。

4.易于升级。

PON技术采用可靠的光纤结构，可以通过改变用户端设备或原有接口的方式来升级。

PON技术的不足虽然PON在宽带接入方面有很多优势，但是也存在以下缺点：1.负能性较强。

由于PON技术需要部署光纤网络，PON的价格相比其他非光纤技术仍然较高。

2.架设难度较大。

光线的传输距离较短，因此布线难度较大。

3.其限制了网络拓扑结构。

PON采用的是树型或者环型网络结构，这些结构对于大型网络的建设非常不利。

PON的网络结构PON的网络结构分为树型PON、环型PON和星型PON等几种。

树型PON树型PON是从光线中心设备开始部署，然后分别向下延展，以树形目录方式扩展到每个用户的项点。

这种方式简单直观，建筑物内存在多层楼时会导致大面积分布的摆放，因而一般仅适于住宅区和一些网络规模较小的单位使用。

环型PON环型PON又称集线器环型连接PON系统，不同于树型PON的是，环型PON的中心设备位于网络的环路末端，该方式不仅能减少布线成本，而且具有高可靠性。

星型PON星型PON是通过将中心集线器设备与所有的用户连接起来，形成一个星形结构。

这种方式虽然在覆盖范围和网络规模上是最适合的，但是也会和连接，与运营商给用户提供的服务链路产生矛盾问题。

PON技术在光纤接入网中的应用基本概念PON技术全称为被动光网络技术，是一种光纤接入网络技术，它是通过FTTH（光纤到户）的方式，将光纤接入用户家中或办公室内，提供高速宽带接入服务。

PON技术是一种点对多点（P2MP）的传输方式，在这种传输方式下，一个OLT（光线路终端）可以同时连接到多个ONU（光网络单元），实现数据的共享。

PON技术在光纤接入网中的应用范围很广泛。

其中，最主要的应用是在宽带上网、IPTV、VoIP和CCTV等方面。

宽带上网PON技术能够提供高速的网络接入速度，可以满足用户日益增长的上网需求。

PON技术可以提供1Gbps和10Gbps以上的连接速度，这意味着用户可以快速地下载文件、观看高清视频，在线游戏等。

IPTV随着IPTV服务的发展，越来越多的用户选择了IPTV来观看电视节目。

PON技术可以提供高带宽的视频传输服务，并支持多种视频编码格式，例如：H.264、MPEG4等。

这使得IPTV服务可以在高速网络上传输高清视频，从而提高了用户的观看体验。

通过PON技术，用户可以利用VoIP电话系统进行电话通讯。

PON技术可以提供高质量的语音传输服务，同时也可以支持各种类型的音频编码格式，例如：G.711、G.723、G.729等。

CCTV在一些公共场所（例如：商场、超市、银行等）中，通常都需要安装CCTV监控系统。

PON技术可以提供高带宽和高质量的视频传输服务，使得这些监控摄像头的画面可以实时地传输到监控中心。

PON技术的优点与传统的光纤接入技术相比，PON技术具有许多优势，包括：1. 更低的成本：由于PON技术采用点对多点传输方式，因此只需要使用很少的光纤线路就可以为多个用户提供服务，这使得它的成本相对于传统技术更低。

2. 更高的带宽：使用PON技术，可以实现1Gbps或更高的传输速度。

这使得用户可以享受更快的上网速度和更优质的服务。

3. 更低的功耗：由于PON技术是一种被动式技术，它不需要额外的电力设备支持，因此它可以节约大量的能源，并降低网络运行成本。
