PON系统简介资料

PON基本知识介绍1、PON是一种点到多点的(P2MP)结构的无源光网络，PON的本质特征就是ODN 全部由无源光器件组成，不包含任何有源电子器件。

2、PON由光线路终端(OLT)、光网络单元(ONU)、光分配网络(ODN)组成。

3、GPON三大优势：1、更远的传输距离：采用光纤传输，接入层的覆盖半径20KM；2、更高的带宽：对每用户下行2.5G/上行1.25G(物理层)；3、分光特性：局端单根光纤经分光后引出后多路多户光纤，节省光纤资源；4、GPON可以提供全业务竞争方案可以有效解决双绞线接入的带宽瓶颈，满足用户对高带宽业务的需求，如高清电视、实况转播等，GPON是三网融合的上佳方案。

5、GPON采用WDM技术，实现单纤双向传输；分光比为1：16、1：32、1：64，可升级为1：128。

6、GPON广播方式：下行为广播方式，下行帧长固定为125us，所有的ONU都能收到相同的数据，但是通过GEMPORT ID来区分不同的业务的数据，ONU 通过过滤来接收属于自己的数据；上行采用TDMA方式(时分复用)传输数据，上行链路被分成不同的时隙，根据下行帧的字段来为给每个ONU分配上行时隙，这样所有的ONU都可以按照一定的秩序发送自己的数据了，不会产生为了争夺资源而冲突，每帧共有9120个时隙。

7、GPON的关键技术：1、突发光电技术：快速开启和关断能力2、测距：通过Ranging测距过程获取ONU的往返延迟，从而指定合适的均衡延迟参数，保证每个ONU发送数据时不会在分光器上产生冲突。

8、ONU需在OLT中注册使用。

9、GPON的保护方式：10、GPON系统可支持的最大物理距离，当光分路比为1:16时，应支持20km的最大物理距离；当光分路比为1:32时，应支持10km的最大物理距离。

11、光纤接入网的形式：FTTB（光纤到大楼）；FTTC（光纤到路边）；FTTZ（光纤到小区）；FTTH（光纤到用户）；FTTO（光纤到办公室）；FTTF（光纤到楼层）；FTTP（光纤到电杆）；FTTN（光纤到邻里）；FTTD（光纤到门）；FTTR（光纤到远端单元）。

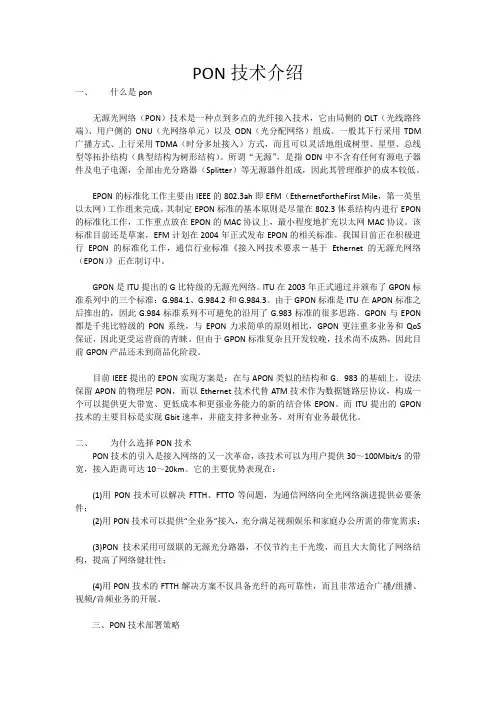

PON技术介绍一、什么是pon无源光网络（PON）技术是一种点到多点的光纤接入技术，它由局侧的OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

一般其下行采用TDM 广播方式、上行采用TDMA（时分多址接入）方式，而且可以灵活地组成树型、星型、总线型等拓扑结构（典型结构为树形结构）。

所谓“无源”，是指ODN中不含有任何有源电子器件及电子电源，全部由光分路器（Splitter）等无源器件组成，因此其管理维护的成本较低。

EPON的标准化工作主要由IEEE的802.3ah即EFM（EthernetFortheFirst Mile，第一英里以太网）工作组来完成，其制定EPON标准的基本原则是尽量在802.3体系结构内进行EPON 的标准化工作，工作重点放在EPON的MAC协议上，最小程度地扩充以太网MAC协议。

该标准目前还是草案，EFM计划在2004年正式发布EPON的相关标准。

我国目前正在积极进行EPON的标准化工作，通信行业标准《接入网技术要求－基于Ethernet的无源光网络（EPON）》正在制订中。

GPON是ITU提出的G比特级的无源光网络。

ITU在2003年正式通过并颁布了GPON标准系列中的三个标准：G.984.1、G.984.2和G.984.3。

由于GPON标准是ITU在APON标准之后推出的，因此G.984标准系列不可避免的沿用了G.983标准的很多思路。

GPON与EPON 都是千兆比特级的PON系统，与EPON力求简单的原则相比，GPON更注重多业务和QoS 保证，因此更受运营商的青睐。

但由于GPON标准复杂且开发较晚，技术尚不成熟，因此目前GPON产品还未到商品化阶段。

目前IEEE提出的EPON实现方案是：在与APON类似的结构和G．983的基础上，设法保留APON的物理层PON，而以Ethernet技术代替ATM技术作为数据链路层协议，构成一个可以提供更大带宽、更低成本和更强业务能力的新的结合体EPON。

PON网络知识介绍PON网络（Passive Optical Network）又称为无源光纤网络，是一种基于光纤传输技术的宽带接入网络。

与传统的以电信号为传输媒介的网络相比，PON网络具有更高的带宽、更远的传输距离和更低的成本。

PON网络的原理是在光纤传输链路中使用无源光纤设备，将光纤传输链路划分为不同的分支，每个分支连接到终端用户。

光信号从中心节点传输到终端用户的过程中，不需要额外的光源和光放大器进行增强，而是通过分光器进行分配和光栅进行反射，实现信号的传输。

这种设计使得光信号可以同时传输给多个用户，提高了网络的利用率。

光线路终端（OLT）是PON网络的中心节点，负责管理和控制整个网络。

OLT与电信运营商的核心网相连，并通过光纤链路将信号传输给ONU。

同时，OLT也负责对网络中的光信号进行调度和控制，以满足不同用户的需求。

光网络单元（ONU）是连接到终端用户的设备，通过PON网络接收和发送光信号。

每个终端用户都会有一个独立的ONU。

ONU可以是家庭用户的宽带接入设备，也可以是办公楼、学校等机构的网络终端设备。

ONU负责与OLT进行通信，将光信号转换成电信号，并将数据传输到用户终端设备。

光纤分配器（ODN）是将光信号从OLT分发到不同的用户分支的装置。

ODN将光信号分成不同的波长，然后通过分光器将其传输到不同的终端用户。

这种设计使得光信号可以在不同的用户之间共享，提高了网络的利用率。

PON网络具有许多优点。

首先，它提供了高带宽的网络接入，可以满足用户对高速互联网和大带宽应用的需求。

其次，PON网络的传输距离可以达到几十公里，远远超过了传统的电线传输距离。

此外，PON网络的构建成本较低，因为它使用了无源光纤设备，减少了能耗和维护成本。

然而，PON网络也存在一些挑战和限制。

首先，由于光纤传输链路的共享特性，网络的带宽会随着用户数量的增加而减少。

其次，由于是无源光纤网络，因此在信号传输过程中可能会存在一些损耗和衰减。

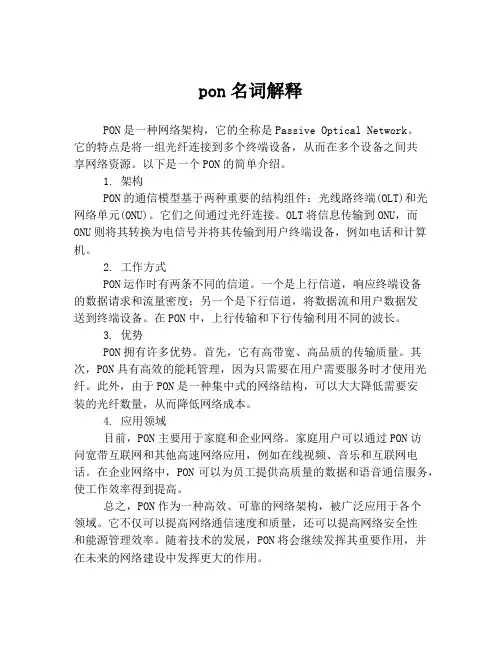

pon名词解释PON是一种网络架构，它的全称是Passive Optical Network。

它的特点是将一组光纤连接到多个终端设备，从而在多个设备之间共享网络资源。

以下是一个PON的简单介绍。

1. 架构PON的通信模型基于两种重要的结构组件：光线路终端(OLT)和光网络单元(ONU)。

它们之间通过光纤连接。

OLT将信息传输到ONU，而ONU则将其转换为电信号并将其传输到用户终端设备，例如电话和计算机。

2. 工作方式PON运作时有两条不同的信道。

一个是上行信道，响应终端设备的数据请求和流量密度；另一个是下行信道，将数据流和用户数据发送到终端设备。

在PON中，上行传输和下行传输利用不同的波长。

3. 优势PON拥有许多优势。

首先，它有高带宽、高品质的传输质量。

其次，PON具有高效的能耗管理，因为只需要在用户需要服务时才使用光纤。

此外，由于PON是一种集中式的网络结构，可以大大降低需要安装的光纤数量，从而降低网络成本。

4. 应用领域目前，PON主要用于家庭和企业网络。

家庭用户可以通过PON访问宽带互联网和其他高速网络应用，例如在线视频、音乐和互联网电话。

在企业网络中，PON可以为员工提供高质量的数据和语音通信服务，使工作效率得到提高。

总之，PON作为一种高效、可靠的网络架构，被广泛应用于各个领域。

它不仅可以提高网络通信速度和质量，还可以提高网络安全性和能源管理效率。

随着技术的发展，PON将会继续发挥其重要作用，并在未来的网络建设中发挥更大的作用。

无源光网络（PON）系统概述2008年12月12日 23:38 中电网述PON技术沿革第一代的PON采用TDM信号，例如DS1/E1信号等。

其下行帧(downstream frame)是一个TDM帧，其时间槽是被指派给每一ONT之数据资料。

对任何TDMA协定来说，上传的数据资料必需被分割成几个区块，以脉冲的方式传输。

这些早期的PON从它们的上传TDM时间槽收集数据资料，并在所指定的上传脉冲时间槽中以较高的速度传送。

对语音信号来说，这样可反应出许多语音样品。

对封包数据资料来说，在一个对应的点对点信号中，就只是包在帧里要传输的一堆封包字节。

第二代的PON采用ATM，在将上传资料分割成区块做上传脉冲时提供了一个方便的协议。

ATM则提供一个运载TDM流量和封包的机制来支持QoS。

此时的ATM被认为是下一代网路的基础，并已经被用在DSL系统中的宽带接入。

由OLT分配给ONT的上传脉冲时间槽主要是所允许传送的ATM信元数目。

ITU-T G.983 Broadband PON (B-PON) 系列定义了一个由Full-Service Access Network (FSAN) 联盟所发展出的ATM PON (APON) 系统和协定。

由於IP封包包括更多的用户数据资料，同时IP封包一般都是在以太网帧中，因此在路由的过程中采用封包技术是有道理的。

所以為了避免复杂性以及和ATM相关的高带宽用量，第三代的PON系统就采用了以太网帧。

两个主要的高速PON标准包括了ITU-T(G.984 系列)的Gigabit PON(GPON)和 IEEE(802.3ah)的Ethernet PON (EPON)。

一、B-PON目前大部份在北美和欧洲所采用的PON系统包括了Verizon的雄心勃勃的FiOS专案，它采用ITU-T G.983系列的B-PON。

此G.983系列包括ONT和OLT功能区块的规格、上行和下行帧率及格式、TDMA上行接入协议、实体接口、ONT管理以及控制接口、存活度之强化、以及DBA。

一PON技术简介1.PON系统的组成PON(Passive Optical Network)：即点对多点无源光网络技术。

PON系统由局侧的光线路终端(OLT)、用户侧的光网络单元(ONU)和光分配网络(ODN)组成：OLT(Optical line terminal)为光线路终端，完成用户数据和业务的汇聚，以GE/10GE等接口接入上层数据业务网络，以FE接口接入上层NGN语音业务网络；ONU(Optical network unit)为光网络单元，为用户提供GE、FE、POTS、E1、CATV等业务的接口；ODN(Optical distribution network)是光分配网，ODN中不含有任何有源电子器件及电子电源，是由主干光缆、光分路器、配线光缆、入户光缆等组成的点对多点的光分配网络。

PON系统为单纤双向系统，ODN在OLT和ONU间提供光通道。

光信号通过光分路器把OLT一根光纤下行的信号分成多路给每一个ONU，每个ONU上行的信号通过光耦合器合成在一根光纤里传送到OLT。

图1PON系统的组成2.国内PON技术的应用现状目前国内市场上技术成熟并已规模投入商用的PON技术主要有EPON、GPON。

EPON是千兆以太网技术与无源光网络的结合，上下行传输速率为1.25Gbit/s，典型光分路比为1：32。

它采用点到多点结构、无源光纤传输。

在物理层采用了PON技术，在链路层使用以太网协议，利用PON的拓扑结构实现了以太网的接入，提供多种业务。

因此，它综合了PON技术和以太网技术的优点：低成本、高带宽、扩展性强、灵活快速的服务、与现有以太网的兼容性、方便的管理等。

GPON是ITU-T的标准，下行传输速率为2.488Gbit/s，上行传输速率为1.244Gbit/s，典型光分路比为1：64；GPON遵循ITU-T G.984标准，采用GFP 封装技术，既可以支持TDM业务也可以支持以太网业务。

GPON可以灵活地提供多种对称和非对称上下行速率，PON接口的告警和性能监视能力更强，传输速率、传输距离和分光比等方面都比EPON有优势，能够提供高定时精度的TDM业务。

1PON基础知识1.1 PON技术概念PON(Passive Optical Network)即无源光网络，一种基于点到多点(P2MP)拓扑的技术。

“无源”指ODN(光分配网络)中不包含有任何电子器件及电子电源，ODN全部由光分路器Splitter等无源器件组成，不需要贵重的有源电子设备。

目前的PON技术分为以下几种：●APON：ATM PON，基于ATM的无源光接入技术。

上世纪90年代中期由ITU和FSAN提出并标准化，由于容易被用户认为只能提供ATM业务，2001年被改称BPON.遵循ITU-T G.983系列标准。

●EPON：Ether PON，基于以太网的无源光接入技术。

2000年11月成立IEEE研究小组(即后来的EFM工作组)，2004年4月工作组形成IEEE 802.3ah系列标准。

现统称为IEEE 802.3-2005。

●GPON：Gigabit(千兆) PON，基于ATM/GEM的无源光接入技术。

FSAN在2001年初提出，ITU和FSAN进行标准化，遵循ITU-TG.984系列标准。

●WDM-PON：基于波分复用的无源光接入技术，尚无统一标准。

PON是一种接入网技术，定位在常说的“最后一公里”，即在服务提供商、电信局端和商业用户或家庭用户之间的解决方案。

PON网络的突出优点是消除了户外的有源设备，所有的信号处理功能均在交换机和用户宅内设备完成。

而且这种接入方式的前期投资小，大部分资金可以等到用户真正接入时才投入。

它的传输距离比有源光纤接入系统的短，覆盖的范围较小，但它造价低，无需另设机房，维护容易。

因此这种结构可以经济地为居家用户服务。

●优点：1)多业务：PON系统要求提供语音，数据，视频等业务接入，业务透明性好，实现真正意义的全业务接入与“三网合一” 。

2)高带宽：EPON目前可以提供上下行对称的1.25Gb/s的带宽，并且随着以太技术的发展可以升级到10Gb/s。

GPON则是高达2.5Gb/s的带宽。

PON网络知识介绍PON网络（Passive Optical Network）是一种光纤通信技术，广泛应用于光纤到户（FTTH）的网络连接中。

PON网络是一种点对多点（point-to-multipoint）的架构，通过一根光纤传输数据信号，将带宽共享给多个终端用户。

相比传统的以太网局域网（LAN），PON网络具有更高的带宽、更长的传输距离以及更低的成本。

PON网络由三个主要组成部分构成：光线路终端（Optical Line Terminal，OLT）、光分纤器（Optical Splitter）和光网络单元（Optical Network Unit，ONU）。

PON网络采用了分时多路复用（Time Division Multiplexing，TDM）技术，将上行和下行数据在时间上分开传输，以防止数据冲突。

在上行传输中，终端用户设备通过ONU发送数据，而下行传输中，OLT通过光线路向终端用户设备发送数据。

这种分时复用的方式可以大大提高网络的效率和带宽利用率。

PON网络有两种主要的标准：ATM-PON和Ethernet PON。

ATM-PON基于异步传输模式（Asynchronous Transfer Mode，ATM），采用了ATM协议将数据划分为小的固定大小的单元进行传输。

Ethernet PON则直接将以太网协议应用于传输数据，不需要额外的协议转换。

Ethernet PON具有更高的带宽和更低的成本，因此在现代的PON网络中得到了广泛应用。

PON网络有几个主要的优点。

首先，它具有较高的带宽，可以轻松满足用户对高速互联网和高清视频的需求。

其次，PON网络的传输距离可以达到几十公里，远远超过了传统的以太网。

此外，PON网络的构建成本相对较低，因为它使用光纤的被动组件（如光分纤器）来分发信号，无需额外的电子设备。

最后，PON网络非常可靠，因为光纤信号不受干扰和电磁干扰的影响。

然而，PON网络也存在一些挑战和限制。

PON网络基础知识PON网络（Passive Optical Network）是一种光传输技术，它使用单一的光纤来传输信号和数据。

它是一种被广泛应用于光纤到户（FTTH）网络中的技术，为用户提供高速的宽带接入服务。

PON网络的基本原理是利用被动光分配器（PON Splitter）将光信号分配给多个终端用户。

信号从光线传输中心（OLT）发送到被动光分配器，然后通过光纤到达每个用户的终端设备。

由于光信号在传输过程中几乎没有衰减，因此光纤可以覆盖很长的距离。

此外，PON网络还使用了TDMA（时分多址）技术，即不同用户的数据被划分为不同的时间槽，在不同的时间发送，以确保数据的传输不会互相干扰。

PON网络具有以下几个关键组件：1. 光线传输中心（OLT）：光线传输中心是PON网络的核心设备，它负责将光信号发送到用户终端设备，并接收来自终端设备的信号。

2. 被动光分配器（PON Splitter）：被动光分配器是PON网络的关键组件之一，它将光信号分配给多个终端用户，使得多个用户可以共享一根光纤。

3. 光纤：光纤是PON网络中用于传输光信号的媒介，它具有很高的传输性能和稳定性。

4. 终端设备：终端设备是用户接入PON网络的设备，它可以是计算机、电话机、电视机等，用户通过它们进行数据通信和接收服务。

PON网络相对于传统的以太网有以下优势：1. 高速传输：PON网络可以提供高达100Mbps或更高的传输速度，远远高于传统的以太网。

2. 长传输距离：由于光信号在传输过程中几乎没有衰减，因此PON网络可以覆盖数十公里的距离。

3. 多用户共享：PON网络使用TDMA技术，可以将光信号分配给多个用户共享一根光纤，降低了网络成本和复杂性。

4. 高带宽：PON网络可以同时传输多种类型的信息，包括数据、语音和视频，满足用户对多种服务的需求。

PON网络在实际应用中具有广泛的用途，特别是在光纤到户（FTTH）网络中。

它可用于提供高速的宽带接入服务，满足用户对高速互联网的需求。

PON技术详细介绍PON（Passive Optical Network）是一种光纤通信网络技术，它通过光纤将高带宽的信号传输到用户终端，以满足现代社会对大容量、高速度和低时延的通信需求。

PON技术具有高带宽、宽覆盖、低成本等优势，已经成为目前最主流和最先进的光接入技术。

PON技术的核心是光分插复用器（ODP，Optical Distribution Point），它将光纤信号分配给不同的用户。

PON网络包括OLT（Optical Line Terminal）和ONU（Optical Network Unit）两个主要部分。

OLT位于通信服务提供商的中心局，负责光信号的发送和接收。

而ONU通常安装在用户家中或办公室内，负责终端设备和光纤之间的转换。

在PON网络中，OLT通过光纤传送信号到ODP，然后通过光分插复用器将信号分配给不同的ONU。

每个ONU负责终端设备的连接和信号转换，使得用户可以通过ONU与OLT进行双向通信。

PON技术可以实现光纤的点对点或者点对多点传输，从而满足不同用户的需求。

PON技术有几个主要的版本，包括EPON（Ethernet PON）、GPON （Gigabit PON）、XG-PON（10 Gigabit PON）和NG-PON2（Next Generation PON）。

EPON使用以太网协议，具有较低的成本，适用于中小型接入网络。

GPON是目前应用最广泛的PON技术，提供上行传输速率为1.25 Gbps和下行传输速率为2.5 Gbps的服务。

XG-PON和NG-PON2是下一代的PON技术，提供更高的传输速率和更大的带宽，适用于大型城市和高密度用户。

PON技术相对于传统的铜线接入技术具有很多优势。

首先，PON技术使用光纤传输信号，具有更高的带宽和传输速率，可以满足高清视频、大文件传输和在线游戏等高容量应用的需求。

其次，PON网络采用被动光分插复用技术，不需要电源和信号放大器，大大降低了网络的成本和功耗。
