南江电站水轮发电机组增容技术改造

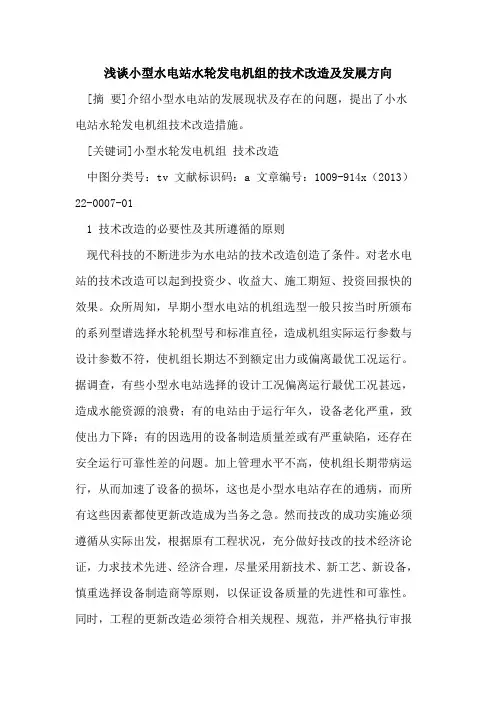

浅谈小型水电站水轮发电机组的技术改造及发展方向[摘要]介绍小型水电站的发展现状及存在的问题，提出了小水电站水轮发电机组技术改造措施。

[关键词]小型水轮发电机组技术改造中图分类号：tv 文献标识码：a 文章编号：1009-914x（2013）22-0007-011 技术改造的必要性及其所遵循的原则现代科技的不断进步为水电站的技术改造创造了条件。

对老水电站的技术改造可以起到投资少、收益大、施工期短、投资回报快的效果。

众所周知，早期小型水电站的机组选型一般只按当时所颁布的系列型谱选择水轮机型号和标准直径，造成机组实际运行参数与设计参数不符，使机组长期达不到额定出力或偏离最优工况运行。

据调查，有些小型水电站选择的设计工况偏离运行最优工况甚远，造成水能资源的浪费；有的电站由于运行年久，设备老化严重，致使出力下降；有的因选用的设备制造质量差或有严重缺陷，还存在安全运行可靠性差的问题。

加上管理水平不高，使机组长期带病运行，从而加速了设备的损坏，这也是小型水电站存在的通病，而所有这些因素都使更新改造成为当务之急。

然而技改的成功实施必须遵循从实际出发，根据原有工程状况，充分做好技改的技术经济论证，力求技术先进、经济合理，尽量采用新技术、新工艺、新设备，慎重选择设备制造商等原则，以保证设备质量的先进性和可靠性。

同时，工程的更新改造必须符合相关规程、规范，并严格执行审报手续和竣工验收的有关程序。

另外，投资回报年限也是技改成功与否的重要指标之一，一般小型水电站的投资回报年限以三年左右为好。

2 改造中应注意的问题改造前应做好可行性分析报告。

通过对多年水文资料和电站运行工况分析，请发电设备生产厂的专业技术人员利用计算机将各水头水能效益进行综合分析和对发电机电磁参数进行优化计算，列出改造方案比较表，然后邀请有关专家，起到少花钱办好事的效果。

对于水机转轮更换及发电机定、转子线圈更新同样应做好改造可行性分析。

同时为验证改造后机组性能，有必要进行导叶开度与发电机出力对比试验。

电站增容改造工程施工方案一、工程概述电站增容改造工程是对已建成的电站进行扩建改造，以提高电站容量和发电效率。

该工程包括机组增容、设备更新、系统优化等工作。

本方案将针对一座现有水电站进行增容改造，提高其发电能力及效率，实现更好的经济效益与环保效益。

二、工程背景和目标1. 工程背景本次电站增容改造工程针对某水电站，该水电站始建于20世纪80年代，至今已经运行了30年。

原设计容量为100MW，但由于设备老化以及技术水平的提高，现有的发电机组已经不能满足当今的用电需求。

为此，需要对该水电站进行增容改造，以提高其发电能力及效率。

2. 工程目标本次增容改造工程的目标是将水电站的总装机容量提高至150MW，同时提高发电效率，使得电站在发电量和发电效率上都得到明显提升，实现更好的经济效益和环保效益。

三、工程范围1. 机组增容对水电站的现有机组进行改造，提高其发电能力和效率。

2. 设备更新更新电站的部分设备，如水轮机、锅炉、发电机等，以提高其运行效率和安全性。

3. 系统优化对电站的控制系统、监测系统等进行优化升级，使其更适应现代化发电工作需求。

四、工程方案1. 机组增容本次工程针对现有的两台50MW的水轮机组进行增容改造，目标是将其容量提高至75MW。

具体方案如下：- 对现有水轮机组进行全面检修，并进行维护保养工作；- 对水轮机组进行优化设计，改进其结构和工艺，以适应更大的功率输出；- 更换水轮机组的部分关键部件，如转子、叶片等，以提高其承载能力。

2. 设备更新本次工程将对电站的部分设备进行更新，以提高其使用寿命和运行效率。

具体方案如下：- 更换电站的部分发电机，以提高其发电效率和稳定性；- 更新电站的锅炉系统，采用更先进的燃烧技术和热能回收技术，以提高发电效率；- 更新电站的辅助设备，如泵站、压力容器等，以提高其安全可靠性。

3. 系统优化本次工程将对电站的控制系统、监测系统等进行优化升级，以提高电站的运行效率和安全性。

水电站增效扩容技改的方案《珠江水运杂志》2023年其次十四期1.设备现状及存在问题（1）电站监控、爱护系统。

机组掌握、爱护设备陈旧，自动化水平低，绝大局部器件目前已属淘汰产品，备品备件解决困难。

机组的主、辅设备以及其他电气主要掌握、爱护设备的主要工程指标都达不到现行标准要求。

常规的继电器爱护装置稳定性差，误动作或不动作时常发生，且继电器使用寿短，每年对继电爱护的预试工作给机组安全、稳定正常运行带来较大影响，继而直接影响电站经济效益。

（2）直流系统。

电站直流系统与电站同期投运，设备严峻老化。

（3）户外变电站设备。

110kV出线间隔断路器已技改更换，使用的是SF6断路器，其余间隔仍使用的是少油断路器；其他户外开关站设备均为80年月产品。

35kV出线间隔断路器已技改换完成。

少油高压断路器修理工作量大，备品备件难以选购，不能满意现电网要求。

（4）户内开关柜设备。

6.3kV户内高压开关柜中的断路器使用的均为少油断路器。

开关柜采纳固定式金属封闭高压开关柜，无五防系统。

（5）厂用电设备。

厂用配电低压开关柜随电站同期投运。

厂用配电动力箱已技改更换。

电站无沟通备用保安电源。

（6）导流导体。

汇流母线、电力及二次电缆与电站同期投运，载流力量下降，缆线绝缘老化，检修维护工作量大，有较大的安全隐患。

2.技改方案在原有设备场地根底上，为了保证操制安全牢靠，削减工程建立投资，本水电站电气主接线方式不作变化。

详细技改方案措施如下：（1）发电机。

在现有的机组流道的根底上，对1#、2#机组更换发电机，优化机组参数，提高发电机绝缘等级，进展增效技术技改；3#机组进展扩容技改，发电机额定容量从原来的3000kW扩容至5000kW。

同时完善各机组本体自动化掌握元件。

（2）变压器。

现有变压器1#主变为SFSL系列产品，2#主变为SFL 系列产品，其余变压器均为S7系列产品，属于列入淘汰名目的高耗能落后的变压器，亟须更新技改。

本次技改更换全部变压器。

浅析水电站增效扩容改造改造方案及实践摘要：文章以某水电站为例，对水电站增效扩容技术改造进行探讨，提出水电站优化设计的方法措施。

通过技术改造,达到了充分利用水能资源、增加出力、提高效率以及提高设备运行稳定性、安全性等目的,具有显著的经济效益和社会效益。

关键词：水电站；增效扩容；技术改造；效益引言中小水电站作为我国能源供应的重要组成部分，在历史上发挥了重要而积极的作用，既为经济社会发展提供了稳定的电力能源供应；又发挥了防洪、抗旱的重要作用，确保了当地流域的安全。

但随着经济社会的快速发展，中小水电站由于运营时间久远，受当时装备水平、设计标准、施工技术等方面的限制，已经不能充分满足当前经济社会发展需求，迫切需要进行增效扩容改造。

1概述某水电站增效扩容改造项目是“十二五”规划实施的第二批农村水电增效扩容改造工程，项目总投资1560万元。

工程建设主要项目有:水轮发电机组增容改造，装机容量由2×3750kW改造为2×4000kW；更新改造调速器，更新监控保护设备、高低压开关柜、户外开关设备、主变等电气设备，机械附属设备、金属结构维修维护，引水渠道防渗加固，增建副厂房及原厂房修缮等，实施综合自动化监控系统和视频监视系统，实现了增效、安全、规范的改造建设目的，达到了“少人值守”的工程设计标准。

2增效扩容改造原因分析2.1电站发电出力不足本水电站为引水式电站，引水渠道980m，设计过水流量为84.80m3/s。

电站内建有两个车间，一车间装机2×3750kW，引用流量74.60m3/s，设计水头12.50m，另一车间装机1×1000kW，引用流量10.20m3/s，由于多年运行的冲刷，造成引水渠内侧凹凸不平，粗糙增大，输水能力下降，渗漏水较大，水库正常蓄水位下电站发电出力仅达到7900kW，达不到总装机的额定出力。

2.2发电机组定子、转子运行温度过高2×3750kW机组于1993年投产运行，经过20多年的运行，设备老化，性能下降，经过多次维修维护，转轮叶片变形，漏水量增大，效率下降；发电机组投产以来定子、转子运行温度过高，额定负荷下定子线圈运行温度高达125℃，导致绝缘过快老化，多次发生击穿短路事故。
