27管道系统水压试验记录GD3010227

管道系统压力试验记录试验日期：XXXX年XX月XX日试验地点：XXXX工程项目试验对象：-管道系统：XXXX管道系统-试验压力：XMPa-试验介质：清水试验条件：-温度：XX摄氏度-试验持续时间：X小时-试验环境：室外/室内-试验人员：XXX试验设备：-压力表：型号XXX，精度±X%FS- 压力泵：型号XXX，最大流量XXX L/min试验步骤：1.检查管道系统是否正常安装，是否有明显的破损或漏水现象。

2.确保所有阀门处于关闭状态，排空管道系统。

3.连接压力表和压力泵到管道系统。

4.缓慢打开压力泵，增加压力到试验设定值。

5.记录试验开始时间。

6.观察管道系统是否有明显的渗漏现象，记录渗漏点和时间。

7.检查管道系统是否有异常声音或振动现象。

8.持续维持试验压力X小时。

9.试验结束后，逐渐减少压力，直至压力降为零。

10.记录试验结束时间。

试验结果：-试验压力：XMPa-试验温度：XX摄氏度-试验时间：X小时-试验期间渗漏点：共X个，具体位置是哪些管道和阀门。

试验结论：-管道系统在试验压力下无明显渗漏现象。

-管道系统在试验期间未出现异常声音或振动。

-管道系统顺利通过压力试验，符合设计要求。

试验备注：-在试验过程中发现X个异常情况，具体包括：XXX。

-对于以上异常情况，我们将采取以下措施进行整改：XXX。

试验人员签字：日期：XXXX年XX月XX日审批人签字：日期：XXXX年XX月XX日以上是一份管道系统压力试验记录的示例。

根据实际情况，您可以根据需要进行修改和调整。

在记录过程中，一定要包含试验对象、试验条件、试验设备、试验步骤、试验结果、试验结论和试验备注等必要信息，以确保记录的完整和准确。

压降
(Mpa)
或泄漏
试验
压力
(Mpa)
稳压
时间
(min)
压降
(Mpa)
或泄漏
施工单位检查结果
施工员
测试员
质量检查员：年月日
监理（建设）单位检查结论
监理工程师（建设单位技术负责人）：年月日
管道(设备)水压试ຫໍສະໝຸດ 记录GD2302012单位（子单位）工程名称
子分部（系统）工程名称
验收部位、区、段
管道材质
施工单位
项目经理
（负责人）
施工执行标准名称及编号
管道（设备）名称和编号
试验区域（层段）或系统
试验类别（强度或
严密性）
工作
压力
(Mpa)
标准（设计要求）
实际试验
试验
压力
(Mpa)
稳压
时间
(min)

管道设备强度及严密性试验记录
项目名称
XX项目
施工单位
XX有限公司
工程名称
汽水换热首站
建设单位
XX有限公司
材质及连接方式
碳钢钢管、焊接连接
系统部位
汽水换热首站站内管道
规格型号
DN80～DN350
试验要求：
根据图纸设计说明要求试验压力MPa，观察min，压力不下降，且不渗漏。
试验记录：
试验压力表设在管道上，从开始对管道进行加水并加压，表压升至MPa，关闭供水阀门后进行观察，min后，压力未下降，外观检查不渗不漏。
结论：
符合设计要求和《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）的规定，合格。
施工单位
项目专业质量负责人：
年月日
建设单位
项目专业质量负责人：
年月日

专业承包安装单位 主控项目全部符合要求,一般项目满足规范要求,本检验符合要求。 检查评定结果 项目专业质量检查员（签名）： 年 月 日
监理(建设)单位 验收结论
专业监理工程师（签名）： (建设单位项目专业技术负责人签名):
年
月
日
注：1.当系统投入运行的工作介质温度关系到试验压力的确定时,应将相关温度及其他参数的选定,以及试验 压力计算公式及其计算结果等记入备注栏内。 2.本表每张只能记录同一材质各管道系统的水压试验，不同材质管道系统的水压试验另表记录。

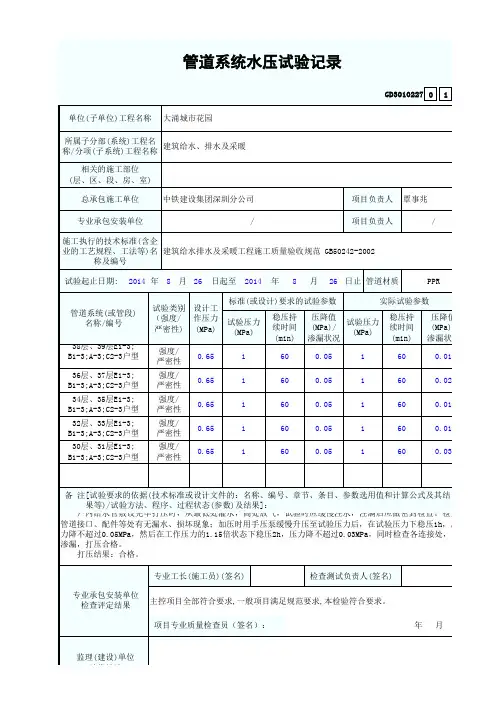

管道系统水压试验记录
GD3010227 0 单位(子单位)工程名称Байду номын сангаас大涌城市花园 1
所属子分部(系统)工程名 建筑给水、排水及采暖 称/分项(子系统)工程名称 相关的施工部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 中铁建设集团深圳分公司 / 项目负责人 项目负责人 覃事兆 /
施工执行的技术标准(含企 业的工艺规程、工法等)名 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 称及编号 试验起止日期: 2014 年 8 月 26 日起至 2014 年 8 月 26 日止 管道材质 PPR
标准(或设计)要求的试验参数 实际试验参数 试验类别 设计工 管道系统(或管段) （强度/ 作压力 试验压力 稳压持 压降值 试验压力 稳压持 压降值 名称/编号 续时间 (MPa)/ 续时间 (MPa)/ 严密性) (MPa) (MPa) (MPa) (min) 渗漏状况 (min) 渗漏状况 38层、39层E1-3; 强度/ 0.65 1 60 0.05 1 60 0.01 B1-3;A-3;C2-3户型 严密性 36层、37层E1-3; B1-3;A-3;C2-3户型 34层、35层E1-3; B1-3;A-3;C2-3户型 32层、33层E1-3; B1-3;A-3;C2-3户型 30层、31层E1-3; B1-3;A-3;C2-3户型 强度/ 严密性 强度/ 严密性 强度/ 严密性 强度/ 严密性 0.65 0.65 0.65 0.65 1 1 1 1 60 60 60 60 0.05 0.05 0.05 0.05 1 1 1 1 60 60 60 60 0.02 0.01 0.01 0.03
