带电粒子在电场中的运动练习题带答案

  • 格式：doc
  • 大小：857.51 KB
  • 文档页数：7

带电粒子在电场中的运动专题练习知识点：1．带电粒子经电场加速：处理方法，可用动能定理、牛顿运动定律或用功能关系。

qU =mv t 2/2-mv 02/2 ∴ v t = ，若初速v 0=0，则v = 。

2．带电粒子经电场偏转： 处理方法：灵活应用运动的合成和分解。

带电粒子在匀强电场中作类平抛运动， U 、 d 、 l 、 m 、 q 、 v 0已知。

(1)穿越时间: (2)末速度: (3)侧向位移:（4）偏角：1、如图所示，长为L 、倾角为θ的光滑绝缘斜面处于电场中， 一带电量为+q 、质量为m 的小球，以初速度v 0从斜面底端 A 点开始沿斜面上滑，当到达斜面顶端B 点时，速度仍为v 0，则 （ ）A ．A 、B 两点间的电压一定等于mgLsin θ/qB ．小球在B 点的电势能一定大于在A 点的电势能C ．若电场是匀强电场，则该电场的电场强度的最大值一定为mg/qD ．如果该电场由斜面中点正止方某处的点电荷产生，则该点电荷必为负电荷 2、如图所示，质量相等的两个带电液滴1和2从水平方向的匀强电场中0点自由释放后，分别抵达B 、C 两点，若AB=BC ，则它们带电荷量之比q 1：q 2等于（ ） A ．1：2 B ．2：1C ．1：2D ．2：13．如图所示，两块长均为L 的平行金属板M 、N 与水平面成α角放置在同一竖直平面，充电后板间有匀强电场。

一个质量为m 、带电量为q 的液滴沿垂直于电场线方向射人电场，并沿虚线通过电场。

下列判断中正确的是( )。

A 、电场强度的大小E ＝mgcos α/qB 、电场强度的大小E ＝mgtg α/qC 、液滴离开电场时的动能增量为-mgLtg αD 、液滴离开电场时的动能增量为-mgLsin α4．如图所示，质量为m 、电量为q 的带电微粒，以初速度v 0从A 点竖直向上射入水平方向、电场强度为E 的匀强电场中。

当微粒经过B 点时速率为V B ＝2V 0，而方向与E 同向。

下列判断中正确的是( )。

A 、A 、B 两点间电势差为2mV 02/q B 、A 、B 两点间的高度差为V 02/2gC 、微粒在B 点的电势能大于在A 点的电势能D 、从A 到B 微粒作匀变速运动1．一个带正电的微粒，从A 点射入水平方向的匀强电场中，微粒沿直线AB 运动，如图，AB 与电场线夹角θ=30°，已知带电微粒的质量m =×10－7kg ，电量q =×10－10C ，A 、B 相距L =20cm ．（取g =10m/s 2，结果保留二位有效数字）求： （1）说明微粒在电场中运动的性质，要求说明理由． （2）电场强度的大小和方向？（3）要使微粒从A 点运动到B 点，微粒射入电场时的最小速度是多少？2．一个带电荷量为－q 的油滴，从O 点以速度v 射入匀强电场中，v 的方向与电场方向成θ角，已知油滴的质量为m ，测得油滴达到运动轨迹的最高点时，它的速度大小又为v ，求：(1) 最高点的位置可能在O 点的哪一方？ (2) 电场强度 E 为多少？(3) 最高点处(设为N )与O 点的电势差U NO 为多少？3. 如图所示，水平放置的平行板电容器，原来两板不带电，上极板接地，它的极板长L = ，两板间距离 d = cm ，有一束相同微粒组成的带电粒子流从两板中央平行极板射入，由于重力作用微粒能落到下板上，已知微粒质量为 m = 2×10-6kg ，电量q = 1×10-8 C ，电容器电容为C =10-6 F ．求(1) 为使第一粒子能落点范围在下板中点到紧靠边缘的B 点之内，则微粒入射速度v 0应为多少？ (2) 以上述速度入射的带电粒子，最多能有多少落到下极板上？4.如图所示，在竖直平面内建立xOy 直角坐标系，Oy 表示竖直向上的方向。

已知该平面内存在沿x 轴负方向的区域足够大的匀强电场，现有一个带电量为×10－4C 的小球从坐标原点O 沿y 轴正方向以的初动量竖直向上抛出，它到达的最高点位置为图中的Q 点，不计空气阻力，g 取10m/s 2.（1）指出小球带何种电荷； （2）求匀强电场的电场强度大小；（3）求小球从O 点抛出到落回x 轴的过程中电势能的改变量.x/m 0 V 0Qy/m O v θL B m ,q d v 0A5、如图所示，一对竖直放置的平行金属板A 、B 构成电容器，电容为C 。

电容器的A 板接地，且中间有一个小孔S ，一个被加热的灯丝K 与S 位于同一水平线，从丝上可以不断地发射出电子，电子经过电压U 0加速后通过小孔S 沿水平方向射入A 、B 两极板间。

设电子的质量为m ，电荷量为e ，电子从灯丝发射时的初速度不计。

如果到达B 板的电子都被B 板吸收，且单位时间内射入电容器的电子数为n 个，随着电子的射入，两极板间的电势差逐渐增加，最终使电子无法到达B 板，求：（1）当B 板吸收了N 个电子时，AB 两板间的电势差 （2）A 、B 两板间可以达到的最大电势差(U O )（3）从电子射入小孔S 开始到A 、B 两板间的电势差达到最大值所经历的时间。

6．如图所示是示波器的示意图，竖直偏转电极的极板长L 1=4cm ，板间距离d=1cm 。

板右端距离荧光屏L 2=18cm ，（水平偏转电极上不加电压，没有画出）电子沿中心线进入竖直偏转电场的速度是v=×107m/s ，电子电量e=×10-19C ，质量m=×10-30kg 。

(1)要使电子束不打在偏转电极上，加在竖直偏转电极上的最大偏转电压U 不能超过多大？ (2)若在偏转电极上加u=πt (V)的交变电压，在荧光屏竖直坐标轴上能观察到多长的线段？7．两块水平平行放置的导体板如图所示，大量电子（质量m 、电量e ）由静止开始，经电压为U 0的电场加速后，连续不断地沿平行板的方向从两板正中间射入两板之间。

当两板均不带电时，这些电子通过两板之间的时间为3t 0；当在两板间加如图所示的周期为2t 0，幅值恒为U 0的周期性电压时，恰好．．能使所有电子均从两板间通过。

问： ⑴这些电子通过两板之间后，侧向位移的最大值和最小值分别是多少？⑵侧向位移分别为最大值和最小值的情况下，电子在刚穿出两板之间时的动能之比为多少？ 4t 0t 0 3t 0 2t 0 tU 0 UU 0 L 1 L 2 O O' O' d8、如图８所示，在匀强电场中一带正电的小球以某一初速度从绝缘斜面上滑下，并沿与斜面相切的绝缘圆轨道通过最高点．已知斜面倾角为300, 圆轨道半径为Ｒ，匀强电场水平向右，场强为Ｅ，小球质量为m，带电量为Emg33，不计运动中的摩擦阻力，则小球至少应以多大的初速度滑下？在此情况下，小球通过轨道最高点的压力多大？9．（2001年全国）如图所示，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为U a、U b和U c，U a＞U b＞U c．一带正电的粒子射入电场中，其运动轨迹如实线KLMN所示，由图１可知Ａ．粒子从Ｋ到Ｌ的过程中，电场力做负功Ｂ．粒子从Ｌ到Ｍ的过程中，电场力做负功Ｃ．粒子从Ｋ到Ｌ的过程中，电势能增加Ｄ．粒子从Ｌ到Ｍ的过程中，动能减少10．（94年全国）图２中A、B是一对平行的金属板。

在两板间加上一周期为T的交变电压u。

A板的电势U A＝0，B板的电势U B随时间的变化规律为:在0到T/2的时间内,U B＝U0(正的常数)；在T/2到T的时间内，U B＝-U0；在T到3T/2的时间内,U B＝U0；在3T/2到2T的时间内。

U B＝-U0……，现有一电子从A板上的小孔进入两板间的电场区内。

设电子的初速度和重力的影响均可忽略，则Ａ．若电子是在t＝0时刻进入的,它将一直向B板运动；Ｂ．若电子是在t＝T/8时刻进入的,它可能时而向B板运动,时而向A板运动,最后打在B板上；Ｃ．若电子是在t＝3T/8时刻进入的,它可能时而向B板运动,时而向A板运动,最后打在B板上；Ｄ．若电子是在t＝T/2时刻进入的,它可能时而向B板、时而向A板运动。

图８答案1、A D2、B 3 AD 4 ABD 1．（1）微粒只在重力和电场力作用下沿AB 方向运动，在垂直于AB 方向上的重力和电场力必等大反向，可知电场力的方向水平向左，如图所示，微粒所受合力的方向由B 指向A ，与初速度v A 方向相反，微粒做匀减速运动．（2）在垂直于AB 方向上，有qE sin θ－mg cos θ=0 所以电场强度E =×104N/C电场强度的方向水平向左（3）微粒由A 运动到B 时的速度v B =0时，微粒进入电场时的速度最小，由动能定理得， mgL sin θ+qEL cos θ=mv A 2/2 代入数据，解得v A =s （2分）2．(1) 在O 点的左方．(2) U NO =qmv 2sin 22θ．(1)由动能定理可得在O 点的左方．(2)在竖直方向 mgt = mv sin θ，水平方向 qEt = mv + mv cos θ．(3) 油滴由O 点N点，由qU －mgh = 0，在竖直方向上，(v 0 sin θ)2 = 2gh ．U NO =qmv 2sin 22θ．3．(1)若第1个粒子落到O 点，由2L ＝v 01t 1，2d ＝21gt 12得v 01＝ m/s ．若落到B 点，由L ＝v 02t 1，2d ＝21gt 22得v 02＝5 m/s ．故 m/s ≤v 0≤5 m/s ．(2)由L ＝v 01t ，得t ＝4×10-2 s ．2d ＝21at 2得a ＝ m/s 2，有mg －qE=ma ，E=dc Q 得Q ＝6×10-6C ．所以qQn =＝600个． 4：（1）小球带负电（2）小球在y 方向上做竖直上抛运动，在x 方向做初速度为零的匀加速运动，最高点Q 的坐标为（, ） 由gy v 220= ①代入数据得 s m v /80= （1分） 由初动量p=m v 0 ②解得 m= 又m qEt at x 22122== ③ 221gt y = ④ 由③④代入数据得E=1×103N/C（3）由④式可解得上升段时间为t= 所以全过程时间为s t t 6.12=='代入③式可解得x 方向发生的位移为x =由于电场力做正功，所以电势能减少，设减少量为△E ，代入数据得△E=qE x = 5．（1）CNe（2）U 0（3）t=ne C U 06．解：(1)22121at d = ①dm Uea =② v L t 1= ③ 由以上三式，解得：2122eL v md U = ④代入数据，得 U=91V ⑤ (2)偏转电压的最大值：U 1= ⑥通过偏转极板后，在垂直极板方向上的最大偏转距离：21121)(221vL dm e U t a y == ⑦设打在荧光屏上时，亮点距O'的距离为y'，则：2/2/'112L L L y y += ⑧ 荧光屏上亮线的长度为：l=2y' ⑨代入数据，解得l=3cm ⑩7． (画出电子在t=0时和t=t 0时进入电场的v-t 图象进行分析（1）001t md eU v y =， ==0022t md eU v y mdt eU 002 233)21(2200010101max dmd t eU t v t v t v s y y y y ===+= 4235.121200010101mindmd t eU t v t v t v s y y y y ===+=解得006t meU d =meU t d s y 00max 622==，m eU t d s y 00min 644==（2）由此得m eU t md eU v y 6)(020021==，==20022)2(t md eU v y meU 320 (2分)而m eU v 0202=131612/3/21212121000021202220minmax =++=++=eU eU eU eU m mv mv mv E E y y K K 8、解析：小球的受力如图９所示，从图中可知：3333===Emg mgE mg qE tg θ，030=θ．所以带电小球所受重力和电场力的合力始终垂直于斜面，小球在斜面上做匀速直线运动，其中mg mg F 332cos ==θ 把小球看作处于垂直斜面向下的等效力场F 中，等效力加速度g m F g 332,==，小球在Ｂ点的速度最小，为Rg Rg v B 332,==，由功能关系可得：,2222121Rmg mv mv B A += Rg g R Rg Rg v v B A 331033243324,2=+=+=此即为小球沿斜面下滑的最小速度．t t00v 1 v v yv 0 t t 0 000v y设Ｃ点的速度为v c ，则)cos 1(2121,22θ-=-R mg mv mv B C Rg Rg Rg R g v v B C )232()231(334332)cos 1(2,2-=-+=-+=θ 小于球通过最高点Ｃ时，向心力由重力和轨道压力提供，因而有：Rmv mg N C2=+mg RRgm mg R mv N C --=-=)232(2 mg )332(-= 9、答案：Ａ、Ｃ说明：该题要求①理解等势面的概念；②掌握电场力做功与电势能、动能变化间的关系． 10、答案：Ａ、Ｂ说明：解答此题要求运用形象思维想象电子在交变电场中的运动（往复运动）得出答案．。

合集下载

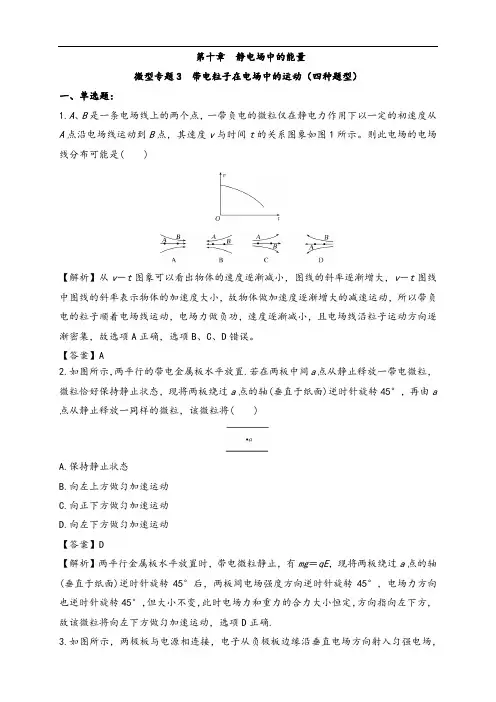

微型专题03 带电粒子在电场中的运动(四种题型)(练习题)(解析版)

微型专题03 带电粒子在电场中的运动(四种题型)(练习题)(解析版)

第十章静电场中的能量微型专题3 带电粒子在电场中的运动（四种题型）一、单选题：1.A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其速度v与时间t的关系图象如图1所示。

则此电场的电场线分布可能是( )【解析】从v－t图象可以看出物体的速度逐渐减小，图线的斜率逐渐增大，v－t图线中图线的斜率表示物体的加速度大小，故物体做加速度逐渐增大的减速运动，所以带负电的粒子顺着电场线运动，电场力做负功，速度逐渐减小，且电场线沿粒子运动方向逐渐密集，故选项A正确，选项B、C、D错误。

【答案】A2.如图所示，两平行的带电金属板水平放置.若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a 点从静止释放一同样的微粒，该微粒将( )A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动【答案】D【解析】两平行金属板水平放置时，带电微粒静止，有mg＝qE，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°后，两板间电场强度方向逆时针旋转45°，电场力方向也逆时针旋转45°，但大小不变，此时电场力和重力的合力大小恒定，方向指向左下方，故该微粒将向左下方做匀加速运动，选项D正确.3.如图所示，两极板与电源相连接，电子从负极板边缘沿垂直电场方向射入匀强电场，电子恰好从正极板边缘飞出，现保持负极板不动，正极板在竖直方向移动，并使电子入射速度变为原来的2倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板间距离变为原来的( )A.2倍B.4倍C.12D.14【答案】C【解析】电子从负极板边缘垂直电场方向射入匀强电场，做类平抛运动.假设电子的带电荷量为e ，质量为m ，初速度为v ，极板的长度为L ，极板的间距为d ，电场强度为E .由于电子做类平抛运动，所以水平方向有：L ＝vt ，竖直方向有：y ＝12at 2＝12·eE m ·(Lv)2＝d .因为E ＝U d ，可得：d 2＝eUL 22mv 2，若电子的速度变为原来的两倍，仍从正极板边缘飞出，则由上式可得两极板的间距d 应变为原来的12，故选C.4.一匀强电场的电场强度E 随时间t 变化的图象如图4所示，在该匀强电场中，有一个带负电粒子于t ＝0时刻由静止释放，若带电粒子只受电场力作用，则下列说法中正确的是(假设带电粒子不与板相碰)( )A.带电粒子只向一个方向运动B.0～2 s 内，电场力做功等于0C.4 s 末带电粒子回到原出发点D.2.5～4 s 内，电场力做功等于0 【答案】D【解析】画出带电粒子速度v 随时间t 变化的图象如图所示，v－t图线与时间轴所围“面积”表示位移，可见带电粒子不是只向一个方向运动，4 s 末带电粒子不能回到原出发点，A、C错误；2 s末速度不为0，可见0～2 s内电场力做的功不等于0，B错误；2.5 s末和4 s末，速度的大小、方向都相同，则2.5～4 s内，电场力做功等于0，所以D正确.5.如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b.不计空气阻力，则下列说法正确的是( )A.小球带负电B.电场力跟重力平衡C.小球在从a点运动到b点的过程中，电势能减小D.小球在运动过程中机械能守恒【答案】B【解析】由于小球在竖直平面内做匀速圆周运动，所以重力与电场力的合力为0，电场力方向竖直向上，小球带正电，A错，B对；从a→b，电场力做负功，电势能增大，C 错；由于有电场力做功，机械能不守恒，D错.6.如图所示，场强大小为E、方向竖直向下的匀强电场中有一矩形区域abcd，水平边ab 长为s，竖直边ad长为h.质量均为m、带电量分别为＋q和－q的两粒子，由a、c两点先后沿ab和cd方向以速率v0进入矩形区域(两粒子不同时出现在电场中).不计重力，若两粒子轨迹恰好相切，则v0等于( )A.s22qEmhB.s2qEmhC.s42qEmhD.s4qEmh【答案】B【解析】根据对称性，两粒子轨迹的切点位于矩形区域abcd的中心，则在水平方向有1 2s＝v0t，在竖直方向有12h＝12·qEm·t2，解得v0＝s2qEmh，故选项B正确，选项A、C、D错误.7.如图甲所示，Q1、Q2为两个被固定的点电荷，a、b、c三点在它们连线的延长线上，其中Q1带负电。

【物理】物理带电粒子在电场中的运动练习题含答案

【物理】物理带电粒子在电场中的运动练习题含答案

【物理】物理带电粒子在电场中的运动练习题含答案一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，在两块长为3L、间距为L、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m、电荷量为q的带正电粒子流从两板左端连线的中点O以初速度v0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t的变化规律如图所示，则t=0时刻，从O点射人的粒子P经时间t0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P经过右侧磁场偏转后在电场变化的第一个周期内能够回到O点，求右侧磁场的宽度d 应满足的条件和电场周期T的最小值T min．【答案】（1）0mvBqL=（2）223cosd R a R L≥+=；min(632)3LTvπ+=【解析】【分析】【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R1，则012qv B mvR=由几何关系：222113()()2L LR R=+-解得0mvBqL=（2）粒子P从O003L v t=01122y L v t =解得0y v =设合速度为v ，与竖直方向的夹角为α，则：0tan yv v α== 则=3πα00sin 3v v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin L R α=，解得23R =右侧磁场沿初速度方向的宽度应该满足的条件为22cos d R R L α≥+=； 由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t v πα--=解得()min 023L T v π=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.2．空间中存在方向垂直于纸面向里的匀强磁场，磁感应强度为B ，一带电量为+q 、质量为m 的粒子，在P 点以某一初速开始运动，初速方向在图中纸面内如图中P 点箭头所示．该粒子运动到图中Q 点时速度方向与P 点时速度方向垂直，如图中Q 点箭头所示．已知P 、Q 间的距离为L ．若保持粒子在P 点时的速度不变，而将匀强磁场换成匀强电场，电场方向与纸面平行且与粒子在P 点时速度方向垂直，在此电场作用下粒子也由P 点运动到Q 点．不计重力．求：（1）电场强度的大小．（2）两种情况中粒子由P 运动到Q 点所经历的时间之比．【答案】22B qLE m=；2B E t t π= 【解析】 【分析】 【详解】（1）粒子在磁场中做匀速圆周运动，以v 0表示粒子在P 点的初速度，R 表示圆周的半径，则有20v qv B m R= 由于粒子在Q 点的速度垂直它在p 点时的速度，可知粒子由P 点到Q 点的轨迹为14圆周，故有2R =以E 表示电场强度的大小，a 表示粒子在电场中加速度的大小，t E 表示粒子在电场中由p 点运动到Q 点经过的时间，则有qE ma = 水平方向上：212E R at =竖直方向上：0E R v t =由以上各式，得 22B qL E m=且E mt qB = （2）因粒子在磁场中由P 点运动到Q 点的轨迹为14圆周，即142B t T m qB π==所以2B E t t π=3．1897年汤姆孙使用气体放电管，根据阴极射线在电场和磁场中的偏转情况发现了电子，并求出了电子的比荷。

高中物理带电粒子在电场中的运动题20套(带答案)

高中物理带电粒子在电场中的运动题20套(带答案)

高中物理带电粒子在电场中的运动题20套(带答案)一、高考物理精讲专题带电粒子在电场中的运动1.如图所示，xOy平面处于匀强磁场中，磁感应强度大小为B,方向垂直纸面向外.点P — L,0处有一粒子源，可向各个方向发射速率不同、电荷量为q、质量为m的带负电3粒子.不考虑粒子的重力.(1)若粒子1经过第一、二、三象限后，恰好沿x轴正向通过点Q (0, -L),求其速率V1；(2)若撤去第一象限的磁场，在其中加沿y轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率V1沿x轴正向通过点Q,求匀强电场的电场强度E以及粒子2的发射速率V2;(3)若在xOy平面内加沿y轴正向的匀强电场E。

，粒子3以速率V3沿y轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动. 请尝试用该思路求解.222.BLq (3) J E°v2且【答案】(1) 2BLq⑵3m 9m 1 B v B【解析】【详解】2(1)粒子1在一、二、三做匀速圆周运动，则qvi B m"r12 . 2.3 .由几何憨可知：r1 L r1 ——L得到：V i 2BL q 3m(2)粒子2在第一象限中类斜劈运动，有：在第二、三象限中原圆周运动，由几何关系：又 v 2 V i 22Eh,得到：V 22痴BLq9m(3)如图所示，将 V 3分解成水平向右和 v 和斜向的V ,则qvB而 V V 2 V 2所以，运动过程中粒子的最小速率为2.如图所示，竖直面内有水平线 MN 与竖直线PQ 交于P 点，O 在水平线MN 上，OP 间距为d, 一质量为 m 、电量为q 的带正电粒子，从 。

处以大小为V o 、方向与水平线夹角为 0= 60o 的速度，进入大小为 日的匀强电场中，电场方向与竖直方向夹角为0= 60o,粒子到达PQ 线上的A 点时，其动能为在 。

(物理)物理带电粒子在电场中的运动题20套(带答案)及解析

(物理)物理带电粒子在电场中的运动题20套(带答案)及解析

（物理）物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O ，外圆弧面AB 的电势为2L()o ϕ>，内圆弧面CD 的电势为φ，足够长的收集板MN 平行边界ACDB ，ACDB 与MN 板的距离为L ．假设太空中漂浮着质量为m ，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子的影响，不考虑过边界ACDB 的粒子再次返回．（1）求粒子到达O 点时速度的大小；（2）如图2所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB 圆弧面的粒子经O 点进入磁场后最多有23能打到MN 板上，求所加磁感应强度的大小；（3）如图3所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个垂直MN 的匀强电场，电场强度的方向如图所示，大小4E Lφ=，若从AB 圆弧面收集到的某粒子经O 点进入电场后到达收集板MN 离O 点最远，求该粒子到达O 点的速度的方向和它在PQ 与MN 间运动的时间． 【答案】（1）2q v mϕ=2）12m B L q ϕ=；（3）060α∴= ；22m L q ϕ【解析】 【分析】 【详解】试题分析：解：（1）带电粒子在电场中加速时，电场力做功，得：2102qU mv =-2U ϕϕϕ=-=2q v mϕ=(2）从AB 圆弧面收集到的粒子有23能打到MN 板上，则上端刚好能打到MN 上的粒子与MN 相切，则入射的方向与OA 之间的夹角是60︒，在磁场中运动的轨迹如图甲，轨迹圆心角060θ=．根据几何关系，粒子圆周运动的半径：2R L =由洛伦兹力提供向心力得：2v qBv m R=联合解得：12m B L qϕ=（3）如图粒子在电场中运动的轨迹与MN 相切时，切点到O 点的距离最远， 这是一个类平抛运动的逆过程． 建立如图坐标.212qE L t m=222mL mt L qE q ϕ==22x Eq qEL q v t m m m ϕ===若速度与x 轴方向的夹角为α角cosxvvα=1cos2α=60α∴=2．如图所示，在两块长为3L、间距为L、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m、电荷量为q的带正电粒子流从两板左端连线的中点O以初速度v0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t的变化规律如图所示，则t=0时刻，从O点射人的粒子P经时间t0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P经过右侧磁场偏转后在电场变化的第一个周期内能够回到O点，求右侧磁场的宽度d 应满足的条件和电场周期T的最小值T min．【答案】（1）0mvBqL=（2）223cosd R a R L≥+=；min(632)3LTvπ+=【解析】【分析】【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R1，则012qv B mvR=由几何关系：222113()()2L LR R=+-解得0mvBqL=（2）粒子P从O003L v t=01122y L v t =解得0y v =设合速度为v ，与竖直方向的夹角为α，则：0tan yv v α== 则=3πα00sin 3v v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin L R α=，解得23R =右侧磁场沿初速度方向的宽度应该满足的条件为22cos d R R L α≥+=； 由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t v πα--=解得()min 023L T v π=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.3．如图所示，虚线MN 左侧有一场强为E 1＝E 的匀强电场，在两条平行的虚线MN 和PQ 之间存在着宽为L 、电场强度为E 2＝2E 的匀强电场，在虚线PQ 右侧距PQ 为L 处有一与电场E 2平行的屏．现将一电子(电荷量为e ，质量为m ，重力不计)无初速度地放入电场E 1中的A 点，最后电子打在右侧的屏上，A 点到MN 的距离为2L，AO 连线与屏垂直，垂足为O ，求：(1) 电子到达MN 时的速度；(2) 电子离开偏转电场时偏转角的正切值tan θ； (3) 电子打到屏上的点P ′到点O 的距离.【答案】(1) eELv m=L . 【解析】 【详解】（1）电子在电场E 1中做初速度为零的匀加速直线运动，设加速度为a 1，到达MN 的速度为v ，则：a 1＝1eE m ＝eEm 2122La v =解得eELv m=（2）设电子射出电场E 2时沿平行电场线方向的速度为v y ，a 2＝2eE m ＝2eEm t ＝L v v y ＝a 2ttan θ＝y v v=2（3）电子离开电场E 2后，将速度方向反向延长交于E 2场的中点O ′.由几何关系知：tan θ＝2xLL+解得：x ＝3L .4．如图所示，在空间坐标系x <0区域中有竖直向上的匀强电场E 1，在一、四象限的正方形区域CDEF 内有方向如图所示的正交的匀强电场E 2和匀强磁场B ，已知CD =2L ，OC =L ，E 2 =4E 1。
