目次１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。

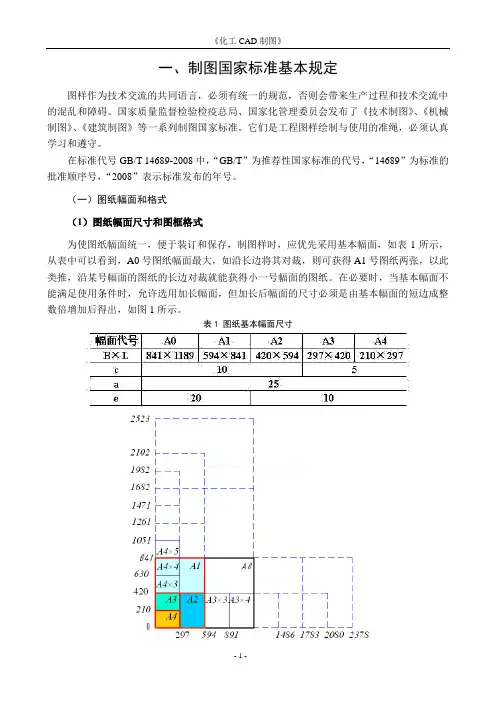

一、制图国家标准基本规定图样作为技术交流的共同语言，必须有统一的规范，否则会带来生产过程和技术交流中的混乱和障碍。
国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。
它们是工程图样绘制与使用的准绳，必须认真学习和遵守。
在标准代号GB/T 14689-2008中，“GB/T”为推荐性国家标准的代号，“14689”为标准的批准顺序号，“2008”表示标准发布的年号。
（一）图纸幅面和格式（1）图纸幅面尺寸和图框格式为使图纸幅面统一，便于装订和保存，制图样时，应优先采用基本幅面，如表1所示，从表中可以看到，A0号图纸幅面最大，如沿长边将其对裁，则可获得A1号图纸两张，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。
在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图1所示。
表1 图纸基本幅面尺寸图1 加长幅面（2）图框格式图样中的图框由内、外两框组成，如图2所示。
外框用细实线绘制，大小为幅面尺寸，内框则用粗实线绘制，图样要在内框范围内绘制。
图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸a、c、e（具体数值见表1），同一产品的图样只能采用一种格式。
图样绘制完毕后应沿外框线裁边。
2-1 不留装订边的图框格式2-2 留装订边的图框格式图2 图框格式（3）标题栏每张技术图样中均应画出标题栏，标题栏的格式和尺寸按GB10609.1-2008的规定。
标题栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。
看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。
作业及练习中采用简化后标题栏，如图3所示。
图3 简化标题栏格式（二）比例比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。
