飞机涡轮冷却器原理
一、涡轮冷却器的作用
随着飞机发动机功率的提高，涡轮喷气发动机叶轮和涡轮桨发动机的温度也越来越高，如果没有有效地热管理系统来控制温度，这些零部件的寿命可能会受到影响。
因此，涡轮冷却器的作用就是在高温情况下将空气或者液体引入叶片中对其进行冷却，以保持涡轮的工作温度在安全范围内。
二、涡轮冷却器的原理
目前，涡轮冷却器的主要原理有两种：
1.外冷却
外冷却是指在叶片表面附近通过空气或液流来降低叶片的温度。
其原理类似于板散热器，顺流冷却和逆流冷却是两种主要的外冷却技术。
顺流冷却：气流或者液流沿着叶片表面流动，将热从叶片表面带走，是涡轮冷却器中最常用的技术。
逆流冷却：气流或者液流从叶片的内部流动，冷却后又通过叶片的外部散热，可有效降低叶片表面的温度。
2.内冷却
内冷却是指直接将冷却介质注入叶片内部来冷却叶片。
这种
冷却技术可以有效提高叶片的工作温度极限，但技术要求相对较高。
主要包括通道冷却和膨胀冷却两种技术。
三、涡轮冷却器的设计要点
涡轮冷却器的设计要点包括：
1.冷却介质的选择：目前主要选择的介质为空气和燃油。
空气冷却使用方便，但由于空气的热容量小，因此冷却效果不如液体。
燃油冷却效果好，但会增加发动机自重。
2.叶片结构设计：涡轮冷却器必须与叶片结构相匹配，以达到最佳冷却效果和安全性。
3.冷却系统的设计：设计中需要考虑冷却系统的流量、压力和温度等特性，以确保冷却系统的性能和稳定性。
大修航空发动机涡轮叶片的检修技术介绍了涡轮叶片的清洗、无损检测、叶型完整性检测等预处理，以及包括表面损伤修理、叶顶修复、热静压、喷丸强化及涂层修复等在内的先进修理技术。
涡轮叶片的工作条件非常恶劣，因此，在性能先进的航空发动机上，涡轮叶片都采用了性能优异但价格十分昂贵的镍基和钴基高温合金材料以及复杂的制造工艺，例如，定向凝固叶片和单晶叶片。
在维修车间采用先进的修理技术对存在缺陷和损伤的叶片进行修复，延长其使用寿命，减少更换叶片，可获得可观的经济收益。
为了有效提高航空发动机的工作可靠性和经济性，涡轮叶片先进的修理技术日益受到发动机用户和修理单位的重视，并获得了广泛的应用。
1.修理前的处理与检测涡轮叶片在实施修理工艺之前进行必要的预处理和检测，以清除其表面的附着杂质；对叶片损伤形式和损伤程度做出评估，从而确定叶片的可修理度和采用的修理技术手段。
1.1清洗由于涡轮叶片表面黏附有燃料燃烧后的沉积物以及涂层和(或)基体经过高温氧化腐蚀后所产生的热蚀层，一般统称为积炭。
积炭致使涡轮效率下降，热蚀层会降低叶片的机械强度和叶片表面处理的工艺效果，同时积炭也掩盖了叶片表面的损伤，不便于检测。
因此，叶片在进行检测和修理前，要清除积炭。
1.2无损检测在修理前，使用先进的检测仪器对叶片的叶型完整性和内部结构进行检测，以评估磨损、烧熔、腐蚀、掉块、裂纹、积炭和散热孔堵塞等损伤缺陷情况，从而指导叶片的具体修理工艺。
目前，CT已经成为适用于测量涡轮叶片壁厚和内部裂纹的主要方法。
一台CT机由x辐射源和专用计算机组成。
检测时，辐射源以扇形释放光子，通过被检叶片后被探测器采集。
其光子量和密度被综合后，产生一幅二维层析x光照片，即物体的截面图，从中分析叶片内部组织结构，得出裂纹的准确位置及尺度。
连续拍摄物体的二维扫描，可生成数字化三维扫描图，用于检测整个叶片的缺陷，还可检测空心叶片冷却通道的情况。
CT可探测到10-2mm级的裂纹。
1.3叶型的精确检测目前，在坐标测量机(CMM)的基础上，编制微机控制自动检测所用的应用软件，发展研制了检测涡轮叶片的叶身几何形状的坐标测量系统(CMMS)，可自动检测叶身的几何形状，并与标准叶型比较；自动给出偏差检测结果，来判断叶片的可用度和所需采用的修理手段。

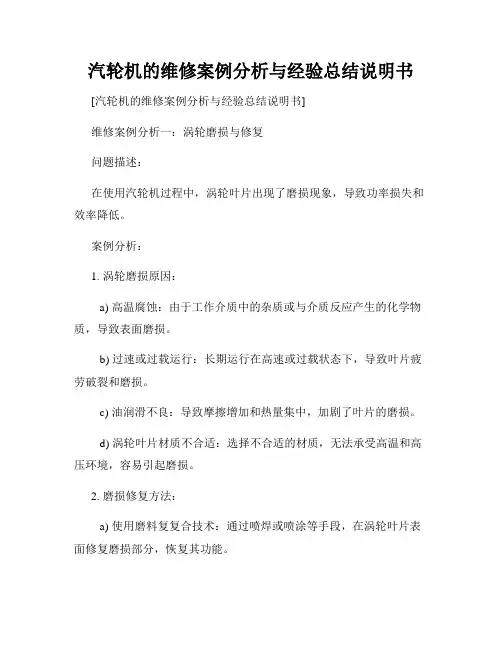

汽轮机的维修案例分析与经验总结说明书[汽轮机的维修案例分析与经验总结说明书]维修案例分析一：涡轮磨损与修复问题描述：在使用汽轮机过程中，涡轮叶片出现了磨损现象，导致功率损失和效率降低。
案例分析：1. 涡轮磨损原因：a) 高温腐蚀：由于工作介质中的杂质或与介质反应产生的化学物质，导致表面磨损。
b) 过速或过载运行：长期运行在高速或过载状态下，导致叶片疲劳破裂和磨损。
c) 油润滑不良：导致摩擦增加和热量集中，加剧了叶片的磨损。
d) 涡轮叶片材质不合适：选择不合适的材质，无法承受高温和高压环境，容易引起磨损。
2. 磨损修复方法：a) 使用磨料复复合技术：通过喷焊或喷涂等手段，在涡轮叶片表面修复磨损部分，恢复其功能。
b) 优化涡轮叶片材质：选择高温强度、耐腐蚀性能更好的材料，以减少磨损发生的可能性。
c) 定期维护和保养：定期对涡轮机进行维护，清洗和更换叶片，保证其正常运行状态。
经验总结：从以上案例可以看出，在使用汽轮机时，涡轮的磨损是一个常见的问题，但也有相应的修复和预防措施。
合理选择涡轮叶片材质、正确的维护方式和定期保养都可以减少涡轮的磨损，保持汽轮机的高效运转。
维修案例分析二：轴承故障与更换问题描述：在汽轮机的运行过程中，发现轴承出现异常噪音并伴有振动，需要进行故障分析和更换。
案例分析：1. 轴承故障原因：a) 润滑不良：由于润滑剂不足或污染等原因，导致轴承摩擦增加，进而引发故障。
b) 磨损：长期运行、过高的负荷或振动等因素，导致轴承零件磨损，降低了其工作效率和寿命。
c) 尺寸不匹配：安装时未选择合适的轴承尺寸，导致过紧或过松状态，影响其正常工作。
2. 轴承更换方法：a) 拆卸轴承：先停机并将汽轮机部件拆卸，清理轴承安装处。
b) 选配新轴承：选择符合规格要求的新轴承，并进行预装和调整。
c) 安装新轴承：将新轴承按照正确的安装步骤，放置于轴承座内，并进行调整和固定。
经验总结：通过以上案例分析，我们可以得出以下经验总结：轴承的故障主要是由润滑不良、磨损或尺寸不匹配引起的。
涡轮增压器维修规程完整
概述
涡轮增压器是现代汽车中比较重要的部件之一。
本文档旨在提供涡轮增压器的维修规程，包括涡轮增压器的检查、拆卸、清洗、检修和安装等步骤。
检查
首先需要对涡轮增压器进行全面的检查，包括外观检查和内部磨损检查。
外观检查主要是检查连杆、滑轮、风扇等是否有裂纹或损坏；内部磨损检查主要是检查叶轮和轴承是否存在磨损或腐蚀。
拆卸
如果涡轮增压器需要更换叶轮或轴承等部件，需要进行拆卸。
拆卸时需要使用专业工具，避免损坏部件。
在拆卸过程中，需要注意保留所有关键零部件，以便后续检修和组装时使用。
清洗
拆卸后的涡轮增压器需要进行清洗，以去除内部的污垢和油渍。
清洗时需要使用专业的清洗剂和工具，能够有效地清除污垢和沉积物。
清洗后需要进行烘干，确保内部没有残留水分。
检修
检修时需要对涡轮增压器进行更换损坏部件，或者对损坏部件
进行修复，其中包括叶轮、轴承、密封圈等。
需要注意的是，所有
更换的零部件必须是与原始部件相同的型号和规格，以确保其互换性。
安装
安装时需要注意以下几点：
1. 所有零部件必须确保干净，并应用专业润滑油。
2. 安装时需要注意保护密封圈，避免损坏并确保正确安装。
3. 安装好后需要进行系统压力测试，确保涡轮增压器运行正常。
结论
本文档提供了涡轮增压器的维修规程，包括涡轮增压器的检查、拆卸、清洗、检修和安装等步骤。
遵循规程操作，能够保证涡轮增
压器的正常运行，延长涡轮增压器的使用寿命。
汽车涡轮增压系统的检修与维护汽车涡轮增压系统是现代汽车中常见的一种技术，能够通过增加进气压力来提高发动机功率和燃烧效率。
但是，随着使用时间的增长，涡轮增压系统也会面临各种问题，因此定期的检修与维护至关重要。
下面将详细介绍涡轮增压系统的检修与维护步骤。
1. 检查涡轮增压系统的工作状况- 首先，打开车前盖，使用手指触摸涡轮增压器外壳，并检查是否有任何异物或损坏。
如果发现异物或明显的损坏，需要进行维修或更换。
- 其次，观察涡轮增压器进气口和排气口的状态，如果有积碳或杂质，需要进行清洗。
- 最后，启动发动机，观察涡轮增压器的旋转速度和噪音。
如果旋转速度过高或噪音异常大，可能存在故障，需要进行进一步的检修。
2. 更换涡轮增压器滤芯- 首先，找到涡轮增压器滤芯的位置，通常位于进气管道上方。
使用扳手或螺丝刀拆卸滤芯盖。
- 接下来，将旧滤芯取出，并将新滤芯放入滤芯盖中。
确保新滤芯的密封圈安装正确，并将滤芯盖重新安装到涡轮增压器上。
- 最后，启动发动机，确保滤芯更换后的涡轮增压器工作正常，没有任何异常噪音或振动。
3. 清洗涡轮增压器进气口和排气口- 首先，使用喷洒器和清洁剂清洗涡轮增压器的进气口和排气口。
注意避免直接喷洒清洁剂到涡轮增压器上，以免损坏其内部零件。
- 接下来，使用刷子或棉签清洁进气口和排气口周围的积碳或杂质。
确保彻底清除所有污垢，并用干净的布擦拭干燥。
- 最后，再次检查涡轮增压器的工作状况，确保清洗后没有任何异常噪音或振动。
4. 检查涡轮增压器管道和接头- 首先，检查涡轮增压器管道和接头是否有漏气或松动的情况。
如果发现有漏气或松动，需要进行紧固或更换。
- 接下来，使用手触摸涡轮增压器管道和接头，并检查是否有异常的热量。
如果发现异常的热量或漏油，可能存在故障，需要进行维修。
- 最后，使用压力表检查涡轮增压器管道和接头的压力。
确保压力在正常范围内，以确保系统的正常工作。
5. 更换涡轮增压器润滑油- 首先，找到涡轮增压器润滑油的进、出口阀。
大修航空发动机涡轮叶片的检修技术范文在航空器维修中，涡轮发动机是一个关键的部件，其维护和检修对于保证飞行安全和发动机性能的可靠性至关重要。
其中，涡轮叶片作为发动机的核心部分之一，对发动机的性能和稳定性具有重要影响。
因此，在大修过程中，对涡轮叶片的检修技术需要严谨和高效。
一、涡轮叶片的检修流程1. 拆卸和清洁：首先，需要将涡轮叶片从发动机中拆卸出来。
拆卸时应注意使用专用工具，并按照规范操作，以防止叶片受损。
拆卸完毕后，将叶片进行清洁，确保表面无尘垢和污渍，以方便后续的检测和修复。
2. 叶片检测：对涡轮叶片进行全面的检测是关键的一步。
检测方法包括目视检查、超声波检测、涡流检测和渗透检测等。
目视检查适用于对叶片的表面缺陷进行初步检测，超声波检测可以检测到叶片内部的裂纹和缺陷，涡流检测用于检测叶片表面的疲劳和腐蚀情况，渗透检测用于检测叶片的裂纹及其延伸程度。
通过这些检测方法的有机组合，可以全面了解叶片的受损情况和维修需求。
3. 缺陷修复：在检测完毕后，对于有缺陷的叶片需要进行修复。
修复方法包括焊接、填充和喷涂等。
对于小型缺陷，可以采用焊接或填充的方法进行修复，对于大型和严重的缺陷，需要采取更为复杂的修复措施，例如更换叶片部分或全部进行喷涂修复。
4. 叶片涂层：涂层是涡轮叶片的重要保护层，可以提高抗疲劳和抗腐蚀性能。
在大修过程中，需要对涡轮叶片进行重新涂层。
涂层的选择和施工需要根据叶片材料、使用环境和技术要求进行合理的选择。
一般来说，采用高温耐磨涂层和防腐蚀涂层的叶片可以提高叶片的使用寿命和性能稳定性。
5. 组装和回装：在经过检测、修复和涂层之后，将叶片进行组装，并根据发动机的要求和规定进行回装。
组装时应注意对叶片进行校核和调整，以确保其与其他发动机部件的匹配和协调。
二、涡轮叶片检修过程中的注意事项1. 操作规范：在进行涡轮叶片的拆卸、清洁、检测和修复等步骤时，操作人员必须按照相关的操作规范进行操作。
这些操作规范包括使用合适的工具、采取正确的操作方法，以及对操作结果进行记录和汇报等。
燃气轮机涡轮修复维护三措两案(机器人方式作业)精品概述本文档旨在提供关于燃气轮机涡轮修复维护的三措两案（机器人方式作业）的详细信息。
通过使用机器人方式作业，可以提高修复效率和维护质量，减少人工操作风险。
三措以下是进行燃气轮机涡轮修复维护的三个关键措施：1. 检测和诊断使用先进的仪器和技术对涡轮进行检测和诊断，以确定需要修复的问题。
这可以包括使用激光测量技术检查涡轮叶片的几何形状，利用超声波技术检测可能的裂纹等。
2. 机器人维修采用机器人方式对涡轮进行维修，可以提高操作精度和效率。
机器人可以精确地进行焊接、螺栓固定和零件更换等操作，同时减少因人工操作而引入的人为错误。
3. 测试和验证在维修完成后，需要对涡轮进行全面的测试和验证，以确保修复工作的有效性和涡轮的性能恢复。
这可以包括对涡轮进行旋转测试、温度测试和压力测试，以验证其性能是否达到设计要求。
两案（机器人方式作业的应用案例）以下是两个机器人方式作业在燃气轮机涡轮修复维护中的应用案例：涡轮叶片修复案例使用机器人进行涡轮叶片修复，可以实现高度精确的焊接和修复，同时减少人工操作对叶片造成的损伤和变形。
机器人可以根据叶片的几何形状和材料特性，进行精确定位并进行精确的焊接修复。
零件更换案例在涡轮维修过程中，有些零件可能需要更换。
通过使用机器人进行零件更换，可以减少因人工操作而引入的潜在错误，并保证更换的零件与涡轮的匹配度和精度。
结论燃气轮机涡轮修复维护的三措两案（机器人方式作业）可以提高修复效率和维护质量，减少人工操作风险。
采用机器人方式作业的涡轮修复维护具有精确性和可重复性，适用于各种复杂的修复工作。
以上是关于燃气轮机涡轮修复维护三措两案的精品完整版文档，希望能对您的工作有所帮助。
某型航空发动机涡轮冷却系统原理及典型故障分析作者：缴瑞海来源：《科技创新与应用》2015年第26期摘要：高压涡轮是发动机的高温部件，工作环境相当恶劣，不但承受着极高的温度，还在其上作用着各种力，因此产生了一系列的问题包括热膨胀和热应力。
现在的金属材料很难在高温下长期安全工作，但是要提高涡轮的工作效率必须要提高温度，因此采用行之有效的冷却措施是很必要的。
某型发动机的涡轮盘和涡轮叶片都有冷却系统，根据发动机需要调节冷却空气流量，保证发动机能够安全可靠的运行。
文章简要介绍了某型发动机涡轮冷却系统的结构和工作原理，并对具体实例进行分析，最终解决涡轮冷却系统出现的故障。
关键词：涡轮冷却系统；涡轮冷却控制附件；典型故障分析1 涡轮冷却系统的组成涡轮冷却系统是由涡轮冷却控制附件、空空换热器、断流活门、电磁活门、分流活门和空气滤组成。
1.1 涡轮冷却控制附件涡轮冷却控制附件根据喷口加力调节器的分流活门和电磁活门的指令油压力，控制断流活门的开关。
涡轮冷却控制附件由微动电门、弹簧、活塞、壳体、限流嘴组成。
当发动机需接通涡轮冷却系统时，涡轮冷却控制附件关小由空空换热器输往空气控制压力管道的气路，断流活门下移打开涡轮的冷却空气气路。
同时涡轮冷却控制附件的微动电门向发动机综合调节器发送涡轮冷却系统的工作信号。
1.2 电磁活门电磁活门根据发动机综合调节器的指令，控制涡轮冷却控制附件活塞上部的油压力。
当发动机高压转子转速小于81%、大于91.5%或者低压涡轮后燃气温度大于600℃时，综合调节器对电磁活门发出指令，电磁活门打开后就接通了通往涡轮冷却控制附件上部的高压油，反之如果不满足上述条件，则电磁活门关闭，涡轮冷却控制附件则不投入工作。
1.3 分流活门分流活门是根据发动机操纵杆的角度控制涡轮冷却控制附件上部的油压。
1.4 空气滤空气滤是用于过滤通往涡轮冷却控制附件的高压空气的杂质，这股高压空气则是引自高压压气机中的气流。
2 涡轮冷却系统的工作原理涡轮冷却系统控制的冷却空气量约为发动机空气流量的8.5%，当发动机高压转子转速小于81%、大于91.5%或者低压涡轮后燃气温度大于600℃时，发动机综合调节器向喷口加力调节器内的NM-10电磁活门发出信号，电磁活门打开，高压油作用到涡轮冷却控制附件，如果上述三个条件都不满足，但是发动机操纵杆角度大于62°，这时分流活门打开，高压油通过分流活门作用到涡轮冷却控制附件。
教学案例17 涡轮冷却器的修理一、教学案例设计教学案例编号JXAL-17 教学案例名称涡轮冷却器的修理案例类型附件修理案例企业生产案例编号SCAL-17 企业生产案例名称涡轮冷却器的修理教学案例背景增压空气经过空气散热器后，温度仍然较高。
这是因为，从进气道来的低温空气通过空气散热器时，要收到阻滞，温度要提高，冷却效果较差；尤其在高速飞行时，低温气流手足更厉害，温度更高，空气散热器的冷却效果更会显著降低，不能满足调节座舱温度的要求。
因此在冷管路上还装有涡轮式冷却器，来进一步使增压空气降温。
涡轮冷却器如果工作不良，将不能进一步降低增压空气的温度，需要修理。
修理流程包括：分解、故检和修理、装配、调试等工作任务。
案例问题1、涡轮冷却器应该怎样分解，有哪些注意事项？2、涡轮冷却器应该怎样故检和修理？3、涡轮冷却器应该怎样装配，有哪些注意事项？4、涡轮冷却器应该怎样调试？案例教学目标知识目标1. 熟悉涡轮冷却器的构造、工作原理；2. 了解涡轮冷却器修理的基本要求；3. 掌握涡轮冷却器修理的主要内容、方法和注意事项。
技能目标1 .能够对产品进行接收和交付；2. 能够对涡轮冷却器进行分解、清洗、装配和调试。
职业素养目标1. 安全生产、文明生产；2. 操作按工艺、管理按程序；3. 做到零缺陷，无差错；4. 培养学生养成工具三清点的习惯。
教学流程案例反思1、涡轮冷却器的轴向间隙该怎样测量与调整？2、装配时，如果转子不能灵活转动，该怎么调整？3、转子的动平衡是怎么测量的，如果动平衡不符合要求，应该怎么办？4、轴承装配时候，有哪些注意事项？二、实训操作工卡图1 涡轮冷却器立体图图 2涡轮冷却器装配图三、本教学案例相关知识涡轮冷却器的工作原理：从空气散热器流出的增压空气，经进气接头进入涡轮式冷却器的导流器，如图3所示。
导流器的通道呈收敛形，增压空气通过它时要加速膨胀，将一部分热能转变为动能，压力和温度降低，然后，气流以大速度冲击涡轮，又将动能转变为涡轮的机械能，使涡轮带着风扇旋转对空气做功，把这一部分能量消耗掉。
动力涡轮维修手册一、引言概述嘿，朋友！说到动力涡轮维修呀，这可真是个挺酷但又有点复杂的事儿呢。
动力涡轮在很多设备里那可都是相当重要的部件哦。
就好比人的心脏一样，要是它出了问题，整个设备都可能没法好好工作啦。
所以咱们可得好好了解下怎么维修它呢。
二、使用范围说明这个维修手册主要适用于各种类型的动力涡轮，不管是小型设备里的，还是大型工业机器里的。
只要是动力涡轮出现故障或者需要定期保养维护，这本手册就可能派上用场。
不过呢，不同型号和规格的动力涡轮可能会有一些特殊的地方，到时候还得具体情况具体分析哦。
三、操作步骤指南1. 维修前的准备工作首先得把动力涡轮相关的设备停下来，并且切断电源，这是为了保证维修人员的安全，要是电还通着就去捣鼓，那可太危险啦，就像在雷雨天站在大树下一样，一不小心就会被电到呢。
准备好各种维修工具，像扳手、螺丝刀这些都是基本的啦，还有专门用于检测动力涡轮的仪器，没有这些工具，就像战士上战场没带武器一样，啥也干不了。
2. 拆卸动力涡轮先找到动力涡轮的外壳固定螺丝，按照一定的顺序把它们拧下来。
这螺丝的拆卸顺序可不能乱，要是乱拆的话，可能会导致外壳变形或者其他零件受到不必要的压力，就像搭积木的时候，你要是乱拆一块，整个积木可能就塌了。
小心地取下外壳，注意不要刮伤里面的零件。
外壳取下来后，要把它放在一个安全的地方，别让它被碰坏了或者弄脏了。
3. 检查内部零件用检测仪器检查涡轮叶片，看看有没有裂缝或者磨损的地方。
如果叶片有问题，那动力涡轮的效率可就大打折扣了，就像飞机的机翼要是破了个洞，飞行肯定会受到影响。
检查轴承，看看是否润滑良好，如果发现轴承干涩，那可能就需要添加润滑油或者更换轴承了。
这就好比自行车的链条，如果没有润滑油，骑起来就会嘎吱嘎吱响，还特别费劲。
4. 维修或更换零件如果发现有损坏的零件，要根据零件的规格和型号去寻找合适的替换品。
千万不能随便拿个差不多的零件就往上装，那可不行，就像你不能把汽车的零件装到飞机上一样。
教学案例17 涡轮冷却器的修理一、教学案例设计
教学案例编号JXAL-17 教学案例名称涡轮冷却器的修理
案例
类型
附件修理
案例
企业生产
案例编号
SCAL-17 企业生产案例名称涡轮冷却器的修理
教学案例背景
增压空气经过空气散热器后，温度仍然较高。
这是因为，从进气道来的低温空气通过空气散热器时，要收到阻滞，温度要提高，冷却效果较差；尤其在高速飞行时，低温气流手足更厉害，温度更高，空气散热器的冷却效果更会显著降低，不能满足调节座舱温度的要求。
因此在冷管路上还装有涡轮式冷却器，来进一步使增压空气降温。
涡轮冷却器如果工作不良，将不能进一步降低增压空气的温度，需要修理。
修理流程包括：分解、故检和修理、装配、调试等工作任务。
案例问题1、涡轮冷却器应该怎样分解，有哪些注意事项？
2、涡轮冷却器应该怎样故检和修理？
3、涡轮冷却器应该怎样装配，有哪些注意事项？
4、涡轮冷却器应该怎样调试？
案例教学目标
知识目标1. 熟悉涡轮冷却器的构造、工作原理；
2. 了解涡轮冷却器修理的基本要求；
3. 掌握涡轮冷却器修理的主要内容、方法和注意事项。
技能目标1 .能够对产品进行接收和交付；
2. 能够对涡轮冷却器进行分解、清洗、装配和调试。
职业素养
目标1. 安全生产、文明生产；
2. 操作按工艺、管理按程序；
3. 做到零缺陷，无差错；
4. 培养学生养成工具三清点的习惯。
教学流程
案例反思1、涡轮冷却器的轴向间隙该怎样测量与调整？
2、装配时，如果转子不能灵活转动，该怎么调整？
3、转子的动平衡是怎么测量的，如果动平衡不符合要求，应该怎么办？
4、轴承装配时候，有哪些注意事项？
二、实训操作工卡
图1 涡轮冷却器立体图
图 2涡轮冷却器装配图
三、本教学案例相关知识
涡轮冷却器的工作原理：
从空气散热器流出的增压空气，经进气接头进入涡轮式冷却器的导流器，如图3所示。
导流器的通道呈收敛形，增压空气通过它时要加速膨胀，将一部分热能转变为动能，压力和温度降低，然后，气流以大速度冲击涡轮，又将动能转变为涡轮的机械能，使涡轮带着风扇旋转对空气做功，把这一部分能量消耗掉。
因此，增压空气经过涡轮冷却器之后，压力和温度都有显著降低。
图3 涡轮冷却器的工作原理图
四、相关学习资源
（1）飞机附件修理技术；
（2）修理工艺规程；
（3）航材目录；
（4）修理技术条件。
飞行器维修技术专业教学案例库开发工作组 2016年7月24日。
