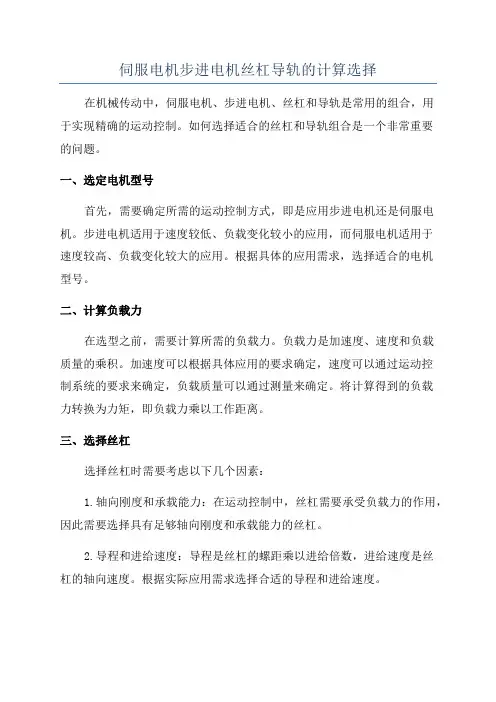

伺服电机、步进电机、丝杠、导轨的计算选择

伺服电机步进电机丝杠导轨的计算选择在机械传动中，伺服电机、步进电机、丝杠和导轨是常用的组合，用于实现精确的运动控制。

如何选择适合的丝杠和导轨组合是一个非常重要的问题。

一、选定电机型号首先，需要确定所需的运动控制方式，即是应用步进电机还是伺服电机。

步进电机适用于速度较低、负载变化较小的应用，而伺服电机适用于速度较高、负载变化较大的应用。

根据具体的应用需求，选择适合的电机型号。

二、计算负载力在选型之前，需要计算所需的负载力。

负载力是加速度、速度和负载质量的乘积。

加速度可以根据具体应用的要求确定，速度可以通过运动控制系统的要求来确定，负载质量可以通过测量来确定。

将计算得到的负载力转换为力矩，即负载力乘以工作距离。

三、选择丝杠选择丝杠时需要考虑以下几个因素：1.轴向刚度和承载能力：在运动控制中，丝杠需要承受负载力的作用，因此需要选择具有足够轴向刚度和承载能力的丝杠。

2.导程和进给速度：导程是丝杠的螺距乘以进给倍数，进给速度是丝杠的轴向速度。

根据实际应用需求选择合适的导程和进给速度。

3.背隙和精度：背隙是指丝杠螺纹和导航垫圈之间的间隙，对运动精度和位置重复性有很大影响。

根据运动控制系统的精度要求选择背隙合适的丝杠。

4.驱动方式：丝杠可以通过直接驱动和间接驱动两种方式驱动。

直接驱动方式可以提高传动效率和运动精度，但成本较高。

间接驱动方式成本较低，适用于低速和中等精度要求的应用。

四、选择导轨选择导轨时需要考虑以下几个因素：1.刚度和精度：导轨的刚度和精度对运动控制系统的性能至关重要。

刚度越高，系统的刚性越大，精度越高。

2.导轨类型和结构：根据具体应用的要求选择合适的导轨类型，常见的导轨类型有直线导轨、滑块导轨和滚珠导轨等。

3.导向方式：导轨可以通过滚珠导向、滑动导向和滚柱导向等方式来实现，根据应用需求选择合适的导向方式。

4.驱动方式：导轨可以通过直接驱动和间接驱动两种方式驱动。

直接驱动方式可以提高传动效率和运动精度，但成本较高。

伺服电机的选择伺服电机：伺服主要靠脉冲来定位，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移；可以将电压信号转化为转矩和转速以驱动控制对象。

伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。

伺服电机的精度决定于编码器的精度（线数）。

闭环半闭环：格兰达的设备用伺服电机都是半闭环，只是编码器发出多少个脉冲，无法进行反馈值和目标值的比较；如是闭环则使用光栅尺进行反馈。

开环步进电机：则没有记忆发出多少个脉冲。

伺服：速度控制、位置控制、力矩控制增量式伺服电机：是没有记忆功能，下次开始是从零开始；绝对值伺服电机：具有记忆功能，下次开始是从上次停止位置开始。

伺服电机额定速度3000rpm，最大速度5000 rpm；加速度一般设0.05 ~~ 0.5s计算内容：1.负载(有效)转矩T<伺服电机T的额定转矩2.负载惯量J/伺服电机惯量J< 10 (5倍以下为好)3.加、减速期间伺服电机要求的转矩 < 伺服电机的最大转矩4.最大转速<电机额定转速伺服电机：编码器分辨率2500puls/圈；则控制器发出2500个脉冲，电机转一圈。

1.确定机构部。

另确定各种机构零件（丝杠的长度、导程和带轮直径等）细节。

典型机构：滚珠丝杠机构、皮带传动机构、齿轮齿条机构等2.确定运转模式。

（加减速时间、匀速时间、停止时间、循环时间、移动距离）运转模式对电机的容量选择影响很大，加减速时间、停止时间尽量取大，就可以选择小容量电机3.计算负载惯量J和惯量比（xkg.）。

根据结构形式计算惯量比。

负载惯量J/伺服电机惯量J< 10 单位（xkg.）计算负载惯量后预选电机，计算惯量比4.计算转速N【r/min】。

根据移动距离、加速时间ta、减速时间td、匀速时间tb计算电机转速。

机械结构参数：皮带与工作物总质量m L =22.45615kg *滑动面摩擦系数μ=0.3*滚筒直径D=0.12m *滚筒质量m 2=0.1kg*传送带和滚筒的机械效率η=0.9*减速机机械效率ηG =0.7减速比i=5*每次定位时间t=2s *每次运动距离L= 1.5m *加减速时间比A=10%*外力F A =0N*移动方向与水平轴夹角a =0°1)速度曲线加速时间t 0=t*A=0.2s2)电机转速减速机输出轴角加速度β=69.4444rad/s 2减速机输出轴转速N=132.6288rpm电机输出轴角加速度βM =i*β皮带轮间歇运动选型计算表=347.2222rad/s 2电机输出轴转速N M =N*i=663.144rpm3)计算负载转矩减速机轴向负载F==66.02108N减速机轴负载转矩T L= 4.401405Nm电机轴负载转矩T LM == 1.257544Nm4)计算电机轴加速转矩（克服惯量）皮带和工作物的惯量J M1=0.080842kgm 2滚筒的惯量J M2==0.00018kgm 2J M1+2J M2=0.081202kgm 2折算到减速机轴的负载惯量J L =2F D η22()2()2L L D D ππ2218m D Gi ηJ全负载惯量J==0.003648kgm 2电机轴加速转矩T S= 1.809566Nm5）必须转矩必须转矩T M =(T LM +T S )*S= 6.134221Nm6)负荷与电机惯量比惯量比N1==8.120214M J βg=9.8m/s 22.45615克pi=3.1416计算表格电机惯量J M=0.0004kgm2安全系数S=2。

以下是我们在非标设备设计中对《伺服电机、步进电机在电机功率计算》中需要用到的转动惯量计算方法，具体需要了解计算方法和各种参数的选型计算方法视频教程，请加群进入直播课程和老师进行交流。

详情参见精攻开物教育官网〔jxsb.jgkwedu 〕咨询。

1. 圆柱体转动惯量(齿轮、联轴节、丝杠、轴的转动惯量)82MD J =对于钢材：341032-⨯⨯=gLrD Jπ)(1078.0264s cm kgf L D ⋅⋅⨯-M-圆柱体质量(kg)； D-圆柱体直径(cm)；L-圆柱体长度或厚度(cm)； r-材料比重(gf /cm 3)。

2. 丝杠折算到马达轴上的转动惯量：DML2iJsJ =(kgf ·cm ·s 2) J s –丝杠转动惯量(kgf ·cm ·s 2)；i-降速比，12z z i =3. 工作台折算到丝杠上的转动惯量g w22⎪⎭⎫ ⎝⎛⋅=n v J π gw2s 2⎪⎭⎫ ⎝⎛=π (kgf ·cm ·s 2)v -工作台移动速度(cm/min)；n-丝杠转速(r/min)； w-工作台重量(kgf)；g-重力加速度，g = 980cm/s 2； s-丝杠螺距(cm)2. 丝杠传动时传动系统折算到驱轴上的总转动惯量：())s cm (kgf 2g w 122221⋅⋅⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+++=πs J J i J J S tJ 1-齿轮z 1及其轴的转动惯量； J 2-齿轮z 2的转动惯量(kgf ·cm ·s 2)； J s -丝杠转动惯量(kgf ·cm ·s 2)； s-丝杠螺距，(cm)； w-工件及工作台重量(kfg).5. 齿轮齿条传动时折算到小齿轮轴上的转动惯量2gw R J =(kgf ·cm ·s 2)R-齿轮分度圆半径(cm); w-工件及工作台重量(kgf)6. 齿轮齿条传动时传动系统折算到马达轴上的总转动惯量⎪⎪⎭⎫ ⎝⎛++=2221g w 1R J i J J tJ 1，J 2-分别为Ⅰ轴，Ⅱ轴上齿轮的转动惯量(kgf ·cm·s 2)；R-齿轮z 分度圆半径(cm)；w-工件及工作台重量(kgf)。

伺服电机配丝杆选型计算伺服电机配丝杆选型是指根据实际用途和工况要求，选择合适的伺服电机和配套的丝杆，以满足运动控制的精度、速度、负载等需求。

在进行伺服电机配丝杆选型计算时，需要考虑以下几个关键因素：负载要求、速度要求、加速度要求、精度要求、效率要求、刚度要求等。

1.负载要求：伺服电机配丝杆选型需要根据所需负载来确定合适的丝杆直径和螺距。

负载的大小直接影响到丝杆的承载能力和负载下的位移精度。

2.速度要求：伺服电机配丝杆选型需要根据所需速度来确定合适的丝杆螺距。

速度的大小直接影响到丝杆的传动效率和运动控制的平稳性。

3.加速度要求：伺服电机配丝杆选型需要根据所需加速度来确定合适的丝杆直径和螺距。

加速度的大小直接影响到丝杆传动的刚性和运动控制的精度。

4.精度要求：伺服电机配丝杆选型需要根据所需精度来确定合适的丝杆螺距和丝杆导程。

精度的要求主要影响到丝杆传动的重复定位精度和位移误差。

5.效率要求：伺服电机配丝杆选型需要根据所需效率来确定合适的丝杆直径和螺距。

效率的要求主要影响到丝杆传动的动力损耗和热量产生。

6.刚度要求：伺服电机配丝杆选型需要根据所需刚度来确定合适的丝杆直径和螺距。

刚度的要求主要影响到丝杆传动的刚性和抗扭转能力。

根据以上的关键因素，可以进行伺服电机配丝杆选型计算的步骤如下：1.确定负载要求：根据所需负载的大小和工作方式（水平、垂直等）来计算所需的丝杆直径和螺距。

一般情况下，负载越大，丝杆直径越大，螺距越小。

2.确定速度要求：根据所需速度的大小和运动方式（匀速、变速等）来计算所需的丝杆螺距。

一般情况下，速度越高，丝杆螺距越小。

3.确定加速度要求：根据所需加速度的大小和加速时间来计算所需的丝杆直径和螺距。

一般情况下，加速度越大，丝杆直径越大，螺距越小。

4.确定精度要求：根据所需精度的大小和精度要求（重复定位精度、位移误差等）来计算所需的丝杆螺距和丝杆导程。

一般情况下，精度要求越高，丝杆螺距越小，丝杆导程越小。

J 0 ＝铁Jx ＝铝Jy ＝黄铜m ＝尼龙d0 ＝外径（m）d1 ＝外径（m）pi l ＝长度（m）注：国际单位外径d 0（mm）50*0.05m 内径d 1（mm）0*0m 长度L（mm）密度ρ（kg/m 3)7800*重心线与旋转轴线距离e (mm)0*0m计算结果：0.15315251物体质量m（kg）0.15315物体惯量（kg.cm 2）0.478593754.786E-05kg.m 2外径d 0（mm）：200*0.2m 内径d 1（mm）：100*0.1m 长度L（mm）：400*0.4m密度ρ（kg/m 3)：7900重心线与旋转轴线距离e (mm)100*0.1m计算结果：74.455683物体质量m（kg）00物体惯量（kg.cm 2）0kg.m 2不同形状物体惯量计算x 0轴(通过重心的轴)的惯性惯量 [kg·m 2]x轴的惯性惯量 [kg·m2]y轴的惯性惯量 [kg·m2]圆柱体惯量计算-圆柱体长度方向中心线和旋转中心线平行圆柱体惯量计算-圆柱体长度方向中心线和和旋转中心线垂直方形物体惯量计算质量（kg）长度x（mm）：850*0.85m 宽度y（mm）：950*0.95m 高度z（mm）：85*0.085m密度ρ（kg/m 3)：7900重心线与旋转轴线距离e (m)600*0.6m计算结果：542.23625物体质量m（kg）35物体惯量（kg.cm 2）173395.83317.339583kg.m 2直径d（mm）80*0.08m 厚度h（mm）30*0.03m密度ρ（kg/m 3)7900重心线与旋转轴线距离e (mm)0*0m计算结果：质量0.56物体质量m（kg）35物体惯量（kg.cm 2）2800.028kg.m 2物体质量m（kg）1000*物体惯量（kg.cm 2）9.118921930.0009119kg.m2惯量J 0（kg.cm 2）1354*0.1354kg.m2质量m（kg）重心线与旋转轴线距离e (mm)600*6m直线运动物体惯量计算直接惯量计算电机每转1圈物体直线运动量A (m）饼状物体惯量计算0.006*2()2A J m π=2222,53mr mr （注明：实心球惯量＝薄壁球惯量＝）计算结果：质量m1（kg）35惯量J1（kg.cm2）12735412.7354kg.m27.9x103kg/m3 2.8x103kg/m3 8.5x103kg/m3 1.1x103kg/m33.14159*为必填项。

滚珠丝杠及步进电机选型计算滚珠丝杠及步进电机是机械传动和控制领域中常用的元件，用于实现精确的线性运动和位置控制。

本文将以滚珠丝杠及步进电机选型计算为主题，介绍选型时需要考虑的关键因素和计算方法。

滚珠丝杠是一种将旋转运动转化为直线运动的装置，由滚珠和螺纹母组成。

它具有高精度、高刚性、高效率等优点，在机床、自动化设备和机器人等领域得到广泛应用。

在选型时，需要考虑以下几个关键因素：1. 载荷：滚珠丝杠的选型首先需要根据实际应用中的载荷大小来确定。

载荷分为动载荷和静载荷，动载荷是指滚珠丝杠在工作过程中所承受的力或力矩，静载荷是指滚珠丝杠在停止工作时所承受的力或力矩。

根据载荷大小，可以选择合适的滚珠丝杠规格和型号。

2. 长度：滚珠丝杠的长度也是选型时需要考虑的因素之一。

长度越长，滚珠丝杠的刚性越差，对于要求较高的应用，需要选择较短的滚珠丝杠。

3. 精度：根据实际应用的要求，选择滚珠丝杠的精度等级。

滚珠丝杠的精度等级一般分为C0、C1、C2、C3和C5等级，精度等级越高，滚珠丝杠的定位精度越高。

4. 回程间隙：回程间隙是指滚珠丝杠在反向运动时，螺纹母与滚珠之间的间隙。

回程间隙越小，滚珠丝杠的反向定位精度越高，但回程间隙过小也会增加滚珠丝杠的摩擦力和磨损。

步进电机是一种以固定步进角度进行控制的电机，具有精确的位置控制和良好的低速性能。

在选择步进电机时，需要考虑以下几个关键因素：1. 步距角：步距角是指步进电机每次转动的角度。

根据实际应用要求和精度要求，选择合适的步距角。

一般步距角常用的有 1.8度和0.9度。

2. 额定电流：额定电流是指步进电机在正常工作状态下所需的电流。

根据实际负载要求和控制器能力，选择合适的额定电流。

额定电流过大会导致步进电机过热，额定电流过小会导致步进电机失去力矩。

3. 驱动方式：步进电机的驱动方式有两相驱动和三相驱动两种。

两相驱动步进电机结构简单、成本低，适用于低速和较小负载的应用；三相驱动步进电机具有较高的动态性能和负载能力，适用于高速和较大负载的应用。

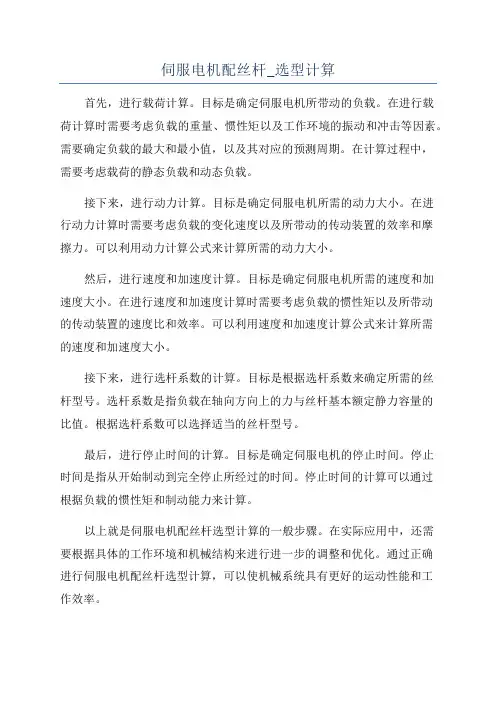

伺服电机配丝杆_选型计算
首先，进行载荷计算。

目标是确定伺服电机所带动的负载。

在进行载
荷计算时需要考虑负载的重量、惯性矩以及工作环境的振动和冲击等因素。

需要确定负载的最大和最小值，以及其对应的预测周期。

在计算过程中，
需要考虑载荷的静态负载和动态负载。

接下来，进行动力计算。

目标是确定伺服电机所需的动力大小。

在进
行动力计算时需要考虑负载的变化速度以及所带动的传动装置的效率和摩
擦力。

可以利用动力计算公式来计算所需的动力大小。

然后，进行速度和加速度计算。

目标是确定伺服电机所需的速度和加
速度大小。

在进行速度和加速度计算时需要考虑负载的惯性矩以及所带动
的传动装置的速度比和效率。

可以利用速度和加速度计算公式来计算所需
的速度和加速度大小。

接下来，进行选杆系数的计算。

目标是根据选杆系数来确定所需的丝
杆型号。

选杆系数是指负载在轴向方向上的力与丝杆基本额定静力容量的
比值。

根据选杆系数可以选择适当的丝杆型号。

最后，进行停止时间的计算。

目标是确定伺服电机的停止时间。

停止
时间是指从开始制动到完全停止所经过的时间。

停止时间的计算可以通过
根据负载的惯性矩和制动能力来计算。

以上就是伺服电机配丝杆选型计算的一般步骤。

在实际应用中，还需
要根据具体的工作环境和机械结构来进行进一步的调整和优化。

通过正确
进行伺服电机配丝杆选型计算，可以使机械系统具有更好的运动性能和工
作效率。

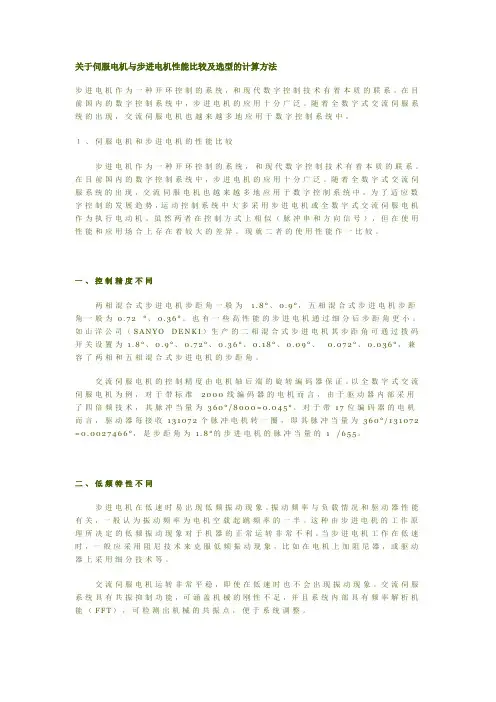

关于伺服电机与步进电机性能比较及选型的计算方法步进电机作为一种开环控制的系统，和现代数字控制技术有着本质的联系。

在目前国内的数字控制系统中，步进电机的应用十分广泛。

随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。

１、伺服电机和步进电机的性能比较步进电机作为一种开环控制的系统，和现代数字控制技术有着本质的联系。

在目前国内的数字控制系统中，步进电机的应用十分广泛。

随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。

为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。

虽然两者在控制方式上相似（脉冲串和方向信号），但在使用性能和应用场合上存在着较大的差异。

现就二者的使用性能作一比较。

一、控制精度不同两相混合式步进电机步距角一般为 1.8°、0.9°，五相混合式步进电机步距角一般为0.72°、0.36°。

也有一些高性能的步进电机通过细分后步距角更小。

如山洋公司（S A N Y O D E N K I）生产的二相混合式步进电机其步距角可通过拨码开关设置为 1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°，兼容了两相和五相混合式步进电机的步距角。

交流伺服电机的控制精度由电机轴后端的旋转编码器保证。

以全数字式交流伺服电机为例，对于带标准2000线编码器的电机而言，由于驱动器内部采用了四倍频技术，其脉冲当量为360°/8000=0.045°。

对于带17位编码器的电机而言，驱动器每接收131072个脉冲电机转一圈，即其脉冲当量为360°/131072 =0.0027466°，是步距角为 1.8°的步进电机的脉冲当量的1/655。

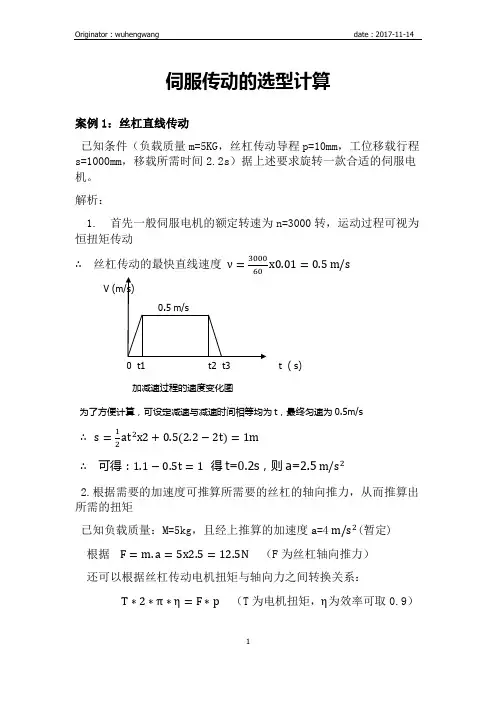

伺服传动的选型计算案例1：丝杠直线传动已知条件（负载质量m=5KG，丝杠传动导程p=10mm，工位移载行程s=1000mm，移载所需时间2.2s）据上述要求旋转一款合适的伺服电机。

解析：1. 首先一般伺服电机的额定转速为n=3000转，运动过程可视为恒扭矩传动∴丝杠传动的最快直线速度ν=3000x0.01=0.5 m/s加减速过程的速度变化图为了方便计算，可设定减速与减速时间相等均为t，最终匀速为0.5m/s∴s=1at2x2+0.5(2.2−2t)=1m2∴可得：1.1−0.5t=1得t=0.2s，则a=2.5 m/s22.根据需要的加速度可推算所需要的丝杠的轴向推力，从而推算出所需的扭矩已知负载质量：M=5kg，且经上推算的加速度a=4 m/s2(暂定)根据 F=m.a=5x2.5=12.5N（F为丝杠轴向推力）还可以根据丝杠传动电机扭矩与轴向力之间转换关系：T∗2∗π∗η=F∗p（T为电机扭矩，η为效率可取0.9）T=FP2πη=12.5x0.015.652= 0.0221 Nm3.根据需要出的扭矩再反推出所需电机的功率：∴根据功率扭矩之间的转换公式：T=9550∗pn反推得出P=T∗n9550=0.0221x30009550=0.00695 kw=6.95w从扭矩的角度100W以下的伺服电机都能满足要求4.伺服电机是精确定位的马达，不能只满足驱动扭矩，还需从惯量上去校核够不够, (丝杠φ15，长度1100)：丝杠传动系的惯量：J=J1负载+J2丝杠（可得其惯量0.426 x10−4 kg m2)J1=m∗r2=5x(p2π)2=5x(0.159）210−4 kg m2=0.1267x10−4 kg m2∴ J=（0.426+0.1267）x10−4 kg m2=0.5527 x10−4 kg m2所以可得总负载的惯量为0.5527 x10−4 kg m25.电机所需承受的总惯量已得知，则需要查询所选电机的惯量参数，这里以三菱电机为例由三菱电机属性的惯量匹配比为15~25，则可得：J电机=0.552720=0.0276∴可得100W的电机惯量太小，尽管扭矩够了，但是不能很精准地控制负载的定位所以应该选用HF-MP23G1(K9020)案例2：同步带直线传动已知条件（负载质量m=5KG，同步带轮直径d=50mm，工位移载行程s=1000mm，移载所需时间2s）据上述要求旋转一款合适的伺服电机。

伺服电机的选择伺服电机：伺服主要靠脉冲来定位，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移；可以将电压信号转化为转矩和转速以驱动控制对象。

伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。

伺服电机的精度决定于编码器的精度（线数）。

闭环半闭环：格兰达的设备用伺服电机都是半闭环，只是编码器发出多少个脉冲，无法进行反馈值和目标值的比较；如是闭环则使用光栅尺进行反馈。

开环步进电机：则没有记忆发出多少个脉冲。

伺服：速度控制、位置控制、力矩控制增量式伺服电机：是没有记忆功能，下次开始是从零开始；绝对值伺服电机：具有记忆功能，下次开始是从上次停止位置开始。

伺服电机额定速度3000rpm，最大速度5000 rpm；加速度一般设0.05 ~~ 0.5s计算内容：1.负载(有效)转矩T<伺服电机T的额定转矩2.负载惯量J/伺服电机惯量J< 10 (5倍以下为好)3.加、减速期间伺服电机要求的转矩 < 伺服电机的最大转矩4.最大转速<电机额定转速伺服电机：编码器分辨率2500puls/圈；则控制器发出2500个脉冲，电机转一圈。

1.确定机构部。

另确定各种机构零件（丝杠的长度、导程和带轮直径等）细节。

典型机构：滚珠丝杠机构、皮带传动机构、齿轮齿条机构等2.确定运转模式。

（加减速时间、匀速时间、停止时间、循环时间、移动距离）运转模式对电机的容量选择影响很大，加减速时间、停止时间尽量取大，就可以选择小容量电机3.计算负载惯量J和惯量比（x kg.）。

根据结构形式计算惯量比。

负载惯量J/伺服电机惯量J< 10 单位（x kg.）计算负载惯量后预选电机，计算惯量比4.计算转速N【r/min】。

根据移动距离、加速时间ta、减速时间td、匀速时间tb计算电机转速。

伺服电机步进电机丝杠导轨的计算选择在机械传动系统中，伺服电机、步进电机、丝杠和导轨是常见的元件。

它们在不同的应用场景中具有不同的特点和优劣势。

在选择伺服电机、步进电机、丝杠和导轨时，需要根据具体的要求和条件进行计算和综合考虑。

首先，我们来看一下伺服电机。

伺服电机是一种能够根据控制信号实现精准位置和速度控制的电机。

它的优势是具有较高的精度和动态响应能力，适用于高精度定位和速度控制的应用。

在选择伺服电机时，需要根据负载的要求、控制要求、带载惯量等因素进行计算。

其中，负载的要求包括负载力、转矩和速度等，控制要求包括位置精度和速度精度等。

带载惯量是影响伺服系统动态响应能力的重要因素。

根据这些要求进行计算，可以确定伺服电机的功率和型号。

其次，步进电机是一种能够根据控制信号实现准确步进运动的电机。

它的优势是结构简单、价格低廉、控制电路简单等。

步进电机适用于低速和中等精度的应用，例如3D打印机、数控机床等。

在选择步进电机时，需要根据转矩和步进角等要求进行计算，以确定步进电机的额定电流和细分数。

丝杠是一种用于将旋转运动转换为直线运动的装置。

它由丝杠和螺母组成。

螺杆是丝杠的一种形式，它具有螺纹结构，通过使螺纹与螺旋母相配合来实现运动转换。

丝杠的优势是传动精度高、刚性好、定位精度高等。

在选择丝杠时，需要根据负载的要求和运动速度等进行计算，以确定丝杠的直径、螺距和传动效率等。

最后，导轨是一种用于导向和支撑负载的装置。

它由导轨和导轨滑动块组成。

导轨具有高刚度和高重载能力等特点，在精密定位和高速运动的应用中应用广泛。

在选择导轨时，需要根据负载的要求、运动速度、精度和刚度等进行计算，以确定导轨的长度、型号和配套滑块等。

综上所述，伺服电机、步进电机、丝杠和导轨的选择需要根据具体的要求和条件进行计算和综合考虑。

根据负载的要求、控制要求、运动速度、精度和刚度等因素进行计算，可以确定适合的伺服电机、步进电机、丝杠和导轨的型号和参数，以实现系统的稳定性、精度和高效性等要求。

伺服电机步进电机丝杠导轨的计算选择1.伺服电机的计算选择：伺服电机是一种特殊类型的电动机，能够通过反馈信号实现闭环控制。

在选择伺服电机时，需要考虑的主要因素包括负载特性、运动速度和加速度要求、定位精度、可行性和成本等。

具体的计算选择步骤如下：-确定负载特性：包括负载转矩、惯性和摩擦等。

-计算所需的运动速度和加速度：根据具体的应用要求进行计算。

-确定定位精度要求：根据应用需求选择合适的伺服电机型号。

-评估可行性和成本：考虑可行性和成本因素，选择适当的伺服电机型号。

2.步进电机的计算选择：步进电机是一种可以按照预定步长或角度精确运动的电动机。

在选择步进电机时，需要考虑的主要因素包括转矩要求、步数和加速度、定位精度、导程和可行性等。

具体的计算选择步骤如下：-确定转矩要求：考虑负载特性确定所需转矩。

-计算步数和加速度：根据应用需求选择合适的步数和加速度。

-确定定位精度要求：根据应用需求选择合适的步进电机型号。

-评估可行性和成本：考虑可行性和成本因素，选择适当的步进电机型号。

3.丝杠的计算选择：丝杠是转动运动转换为直线运动的一种机械传动装置。

在选择丝杠时，需要考虑的主要因素包括负载要求、转矩要求、速度要求、导程和可行性等。

具体的计算选择步骤如下：-确定负载要求：考虑负载转矩和负载质量等因素，确定所需的扭矩。

-计算转速要求：根据应用需求和负载要求确定所需的转速。

-确定导程要求：根据应用需求选择合适的导程。

-评估可行性和成本：考虑可行性和成本因素，选择适当的丝杠型号。

4.导轨的计算选择：导轨是一种用于支撑和引导工件运动的装置。

在选择导轨时，需要考虑的主要因素包括负载要求、导向精度、导向刚度和轻量化等。

-确定负载要求：考虑负载质量和负载分布等因素，确定所需的负载能力。

-计算导向精度：根据应用需求选择合适的导向精度等级。

-计算导向刚度：根据应用需求选择合适的导向刚度等级。

-轻量化设计：考虑应用场景的重量要求和可行性，选择合适的导轨材料和结构。

伺服电机配丝杆选型计算一、伺服电机的选择在进行伺服电机的选择时，需要考虑以下几个方面的因素：1.动态性能：伺服电机的动态性能是指其响应速度和加速度等指标，直接影响到系统的定位精度和稳定性。

一般来说，选择具有较高转速、较大加速度和较低转子惯量的伺服电机，能够提高系统的动态性能。

2.扭矩输出：扭矩输出是指伺服电机能够提供的最大扭矩值，也称为额定扭矩。

根据所需的载荷要求，选择具有合适额定扭矩输出的伺服电机，保证系统的工作负荷能够得到稳定的驱动。

3.形式结构：伺服电机有多种不同的形式结构，例如直线电机、旋转电机等。

根据实际应用场景和要求，选择最适合的形式结构，能够提高系统的机械结构布局和性能。

二、丝杆参数的选择在进行丝杆参数的选择时，主要考虑以下几个因素：1.传动效率：丝杆的传动效率是指输入功率和输出功率之间的比值，直接影响到整个传动系统的效率。

一般来说，选择传动效率较高的丝杆，能够减少能量损失和系统的热量产生。

2.传动精度：丝杆的传动精度是指其转动一周所产生的位移误差，也称为回程误差。

根据系统的定位要求，选择具有较小传动精度误差的丝杆，确保系统实现高精度的位置控制。

3.负载能力：丝杆的负载能力是指其能够承受的最大负载力。

根据系统的负载要求，选择具有合适负载能力的丝杆，能够确保系统的安全运行和寿命。

三、计算方法1.动态性能计算：根据系统的负载惯量和加速度要求，可以通过以下公式计算伺服电机的最小转矩和加速度：最小转矩=负载惯量×加速度最小转矩+负载惯量×加速度/1000=伺服电机的额定转矩2.丝杆传动效率计算：丝杆传动效率的计算方法根据具体的丝杆类型和结构有所不同，一般可以参考丝杆制造商提供的效率曲线或表格进行计算。

3.丝杆传动精度计算：丝杆传动精度的计算方法是根据丝杆的每圈螺纹数和丝杆每圈的螺距进行计算。

计算公式如下：传动精度=360°/(螺纹数×螺距)4.丝杆负载能力计算：丝杆负载能力的计算方法主要取决于丝杆的材料和几何形状，一般需要参考丝杆制造商提供的相关数据进行计算。

步进电机和丝杠导程计算摘要：一、引言二、步进电机的概念与原理1.定义2.工作原理三、丝杠导程的计算方法1.丝杠的定义与分类2.导程的计算公式四、步进电机与丝杠的配合应用1.步进电机与丝杠的关联性2.步进电机与丝杠在实际应用中的优势五、总结正文：一、引言在自动化生产和数控技术领域，步进电机和丝杠的应用十分广泛。

了解步进电机和丝杠导程的计算方法，有助于更好地将二者结合起来，发挥出最大的性能优势。

二、步进电机的概念与原理1.定义步进电机是一种将电脉冲信号转换为精确旋转运动的电机，通过控制脉冲信号的频率和数量，可以实现对电机转速和旋转角度的精确控制。

2.工作原理步进电机内部由定子和转子组成，当给定子通电时，会产生磁场。

根据电流的方向和磁场的变化，转子会受到电磁力，从而产生旋转力矩，使转子转动。

通过控制输入电流的相位和频率，可以控制转子的旋转角度和速度。

三、丝杠导程的计算方法1.丝杠的定义与分类丝杠是一种将转动运动转化为线性运动的装置，通常由螺纹杆和螺母组成。

根据螺纹的形状和用途，丝杠可分为内螺纹丝杠和外螺纹丝杠。

2.导程的计算公式丝杠导程（P）的计算公式为：P = πd / z，其中d为丝杠的直径，z为螺纹的螺距。

四、步进电机与丝杠的配合应用1.步进电机与丝杠的关联性步进电机通过控制脉冲信号的频率和数量，实现对丝杠的线性运动控制。

丝杠导程的计算方法，可以帮助我们更好地选择和匹配步进电机与丝杠的参数，以达到最佳性能。

2.步进电机与丝杠在实际应用中的优势步进电机与丝杠的组合，具有定位精度高、运动平稳、可靠性好等优点。

在自动化生产线、数控机床、机器人等领域，步进电机与丝杠的配合应用，大大提高了生产效率和产品质量。

五、总结了解步进电机和丝杠导程的计算方法，有助于我们更好地将二者结合起来，发挥出最大的性能优势。

步进电机和丝杠导程计算
【实用版】
目录
1.步进电机和丝杠的概述
2.步进电机的工作原理
3.丝杠导程的计算方法
4.应用实例
正文
一、步进电机和丝杠的概述
步进电机，又称为脉冲电机，是一种将电脉冲转换为角位移的电机。

它具有结构简单、运行可靠、精度高等特点，被广泛应用于各种位置控制和运动控制领域。

而丝杠，是步进电机的配套产品，主要用于将步进电机的旋转运动转换为线性运动，从而实现对工作台的精确定位。

二、步进电机的工作原理
步进电机的工作原理主要基于电磁感应定律。

当电流通过线圈时，会在电机内产生磁场。

磁场的存在使得电机转子受到磁力作用而旋转。

通过改变电流的脉冲宽度和频率，可以控制电机的旋转角度和速度。

三、丝杠导程的计算方法
丝杠导程，也称为步长，是指丝杠每转动一圈，工作台在直线方向上移动的距离。

计算公式为：导程=步进电机每转步数×步进电机的步长。

其中，步进电机每转步数取决于电机的转速和脉冲宽度，而步进电机的步长则取决于电机的设计参数。

四、应用实例
在实际应用中，步进电机和丝杠常常搭配使用，以实现对工作台的精
确定位和控制。

例如，在数控机床、机器人、自动化生产线等领域，步进电机和丝杠的组合可以实现高精度、高速度的运动控制，从而提高生产效率和产品质量。

总结：步进电机和丝杠作为位置控制和运动控制领域的重要组成部分，其导程计算和应用对于精确控制具有重要意义。
