第1章绪论1.1 课题背景汽车的使用条件复杂，其受力情况也十分复杂，随着汽车行驶条件（车速和路况）的变化，车架上的载荷变化也很大，而车架，作为汽车的主要承载工件，它的好坏直接关系着汽车的各方面性能，如操作稳定性、安全性、舒适性、燃油经济性等。

有过汽车在使用过程中，车架断裂的情况发生。

所以对车架的主要受力件车架纵梁的强度进行校核，有着至关重要的意义。

确保车架在各个工况下，车架纵梁的弯曲强度都符合材料的弯曲强度极限要求，如果不符合要求的，找出解决的方案，保证人与财产的安全。

另外，随着油价的上涨和国家对汽车尾气排放标准的不断提高，对载货汽车车架进行设计，不管是对其结构参数的优化设计，对其进行轻量化的优化设计，还是对汽车车架进行疲劳寿命预测分析等，都是出于对汽车动力性、安全性、燃油经济性的考虑。

是非常有必要的。

研究新的车架材料，减轻其质量，可以有效减少其整备质量。

1.2车架的发展历程车架”这个名称原本是从法文的“Chassis”衍生而来的，早期汽车所使用的车架，大多都是由笼状的钢骨梁柱所构成的，也就是在两支平行的主梁上，以类似阶梯的方式加上许多左右相连的副梁制造而成。

车体建构在车架之上，至于车门、沙板、引擎盖、行李厢盖等钣件，则是另外再包覆于车体之外，因此车体与车架其实是属于两个独立的构造。

第2章方案论证参考车型及其参数公告型号CA1092PK26L5E4 公告批次228品牌解放类型载货汽车额定质量4990 总质量8785整备质量3600 燃料种类排放依据标准轴数 2轴距4560 轴荷3585/5200轮胎规格接近离去角28/12前悬后悬1080/2355 前轮距后轮距识别代号整车长7995 整车宽2260,2445整车高2430 货厢长6180货厢宽2115,2300 货厢高560最高车速95 载质量利用系数 1.44备注该车带OBD,防护材料材质:Q235-A,连接方式:螺栓连接,后部防护装置的断面尺寸(mm):145×50,离地高度:545mm。

车架受力分析基础一、对车架整车的受力要求二、车架的受力情况具体分析三、车架的结构分析1.车架的基本结构形式2.车架宽度的确定3.纵梁的形式、主参数的选择4.车架的横梁及结构形式5.车架的连接方式及特点6.载货车辆采用铆接车架的优点四、车架的计算1.简单强度计算分析2.简单刚度计算分析3.CAE综合分析五、附表2000年7月1日一、整车对车架的要求车架是整车各总成的安装基体，对它有以下要求：1.有足够的强度。

要求受复杂的各种载荷而不破坏。

要有足够的疲劳强度，在大修里程内不发生疲劳破坏。

2.要有足够的弯曲刚度。

保证整车在复杂的受力条件下，固定在车架上的各总成不会因车架的变形而早期损坏或失去正常工作能力。

3.要有足够的扭转刚度。

当汽车行使在不平的路面上时，为了保证汽车对路面不平度的适应性，提高汽车的平顺性和通过能力，要求车架具有合适的扭转刚度。

对载货汽车，具体要求如下：3.1车架前端到驾驶室后围这一段车架的扭转刚度较高，因为这一段装有前悬架和方向机，如刚度弱而使车架产生扭转变形，势必会影响转向几何特性而导致操纵稳定性变坏。

对独立悬架的车型这一点很重要。

3.2包括后悬架在内的车架后部一段的扭转刚度也应较高，防止由于车架产生变形而影响轴转向，侧倾稳定性等。

3.3驾驶室后围到驾驶室前吊耳以前部分车架的刚度应低一些，前后的刚度较高，而大部分的变形都集中在车架中部，还可防止因应力集中而造成局部损坏现象。

4.尽量减轻质量，按等强度要求设计。

二、车架的受力情况分析1.垂直静载荷：车身、车架的自重、装在车架上个总成的载重和有效载荷（乘员和货物），该载荷使车架产生弯曲变形。

2.对称垂直动载荷：车辆在水平道路上高速行使时产生，其值取决于垂直静载荷和加速度，使车架产生弯曲变形。

3.斜对称动载荷在不平道路上行使时产生的。

前后车轮不在同一平面上，车架和车身一起歪斜，使车架发生扭转变形。

其大小与道路情况，车身、车架及车架的刚度有关。

公路车山地车自行车车架与身高尺寸的计算图解车架作为整个车子的骨架，最大程度地决定、影响了你骑行姿势的一：简正确性和舒适性，所以选择一个合适的车架是至关重要的。

寸车需明以确您所的山地尺可图单的示
i二：公式计算1. 测量大腿长度测量时最好穿骑行服，站于水平硬性地面，
并由一人辅助。

身体直立，两脚间隔约十公分。

用书本或其他类似的东西平置于裆部，并向上施加小于坐车座的适当力度，测量书本顶部至地面的距
2. 测量身长t相同，测量锁1离：姿势与步骤i
t
骨之间V字槽底部至书本上端的距离：a测量臂长3. 水平站立，平伸手臂、掌心向前，测量从虎口到肋骨所在平面的距
s宽测量肩4. 离a度宽的处节关肩量测，臂两松放，立直

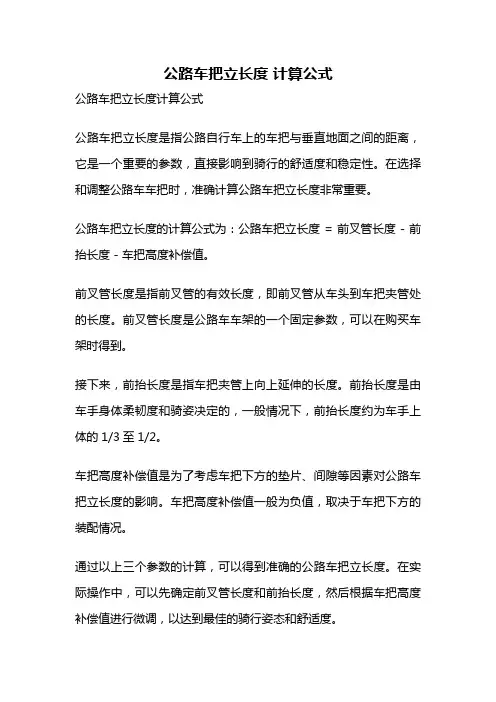

以上尺寸每个测量三次，取平s值均：车到你所需要的架尺寸以上根据以数据可得i*0.67-＝（（i X 0.67cm）山地车架尺寸公路车架尺寸＝公路/2+x] - et（＝[t+a）把立长度11.0）X 0.394（英寸）
（车架上lengthtop et＝effective tube ；＝山地；＝车x4 x8你所适合的曲柄长度：）”o“的s管有效长度就是第一张图中。

在Airborne网站上看到了度量身体个部位长度和计算车架尺寸的公式，供大家参考使用。

1. 测量大腿长度i此主题相关图片如下：测量时最好穿骑行服，站于水平硬性地面，并由一人辅助。

身体直立，两脚间隔约十公分。

用书本或其他类似的东西平置于裆部，并向上施加小于坐车座的适当力度，测量书本顶部至地面的距离：i2. 测量身长t此主题相关图片如下：姿势与步骤1相同，测量锁骨之间V字槽底部至书本上端的距离：t3. 测量臂长a此主题相关图片如下：水平站立，平伸手臂、掌心向前，测量从虎口到肋骨所在平面的距离4. 测量肩宽s此主题相关图片如下：直立，放松两臂，测量肩关节处的宽度s以上尺寸每个测量三次，取平均值根据以上数据可以得到你所需要的车架尺寸：公路车架尺寸＝i*0.67（cm）山地车架尺寸＝(i*0.67-11.0)*0.394（英寸）把立长度＝[(t+a)/2+x]-et公路车x＝4；山地x＝8；et＝effective top tube length（车架上管有效长度就是第一张图中的“o”）你所适合的曲柄长度：腿长范围（cm）曲柄长度65cm - 70cm 165mm71cm - 76cm 170mm79cm - 81cm 172.5mm82cm - 90cm 175mm弯把宽度：（弯把的宽度是指中心至中心的长度）肩宽范围s 把宽cm38cm 38 - 4039cm 4040cm 4041cm 40 – 4242cm 4243cm 42 – 4444cm 4445cm 4446cm 44 - 46挑选合适尺寸的山地车一切的起点，首先就是得有一辆合适自身的自行车。

这里，“合适”非常重要！因为这里的自行车是作为运动器材，与人的身体健康息息相关，不得马虎。

有一句话是这么说的，合适的运动是健康，不合适的运动是找死，就是这个道理。

把自行车作为通勤工具的人可能没这意识，确实，想想自己小时候，照样能骑父亲的28大扛，但这里的自行车不是代步工具，所以是不同的。

汽车车架是整个汽车的基体，是将汽车的主要总成和部件连接成汽车整体的金属构架,对于这种金属构架式车架，生产厂家在生产设计时应考虑结构合理,生产工艺规范，要采取一切切实可行的措施消除工艺缺陷，保证它在各种复杂的受力情况下不至于被破坏。

车架作为汽车的承载基体,为货车、中型及以下的客车、中高级和高级轿车所采用，支撑着发动机离合器、变速器、转向器、非承载式车身和货箱等所有簧上质量的有关机件，承受着传给它的各种力和力矩。

为此，车架应有足够的弯曲刚度，以使装在其上的有关机构之间的相对位置在汽车行驶过程中保持不变并使车身的变形最小;车架也应有足够的强度，以保证其有足够的可靠性与寿命，纵梁等主要零件在使用期内不应有严重变形和开裂。

车架刚度不足会引起振动和噪声，也使汽车的乘坐舒适性、操纵稳定性及某些机件的可靠性下降。

车架受力状态极为复杂.汽车静止时，它在悬架系统的支撑下，承受着汽车各部件及载荷的重力,引起纵梁的弯曲和偏心扭转（局部扭转）。

如汽车所处的路面不平，车架还将呈现整体扭转.汽车行驶时，载荷和汽车各部件的自身质量及其工作载荷（如驱动力、制动力和转向力等)将使车架各部件承受着不同方向、不同程度和随机变化的动载荷,车架的弯曲、偏心扭转和整体扭转将更严重,同时还会出现侧弯、菱形倾向，以及各种弯曲和扭转振动。

同时，有些装置件还可能使车架产生较大的装置载荷。

钢板经冷冲成形后，其疲劳强度要降低,静强度高、延伸率小的材料的降低幅度更大。

常用车架材料在冲压成形后的疲劳强度约为140~160Mpa。

轻型货车冲压纵梁的钢板厚度为5。

0~7.0mm，槽型断面纵梁上下翼缘的宽度尺寸约为其腹板高度尺寸的35％～40％.随着计算机技术的发展，在产品开发阶段，对车架静应力、刚度、振动模态以至动应力和碰撞安全等已可进行有限元分析，对其轻量化、使用寿命，以及振动和噪声特性也可以做出初步判断，为缩短产品开发周期创造了有利条件.当车架纵梁承受的是均匀分布的载荷时，车架强度的简化计算可按下述进行，但须做一定假设。

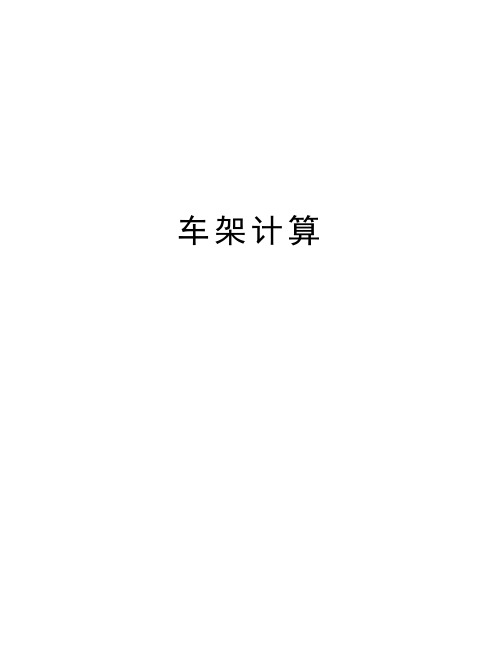

车架计算汽车车架是整个汽车的基体，是将汽车的主要总成和部件连接成汽车整体的金属构架，对于这种金属构架式车架，生产厂家在生产设计时应考虑结构合理，生产工艺规范，要采取一切切实可行的措施消除工艺缺陷，保证它在各种复杂的受力情况下不至于被破坏。

车架作为汽车的承载基体，为货车、中型及以下的客车、中高级和高级轿车所采用，支撑着发动机离合器、变速器、转向器、非承载式车身和货箱等所有簧上质量的有关机件，承受着传给它的各种力和力矩。

为此，车架应有足够的弯曲刚度，以使装在其上的有关机构之间的相对位置在汽车行驶过程中保持不变并使车身的变形最小；车架也应有足够的强度，以保证其有足够的可靠性与寿命，纵梁等主要零件在使用期内不应有严重变形和开裂。

车架刚度不足会引起振动和噪声，也使汽车的乘坐舒适性、操纵稳定性及某些机件的可靠性下降。

车架受力状态极为复杂。

汽车静止时，它在悬架系统的支撑下，承受着汽车各部件及载荷的重力，引起纵梁的弯曲和偏心扭转（局部扭转）。

如汽车所处的路面不平，车架还将呈现整体扭转。

汽车行驶时，载荷和汽车各部件的自身质量及其工作载荷（如驱动力、制动力和转向力等）将使车架各部件承受着不同方向、不同程度和随机变化的动载荷，车架的弯曲、偏心扭转和整体扭转将更严重，同时还会出现侧弯、菱形倾向，以及各种弯曲和扭转振动。

同时，有些装置件还可能使车架产生较大的装置载荷。

钢板经冷冲成形后，其疲劳强度要降低，静强度高、延伸率小的材料的降低幅度更大。

常用车架材料在冲压成形后的疲劳强度约为140~160Mpa 。

轻型货车冲压纵梁的钢板厚度为5.0~7.0mm ，槽型断面纵梁上下翼缘的宽度尺寸约为其腹板高度尺寸的35%~40%.随着计算机技术的发展，在产品开发阶段，对车架静应力、刚度、振动模态以至动应力和碰撞安全等已可进行有限元分析，对其轻量化、使用寿命，以及振动和噪声特性也可以做出初步判断，为缩短产品开发周期创造了有利条件。

当车架纵梁承受的是均匀分布的载荷时，车架强度的简化计算可按下述进行，但须做一定假设。

通用型半挂车基本高度尺寸的计算方法1、13米直梁式半挂车首先确定牵引车的牵引座上平面的离地高度（基准参数）；一般采用实测方法获得。

再确定半挂车纵梁截面高度（通过技术或用户要求选择）将以上参数确定后即可通过以下公式计算获得半挂车的悬挂高度。

首先这几个参数是不变的：车架前后高度1.（牵引中心至第二桥中心）差40mm（6×4牵引车）2.（牵引中心至第二桥中心）差90mm（6×2牵引车）；钢板弹簧（普通型10片）作用长度内的弧高60mm。

牵引座上平面的离地高度（mm）＋半挂车前鹅颈高度（mm）－半挂车纵梁截面高度（mm）－轮胎半径（mm）－车桥半径（mm）－桥上卡板厚度（mm）－钢板弹簧总厚度（mm）－钢板弹簧的弧高（60mm）－半挂车的前后倾斜高度（40mm）＝悬挂高度（mm）2、13米鹅颈式半挂车前后平台高度的确定首先确定牵引车的牵引座上平面的离地高度（基准参数）；一般采用实测方法获得。

再确定用户选择的轮胎型号将以上参数确定后即可通过以下步骤计算获得半挂车的货台高度。

首先这几个参数是不变的：吊耳（正装）高度130mm；车架前后高度1.（牵引中心至第二桥中心）差40mm（6×4牵引车）2.（牵引中心至第二桥中心）差60mm（6×2牵引车）；钢板弹簧（普通型10片）作用长度内的弧高60mm。

1、前平台高度（mm）＝牵引车的牵引座上平面离地高度（mm）＋前鹅颈高度（mm）。

2、后平台高度（mm）＝轮胎直径（mm）＋150mm（边梁圆弧下平面顶部切点至轮胎圆周顶部切点）＋边梁高度80mm~90mm（边梁圆弧顶部切点至边梁上平面）。

3、确定后平台纵梁高度（mm）＝后平台高度（mm）－（轮胎半径（mm）＋车桥半径75mm＋桥上卡板厚度20mm＋钢板弹簧总厚度130mm＋钢板弹簧的弧高60mm＋悬架吊耳高度130mm）。

4、鹅颈式半挂车前后高度差（6×4牵引车）＝前平台高度－后平台高度－40mm。

公路车车架尺寸怎么算啊 2010-03-03 23:51龙城影视公路车车架[ 标签：, 尺寸 ]我该怎么选一款适合自己的公166 需求一款公路车普通的本人嫌大本人身高尺寸应该要多大啊路车啊83%好评率：满意答案自行车运动参加，最重要的器材莫过于您的坐骑——自行车了。

车架作为整个车子的骨架，最大程度地决定、影响了你骑行姿势的正确性和舒适性，所以选择一个合适的车架是至关重要的。

在Airborne网站上看到了度量身体个部位长度和计算车架尺寸的公式，供大家参考使用。

1. 测量大腿长度i此主题相关图片如下：骑行服测量时最好穿，站于水平硬性地面，并由一人辅助。

身体直立，两脚间隔约十公分。

用书本或其他类似的东西平置于裆部，并向上施加小于坐车座的适当力度，测量书本顶部至地面的距离：i2. 测量身长t此主题相关图片如下：姿势与步骤1相同，测量锁骨之t字槽底部至书本上端的距离：V间．a测量臂长3.此主题相关图片如下：水平站立，平伸手臂、掌心向前，测量从所在平面的距离肋骨虎口到s测量肩宽4.此主题相关图片如下：s 肩关节宽度处的直立，放松两臂，测量以上尺寸每个测量三次，取平均值根据以上数据可以得到你所需要的车架尺寸：公路车架尺寸＝i*0.67（cm）山地车架尺寸＝(i*0.67-11.0)*0.394（英寸）把立长度＝[(t+a)/2+x]-et公路车x＝4；山地x＝8；et＝effective top tube length（车架上管有效长度就是第一张图中的“o”）你所适合的曲柄长度：腿长范围（cm）曲柄长度65cm - 70cm 165mm71cm - 76cm 170mm79cm - 81cm 172.5mm82cm - 90cm 175mm弯把宽度：（弯把的宽度是指中心至中心的长度）肩宽范围s 把宽cm38cm 38 - 4039cm 4040cm 4041cm 40 – 4242cm 4244 –43cm 4244cm 4445cm 4446cm 44 - 46我就想要知道准确的数值看不懂继续追问：这些对我来说没用 700*48 补充回答：继续追问：你这个尺寸和人家店家告诉我的尺寸不一样啊465mm 人家告诉我我应该选择你这个尺寸是什么意思啊 48CM是车架补充回答：700C是轮子继续追问：是什么意思啊那你告诉我人家告诉我的465mm就是车架尺寸46.5cm补充回答： 465有车友表示上一期对于座杆影响上管长度解释的不够清楚。

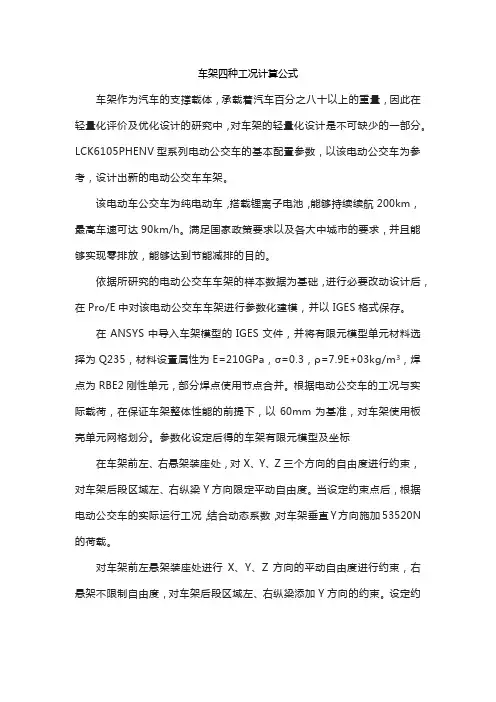

车架四种工况计算公式车架作为汽车的支撑载体，承载着汽车百分之八十以上的重量，因此在轻量化评价及优化设计的研究中，对车架的轻量化设计是不可缺少的一部分。

LCK6105PHENV型系列电动公交车的基本配置参数，以该电动公交车为参考，设计出新的电动公交车车架。

该电动车公交车为纯电动车，搭载锂离子电池，能够持续续航200km，最高车速可达90km/h。

满足国家政策要求以及各大中城市的要求，并且能够实现零排放，能够达到节能减排的目的。

依据所研究的电动公交车车架的样本数据为基础，进行必要改动设计后，在Pro/E中对该电动公交车车架进行参数化建模，并以IGES格式保存。

在ANSYS中导入车架模型的IGES文件，并将有限元模型单元材料选择为Q235，材料设置属性为E=210GPa，σ=0.3，ρ=7.9E+03kg/m3，焊点为RBE2刚性单元，部分焊点使用节点合并。

根据电动公交车的工况与实际载荷，在保证车架整体性能的前提下，以60mm为基准，对车架使用板壳单元网格划分。

参数化设定后得的车架有限元模型及坐标在车架前左、右悬架装座处，对X、Y、Z三个方向的自由度进行约束，对车架后段区域左、右纵梁Y方向限定平动自由度。

当设定约束点后，根据电动公交车的实际运行工况，结合动态系数，对车架垂直Y方向施加53520N 的荷载。

对车架前左悬架装座处进行X、Y、Z方向的平动自由度进行约束，右悬架不限制自由度，对车架后段区域左、右纵梁添加Y方向的约束。

设定约束点后，根据电动公交车在实际运行中的情况，结合动态系数，对车架垂直Y方向施加38000N的荷载。

通过计算，并查看求解结果，得到弯曲、扭转工况下的车架变形云图以及等效应力云图，如图2所示。

由以上静应力分析可知，车架在弯曲工况下的等效应力最大值为107.48MPa，扭转工况下的等效应力极限为174.18MPa，均小于Q235的屈服极限，满足车架使用的强度条件，存在强度富裕，可进一步轻量化。
