最全的LED显示屏知识大全一、什么是LED显示屏LED显示屏〔LEDpanel〕：LED就是lightemittingdiode，发光二极管的英文缩写，简称LED。
它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。
用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
二、led显示屏简介特点LED显示屏超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强。
静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度.自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最正确播放效果。
全面采用进口大规模集成电路,可靠性大大提高,便于调试维护。
全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素管可采用P10mm、P16mm等多种规格。
先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素，影像画面清晰、无抖动和重影，杜绝失真，视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制LED的色彩与工艺制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。
历史上第一个LED所使用的材料是砷(As)化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，发出的光线为红外光谱。
另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。
基于这两种材料，早期LED工业运用GaAs1-xPx 材枓结构，理论上可以生产从红外光一直到绿光X围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。
一般通过PN结压降可以确定LED的波长颜色。
其中典型的有GaAs0.6P0.4的红光LED，GaAs0.35P0.65的橙光LED，GaAs0.14P0.86的黄光LED等。
LED显示屏知识大全
LED显⽰屏知识⼤全LED显⽰屏知识⼤全LED显⽰屏知识⼤全⼀．LED显⽰屏的分类⼆．LED显⽰屏的基本构成1、异步屏：⼀般由显⽰单元板（模组）、条屏卡、开关电源、HUB板（可选）组成。
通过串⼝线与计算机连接，进⾏显⽰⽂字的更改，之后可以脱开计算机⼯作。
2、同步屏：同步屏系统⽐较复杂，系统可⼤可⼩，⼀般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、⽹线、LED显⽰屏等组成。
系统始终需要联机计算机⼯作，将计算机上的图像⽂字显⽰在LED⼤屏幕上。
三．LED显⽰屏涉及的名词概念1、像素：是LED显⽰屏的最⼩成像单元。
俗称“点”或“像素点”。
上图所⽰由2红2绿组成1个显⽰像素点2、显⽰模块：由若⼲个显⽰像素组成的，结构上独⽴的组成LED显⽰屏的最⼩单元。
·室内屏⽤的是8x8的显⽰模块，即每个显⽰模块有64个像素·室外屏使⽤的是单个的灯珠，通常由1-3个相同或不同颜⾊的灯珠组成模块的⼀个像素点。
如上⾯右图的室外屏模组就是由2个红⾊灯珠组成1个显⽰像素点3、显⽰模组：由电路及安装结构确定的并具有显⽰功能的组成LED显⽰屏的独⽴单元。
简单说就是为便于组装和显⽰，出⼚的半成品通常是以显⽰模组形式提供的，将多个显⽰模块加显⽰驱动做在⼀起。
室内屏俗称“单元板”；室外屏俗称“模组”，再将若⼲个模组加上机箱、风扇、电源等构在⼀起成为“箱体”，多⽤于⼤型的全彩屏。
·室内屏单元板通常有64x32（64列32⾏、由32个模块组成）、64x16（64列16⾏、由16个模块组成）等。
下图是⼀个64x16的单元板：室内屏单元板正⾯室内屏单元板背⾯·室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。
加了防⽔结构⽤于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显⽰板上插的是灯珠、背板上是显⽰驱动电路，这是分体结构的，也有的是将显⽰板和显⽰驱动电路做在⼀块电路板上的整体结构的，下⾯的两个图我们可以看到区别。

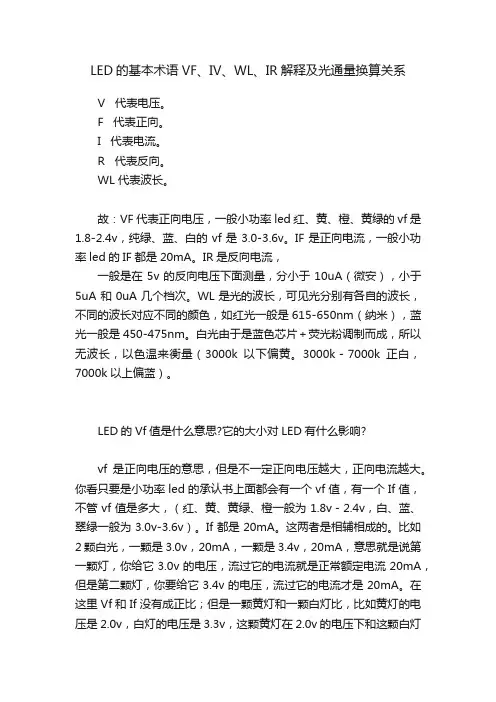

LED的基本术语VF、IV、WL、IR解释及光通量换算关系
LED的基本术语VF、IV、WL、IR解释及光通量换算关系V 代表电压。
F 代表正向。
I 代表电流。
R 代表反向。
WL 代表波长。
故：VF代表正向电压，一般小功率led红、黄、橙、黄绿的vf是1.8-2.4v，纯绿、蓝、白的vf是3.0-3.6v。
IF是正向电流，一般小功率led的IF都是20mA。
IR是反向电流，一般是在5v的反向电压下面测量，分小于10uA（微安），小于5uA和0uA几个档次。
WL是光的波长，可见光分别有各自的波长，不同的波长对应不同的颜色，如红光一般是615-650nm（纳米），蓝光一般是450-475nm。
白光由于是蓝色芯片＋荧光粉调制而成，所以无波长，以色温来衡量（3000k以下偏黄。
3000k－7000k正白，7000k以上偏蓝）。
LED的Vf值是什么意思?它的大小对LED有什么影响?vf是正向电压的意思，但是不一定正向电压越大，正向电流越大。
你看只要是小功率led的承认书上面都会有一个vf值，有一个If值，不管vf值是多大，（红、黄、黄绿、橙一般为1.8v－2.4v，白、蓝、翠绿一般为3.0v-3.6v）。
If都是20mA。
这两者是相辅相成的。
比如2颗白光，一颗是3.0v，20mA，一颗是3.4v，20mA，意思就是说第一颗灯，你给它3.0v的电压，流过它的电流就是正常额定电流20mA，但是第二颗灯，你要给它3.4v的电压，流过它的电流才是20mA。
在这里Vf和If没有成正比；但是一颗黄灯和一颗白灯比，比如黄灯的电压是2.0v，白灯的电压是3.3v，这颗黄灯在2.0v的电压下和这颗白灯在3.3v的电压下流过它们的电流是一样的，都是20mA，在这里Vf和If并不成正比。
所以只有是专指同一颗灯的情况下Vf和If才是绝对成正比的。
你在使用的时候不管Vf是多大，只要控制流过所有灯的电流为20mA就ok了LED基本术语光通量(lm)：光源每秒钟发出可见光量之总和。
例如一个100瓦（w）的灯泡可产生1500lm，一支40瓦（w）的日光灯可产生3500lm的光通量。
led显示屏计算方法(精)
led 显示屏计算方法1、点间距计算方法:每个像素点到每一个相邻像素点之间的中心距离;每个像素点可以是一颗 LED 灯 [如:PH10(1R]、两颗 LED 灯 [如:PH16(2R]、三颗 led 灯[如:PH16(2R1G1B],P16的点间距为:16MM; P20的点间距为:20MM; P12的点间距为:12MM...2、长度和高度计算方法:点间距 ×点数 =长 /高如:PH16长度 =16点 ×1.6㎝ =25.6㎝高度 =8点 ×1.6㎝ =12.8㎝PH10长度 =32点 ×1.0㎝ =32㎝高度 =16点 ×1.0㎝ =16㎝3、屏体使用模组数计算方法:总面积 ÷模组长度 ÷模组高度 =使用模组数如:10个平方的 PH16户外单色 led 显示屏使用模组数等于:10平方米 ÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法:长度使用模组数 ×高度使用模组数 =使用模组总数如:长5米、高 2米的 PH16单色 led 显示屏使用模组数:长使用模组数 =5米 ÷0.256米=19.53125≈20个高使用模组数 =2米 ÷0.128米=15.625≈16个使用模组总数目 =20个 ×16个 =320个4.LED 显示屏扫描方式计算方法:扫描方式:在一定的显示区域内,同时点亮的行数与整个区域行数的比例。
室内单双色一般为 1/16扫描,室内全彩一般是 1/8 扫描,室外单双色一般是 1/4扫描,室外全彩一般是静态扫描。
目前市场上 LED 显示屏的驱动方式有静态扫描和动态扫描两种 , 静态扫描又分为静态实像素和静态虚拟,动态扫描也分为动态实像和动态虚拟;驱动器件一般用国产HC595,台湾 MBI5026,日本东芝 TB62726,一般有 1/2 扫, 1/4扫, 1/8扫, 1/16扫。
LED显示屏亮度计算公式
LED显示屏亮度计算公式
首先，需要了解以下几个概念：
1. LED模块亮度：指的是LED模块在单位面积上的发光亮度，单位
为nit（尼特）。
nit是指一个均匀发射器表面上，每平方米所发射的亮
度单位。
2.LED模组间距：指的是相邻两个LED模组之间的距离，单位为米。
3.视距：指的是观看LED显示屏的距离，单位为米。
接下来，根据这些概念，我们来计算LED显示屏的亮度。
亮度（nit）= LED模块亮度（nit）/（LED模组间距（米）× 视距（米））
例如，如果一个LED模块的亮度为5000nit，LED模组间距为0.1米，视距为10米，则LED显示屏的亮度计算公式为：
亮度（nit）= 5000nit /（0.1米× 10米）= 5000nit / 1米 = 5000nit
也就是说，在这种情况下，LED显示屏的亮度为5000nit。
需要注意的是，LED显示屏的亮度在不同的环境下可能会有所差异，
而且亮度的计算也可以根据实际需求进行调整。
有时候，为了达到更好的
视觉效果，可能会通过增加LED模块亮度或减小LED模组间距来提升整个
显示屏的亮度。
此外，LED显示屏的亮度还受到其他因素的影响，如环境光照、亮度调节等。
在实际应用中，需根据不同的场景和需求，综合考虑这些因素来确定最适合的亮度。
综上所述，LED显示屏亮度的计算公式为亮度（nit）= LED模块亮度（nit）/（LED模组间距（米）× 视距（米））。
根据这个公式，可以通过LED模块的亮度、模组间距和视距来计算出LED显示屏的亮度，从而为实际应用中的LED显示屏亮度设计提供指导。
LED显示屏电源与功率等的计算方法
LED显示屏电源与功率等的计算方法LED显示屏（Light Emitting Diode Display）是一种利用发光二极管（LED）作为光源的显示设备。
为了正常运行，LED显示屏需要提供适当的电源，并需要计算所需的功率。
本文将介绍LED显示屏电源与功率的计算方法。
一、电源计算方法2.功率需求计算：计算电源的功率需求可以通过下列公式来完成：功率（W）=电压（V）*电流（A）举个例子，如果LED显示屏的工作电压为5V，工作电流为2A，那么所需的电源功率为：功率（W）=5V*2A=10W3.安全因素考虑：为了确保稳定的电源输出，通常建议选择一个略高于所需功率的电源。
因此，在选择电源时，可以选择一个功率略高于10W 的电源。
二、功率计算方法1.LED显示屏总功率计算：为了计算LED显示屏的总功率，我们需要考虑以下几个方面：a.显示模块功率：显示模块是组成LED显示屏的基本单元，通常使用多个LED组成。
每个LED的功率可以在技术规格中找到，然后乘以LED数量即可得到显示模块的功率。
b.控制模块功率：控制模块用于控制LED显示屏的亮度和内容，一般包括控制卡和控制器。
控制卡是连接计算机和LED显示屏的接口，提供信号给控制器，控制器再将这些信号传输给各个LED来显示内容。
控制模块的功率可以在产品手册中找到。
c.辅助设备功率：除了显示与控制模块，额外的设备如音频设备、电源转换器等也需要考虑其功率需求，并计入总功率中。
将以上几个方面的功率加总，即可得到LED显示屏的总功率。
2.功耗计算方法：如果想要计算LED显示屏每小时/每天/每月的功耗，可以使用下列公式计算：功耗（Wh）=总功率（W）*使用时长（小时）例如，假设LED显示屏的总功率为100W，每天工作12小时，那么每天的功耗将是：功耗（Wh）=100W*12小时=1200Wh需要注意的是，使用时长还需考虑到每天的使用时间、每周的使用天数以及每月的使用天数。
综上所述，计算LED显示屏的电源和功率需求是重要的工作，在选择合适的电源备用和估算使用成本方面起到重要作用。
LED中基本知识概述及计算方法

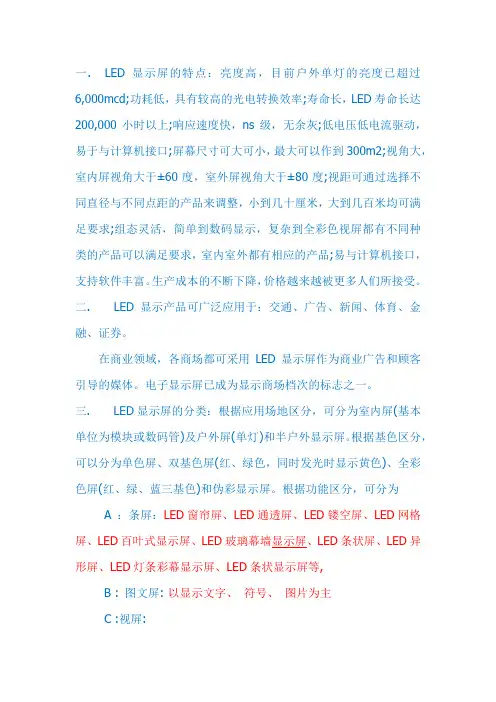

一. LED显示屏的特点：亮度高，目前户外单灯的亮度已超过6,000mcd;功耗低，具有较高的光电转换效率;寿命长，LED寿命长达200,000小时以上;响应速度快，ns级，无余灰;低电压低电流驱动，易于与计算机接口;屏幕尺寸可大可小，最大可以作到300m2;视角大，室内屏视角大于±60度，室外屏视角大于±80度;视距可通过选择不同直径与不同点距的产品来调整，小到几十厘米，大到几百米均可满足要求;组态灵活，简单到数码显示，复杂到全彩色视屏都有不同种类的产品可以满足要求，室内室外都有相应的产品;易与计算机接口，支持软件丰富。
生产成本的不断下降，价格越来越被更多人们所接受。
二. LED显示产品可广泛应用于：交通、广告、新闻、体育、金融、证券。
在商业领域，各商场都可采用LED显示屏作为商业广告和顾客引导的媒体。
电子显示屏已成为显示商场档次的标志之一。
三. LED显示屏的分类：根据应用场地区分，可分为室内屏(基本单位为模块或数码管)及户外屏(单灯)和半户外显示屏。
根据基色区分，可以分为单色屏、双基色屏(红、绿色，同时发光时显示黄色)、全彩色屏(红、绿、蓝三基色)和伪彩显示屏。
根据功能区分，可分为A ：条屏：LED窗帘屏、LED通透屏、LED镂空屏、LED网格形屏、LED灯条彩幕显示屏、LED条状显示屏等,B : 图文屏:以显示文字、符号、图片为主C :视屏:D :数码屏:仪器仪表显示数字的，不做为我们的参考E ：点阵数码混合屏：表贴型，只显示汉字、数字、图片等四. 汉字都是16*16(最小单位)点阵。
即四个模块可以显示一个汉字。
五. 室内LED显示屏的构成：模块→单元板→→LED显示屏六. 户外LED显示屏构成LED单灯→模组→→箱体→→LED显示屏→套件七. LED显示屏安装方式：贴墙式，屋顶式，镶墙式，吊挂式，落地式，立柱式一、基础知识概要1.LED显示屏专业术语解释1 ：什么是LED?LED是发光二极管的英文缩写(Light emitting diode),显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素?LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同;3：什么是像素距(点间距) ?由一个像素点中心到另一个像素点中心的距离;4：什么是LED显示模块?由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。
记账实操- LED显示屏功率计算公式
记账实操-LED显示屏功率计算公式LED显示屏的功率计算方法主要包括：1、基本功率计算公式：使用基本的物理公式P=UI，其中P代表功率，U代表电压，I代表电流。
对于LED显示屏，常用的电源电压是5V，电源电流可以是30A或40A。
例如，如果使用40A的电源，每个电源提供5V和40A的输出，那么单个电源的功率就是5V×40A=200。
如果需要计算更大显示屏的功率，只需将电源数量相加即可。
功率的公式是P=UI；P代表功率，U代表电压，I代表电流，通常我们所用的电源电压是5V，电源是30A和40A；单色是8块单元板1个40A的电源，双色是6块单元板1个电源；户外屏的功率参照网站上“产品参数”里，那边都很明确的，下面将举1个例子。
某单位要做9个平方米的户内5.0双色的电子屏，计算最大需要多少功率。
先要算出40A的电源个数=9（0.244*0.488）/6=12.5=13只电源(要整数，以大为标准)那么很简单，最大功率P=13 只*40A*5V=2600W。
简单来讲：LED显示屏功率= 一只开关电源的功率x 这个屏一共用了多少只开关电源一只开关电源的功率=UI=5V 乘以40A = 200 W如果这个屏一共用了13只开关电源，则LED显示屏功率= 200 x 13 = 2600 w2、按点数计算功率：另一种方法是按显示屏的点数来计算功率，每点的功率大约为0.3W，总功率则是每点的功率乘以总点数。
这种方法考虑了显示屏的最大功率，并建议乘以一个系数（如1.3）来估算最大可能功耗。
平均功耗大约是最大功耗的一半。
综合考虑因素：计算LED显示屏的功率时，还需要考虑其他因素，如显示屏的亮度、每天的工作时间等。
亮度越高，功耗通常越大。
工作时间越长，每天的总功耗也相应增加。
此外，由于电能转换和屏体间辅助设备的功耗，实际使用中的总功率可能会比理论计算值稍高。
led屏计算公式
led屏计算公式一、LED屏相关概念。
1. 像素。
- 像素是LED屏显示的基本单元。
LED屏由许多像素点组成，每个像素点可以独立控制发光颜色和亮度等参数。
2. 分辨率。
- 分辨率是指屏幕图像的精密度，是指显示器所能显示的像素的多少。
例如，常见的1920×1080分辨率，表示屏幕横向有1920个像素，纵向有1080个像素。
二、LED屏面积相关计算公式。
1. 单块模组面积计算。
- 如果已知LED模组的长和宽（单位为毫米），模组面积（S_模组）计算公式为：S_模组=长×宽。
- 例如，某LED模组长为320mm，宽为160mm，则其面积S_模组=320×160 = 51200mm^2。
2. 整屏面积计算。
- 当使用多个模组拼接成LED屏时，如果横向使用n个模组，纵向使用m个模组，且单个模组面积为S_模组，则整屏面积（S_整屏）计算公式为：S_整屏=n×m× S_模组。
- 假设使用上述模组，横向拼接10个，纵向拼接6个，则整屏面积S_整屏=10×6×51200 = 3072000mm^2。
三、LED屏像素间距相关计算。
1. 像素间距定义。
- 像素间距（Pitch）是指相邻两个像素中心之间的距离，单位通常为毫米。
2. 根据像素间距计算每平方米像素数量。
- 每平方米像素数量（N）的计算公式为：N=(1000000)/(Pitch^2)。
- 例如，像素间距为P = 3mm，则每平方米像素数量N=(1000000)/(3^2)≈111111个。
四、LED屏亮度相关计算（简单介绍）1. 亮度概念。
- LED屏亮度通常用尼特（nit）来衡量，表示单位面积上的发光强度。
2. 整屏亮度计算（近似）。
led显示屏的规格_计算尺寸
一、LED显示屏组成材料1、LED与LED显示屏LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。
由于LED工作电压低（仅1.5-3V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌。
把红色和绿色的LED放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内LED显示屏的象素尺寸一般是2-10毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED显示屏的象素尺寸多为12-26毫米，每个象素由若干个各种单色LED组成，常见的成品称象素筒，双色象素筒一般由3红2绿组成，三色象素筒用2红1绿1兰组成。
无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。
灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。
一般256级灰度的图像，颜色过渡已十分柔和，而16级灰度的彩色图像，颜色过渡界线十分明显。
所以，彩色LED显示屏当前都要求做成256级灰度的。
2、应用于显示屏的LED发光材料有以下几种形式：① LED 发光灯(或称单灯)一般由单个LED晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。
可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。
② LED 点阵模块由若干晶片构成发光矩阵,用环氧树脂封装于塑料壳内。
适合行列扫描驱动，容易构成高密度的显示屏，多用于户内显示屏。
③ 贴片式LED发光灯(或称SMD LED)就是LED发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。
