电机与拖动之直流电机原理

电机拖动知识点概要1、直流发电机工作原理当原动机拖动电枢以恒定方向旋转式，线圈边将切割磁力线并感应出交变电动势，由于电刷和换向器的“整流”作用，使电刷极性保持不变，在电刷间产生直流电动势。

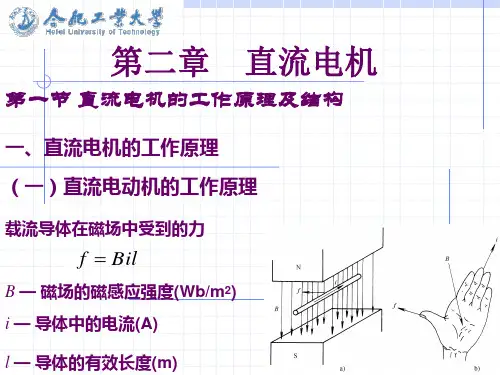

2、直流电动机的工作原理在电刷两端加直流电压，经电刷和换向器作用使同一主磁极下线圈边中的电流方向不变，该主磁极下线圈边所受电磁力的方向亦不变，从而产生单一方向的电磁转矩，使电枢沿同一方向连续旋转。

3、直流电机的可逆原理同一台电机既能作电动机亦能作发电机运行的现象。

4、直流电机的结构主要由静止的定子和旋转的转子构成，定子和转子之间存在气隙。

①定子由主磁极、换向极、机座、端盖、轴承、电刷装置等组成。

②转子转子的作用是感应电动势并产生电磁转矩；它包括电枢铁芯、电枢绕组、换向器、轴和风扇等。

5、直流电机电枢绕组（基本形式叠绕组和波绕组）分类单叠绕组、单波绕组、复叠绕组、复波绕组及混合绕组等。

单叠绕组特点同一个元件的出线端连接于相邻的两个换向片上，相邻元件依次串联，后一个元件的首端与前一个元件的尾端连在一起并接到同一个换向片上，最后一个元件首端与第一个元件尾端连在一起，形成一个闭合回路。

【注支路对数a等于电机的极对数p，即a=p】单波绕组特点同一个元件的两个出线端所接的两个换向片相隔接近于一对极距，元件串联后形成波浪形，所以称为“波绕组”。

【注并联支路数总是2，即极对数a=1】★单叠与单波绕组区别单叠绕组可通过增加磁极对数来增加并联支路对数，适用于低电压、大电流的电机。

单波绕组的并联支路对数a=1，每条并联支路数串联的元件数较多，适用于小电流、较高电压的电机。

6、直流电机分类（按励磁方式分）他励、并励、串励、复励7、主磁通和漏磁通定义及其作用同时与电枢绕组（即转子绕组）和励磁绕组（即定子绕组）相交链的磁通称为主磁通；只与励磁绕组（即定子绕组）相交链的磁通称为漏磁通。

主磁通与通电的转子绕组相作用产生电磁转矩，使电机转动；漏磁通无用。

电机与拖动直流电机的工作原理、直流电机的基本结构和额定值主题：直流电机的辅导文章——直流电机的工作原理、直流电机的基本结构和额定值、直流电机的磁场和电枢反应、直流电机的感应电动势和电磁转矩学习时间：2016年10月10日--10月16日内容：我们这周主要学习课件第2章直流电机的相关内容。

希望通过下面的内容能使同学们加深对直流电机相关知识的理解。

一、直流电机的工作原理（重点掌握）直流电机按其能量转换方向的不同分为直流发电机和直流电动机，两者之间具有可逆性。

1.直流电动机的工作原理：当给电枢绕组通入直流电流时，通过电刷和换向器转换为交变电流，使处于主极磁场中绕组的线圈始终受到相同方向电磁转矩的作用，保证了电动机连续转动，从而实现电能到机械能的转换。

图1 直流电动机的工作原理图2.直流发电机的工作原理：当原动机拖动电枢转动时，电枢绕组的线圈切割主极磁场而产生交变感应电动势，再通过电刷和换向器转换为直流电动势，由电枢绕组输出直流电流，从而实现机械能到电能的转换。

图2 直流发电机的工作原理图二、直流电机的基本组成和额定值（重点掌握）1.直流电机主要由定子和转子两大部分组成，其基本组成如图3所示。

转子称为电枢，它是能量转换的枢纽。

电枢绕组构成了直流电机的主要电路，它是由很多元件按一定规律连接起来的闭合绕组。

按元件的连接方式和端接形状分类，电枢绕组主要有叠绕组和波绕组两大类。

电枢绕组是电机的重要部件。

直流电机的绕组有五种形式：单叠绕组、单波绕组、复叠绕组、复波绕组和蛙绕组。

换向器是直流电机所特有的部件，与电刷配合，实现电枢绕组端部的直流电流与电枢绕组内部的交变电流之间的转换，即在直流电动机中起到了“逆变器”的作用，在直流发电机中起到了“整流器”的作用。

图3 直流电机的基本组成2.直流电机的额定值主要有额定电压、额定电流、额定功率和额定转速等。

1）额定电压N U ：对于直流电动机，N U 是输入电压的额定值；对于直流发电机，N U 是输出电压的额定值。

电机与拖动基础习题1（第3-6章）第三章：直流电机原理一、简答题：1、换向器在直流电机中起什么作用在直流发电机中，换向器起整流作用，即把电枢绕组里交流电整流为直流电，在正、负电刷两端输出。

在直流电动机中，换向器起逆变作用，即把电刷外电路中的直流电经换向器逆变为交流电输入电枢元件中。

2、直流电机铭牌上的额定功率是指什么功率直流电机铭牌上的额定功率：对直流发电机而言，指的是输出的电功率的额定值;对直流电动机而言，指的是电动机轴上输出的机械功率的额定值3、直流电机主磁路包括哪几部分磁路未饱和时，励磁磁通势主要消耗在哪一部分直流电机的主磁路主要包括;主磁极、定、转子之间的气隙电枢齿、电枢磁轭、定子磁轭。

磁路未饱和时，铁的磁导率远大于空气的磁导率，气隙的磁阻比磁路中的铁心部分大得多，所以，励磁磁通势主要消耗在气隙上。

4、如何改变他励直流发电机的电枢电动势的方向如何改变他励直流电动机空载运行时的转向通过改变他励直流发电机励磁电流的方向，继而改变主磁通的方向，即可改变电枢电动势的方向;也可以通过改变他励直流发电机的旋转方向来改变电枢电动势的方向。

改变励磁电流的方向，继而改变主磁通的方向，即可改变电动机旋转方向;也可通过改变电枢电压的极性来改变他励直流电动机的旋转方向。

5、直流发电机的损耗主要有哪些铁损耗存在于哪一部分,它随负载变化吗电枢铜损耗随负载变化吗直流发电机的损耗主要有:(1)励磁绕组铜损耗;(2)机械摩擦损耗;(3)铁损耗;(4)电枢铜损耗;(5)电刷损耗;(6)附加损耗。

铁损耗是指电枢铁心在磁场中旋转时硅钢片中的磁滞和涡流损耗。

这两种损耗与磁密大小以及交变频率有关。

当电机的励磁电流和转速不变时,铁损耗也几乎不变。

它与负载的变化几乎没有关系。

电枢铜损耗由电枢电流引起,当负载增加时,电枢电流同时增加,电枢铜损耗随之增加。

电枢铜损耗与电枢电流的平方成正比。

6、他励直流电动机的电磁功率指什么在直流发电机中，电磁功率指的是由机械功率转化为电功率的这部分功率。

第二章直流电机2.1直流电机的基本工作原理及结构一、基本工作原理（一）直流电机的构成（1）定子：主磁极、换向磁极、机座、端盖、电刷装置；（2）转子：电枢铁心、电枢绕组、换向装置、风扇、转轴（3）气隙**注意：同步电机—旋转磁极式；直流电机—旋转电枢式。

1.直流发电机的工作原理：实质上是一台装有换向装置的交流发电机；（1）原理：导体切割磁力线产生感应电动势（2）特点：e=BLV；a、电枢绕组中电动势是交流电动势b、由于换向器的整流作用，电刷间输出电动势为直流（脉振）电动势c、电枢电动势——原动势；电磁转矩——阻转矩（与T、n反向）2.直流电动机的工作原理：实质上是一台装有换向装置的交流电动机；（1）原理：带电导体在磁场中受到电磁力的作用并形成电磁转矩，推动转子转动起来（2）特点：f=BiLa、外加电压并非直接加于线圈，而是通过电刷和换向器再加到线圈b、电枢导体中的电流随其所处磁极极性的改变方向，从而使电磁转矩的方向不变。

c、电枢电动势——反电势（与I反向）；电磁转矩——驱动转矩（与n同向）**说明：直流电机是可逆的，它们实质上是具有换向装置的交流电机。

3、脉动的减小——电枢绕组由许多线圈串联组成（二）直流电机的基本结构1、主磁极——建立主磁场（N、S交替排列）a、主极铁心——磁路，由1.0~1.5mm厚钢板构成b、励磁绕组——电路、由电磁线绕制2、机座——磁路的一部分（支承）框架，钢板焊接或铸刚3.电枢铁心——磁路，0.5mm厚硅钢片叠压而成（外圆冲槽）4.电枢绕组——电路。

电磁线绕制（闭合回路，由电刷分成若干支路）换向器——换向片间相互绝缘（用云母或塑料）电刷装置a、电刷——石墨或金属石墨b、刷握、刷杆、连线（铜丝辨）5.换向极——改善换向，由铁心、绕组构成（放置于主极之间或绕组与电枢绕组串联）（三）励磁方式1.定义：主磁极的激磁绕组所取得直流电源的方式；2.分类：以直流发电机为例分为：他励式和自励式（包括并励式、串励式和复励式）他励：激磁电流较稳定；并励：激磁电流随电枢端电压而变；串励：激磁电流随负载而变，由于激磁电流大，激磁绕组的匝数少而导线截面积较大；复励：以并激绕组为主，以串激绕组为辅。

直流电机及其电力拖动工作原理直流电机是实现直流电能和机械能相互转换的一种旋转电机，分为直流发电机和直流电动机。

如果作为发电机，必须由原动机拖动，把机械能转换为直流电能，以满足生产的需要，如直流电动机的电源、同步发电机的励磁电源（称为励磁机）、电镀和电解用的低压电源；如果作为电动机，将电能转变成机械能来拖动各种生产机械，以满足用户的各种要求。

由于直流电动机具有良好的起动特性，能在宽广的范围内平滑而经济地调速，所以它广泛地用于对起动和调速性能要求较高的生产机械上，如轧钢机、高炉卷扬设备、大型精密机床等。

小容量直流电机广泛作为测量、执行元件使用。

一、直流电机的基本原理和结构直流电机主要由定子和转子组成，定子由主磁极（产生恒定的气隙磁通，由铁心和励磁绕组构成）、换向磁极（改善换向）、电刷装置（与换向片配合，完成直流与交流的互换）、机座和端盖（起支承和固定作用）组成；转子由电枢铁心（主磁路的一部分，放置电枢绕组）、电枢绕组（由带绝缘的导线绕制而成，是电路部分）、换向器（与电刷装置配合，完成直流与交流的互换）、转轴、轴承组成。

直流电机是根据电磁感应定律和电磁率定律实现机械能与直流电能转换的电器设备。

按照转换方向不同可分为直流发电机（机械能转换为电能）和直流电动机（电能转换为机械能）。

二、直流电机的电力拖动原理由直流电机作为原动机的拖动系统称为直流电力拖动系统。

其优点是：系统的起动转矩大，在较大范围内能平滑地进行速度调节，控制简便。

然而，由于直流电机具有换向器和电刷，给使用带来了不少限制，如不能使用在易燃、易爆的场合；另外，换向器还限制了电机向高速、大容量方面发展。

尽管如此，直流电机在电力拖动系统的调速和起动方面的优势，使其至今仍在各个工业传动中发挥着重要的作用，特别是小型直流控制电机。

不同类型、励磁方式的电机特性各不相同，它们分别适用于不同类型的生产机械和工艺要求，本节以应用最为广泛的他励直流电机拖动系统为典型，研究他励直流电机的机械特性、起动、制动、调速运行及电力拖动系统稳定运行的条件。

电机与拖动基础需要掌握的知识点——直流电机部分一、直流电机原理1． 直流电动机的工作原理：如何从几何中线附近的摆动转变为连续转动？2． 直流发电机的工作原理：如何把发出的交流电转变为直流电？（机械整流子）3． 直流电机的结构：转子的铁心是不是空心的？4． 转子铁心的制作工艺，为什么采用如此复杂的工艺？定子铁心为何不采用该工艺？5． 转子绕组为什么称为电枢？6． 换向器与电刷的配合作用？“交变直流；直流变交流。

”的配合作用？7． 直流电机结构上的最大缺陷在何处？8． 额定参数P N U N I N 在电动机与发电机中的不同含义？9． 单叠转子绕组的特点：a=p ，低压高流10． 单波转子绕组的特点：a=1，高压低流11． 电刷合理放置的主要目的是什么？12． 感应电动势只存在于发电机吗？如何实现电气平衡。

13． 电磁转矩只存在于电动机吗？如何实现机械平衡。

14． 直流电机的四种励磁方式？15． 直流电机的空载磁场及其饱和特性。

16． 电枢反应与其三大影响。

17． 直流电机感应电动势与电磁转矩的计算公式。

18． 直流电动机与发电机的稳态平衡方程。

19． 并励电动机的能量流程图。

20． 直流发电机的能量流程图。

21． 转速特性。

（四种励磁方式下）22． 电气过渡过程中机械转速不能突变的概念。

23． 机械过渡过程结束后有，)tan (,t cons I I T T an a Z =Φ==24． 电动机空载？与负载运行的最大区别（I 2=？），直流电机的启动？。

二、变压器1．变压器的的电隔离特性。

电—磁—电（交流电才可以）2．变压器磁路具有封闭性。

而电机磁路不具有。

3．为什么要进行绕组归算？4．等效电路的等效原则。

（两条）5．空载与堵转时的等效电路特例。

6．等效电路及两种近似等效电路。

7．三相变压器的联结组及其表达方式。

8．三相变压器磁路系统的演变。

9．自耦变压器的特点。

10．电流互感器的特点。

11．电压互感器的特点。
