汽车构造传动系统

汽车传动系统的构造与原理汽车传动系统是汽车的重要组成部分之一，它负责将发动机的动力传递给车轮，使汽车得以行驶。

了解汽车传动系统的构造和原理对于驾驶员和维修人员都非常重要。

本文将详细介绍汽车传动系统的构造和原理。

一、传动系统的基本构造汽车传动系统主要由以下几个部分组成：1. 发动机：发动机是汽车传动系统的源头，它负责产生动力。

发动机的类型有多种，包括汽油发动机、柴油发动机以及电动机等。

2. 配气机构：配气机构控制发动机进气和排气过程，影响着发动机的效率和动力输出。

常见的配气机构有气门、凸轮轴等。

3. 离合器：离合器连接发动机和变速器，使发动机的动力能够顺利传递给变速器。

离合器可以通过踩下踏板来实现离合和结合的功能。

4. 变速器：变速器负责调节发动机输出的转速和扭矩，并将其传递给车轮。

常见的变速器类型包括手动变速器和自动变速器。

5. 传动轴：传动轴将变速器的动力传递给车轮。

根据车辆类型不同，传动轴可以是前驱、后驱或四驱传动系统。

6. 差速器：差速器是传动系统的重要组成部分，它分配动力到车辆的左右两侧，使车辆转弯时左右轮胎能够旋转不同的速度。

7. 车轮和轮胎：车轮和轮胎是汽车传动系统的最终输出部分，承载着整个车辆的重量，为车辆提供行驶的支撑和牵引力。

二、传动系统的工作原理汽车传动系统的工作原理主要是将发动机的转动力通过离合器、变速器和传动轴传递给车轮。

其主要步骤如下：首先，当驾驶员发动汽车并踩下离合器踏板时，离合器与发动机分离，发动机转动的动力不再传递到变速器上。

接着，驾驶员将档位调整到合适的位置，从而选择了合适的齿轮比。

变速器会根据驾驶员选择的档位，改变输入轴和输出轴的转速比例。

然后，通过传动轴将变速器输出的动力传递给差速器。

差速器会将动力分配到车辆的左右两侧，并使车轮能够以不同的速度旋转。

最后，车轮通过与地面的摩擦力，将动力转化为行驶的力量，使汽车得以行驶。

三、传动系统的优化与创新随着科技的进步和汽车工业的发展，传动系统也在不断优化和创新。

《汽车构造》需要掌握的知识点：1.汽车传动系统的组成、功能和布置方案答：组成：离合器及其操纵、变速器及其操纵、万向节与传动轴、驱动桥功能：实现汽车减速增矩、实现汽车变速、实现汽车倒车、必要时中断传动系统的动力传递和应使车轮具有差速功能布置方案：前置后驱（FR）、前置前驱（FF）、后置后驱（RR）、中置后驱（MR）、全轮驱动（AWD）类型:液力式(液力机械式/静液式)/和电力式2.(螺旋)周布弹簧离合器和膜片离合器等的结构和优缺点答:膜片离合器由分离指和碟簧两部分组成,分为推式膜片弹簧离合器(双支承环式/单支承环式/无支承环式)和拉式膜片弹簧离合器(无支承环式/单支承环式).膜片离合器优缺点:膜片弹簧离合器转矩容量大且较稳定(书15页图14-4)/操纵轻便/结构简单且较紧凑/高速时平衡性好/散热通风性能好/摩擦片的使用寿命长/可冲压加工,适合大批量生产/膜片弹簧难制造（热处理等）/分离指根部应力集中，容易产生裂纹或损坏/分离指舌尖易磨损，且难以恢复。

周布弹簧离合器结构(单盘:主动部分：飞轮、压盘、离合器盖（四组传动片）/从动部分：从动盘（摩擦片）、从动盘毂（从动轴）/压紧机构：16个螺旋弹簧/操纵机构：分离杠杆、分离套筒（轴承）、分离叉)单盘特点:飞轮、压盘和离合器盖都是主动部分/离合器盖与压盘之间用沿圆周切向均匀布置的传动片连接（传动片可周向传递转矩，轴向可弹性移动），并通过离合器盖连接在飞轮上，因此压盘也是主动部分/从动盘处于压盘与飞轮之间/通过压盘四周均匀排列的螺旋弹簧，将压盘、从动盘、飞轮压紧在一起/分离时分离杠杆的外端推动压盘，克服压紧弹簧力，使主动部分与从动部分分离/离合器需要与曲轴一起作动平衡，为保证拆卸后的安装，离合器盖与飞轮之间用定位销来保证相对角位置/与膜片弹簧离合器相比结构复杂，质量大，周布的螺旋弹簧受离心力的影响产生径向变形，并因减小压紧力而导致打滑。

双盘特点:可以传递较大的转矩，用于重型车辆。

第一篇一、传动系统1、定义：位于发动机和驱动车轮之间的动力传动装置。

2、作用：将发动机发出的动力传给驱动车轮1)实现减速增距2)实现汽车变速3)实现汽车倒驶4)必要时中断传动系统的动力传递5) 应使两侧驱动车轮具有差速作用6）变角度传递动力3、机械式传动系统布置方案:1)前置后驱FR ：维修发动机方便，离合变速机构简单，前后轴轴荷分配合理；需要一根较长传动轴，增加整车质量，影响效率。

——主要用于载货汽车，部分轿车和客车2)前置前驱 FF :提高舒适性操纵稳定性，操纵机构较简单；结构复杂，前轮轮胎寿命短，爬坡能力差。

——广泛应用于微型中型轿车，中高级高级轿车应用渐多3)后置后驱 RR : 前后轴轴荷分配合理，噪声低，空间利用率高，行李箱体积大；发动机冷却条件较差，发动机离合器变速器机构复杂。

——广泛应用于大中型客车4)中置后驱 MR：前后轴轴荷分配合理，能得到客车车厢有效面积最高利用率——广泛应用于赛车5)全轮驱动 nWD: 全部为驱动轮——越野车4、液力式传动系统布置方案：优点---根据道路阻力变化，自动实现无级变速，使操纵简缺点----结构复杂，造价较高，机械效率较低。

应用：中高级轿车、部分重型货车（1）动液式（2）静液式：优点A.使汽车平稳的实现无级变速，具有非常理想的特性B.零部件减少，布置方便，增大离地间隙，提高通过性C.用于动力制动，使制动操作轻便缺点：机械效率低、造价高，使用寿命和可靠性不够理想等应用：军用车辆5、电力式传动系统布置方案：优点A.总体布置简化，灵活B.启动及变速平稳，冲击小，延长使用寿命C.有助于提高汽车平均车速D.提高行驶安全性E.操纵简化缺点：A.质量大B.效率低C.消耗较多的有色金属——铜二、离合器1、功用：（1）保证汽车平稳起步；（2）保证传动系统换挡时工作平顺；（3）限制传动系统所承受的最大转矩，防止传动系统过载。

2、构造：主动部分、从动部分、压紧机构、操纵机构3、汽车在行驶过程中经常保持动力传递，中断传动只是暂时需要，所以离合器的主动部分和从动部分应经常处于结合状态。

第十一章汽车传动系统汽车传动系统的基本功用是将发动机所发出的动力传递到驱动车轮，按能量传递方式的不同分为机械式、液力式、电力式传动系统，均具有减速增矩、变速、倒车、中断动力、轮间差速和轴间差速等功能。

货车采用发动机前置、后轮驱动的传统布置方式，简称FR式，其技术特点是前排车轮负责转向，后排车轮承担整个车辆的驱动工作，它能有效利用载荷重量产生驱动力。

它将发动机纵向放置在汽车前部，通过一线展开的离合器、变速器、万向传动装置（万向节和传动轴）将动力传给后部的驱动桥，经驱动桥内的主减速器、差速器和半轴带动后轮，推着汽车前进。

轮间差速汽车转向时，外侧车轮滚过的路程长，内侧车轮滚过的路程短，要求外侧车轮转速快于内侧车轮。

通过驱动桥中的差速器，可以使两驱动轮能以不同转速转动，实现差速功能。

分时四轮驱动系统有前后两个驱动桥，前置发动机通过离合器、变速器将动力传给分动器，再经传动轴分别传递到前后驱动桥，驾驶员一般通过操纵杆或按钮控制分动器在两驱与四驱之间进行切换。

分动器一般配有H2、H4及L4等档位，H2是高速两轮驱动，H4用于雨雪天和沙石路面，L4适宜于拖曳重物或越野攀坡。

离合器安装在发动机与变速器之间，用来分离或接合前后两者之间动力联系。

汽车离合器有摩擦式离合器、液力偶合器、电磁离合器等几种。

目前在汽车上广泛采用的是用弹簧压紧的摩擦式离合器（简称为摩擦离合器）。

功用：平稳起步，平顺换档，防止过载。

一、摩擦离合器由主动部分从动部分压紧机构操纵机构组成二、螺旋弹簧离合器采用螺旋弹簧作为压紧元件的离合器，称为螺旋弹簧离合器。

将若干个螺旋弹簧沿压盘圆周分布的称为周布弹簧离合器，将一个大螺旋弹簧置于离合器中央的称为中央弹簧离合器。

三、膜片弹簧离合器采用膜片弹簧作为压紧元件的离合器，称为膜片弹簧离合器。

膜片弹簧为碟形，其上开有若干个径向开口，形成若干个弹性杠杠。

弹簧中部两侧有钢丝支承圈，用铆钉将其安装在离合器盖上。

五、离合器操纵机构操纵机构是为驾驶员控制离合器分离与接合程度的一套专设机构。

汽车底盘构造一、传动系统功用：将发动机发出的动力按需要传给驱动车轮，使路面对驱动车轮产生一个牵引力，推动汽车行驶.1、传动系统的组成机械式传动系统主要由离合器、变速器、万向传动装置和驱动桥组成.其中万向传动装置由万向节和传动轴（、中间支撑）组成，驱动桥由主减速器和差速器、半轴组成。

2、传动系统的功用（1）减速增矩发动机输出的动力具有转速高、转矩小的特点,无法满足汽车行驶的基本需要，通过传动系统的主减速器，可以达到减速增矩的目的，即传给驱动轮的动力比发动机输出的动力转速低，转矩大。

(2）变速变矩发动机的最佳工作转速范围很小，但汽车行驶的速度和需要克服的阻力却在很大范围内变化，通过传动系统的变速器,可以在发动机工作范围变化不大的情况下，满足汽车行驶速度变化大和克服各种行驶阻力的需要.（3）实现倒车发动机不能反转，但汽车除了前进外，还要倒车,在变速器中设置倒档，汽车就可以实现倒车。

(4）中断动力传递起动发动机、换档过程中、行驶途中短时间停车、汽车低速滑行等情况下，都需要中断传动系统的动力传递，利用变速器的空档可以中断动力传递。

(5）差速功能在汽车转向等情况下，需要两驱动轮能以不同转速转动,通过驱动桥中的差速器可以实现差速功能。

3、传动系(发动机)的布置形式（一）离合器1、功用（1)保证汽车平稳起步；（2)保证换档时工作平顺；(3)防止传动系统过载。

2、摩擦离合器的工作原理摩擦离合器依靠摩擦原理传递发动机动力.当从动盘与飞轮之间有间隙时,飞轮不能带动从动盘旋转，离合器处于分离状态.当压紧力将从动盘压向飞轮后，飞轮表面对从动盘表面的摩擦力带动从动盘旋转，离合器处于接合状态。

3、离合器的组成：（1)主动部分:飞轮、压盘、离合器盖等;（2)从动部分：从动盘；（3）压紧部分:压紧弹簧；（4)操纵机构：分离杠杆、分离轴承、回位弹簧、分离套筒、分离叉等.4、离合器自由间隙:离合器接合时，分离轴承前端面与分离杠杆端头之间的间隙。

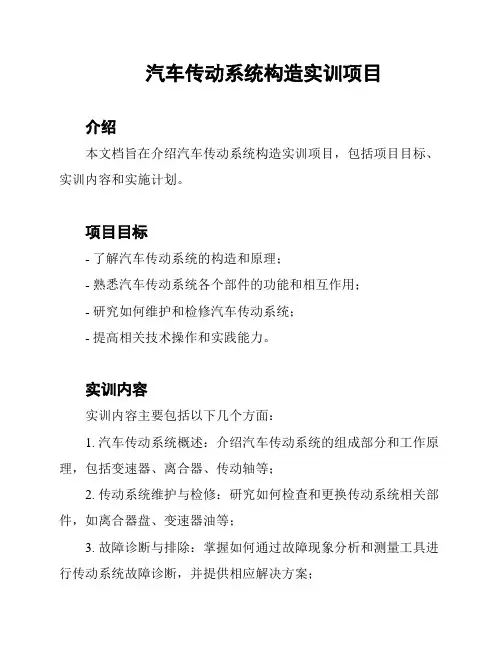

汽车传动系统构造实训项目
介绍
本文档旨在介绍汽车传动系统构造实训项目，包括项目目标、实训内容和实施计划。

项目目标
- 了解汽车传动系统的构造和原理；
- 熟悉汽车传动系统各个部件的功能和相互作用；
- 研究如何维护和检修汽车传动系统；
- 提高相关技术操作和实践能力。

实训内容
实训内容主要包括以下几个方面：
1. 汽车传动系统概述：介绍汽车传动系统的组成部分和工作原理，包括变速器、离合器、传动轴等；
2. 传动系统维护与检修：研究如何检查和更换传动系统相关部件，如离合器盘、变速器油等；
3. 故障诊断与排除：掌握如何通过故障现象分析和测量工具进行传动系统故障诊断，并提供相应解决方案；
4. 实际操作演练：通过模拟实际汽车传动系统的操作和维修情景，培养实际操作技能。

实施计划
本实训项目将按照以下计划进行实施：
- 第一周：理论知识讲解，包括汽车传动系统的基础概念和工作原理；
- 第二周：实际操作演示，学员观摩实际传动系统的拆卸和维修过程；
- 第三周：学员分组进行实践操作培训，熟悉传动系统维护和故障排除；
- 第四周：学员进行实际案例练和考核；
- 第五周：总结和评估，对学员的实操能力进行评估和反馈。

以上是关于汽车传动系统构造实训项目的简要介绍。

如有更多疑问或需要进一步信息，请随时联系我们。

汽车结构原理传动系详解汽车的传动系统是指汽车引擎产生的动力经过一系列的传动装置，使其传递到驱动车轮上，使汽车能够行驶。

传动系统包括传动装置、变速器、传动轴和差速器等。

下面详细介绍汽车传动系统的结构原理。

传动装置是将发动机的动力传递到变速器的装置，其中主要包括离合器和传动轴。

离合器的作用是在发动机转速较高时将动力传递给传动轴，通过离合器踏板控制与发动机连接的离合器片的距离来实现离合。

在离合器打开时，发动机的动力无法传递到变速器。

传动轴是连接变速器与差速器的轴。

传动轴不仅承受着由发动机传来的动力，也要承受地面对车轮的驱动力。

因此，传动轴需要具备强大的承载能力和较高的刚度，一般采用空心管或中空管结构。

传动轴传递动力给差速器，使其将动力传递到驱动车轮上。

差速器是一种特殊的装置，用于平衡驱动轮的旋转速度差异，使汽车能够在转弯时更顺畅。

当车辆转弯时，内侧车轮与路面之间产生的阻力比外侧车轮大，如果没有差速器进行调节，那么汽车在转弯时内外侧车轮的转速差距将会导致车辆的不稳定。

差速器通过两个半轴和一个圆锥齿轮装置来完成动力传递，圆锥齿轮的特殊构造使其既能使两个半轴的转速相等，又能使两个半轴的转速差异。

变速器是传动系统中的关键部件，其作用是将发动机输出的动力通过齿轮的组合实现驱动力的调整，从而实现车辆在不同速度下的驾驶要求。

变速器可分为手动变速器和自动变速器两种类型。

手动变速器通过操作离合器和换挡杆来实现换挡，而自动变速器通过液力变矩器、齿轮组和电控元件等来实现自动换挡。

手动变速器一般由主轴、相位齿轮、伺服齿轮和驱动齿轮等组成。

主轴上的齿轮通过离合器与发动机相连，在相位齿轮和伺服齿轮的作用下，实现不同转速下的驱动力变化。

手动变速器需要驾驶员根据车速和转速的变化来选择最适合的挡位，以保证发动机和车辆的最佳匹配，提供最高的动力输出效率。

自动变速器的工作原理相对复杂，包括液力变矩器、齿轮组和操纵元件等。

液力变矩器通过液体在高速旋转的泵轮和助推轮之间的链接来实现动力传递，其变矩比能够自动调整以适应车辆当前的行驶条件。
