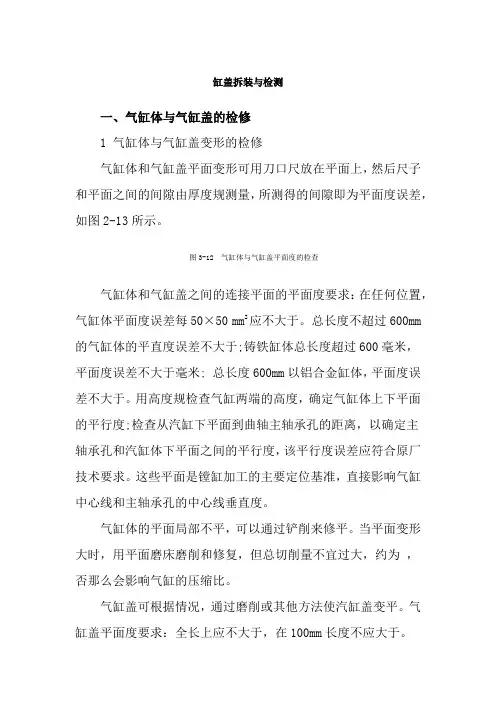

缸盖拆装与检测一、气缸体与气缸盖的检修1 气缸体与气缸盖变形的检修气缸体和气缸盖平面变形可用刀口尺放在平面上，然后尺子和平面之间的间隙由厚度规测量，所测得的间隙即为平面度误差，如图2-13所示。
图3-12 气缸体与气缸盖平面度的检查气缸体和气缸盖之间的连接平面的平面度要求：在任何位置，气缸体平面度误差每50×50 mm2应不大于。
总长度不超过600mm 的气缸体的平直度误差不大于;铸铁缸体总长度超过600毫米，平面度误差不大于毫米; 总长度600mm以铝合金缸体，平面度误差不大于。
用高度规检查气缸两端的高度，确定气缸体上下平面的平行度;检查从汽缸下平面到曲轴主轴承孔的距离，以确定主轴承孔和汽缸体下平面之间的平行度，该平行度误差应符合原厂技术要求。
这些平面是镗缸加工的主要定位基准，直接影响气缸中心线和主轴承孔的中心线垂直度。
气缸体的平面局部不平，可以通过铲削来修平。
当平面变形大时，用平面磨床磨削和修复，但总切削量不宜过大，约为，否那么会影响气缸的压缩比。
气缸盖可根据情况，通过磨削或其他方法使汽缸盖变平。
气缸盖平面度要求：全长上应不大于，在100mm长度不应大于。
2 气缸体与气缸盖裂纹的检修气缸体裂缝的检查通常通过水压试验方法进行。
在试验过程中，使用专用盖板密封气缸体的水通道，水压机用于将水压入气缸的水通道。
要求在的压力下保持5分钟，不应有任何泄漏。
当需要镶换气缸套〔干式〕时，应在气缸套安装后进行水压试验。
焊接修理气缸体后，也应进行水压试验。
气缸体裂纹的修理方法有几种，例如焊接和粘接。
在修复中，应根据裂缝的大小，裂缝的位置，破坏程度，技术能力和设备条件灵活选择。
气缸盖出现裂缝，那么一般要求更换。
3 气缸磨损的测量测量汽缸的磨损程度是确定发动机技术状态的重要手段。
通过测量，确定磨损后气缸的圆度和圆柱度，并根据气缸的磨损程度判断是否需要对发动机进行大修。
4 气缸的修理当气缸磨损并且其圆度或圆柱度误差超过允许极限时，磨损的气缸被加工以恢复气缸的正确几何形状和配合性质，此方法称为修复尺寸法。

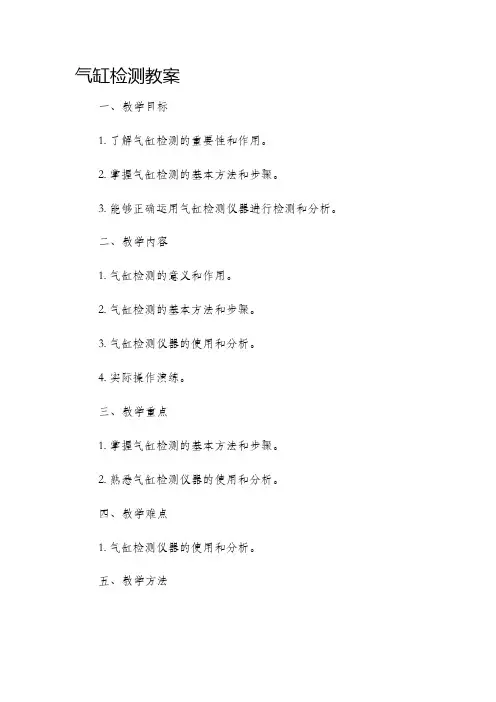

气缸检测教案一、教学目标1. 了解气缸检测的重要性和作用。
2. 掌握气缸检测的基本方法和步骤。
3. 能够正确运用气缸检测仪器进行检测和分析。
二、教学内容1. 气缸检测的意义和作用。
2. 气缸检测的基本方法和步骤。
3. 气缸检测仪器的使用和分析。
4. 实际操作演练。
三、教学重点1. 掌握气缸检测的基本方法和步骤。
2. 熟悉气缸检测仪器的使用和分析。
四、教学难点1. 气缸检测仪器的使用和分析。
五、教学方法1. 案例分析法：通过分析实际案例，帮助学生理解气缸检测的重要性和作用。
2. 实践操作法：通过实际操作演练，帮助学生掌握气缸检测的基本方法和步骤。
3. 讲解法：通过教师的讲解，向学生传授气缸检测仪器的使用和分析技巧。
六、教学准备1. 教学用的PPT或教材。
2. 气缸检测仪器。
3. 实验工具和材料。
4. 教学实验室或车间。
七、教学步骤1. 导入：通过一个真实案例引出气缸检测的重要性和作用，并与学生讨论。
2. 理论讲解：介绍气缸检测的基本方法和步骤，包括准备工作、检测动作和分析过程。
3. 演示操作：教师进行实际操作演示，并详细解释每个步骤和注意事项。
4. 学生操作：让学生分组进行实际操作演练，教师辅导和指导。
5. 讲解分析：学生完成实际操作后，教师对检测结果进行分析和解读，并与学生讨论和交流。
6. 总结归纳：通过教师的总结和学生的反馈，对气缸检测的重要性和学习内容进行归纳总结。
7. 课堂练习：布置相关练习题，加深学生对气缸检测的理解和掌握程度。
八、教学评估1. 学生操作演练的情况评估。
2. 学生对案例分析和问题回答的能力评估。
3. 学生对气缸检测方法和步骤的掌握情况评估。
九、教学延伸1. 组织学生参观汽车维修车间，了解实际的气缸检测工作。
2. 邀请行业专家进行专题讲座，深入了解气缸检测的最新发展和技术应用。
3. 组织学生参加相关比赛和竞赛，提升气缸检测技能和实践能力。
十、教学总结通过本次气缸检测教案的设计和实施，学生能够了解气缸检测的重要性和作用，掌握基本的检测方法和步骤，并能正确运用气缸检测仪器进行检测和分析。

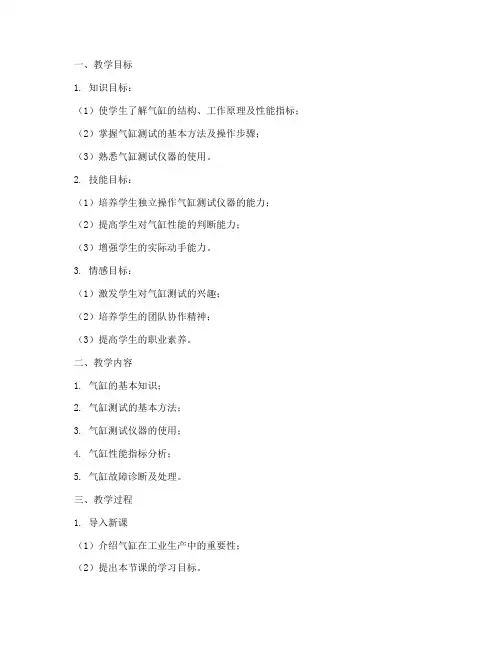

一、教学目标1. 知识目标：（1）使学生了解气缸的结构、工作原理及性能指标；（2）掌握气缸测试的基本方法及操作步骤；（3）熟悉气缸测试仪器的使用。
2. 技能目标：（1）培养学生独立操作气缸测试仪器的能力；（2）提高学生对气缸性能的判断能力；（3）增强学生的实际动手能力。
3. 情感目标：（1）激发学生对气缸测试的兴趣；（2）培养学生的团队协作精神；（3）提高学生的职业素养。
二、教学内容1. 气缸的基本知识；2. 气缸测试的基本方法；3. 气缸测试仪器的使用；4. 气缸性能指标分析；5. 气缸故障诊断及处理。
三、教学过程1. 导入新课（1）介绍气缸在工业生产中的重要性；（2）提出本节课的学习目标。
2. 讲解气缸的基本知识（1）气缸的结构；（2）气缸的工作原理；（3）气缸的性能指标。
3. 讲解气缸测试的基本方法（1）气缸测试的目的；（2）气缸测试的步骤；（3）气缸测试的注意事项。
4. 讲解气缸测试仪器的使用（1）气缸测试仪器的类型；（2）气缸测试仪器的操作步骤；（3）气缸测试仪器的维护与保养。
5. 气缸性能指标分析（1）气缸压力测试；（2）气缸流量测试；（3）气缸泄漏测试。
6. 气缸故障诊断及处理（1）气缸常见故障及原因；（2）气缸故障诊断方法；（3）气缸故障处理。
7. 实践操作（1）分组进行气缸测试；（2）学生相互交流测试结果；（3）教师点评与总结。
8. 课堂小结（1）回顾本节课所学内容；（2）强调气缸测试的重要性；（3）布置课后作业。
四、教学方法1. 讲授法：讲解气缸的基本知识、测试方法、仪器使用等理论知识；2. 演示法：演示气缸测试仪器的操作步骤，让学生直观了解操作过程；3. 实践法：分组进行气缸测试，提高学生的动手能力；4. 互动法：鼓励学生提问、讨论，激发学习兴趣。
五、教学评价1. 课堂表现：观察学生在课堂上的学习态度、参与程度；2. 实践操作：评价学生在实践操作中的熟练程度、准确性；3. 课后作业：检查学生对本节课知识的掌握程度；4. 学生自评与互评：鼓励学生进行自我评价和相互评价，提高学生的反思能力。
《汽车发动机构造与维修》
--气缸盖的检测
学校：德保职业学校讲课人：韦继乾
一、教学内容及教材分析
本课是职业学校《汽车发动机构造与维修》中的气缸盖检测部分。
主要讲述了汽车发动机气缸盖检测、维修方面的一些知识。
二、教学目标
[认知目标] 1、让学生了解气缸盖的构造。
2、让学生了解气缸盖检测方法。
[情感目标] 1、培养学生学习汽车运用与维修的兴趣。
2、通过动手操作，让学生树立自信，学到技能，形成以自己的行动
回报社会的情感。
[能力目标] 1、掌握气缸盖变形的检验方法。
2、掌握气缸盖变形检验工具的使用方法。
3、掌握因气缸盖变形所导致的故障现象地诊断。
三、教学重难点
1、气缸盖平面度测量方法与技术要求。
2、掌握汽缸盖检测、维修方法。
四、教学方法
1、多媒体辅助手段提高学生的视觉效应。
2、采用以学生为中心的师生互动进行教学。
3、学生分组讨论以调动每位同学的学习积极性。
五、教学工具
多媒体辅助教学。
学生结合教材的内容和图片能说出检测的方法。
发动机气缸磨损的测量教案教案：发动机气缸磨损的测量一、教学目标：1.了解发动机气缸磨损的原因和表现。
2.掌握发动机气缸磨损的测量方法和步骤。
3.培养学生观察、分析和解决问题的能力。
二、教学准备：1.投影仪、PPT。
2.实物展示：废旧的汽车发动机气缸壁部分。
3.测量工具：外观测量仪、千分尺、微量计。
三、教学过程：1.导入引入教师通过投影仪展示一张汽车发动机气缸的图片，并让学生观察和描述气缸的特点和作用，引起学生对发动机气缸磨损的注意。
2.概念解释教师向学生解释发动机气缸磨损的概念和原因，包括磨损引起的气缸直径增大、圆度不佳、壁厚变薄等问题。
3.测量方法和步骤（1）测量前准备教师向学生介绍发动机气缸磨损的测量工具，包括外观测量仪、千分尺、微量计等，并让学生掌握其基本使用方法。
（2）外观测量教师将实物展示出来，让学生观察并测量气缸的外径和长度，使用外观测量仪记录数据，并进行误差分析。
（3）内径测量教师示范使用千分尺测量气缸的内径，平均取多个测量值，并计算平均值和误差。
（4）圆度测量教师介绍圆度测量的方法和工具，包括使用千分尺和微量计进行测量，并让学生进行实际操作。
（5）壁厚测量教师向学生解释壁厚测量的意义和方法，使用千分尺进行测量，并进行误差分析。
4.结果分析教师和学生一起分析测量结果，比较实测值和标准值之间的差异，让学生对发动机气缸磨损的程度有一个准确的了解。
5.小结教师总结本节课的内容和要点，强调测量的重要性和正确性，并解答学生对测量过程中的疑问。
四、教学延伸：。

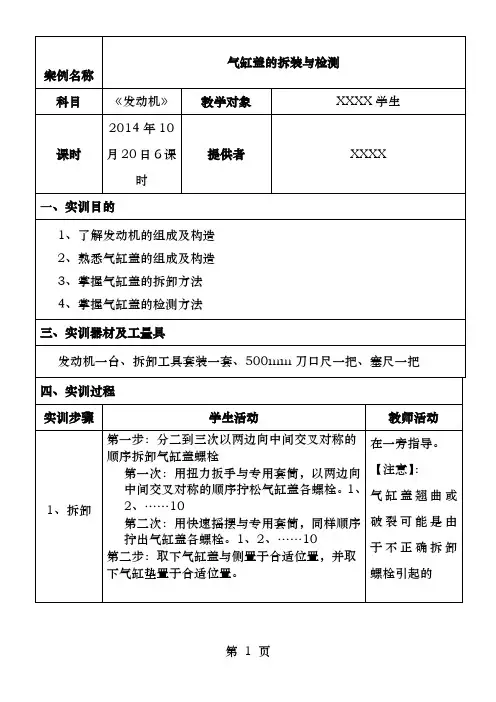

2、清洗第一步：用铲刀清除气缸盖与气缸体工作面及燃烧室的积炭
第二步：用汽油与毛刷清洗缸盖内外部，使其显出金属本色。
3、检测第一步：目测气缸盖无裂纹，螺栓螺孔的螺纹无损伤。
第二步：用刀口尺（钢尺代替）检测气缸盖（体）平面度，各平面度误差不超过0.1mm。
4、安装第一步：用干净的毛巾再次清洁气缸体，气缸筒与气缸盖平面
第二步：安装新气缸垫，在气缸垫上涂上一层密封胶，有标记的一面朝上，并对准气缸体上的螺孔。
第三步：将气缸盖平稳地置于气缸垫上，并对
准螺孔。
第四步：润滑与安装新气盖螺栓。
第五步：按规定力矩分三到四次以中间向两边
交叉对称的顺序拧紧气缸盖螺栓
第一次：用快速摇摆与专用套筒，以中间向两
边交叉对称的顺序拧紧气缸盖各螺栓。
1、
2、 (10)
第二次：用扭力扳手与专用套筒，以40NM的
力矩以同样顺序拧紧气缸盖各螺栓。
1、2、
3 (10)
用红丹油在螺栓尾部做上标记。
第三次：用扭力扳手与专用套筒，以同样顺序
将气缸盖各螺栓再拧过180度。
1、2、 (10)
五、评价设计
气缸盖下平面变形检查记录
六、总结。
发动机气缸盖及其检修（二）引言概述发动机气缸盖是发动机的重要部件之一，承受着高温、高压及机械载荷等多种工况。
其性能和质量直接影响发动机的工作效率和寿命。
本文将就发动机气缸盖的检修工作进行详细介绍，以帮助读者全面了解和掌握相关知识。
1. 气缸盖的拆卸和清洗1.1 拆卸工具和注意事项1.2 拆卸步骤和顺序1.3 清洗方法和注意事项1.4 检查清洗后的气缸盖是否有损坏1.5 存储和保养气缸盖的注意事项2. 气缸盖的研磨和修复2.1 下料和研磨工具的选择2.2 研磨步骤和顺序2.3 研磨表面的质量要求2.4 保证气缸盖平面度的方法2.5 气缸盖修复后的核查和测试3. 气缸盖的检验和分析3.1 检查气缸盖的外观缺陷3.2 检测气缸盖是否有裂纹3.3 检测气缸盖密封性能3.4 检查气缸盖的压力损失情况3.5 对检验结果进行数据分析和评估4. 气缸盖的装配和调节4.1 安装前的准备工作和注意事项4.2 安装顺序和方法4.3 调节气缸盖的压缩比4.4 调节气缸盖的压力损失4.5 气缸盖装配后的检查和测试5. 气缸盖的维护和保养5.1 定期检查气缸盖的工作状态5.2 确保气缸盖的冷却系统正常运行5.3 注意防止气缸盖的腐蚀和腐蚀5.4 注重气缸盖的润滑和保护5.5 定期更换气缸盖的密封垫片总结通过本文的介绍，我们深入了解了发动机气缸盖的检修工作。
掌握了正确的拆卸、清洗、研磨、修复、检验、装配、调节、维护和保养方法，可以有效提高发动机气缸盖的性能和使用寿命，确保发动机的正常工作。
在实际操作中，应严格按照操作规范进行操作，并定期检查和维护气缸盖，以确保发动机的可靠性和安全性。

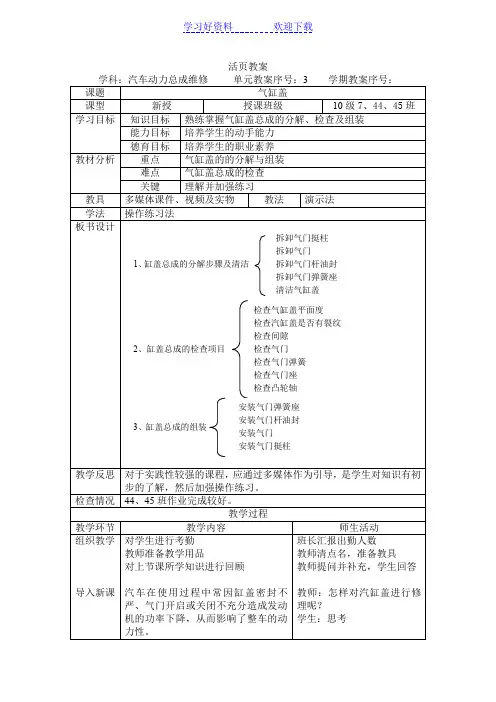

名师精编优秀教案活页教案学科：汽车动力总成维修单元教案序号： 3学期教案序号：气缸盖课题课型新授授课班级10 级 7、 44、45 班学习目标知识目标熟练掌握气缸盖总成的分解、检查及组装能力目标培养学生的动手能力德育目标培养学生的职业素养教材分析重点气缸盖的的分解与组装难点气缸盖总成的检查关键理解并加强练习教具多媒体课件、视频及实物教法演示法学法操作练习法板书设计拆卸气门挺柱拆卸气门1、缸盖总成的分解步骤及清洁拆卸气门杆油封拆卸气门弹簧座清洁气缸盖检查气缸盖平面度检查汽缸盖是否有裂纹检查间隙 2 、缸盖总成的检查项目检查气门检查气门弹簧检查气门座检查凸轮轴安装气门弹簧座安装气门杆油封3、缸盖总成的组装安装气门安装气门挺柱教学反思检查情况对于实践性较强的课程，应通过多媒体作为引导，是学生对知识有初步的了解，然后加强操作练习。
