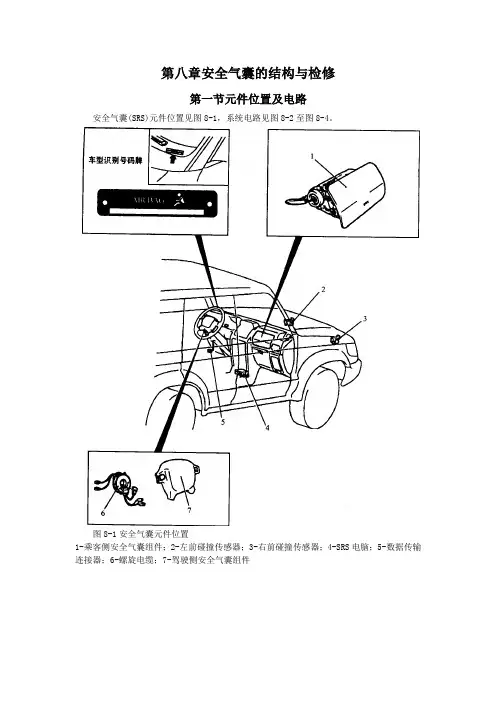

第八章安全气囊的结构与检修第一节元件位置及电路安全气囊(SRS)元件位置见图8-1，系统电路见图8-2至图8-4。
图8-1安全气囊元件位置1-乘客侧安全气囊组件；2-左前碰撞传感器；3-右前碰撞传感器；4-SRS电脑；5-数据传输连接器；6-螺旋电缆；7-驾驶侧安全气囊组件图8-2 SRS控制原理图1-点火开关(IG1)；2-多用途保险丝；3-组合仪表(SRS警示灯)；4-数据传输连接器；5-连接器锁紧开关(ON：锁紧；OFF：未锁)；6-模数／数模转换器；7-电源电路；8-模拟G传感器；9-警示灯驱动电路；10-连接器锁止探测电路；11-检测仪接口电路；12-备用电容器；13-微处理器；14-安全G传感器；15-驾驶侧安全气囊驱动电路；16-乘客侧安全气囊驱动电路；17-前碰撞传感器接口电路；18-螺旋电缆；19-驾驶侧气囊组件；20-乘客侧气囊组件；21-左前碰撞传感器；22-右前碰撞传感器图8-3 SRS电路(一)1-熔丝链；2-点火开关；3-接充电、点火系统；4-储备连接器；5-转向信号灯及危险警示灯；6-SRS电脑；7-备用电容器；8-模数／数模转换器；9-电源电路；10-模拟G传感器；11-微处理器；12-MuT-II接口电路；13-安全G传感器；14-数据传输连接器图8-4 SRS电路(二)1-多用途保险丝；2-接制动警示灯、灯光监控器／点火钥匙未拔提示器／安全带未系警示器／仪表／安全带警示灯；3-组合仪表；4-连接器锁紧开关(0N：锁止；0FF：未锁止)；5-警示灯驱动电路；6-连接器锁紧探测电路；7-微处理器；8、9-安全气囊驱动电路；10-螺旋电缆；11-右前碰撞传感器；12-左前碰撞传感器；13-驾驶侧气囊组件；14-乘客侧气囊组件第二节故障诊断一、故障码的读取与清除1．读取故障码在连接或拆下检测仪之前，应关闭点火开关。
将检测仪连接到数据传输连接器上，然后读取故障码。
2．清除故障码将检测仪连接到数据传输连接器上，清除故障码。
请简述安全气囊系统电路检修方法安全气囊系统是现代汽车中非常重要的pass：生命保护装置之一，它能帮助驾驶员和乘客在碰撞发生时减轻伤害。
安全气囊系统主要由传感器、控制模块和气囊装置组成，这些组件之间通过电路连接起来。
为了确保安全气囊系统的正常工作，电路检修是必不可少的一环。
下面将详细介绍安全气囊系统电路检修的方法。
首先，检查传感器的电路连接。
传感器是安全气囊系统中的重要部件，它能感知到碰撞发生时的冲击力，从而触发气囊的充气动作。
检查传感器的电路连接是否牢固，没有松动或损坏。
检查传感器线束的连接插头和插座，确保没有脱落或生锈的现象。
可以使用万用表测量传感器电路的电阻值，确保在正常范围内。
其次，检查控制模块的电路连接。
控制模块是安全气囊系统的核心部件，它能接收传感器信号，并根据预设的算法判断是否触发气囊充气。
检查控制模块的电路连接是否良好，没有线路接触不良、断裂或短路的情况。
检查控制模块的外壳，确保没有裂纹或损坏。
同时，检查控制模块上的插座和插头，确保良好的连接。
然后，检查气囊装置的电路连接。
安全气囊装置是控制模块触发后充气的装置，其内部有一个爆炸装置，通过电路连接控制模块。
检查气囊装置的电路连接是否可靠，没有断裂或损坏。
检查气囊装置上的插座和插头，确保良好的连接。
同时，检查气囊装置的外壳，确保没有破损或变形。
接下来，检查安全气囊系统的电源供应。
安全气囊系统需要稳定的电源供应才能正常工作。
检查电池的电压是否正常，一般应在12V左右。
使用万用表测量电池的电压值，确保在正常范围内。
检查电池的电线连接和电池盖是否紧密，确保没有松动或脱落的情况。
同时，检查电池的正负极是否正确连接。
最后，进行电路测试和故障排除。
使用电路测试仪对安全气囊系统的电路进行测试，通过检测电流、电压和阻抗等参数，找到潜在的故障点。
根据测试结果，对故障电路进行修复或更换部件。
在进行故障排除时，一定要按照车辆制造商提供的技术手册进行操作，遵循正确的操作步骤和安全注意事项。
安全气囊亮灯检修方案安全气囊是汽车中的重要安全设备之一，它在发生碰撞时能够迅速充气，保护乘车人员头部和身体，减轻碰撞带来的伤害。
然而，当安全气囊系统出现故障时，仪表盘上的安全气囊故障灯会亮起，这时就需要对安全气囊系统进行检修。
下面是一个安全气囊亮灯检修方案。
首先，需要确认安全气囊故障灯是否亮起。
如果亮起，则说明安全气囊系统存在故障，需要进行检修。
如果不亮起，则说明安全气囊系统正常工作。
接下来，需要使用汽车诊断仪对安全气囊系统进行故障码读取，并记录下故障码。
故障码会指示出安全气囊系统具体的故障位置和原因，有助于后续的检修工作。
根据故障码的指示，对安全气囊系统进行详细的检查和测试。
可以先检查气囊模块的连接是否紧固，线束是否损坏或松动。
可以采用拆卸气囊模块和线束进行清洁和连接紧固的方法进行修复。
如果线束和连接没有问题，可以检查车辆的碰撞传感器和控制模块。
可以使用万用表对碰撞传感器和控制模块的电压和电阻进行测试，以确定是否损坏。
如果有损坏，需要进行更换。
在检查和修复过程中，需要特别注意安全气囊系统的高压线路。
高压线路具有很高的电压，不正确操作可能会导致电击伤害。
检修人员应该佩戴绝缘手套，并遵守相关的安全操作规程。
经过以上的检查和修复，可以再次使用汽车诊断仪对安全气囊系统进行故障码清除和校正。
如果故障码被清除，安全气囊故障灯熄灭，则说明安全气囊系统已经修复正常。
最后，为了确保安全气囊系统的稳定和可靠性，建议定期对安全气囊系统进行检查和维护。
可以选择每隔一段时间对安全气囊系统进行全面的检修，以确保其在关键时刻能够起到有效的保护作用。
总结起来，安全气囊亮灯检修方案主要包括确认故障、读取故障码、检查和修复故障、清除故障码和校正系统、定期维护等步骤。
通过这个方案的执行，可以有效地排除安全气囊故障，确保安全气囊系统的正常工作。
车辆安全气囊故障排查与修复近年来，汽车安全问题备受关注。
而作为安全保障系统的重要组成部分，车辆安全气囊的功能不可小觑。
然而，由于各种原因，安全气囊故障时有发生。
本文将详细介绍车辆安全气囊故障的排查与修复方法，以提高行车安全性。
一、故障排查1. 视觉检查首先，对车辆安全气囊系统进行视觉检查，目的是寻找明显的故障迹象。
包括查看气囊本体是否有明显损坏，是否有异味等。
同时，也要检查与气囊系统相关的传感器、触发器等部件是否完好。
2. 故障码扫描使用汽车诊断仪对车辆进行故障码扫描，以获取更详细的故障信息。
扫描结果能够指示出哪个气囊及其所在位置存在故障，为后续检修提供指导。
3. 运行状态监测通过车辆的运行状态监测，可以进一步确定故障模式。
例如，在行驶过程中，是否会出现安全气囊系统没有触发的情况。
此时需要注意是否是传感器或触发器故障导致的。
4. 电路测试利用万用表等工具进行对安全气囊相关电路的测试，以检查电路是否存在断路或短路等故障。
确保电路畅通对于安全气囊系统的正常工作至关重要。
二、故障修复1. 维修及更换部件根据故障排查的结果，对车辆安全气囊系统中发现的故障部件进行维修或更换。
例如，对于损坏的气囊，需要及时更换并确保安装正确可靠。
2. 电路修复在发现电路故障的情况下，需要对相关电路进行修复。
例如，修复断路或更换烧毁的保险丝等。
确保安全气囊系统的电路连通性。
3. 软件更新某些情况下，车辆安全气囊故障可能是由于软件问题引起的。
此时，需要使用车辆制造商提供的软件更新程序对车辆进行升级，以修复故障。
三、注意事项1. 安全第一在进行车辆安全气囊故障排查与修复时，安全始终是最重要的。
确保车辆停稳牢固，避免人员受伤，且在修复过程中遵循相关安全操作规程。
2. 技术规范车辆安全气囊系统属于高精度技术领域，应遵循相关技术规范进行排查与修复。
在不了解或缺乏必要技术知识的情况下，应寻求专业人士的帮助。
3. 维修记录在排查与修复过程中，要对每一步的操作及结果进行记录，包括故障码信息、修复手段和更换的部件等。

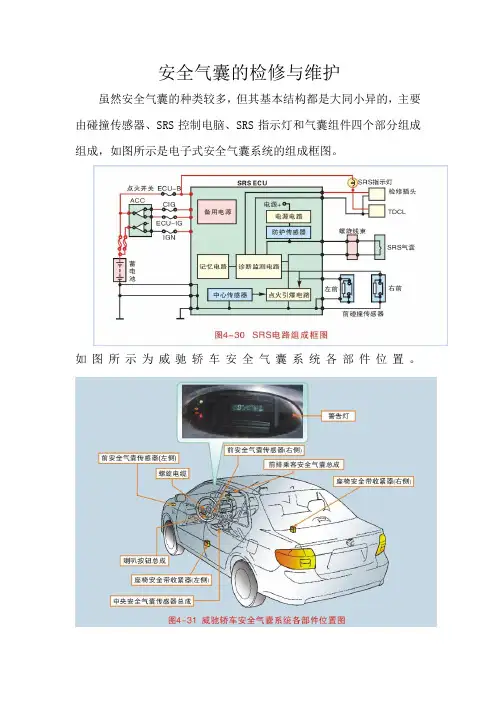

安全气囊的检修与维护虽然安全气囊的种类较多，但其基本结构都是大同小异的，主要由碰撞传感器、SRS控制电脑、SRS指示灯和气囊组件四个部分组成组成，如图所示是电子式安全气囊系统的组成框图。
如图所示为威驰轿车安全气囊系统各部件位置。
一、碰撞传感器（1）偏心锤式碰撞传感器（机械式传感器）这种传感器一般安装在保险杠与挡泥板之间，用来感知低速碰撞的信号。
传感器安装在一个密封的防振保护盒内。
当传感器中的重锤的移动速度高于某一特定车速时（称为TBD车速，其大小决定于汽车的特性），重锤便将其机械能量直接传给引发器使气囊打开。
偏心锤式碰撞传感器（机械式传感器）具体的工作原理如下：汽车正常行驶时，扭力弹簧将重锤、动触头定在上止点位置，传感器没有触发信号给中央控制器。
当汽车碰撞时，减速度所产生的惯性力克服弹簧的扭力而使重锤产生运动，带动触桥转动，使动、静触头结合。
此时，传感器向中央控制器发出接通的信号，同时安全传感器也接通，CPU发出引爆安全带预紧器传爆管的指令，使安全带拉紧而起到安全保护作用。
（2）安全传感器（机电式传感器）如图所示的一种安全传感器是一个水银常开开关。
安全传感器用来防止系统在非碰撞状况引起气囊的误动作，一般装在中央控制器内。
当发生碰撞时，足够大的减速度力将水银抛上，接通传爆管电路。
（3）中央安全气囊传感器（电子式传感器）电子式传感器对汽车正向加速度进行连续测量，并将结果输送给微处理器，微处理器内有一套复杂碰撞信号处理程序，能够判定气囊是否需要打开。
如需要，微处理器便会接通点火电路，如果机电式保险传感器也闭合，则引发器接通，气囊打开。
中央安全气囊传感器装在中央控制器内，用来感知高速碰撞的信息，并将其输送到CPU，引爆气囊传爆管，使气囊打开。
同时前方另有一个传感器也引爆了预紧器的传爆管，即安全带预紧器和气囊同时起作用。
有的前方传感器有两对动、静触头，在低速碰撞时，第一对触头闭合引爆安全带预紧器，在高速碰撞时第二对触头接通，安全带预紧器及气囊同时动作。

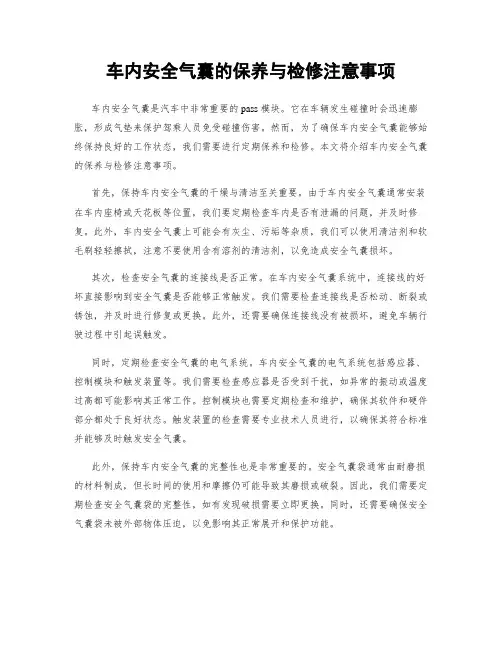

车内安全气囊的保养与检修注意事项车内安全气囊是汽车中非常重要的 pass 模块。
它在车辆发生碰撞时会迅速膨胀，形成气垫来保护驾乘人员免受碰撞伤害。
然而，为了确保车内安全气囊能够始终保持良好的工作状态，我们需要进行定期保养和检修。
本文将介绍车内安全气囊的保养与检修注意事项。
首先，保持车内安全气囊的干燥与清洁至关重要。
由于车内安全气囊通常安装在车内座椅或天花板等位置，我们要定期检查车内是否有泄漏的问题，并及时修复。
此外，车内安全气囊上可能会有灰尘、污垢等杂质，我们可以使用清洁剂和软毛刷轻轻擦拭，注意不要使用含有溶剂的清洁剂，以免造成安全气囊损坏。
其次，检查安全气囊的连接线是否正常。
在车内安全气囊系统中，连接线的好坏直接影响到安全气囊是否能够正常触发。
我们需要检查连接线是否松动、断裂或锈蚀，并及时进行修复或更换。
此外，还需要确保连接线没有被损坏，避免车辆行驶过程中引起误触发。
同时，定期检查安全气囊的电气系统。
车内安全气囊的电气系统包括感应器、控制模块和触发装置等。
我们需要检查感应器是否受到干扰，如异常的振动或温度过高都可能影响其正常工作。
控制模块也需要定期检查和维护，确保其软件和硬件部分都处于良好状态。
触发装置的检查需要专业技术人员进行，以确保其符合标准并能够及时触发安全气囊。
此外，保持车内安全气囊的完整性也是非常重要的。
安全气囊袋通常由耐磨损的材料制成，但长时间的使用和摩擦仍可能导致其磨损或破裂。
因此，我们需要定期检查安全气囊袋的完整性，如有发现破损需要立即更换。
同时，还需要确保安全气囊袋未被外部物体压迫，以免影响其正常展开和保护功能。
最后，我们还要注意车内安全气囊的维保记录。
建议将车内安全气囊的保养与检修记录详细记载，包括维修日期、维修内容和维修人员等。
这样可以帮助我们及时发现问题，及时采取措施确保安全气囊的正常工作。
综上所述，车内安全气囊的保养与检修需要我们定期检查清洁，检查连接线和电气系统，保持完整性，并做好维护记录。

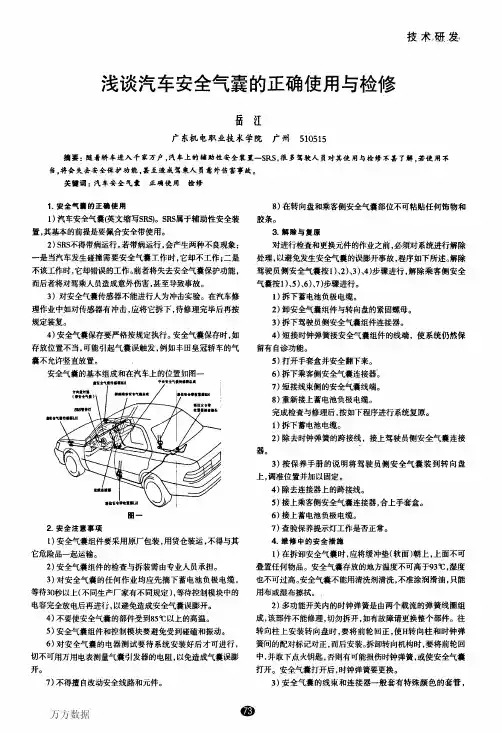

安全气囊系统的检修概述安全气囊系统是现代汽车的重要安全装置之一，目的是在车辆发生碰撞时，保护乘客避免撞击车内硬质部件，减轻伤害程度。
然而，随着时间的推移和使用的频繁，安全气囊系统也会需要进行定期的检修和维护，以确保其正常工作状态。
本文将介绍安全气囊系统的检修步骤和注意事项。
检修步骤1.准备工作：在检修安全气囊系统之前，确保车辆处于停放状态，关掉发动机并拔下钥匙。
确保车辆处于安全的位置，以防意外发生。
此外，检查安全气囊系统的保险丝是否正常，并准备好相应的工具和备件。
2.断开电源：安全气囊系统的主要电源通常连接在车辆电池上。
在检修之前，先断开电池的负极线。
这样做是为了确保在检查和更换气囊模块或其他元件时避免触发气囊的意外启动。
3.检查气囊模块和线束：检查气囊模块和线束是否有明显的物理损坏，如划痕、裂纹或破损。
如果有损坏，应及时更换。
此外，确保连接线束的插头紧固可靠，没有松动或腐蚀。
如有需要，可以使用电气接触清洁剂进行清洁和修复。
4.检查传感器：安全气囊系统通常与车辆的碰撞传感器相连。
检查传感器是否稳固固定在车辆上，并没有被松动或损坏。
此外，注意清洁传感器周围的区域，确保没有积水、杂物等可能影响传感器工作的物质。
5.检查控制模块：控制模块是安全气囊系统的核心部件，负责监测碰撞信号并控制气囊的部署。
检查控制模块是否连接良好，没有松动或腐蚀。
如果存在故障码，可以使用诊断工具进行故障码读取，并根据相应的故障码进行维修。
如果需要更换控制模块，应注意采取相应的防护措施，避免触发气囊的意外启动。
6.重新连接电源：在检查和修复安全气囊系统后，将车辆电池的负极线重新连接。
确保电池连接稳固，并牢牢固定在车辆上。
此外，确保电池正常工作，电压和电流稳定。
注意事项•在检修安全气囊系统之前，强烈建议查阅车辆的相关技术手册和厂家提供的维修手册。
这将帮助您了解特定车型的安全气囊系统的结构和工作原理，并提供更详细的检修步骤和注意事项。

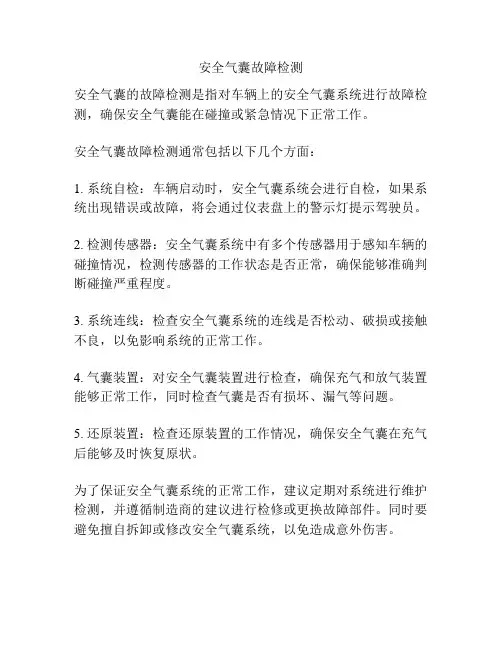

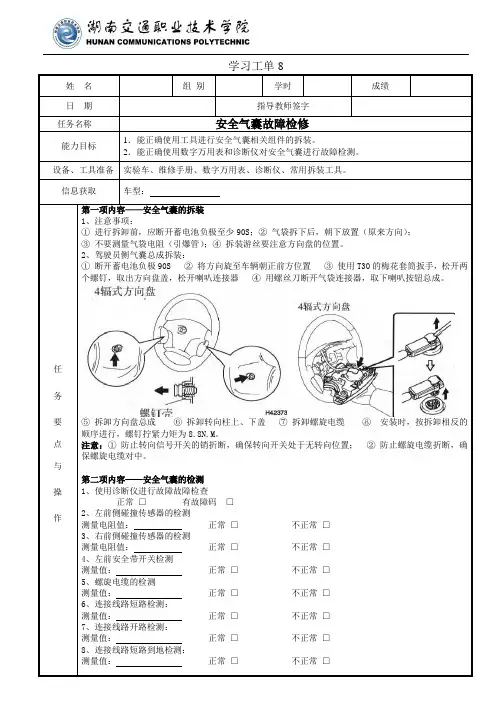

安全气囊故障检测
安全气囊的故障检测是指对车辆上的安全气囊系统进行故障检测，确保安全气囊能在碰撞或紧急情况下正常工作。
安全气囊故障检测通常包括以下几个方面：
1. 系统自检：车辆启动时，安全气囊系统会进行自检，如果系统出现错误或故障，将会通过仪表盘上的警示灯提示驾驶员。
2. 检测传感器：安全气囊系统中有多个传感器用于感知车辆的碰撞情况，检测传感器的工作状态是否正常，确保能够准确判断碰撞严重程度。
3. 系统连线：检查安全气囊系统的连线是否松动、破损或接触不良，以免影响系统的正常工作。
4. 气囊装置：对安全气囊装置进行检查，确保充气和放气装置能够正常工作，同时检查气囊是否有损坏、漏气等问题。
5. 还原装置：检查还原装置的工作情况，确保安全气囊在充气后能够及时恢复原状。
为了保证安全气囊系统的正常工作，建议定期对系统进行维护检测，并遵循制造商的建议进行检修或更换故障部件。
同时要避免擅自拆卸或修改安全气囊系统，以免造成意外伤害。

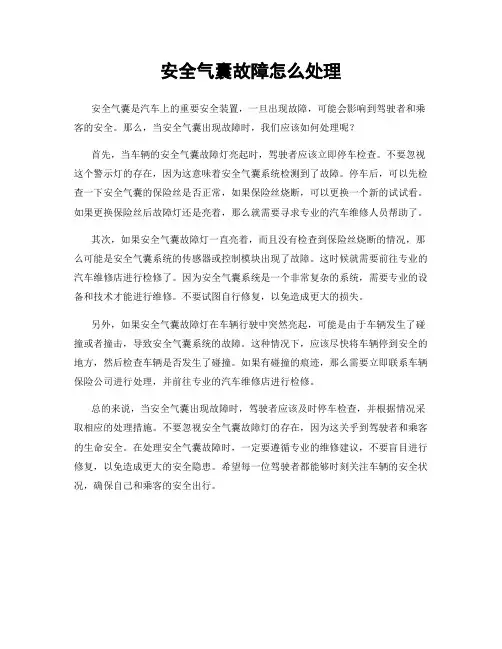

安全气囊故障怎么处理
安全气囊是汽车上的重要安全装置，一旦出现故障，可能会影响到驾驶者和乘客的安全。
那么，当安全气囊出现故障时，我们应该如何处理呢？
首先，当车辆的安全气囊故障灯亮起时，驾驶者应该立即停车检查。
不要忽视这个警示灯的存在，因为这意味着安全气囊系统检测到了故障。
停车后，可以先检查一下安全气囊的保险丝是否正常，如果保险丝烧断，可以更换一个新的试试看。
如果更换保险丝后故障灯还是亮着，那么就需要寻求专业的汽车维修人员帮助了。
其次，如果安全气囊故障灯一直亮着，而且没有检查到保险丝烧断的情况，那么可能是安全气囊系统的传感器或控制模块出现了故障。
这时候就需要前往专业的汽车维修店进行检修了。
因为安全气囊系统是一个非常复杂的系统，需要专业的设备和技术才能进行维修。
不要试图自行修复，以免造成更大的损失。
另外，如果安全气囊故障灯在车辆行驶中突然亮起，可能是由于车辆发生了碰撞或者撞击，导致安全气囊系统的故障。
这种情况下，应该尽快将车辆停到安全的地方，然后检查车辆是否发生了碰撞。
如果有碰撞的痕迹，那么需要立即联系车辆保险公司进行处理，并前往专业的汽车维修店进行检修。
总的来说，当安全气囊出现故障时，驾驶者应该及时停车检查，并根据情况采取相应的处理措施。
不要忽视安全气囊故障灯的存在，因为这关乎到驾驶者和乘客的生命安全。
在处理安全气囊故障时，一定要遵循专业的维修建议，不要盲目进行修复，以免造成更大的安全隐患。
希望每一位驾驶者都能够时刻关注车辆的安全状况，确保自己和乘客的安全出行。
