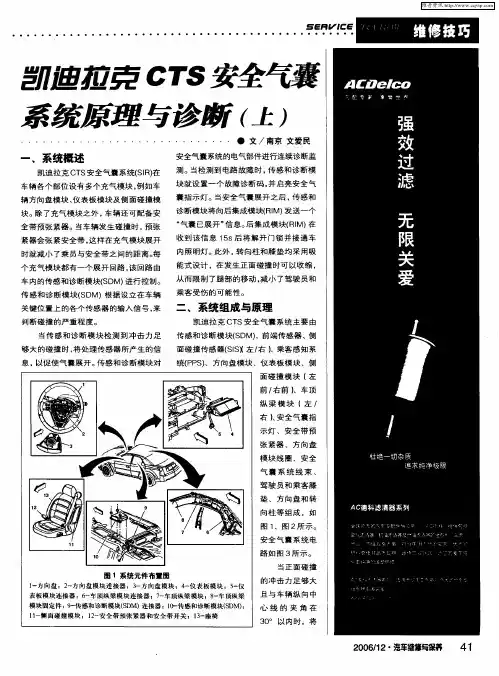

(汽车行业)汽车安全气囊系统原理与诊断维修

汽车运用技术专业课程标准2022年3月23日汽车车身电气设备检修课程标准一、课程信息课程名称：《汽车车身电气设备检修》学分：5学时：100二、课程性质1.课程性质《汽车车身电气设备检修》课程是汽车运用技术专业针对汽车机电维修工进行岗位能力培养的一门核心课程。

本课程构建于《汽车发动机机械系统维修技术》、《汽车底盘机械系统维修技术》等课程的基础上。

主要培养学生掌握充电指示灯常亮、起动机运转无力、点火系统不点火、照明灯不亮、信号装置失灵、仪表报警装置不正常、电动装置不工作、空调工作不良、汽车电路综合故障等常见故障的诊断、分析及排除的专业能力。

其后续课程为《汽油发动机电控系统维修技术》、《汽车底盘电控系统维修技术》等。

通过本课程的学习使学生掌握汽车车身电气设备检修必须的知识和技能重点培养学生独立排除电气系统常见故障的能力，同时培养学生遵纪守法、诚实．守信、善干沟通与合作的品质。

树立良好的环保、节能、安全和为客户服务的意识。

学生毕业后完全能够胜任汽车电气系统维修以及相关行业的工作。

三、课程目标1. 总体目标本课程以常见车型为实例，系统讲述了汽车电气系统的组成结构、工作原理、电路维修和故障诊断技术，要求学生掌握汽车电气系绞零部件和总成的基本检测与维修技能，掌握汽车电气系统常见故障的诊断方法．能熟练使用电气检测工具及仪器设备，能阅读英文维修资料，及时了解汽车电气的最前沿技术，做到通原理、能诊断、会维修，同时要树立良好的环保、节能、安全和为客户服务的意识。

2. 具体目标表2 课程教学目标与内容设计备注：课程目标中要融入课程育人、课程思政的育人理念。

四、教学方法与手段（1）本课程的实践性较强，教学过程中要积极改进教学方法，按照学生学习的规律和特点，以学生为主体，充分调动学生学习的主动性、积极性。

在课程内容的组织上，建议选择合适的产品作为项目载体，把较难理解的内容融入到相应的项目任务中，深入浅出，理论联系实际，帮助学生理解课程内容。

安全气囊的工作原理和运用安全气囊是车辆安全系统的重要组成部分。

在车辆发生碰撞时，安全气囊能够迅速充气，保护驾驶人和乘客免受撞击的伤害。

下面本文将介绍安全气囊的工作原理和运用。

一、工作原理安全气囊是由氧化铝、碳酸钠和硼酸等粉末组成的灭火剂，是一种借助化学反应来释放大量气体的装置。

安全气囊的充气装置通过感应车辆碰撞后的加速度改变，并通过车载传感器检测车辆碰撞的冲击力来识别事故。

一旦车辆发生严重碰撞，安全气囊的充气装置就会迅速引燃安全气囊中的化学物质，进而迅速充气使安全气囊膨胀起来。

安全气囊膨胀后，能够有效地吸收碰撞带来的冲击力，从而起到保护驾驶员和乘客的作用。

二、运用安全气囊是一种被广泛使用的被动安全装置，通常被安装在车辆的驾驶座和乘客座位置，以及车辆的门板和车身侧面等位置。

它能够在车辆发生事故时承受碰撞的冲击力，减缓人体受到的伤害，并且降低其生命安全受到的风险。

除了在车辆中使用外，安全气囊还广泛应用于其他领域。

例如，航空领域也使用安全气囊来保护机组人员和乘客。

此外，安全气囊还能够应用于一些高风险作业场所的安全保障领域。

总之，安全气囊是现代汽车安全系统中的重要组成部分。

其工作原理是在车辆碰撞后迅速充气减缓冲击力，从而保护驾驶员和乘客免受伤害。

安全气囊在全球范围内得到了广泛的应用，成为了保障人类生命安全的一种重要技术。

在汽车行业中，安全气囊的运用已经成为了一项必备技术。

自从1970年代被广泛应用以来，安全气囊已经成为了汽车事故减少和生命保障的重要技术手段。

随着汽车技术的不断发展，安全气囊在汽车行业中的运用也越来越广泛，不断更新和升级。

在传统的安全气囊中，传感器负责监测与呈现碰撞事件的信息，但是现在的高新技术让安全气囊的应用更加灵活。

例如，现代汽车安全气囊与车载摄像头、车辆防撞雷达等设备进行联动，实现更加智能化的触发方式，通过预测车辆碰撞风险的特征，提前展开安全气囊，增加保护范围和减少人员受伤的风险，进一步提升了安全气囊的安全性和效率。

第二节汽车安然气囊安然系统道理与维修一、安然气囊系统的布局构成安然气囊系统的主要电子元器件有ECU、碰撞传感器〔集中式系统安设于ECU内部，分散式系统安设在ECU外部〕、警示装置、安然气囊组件、乘员位置传感装置及接头和线束等。

二、安然气囊系统典型ECU布局对於单点碰撞传感－集中式安然气囊ECU，采用了与放大和滤波电路相关联的电子加速度计〔传感器〕，能不变地保持对汽车加速度跟踪〔即能按照汽车的加速度成比例地输出电压〕。

与单片微机相关联的装置包罗：电源供应装置，给所有的电路提供工作电压。

属於这局部的两个重要电气装置包罗电荷泵和能量贮备〔又称备用电源，在碰撞过程中，一旦蓄电池连接松脱，仍能提供足够的贮电容量触发引爆管使安然气囊张开〕。

电荷泵具有提升能量贮备电压，使其高於汽车工作电压的能力。

当蓄电池、充电系统或发电机呈现故障时，电荷泵能维持能量贮备装置的最低工作电压。

别的，在提升能量贮备电压的同时，能检测引爆路电阻偏高等类似的故障；供单片微机监控用的监视计时器；供警示灯控制和故障诊断用的接口电路；触发司机或乘客侧充气组件的引爆电路。

引爆路一般由ECU内部电路及ECU的外部元器件组成。

外部元器件有：接头、电缆、滑环/盘簧〔仅司机路才有〕引爆管，对於分散式安然气囊系统还有电子机械碰撞传感器等。

ECU监控的首要任务，是在碰撞过程中监测可能阻碍成功引爆安然气囊的所有故障；进一步的任务是监测使安然气囊发生致伤、甚至致死的不当令引爆；与ECU 集成在一起的机－电安然传感器；选择输入电路。

“选择输入〞是用来向安然气囊ECU提供乘客座位、司机和乘客安然带的状态信息，这些信息经ECU处置後，除了具有前面提到能改变安然气囊充气速率的功能外，还有安然按捺功能。

对於乘客安然气囊，只有在乘客座位被占用、乘客安然带扣上以及安然气囊在较高阈值的情况下，才会引爆充气。

将司机安然气囊与乘客安然气囊分开控制，可以减少安然气囊不必要的张开；便利接入外部诊断设备，帮忙维修的串行数据线路。

车载测试中的车辆安全气囊系统测试方法在现代汽车行业中，汽车安全气囊系统是一项至关重要的被动安全装置。

它为乘客提供了额外的保护，在车辆发生撞击事故时能够减轻碰撞对乘客的伤害程度。

因此，测试车辆安全气囊系统的可靠性和有效性是至关重要的。

本文将介绍车载测试中车辆安全气囊系统的测试方法。

一、加速度传感器测试车辆上安装了许多加速度传感器，用于监测碰撞时车辆的加速度变化。

因此，测试这些传感器的准确性和灵敏度至关重要。

测试人员可以使用专业的测试工具，将车辆置于特定的道路条件下，进行冲击测试，以模拟车辆发生碰撞的情况。

通过测试来评估传感器的响应时间和准确性。

二、指令控制器测试车辆安全气囊系统的指令控制器是控制气囊部署的关键元件。

在测试中，可以使用模拟测试工具模拟各种碰撞条件，并观察指令控制器的响应。

测试人员还可以通过专业的诊断工具，检查指令控制器是否正常工作，并确保指令控制器能够正确地感知和响应碰撞。

三、气囊部署测试气囊部署测试是测试车辆安全气囊系统的关键环节之一。

通过模拟真实的碰撞条件，测试人员可以验证气囊部署是否及时、准确，并确保乘客在事故中获得最大程度的保护。

测试人员可以使用专业的测试工具，对气囊触发机制进行测试，并记录气囊的部署时间和准确度。

四、系统集成测试车辆安全气囊系统是一个复杂的系统，由多个组件组成。

为了确保各个组件之间的协调工作，系统集成测试是必不可少的。

在这个阶段，测试人员将整个系统进行综合测试，以确保每个组件的正常工作，并且整个系统能够正常响应各种碰撞条件。

五、环境适应性测试不同的环境条件对车载测试的结果会产生影响。

因此，在测试车辆安全气囊系统时，需要进行环境适应性测试。

测试人员需要模拟各种环境条件，如不同的温度、湿度和海拔高度，以确保车辆安全气囊系统能够在各种环境下正常工作。

六、持续监测与维护一旦车辆安全气囊系统通过测试并投入使用，持续的监测和维护是必要的。

定期检查传感器、指令控制器和气囊的工作状态，并进行必要的保养和维修。

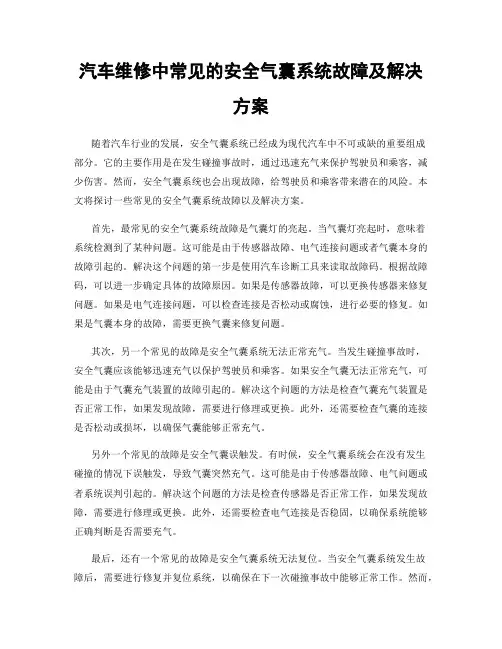

汽车维修中常见的安全气囊系统故障及解决方案随着汽车行业的发展，安全气囊系统已经成为现代汽车中不可或缺的重要组成部分。

它的主要作用是在发生碰撞事故时，通过迅速充气来保护驾驶员和乘客，减少伤害。

然而，安全气囊系统也会出现故障，给驾驶员和乘客带来潜在的风险。

本文将探讨一些常见的安全气囊系统故障以及解决方案。

首先，最常见的安全气囊系统故障是气囊灯的亮起。

当气囊灯亮起时，意味着系统检测到了某种问题。

这可能是由于传感器故障、电气连接问题或者气囊本身的故障引起的。

解决这个问题的第一步是使用汽车诊断工具来读取故障码。

根据故障码，可以进一步确定具体的故障原因。

如果是传感器故障，可以更换传感器来修复问题。

如果是电气连接问题，可以检查连接是否松动或腐蚀，进行必要的修复。

如果是气囊本身的故障，需要更换气囊来修复问题。

其次，另一个常见的故障是安全气囊系统无法正常充气。

当发生碰撞事故时，安全气囊应该能够迅速充气以保护驾驶员和乘客。

如果安全气囊无法正常充气，可能是由于气囊充气装置的故障引起的。

解决这个问题的方法是检查气囊充气装置是否正常工作，如果发现故障，需要进行修理或更换。

此外，还需要检查气囊的连接是否松动或损坏，以确保气囊能够正常充气。

另外一个常见的故障是安全气囊误触发。

有时候，安全气囊系统会在没有发生碰撞的情况下误触发，导致气囊突然充气。

这可能是由于传感器故障、电气问题或者系统误判引起的。

解决这个问题的方法是检查传感器是否正常工作，如果发现故障，需要进行修理或更换。

此外，还需要检查电气连接是否稳固，以确保系统能够正确判断是否需要充气。

最后，还有一个常见的故障是安全气囊系统无法复位。

当安全气囊系统发生故障后，需要进行修复并复位系统，以确保在下一次碰撞事故中能够正常工作。

然而，有时候系统无法正确复位，导致气囊无法正常充气。

解决这个问题的方法是使用专用的复位工具来复位系统。

如果系统仍然无法复位，可能需要进行进一步的检查和修理。

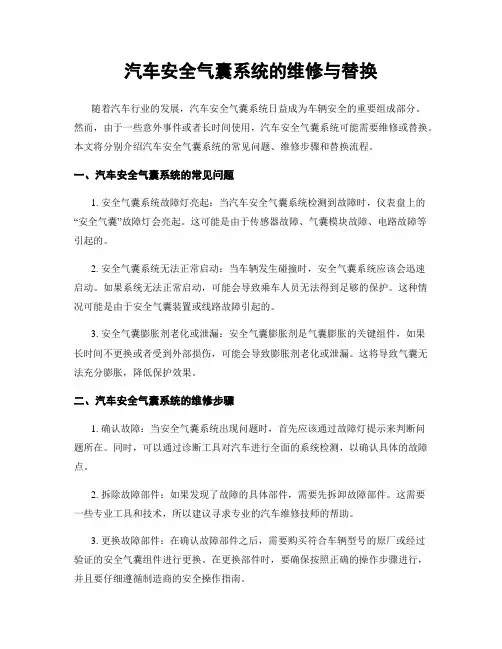

汽车安全气囊系统的维修与替换随着汽车行业的发展，汽车安全气囊系统日益成为车辆安全的重要组成部分。

然而，由于一些意外事件或者长时间使用，汽车安全气囊系统可能需要维修或替换。

本文将分别介绍汽车安全气囊系统的常见问题、维修步骤和替换流程。

一、汽车安全气囊系统的常见问题1. 安全气囊系统故障灯亮起：当汽车安全气囊系统检测到故障时，仪表盘上的“安全气囊”故障灯会亮起。

这可能是由于传感器故障、气囊模块故障、电路故障等引起的。

2. 安全气囊系统无法正常启动：当车辆发生碰撞时，安全气囊系统应该会迅速启动。

如果系统无法正常启动，可能会导致乘车人员无法得到足够的保护。

这种情况可能是由于安全气囊装置或线路故障引起的。

3. 安全气囊膨胀剂老化或泄漏：安全气囊膨胀剂是气囊膨胀的关键组件，如果长时间不更换或者受到外部损伤，可能会导致膨胀剂老化或泄漏。

这将导致气囊无法充分膨胀，降低保护效果。

二、汽车安全气囊系统的维修步骤1. 确认故障：当安全气囊系统出现问题时，首先应该通过故障灯提示来判断问题所在。

同时，可以通过诊断工具对汽车进行全面的系统检测，以确认具体的故障点。

2. 拆除故障部件：如果发现了故障的具体部件，需要先拆卸故障部件。

这需要一些专业工具和技术，所以建议寻求专业的汽车维修技师的帮助。

3. 更换故障部件：在确认故障部件之后，需要购买符合车辆型号的原厂或经过验证的安全气囊组件进行更换。

在更换部件时，要确保按照正确的操作步骤进行，并且要仔细遵循制造商的安全操作指南。

4. 测试与校准：完成更换后，需要对安全气囊系统进行全面的测试与校准。

这样可以确保系统能够正常启动，并在发生事故时提供有效的保护。

三、汽车安全气囊系统的替换流程1. 确认需要更换的气囊组件：如果汽车的安全气囊系统出现严重故障，而不仅仅是单个部件的问题，那么就需要考虑替换整个气囊组件。

同时需要注意购买符合车辆型号的原厂或经过验证的气囊组件。

2. 拆卸原有气囊组件：在开始替换之前，需要先拆卸原有的气囊组件。

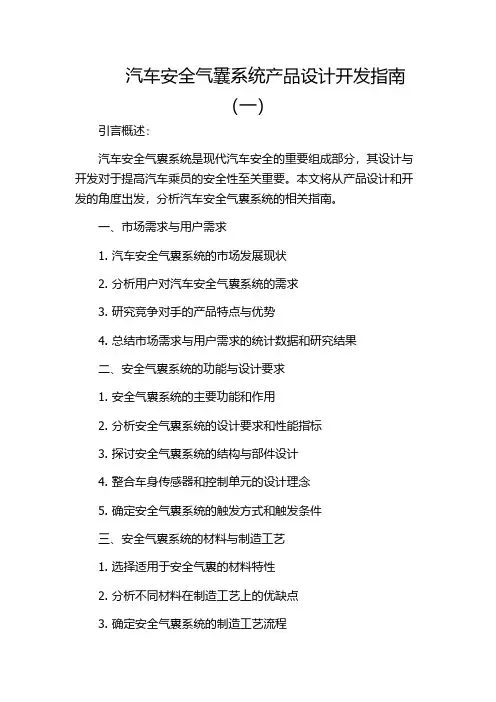

汽车安全气囊系统产品设计开发指南（一）引言概述：汽车安全气囊系统是现代汽车安全的重要组成部分，其设计与开发对于提高汽车乘员的安全性至关重要。

本文将从产品设计和开发的角度出发，分析汽车安全气囊系统的相关指南。

一、市场需求与用户需求1. 汽车安全气囊系统的市场发展现状2. 分析用户对汽车安全气囊系统的需求3. 研究竞争对手的产品特点与优势4. 总结市场需求与用户需求的统计数据和研究结果二、安全气囊系统的功能与设计要求1. 安全气囊系统的主要功能和作用2. 分析安全气囊系统的设计要求和性能指标3. 探讨安全气囊系统的结构与部件设计4. 整合车身传感器和控制单元的设计理念5. 确定安全气囊系统的触发方式和触发条件三、安全气囊系统的材料与制造工艺1. 选择适用于安全气囊的材料特性2. 分析不同材料在制造工艺上的优缺点3. 确定安全气囊系统的制造工艺流程4. 细化安全气囊系统的组装与调试要求5. 质量控制和测试方法的设定与应用四、安全气囊系统的测试与验证1. 分析安全气囊系统的测试对象和测试流程2. 确定不同测试环境下的测试要求3. 设计安全气囊系统的可靠性验证计划4. 实施安全气囊系统的功能验证和性能评估5. 分析并解决测试中出现的问题和改进需求五、安全气囊系统的生产与应用1. 设计安全气囊系统的生产与装配线2. 确定生产工艺和工位布置的要求3. 建立安全气囊系统的生产标准和质检流程4. 安全气囊系统的产品应用与销售策略5. 分析安全气囊系统的后续服务和维护需求总结：本文综合分析了汽车安全气囊系统的产品设计与开发指南，包括市场需求与用户需求、系统功能与设计要求、材料与制造工艺、测试与验证、生产与应用等5个大点。

准确把握这些指南，将有助于提高汽车安全气囊系统的品质和性能，促进汽车行业的安全发展。

汽车安全舒适系统原理与维修》教学大纲1、了解汽车电子控制悬架系统的基本原理及分类2、掌握变高度、变刚度、变阻尼悬架系统的检修方法3、了解悬架系统故障的诊断方法重点与难点：1、汽车电子控制悬架系统的基本原理及分类2、变高度、变刚度、变阻尼悬架系统的检修方法3、悬架系统故障的诊断方法第五章汽车防盗系统和定速巡航系统的检修8课时教学内容：1、汽车防盗系统的识别和检修2、汽车定速巡航系统的识别和检修教学要求：1、掌握汽车防盗系统的基本原理及分类2、掌握定速巡航系统的基本原理及检修方法重点与难点：1、汽车防盗系统的基本原理及分类2、定速巡航系统的基本原理及检修方法掌握汽车自动空调系统的组成与工作原理，了解常见故障及维修方法。

2、教学要求：掌握空调系统的压力检测方法，了解制冷剂的充注与排放,掌握空调系统的故障诊断与维修方法。

3、重点与难点：空调系统的故障诊断与维修方法。

实训二汽车发动机管理系统的检测与维修6课时1、教学内容：掌握汽车发动机管理系统的组成与工作原理，了解常见故障及维修方法。

2、教学要求：掌握发动机管理系统的故障诊断与维修方法，了解传感器与执行器的测试方法，掌握故障码的读取与清除方法。

3、重点与难点：发动机管理系统的故障诊断与维修方法。

实训三汽车安全气囊系统的检测与维修6课时1、教学内容：掌握汽车安全气囊系统的组成与工作原理，了解常见故障及维修方法。

2、教学要求：掌握安全气囊系统的故障诊断与维修方法，了解气囊的拆装与更换方法，掌握安全气囊系统的测试方法。

3、重点与难点：安全气囊系统的故障诊断与维修方法。

《汽车安全舒适系统原理与维修》课程标准一、课程目标本课程旨在培养学生掌握汽车安全舒适系统的原理、构造、故障诊断与维修技能，使学生能够应对各种汽车安全舒适系统的常见问题，提高车辆使用安全性与舒适性。

二、教学内容与要求1. 教学内容：包括汽车安全舒适系统的基础知识、原理、结构、部件、电路等；以及常见故障诊断与维修方法。

2. 要求：学生应熟练掌握汽车安全舒适系统的基本原理，熟悉各种部件的构造与功能，了解常见故障现象及原因，掌握基本的故障诊断与维修技能。

三、教学重点与难点1. 教学重点：汽车安全带、安全气囊、ABS防抱死刹车系统、自动空调、座椅调节系统等重要安全舒适系统。

2. 教学难点：电路故障诊断与维修、电子控制系统的故障诊断与维修等。

四、教学方法与手段1. 理论教学：通过讲解、演示、图片展示等方式，使学生了解安全舒适系统的基本原理和结构。

2. 实践教学：通过实验、操作、维修等方式，使学生掌握故障诊断与维修技能。

3. 多媒体教学：利用视频、动画等多媒体手段，形象生动地展示安全舒适系统的运作过程和故障现象。

4. 案例分析：通过分析实际案例，使学生了解常见故障的原因和解决方法。

五、教学安排本课程共分为60学时，其中理论课30学时，实践课30学时。

每周2学时，共6周完成。

六、考核方式本课程考核包括平时作业、实验报告、期末考试三部分。

平时作业占20%，实验报告占30%，期末考试占50%。

学生最终成绩将根据综合表现评定。

七、师资力量本课程需要有一支具有丰富教学经验和专业知识的教师团队，包括汽车维修工程师、汽车维修技师和相关领域专家。

他们将为学生提供理论和实践相结合的教学，确保教学质量。

八、教学资源1. 教材：选用权威的汽车安全舒适系统教材，并结合网络资源进行补充。

2. 实验室：配备先进的汽车安全舒适系统实验设备，包括模拟故障诊断仪器、维修工具等。

3. 网络资源：建立课程网站，提供教学课件、视频、案例分析等资源，方便学生随时学习。

汽车安全气囊知识讲义汽车安全气囊是一种被动安全装置，它在车辆发生碰撞时可以减轻乘客受伤的程度。

安全气囊可以在车辆碰撞时在瞬间充气，形成一定的缓冲效果，从而保护驾驶员和乘客免受碰撞伤害。

下面是一些关于汽车安全气囊的知识讲义：1. 安全气囊的种类安全气囊通常分为驾驶员气囊、副驾驶员气囊、侧安全气囊和头部安全气囊等几种。

驾驶员气囊和副驾驶员气囊通常位于方向盘和仪表板上，侧安全气囊位于座椅侧面，头部安全气囊则位于车顶或车门内侧。

不同位置的安全气囊能够在不同方向的碰撞中提供相应的保护。

2. 安全气囊的充气原理安全气囊的充气原理是利用爆炸气体产生的高压气体来迅速充满气囊，从而形成缓冲效果。

当车辆发生碰撞时，车辆上的碰撞传感器会向安全气囊控制单元发送信号，控制单元会迅速决定是否需要充气，并将高压气体发送到气囊中。

整个过程只需要几十毫秒，所以安全气囊能在车辆发生碰撞时迅速充气，减轻乘客受伤程度。

3. 安全气囊的使用注意事项虽然安全气囊可以在车辆碰撞时提供保护，但在日常驾驶中也需要注意一些使用注意事项。

比如，驾驶员和乘客需要系好安全带，避免在发生轻微碰撞时触发安全气囊而导致不必要的伤害。

此外，安全气囊也需要定期维护和检查，以确保在发生碰撞时能正常工作。

总的来说，汽车安全气囊是一种重要的 passi安全装置，在车辆碰撞时能够为驾驶员和乘客提供保护。

但在日常驾驶中也需要注意使用注意事项，以确保安全气囊能够正常工作并发挥作用。

汽车安全气囊是一种重要的被动安全装置，它在车辆碰撞时能够迅速充气形成缓冲效果，从而减轻乘客受伤的程度。

在紧急情况下，安全气囊的作用是至关重要的。

然而，对于许多车主来说，他们对汽车安全气囊的工作原理和正确使用方式了解甚少。

因此，我们需要更多地了解汽车安全气囊，以确保在发生碰撞时它能够发挥作用。

4. 安全气囊的工作原理安全气囊系统主要由碰撞传感器、控制单元和气囊组成。

当车辆发生碰撞时，碰撞传感器会感知到碰撞的程度和方向，并将信号发送给控制单元。

汽车安全气囊系统原理与诊断维修第一节概述随着高速公路的发展和汽车性能的提高，汽车行驶的速度越来越快，同时汽车的保有量迅速增加，使得汽车交通事故频繁发生，驾驶员和乘员的安全问题变得十分突出。

而交通事故往往是意外发生的，发生时间极短，人不可能有反应时间来主动保护自己，只有靠被动安全装置来减少事故对人体的伤害。

现代汽车上所使用的被动安全装置主要有安全带、防撞式车身和安全气囊等。

汽车发生碰撞事故时，汽车安全带将乘员“束缚”在座椅上，可减少汽车正面碰撞时由于巨大的惯性力所造成的对驾驶员和乘员的伤害；防撞式车身可在吸收汽车动能的同时减缓驾乘人员移动的程度，并保证驾乘人员有足够的生存空间，减轻二次碰撞造成的伤害；而安全气囊将避免乘员与转向盘、仪表板、风窗玻璃等之间所发生的二次碰撞，防止驾乘人员受到严重的脑和胸部损伤，以降低在正面或侧面碰撞中驾乘人员的伤亡率。

一、安全气囊的作用当汽车发生碰撞时，汽车迅速减速直至停止，但车内乘员仍以原来速度向前运动。

如果乘员未系安全带，就可能发生乘员和转向盘、仪表板和风窗玻璃等之间的碰撞，造成严重的伤害；如果乘员系上安全带，则他们将逐渐减速，因此作用到他们身上的撞击力将减轻。

但在严重的碰撞事故中，虽然系上安全带的碰撞力比未系安全带少了很多，但乘员仍可能会撞到车室内部物件而造成伤害。

如果此时装在转向盘或仪表板内的气囊充气弹出，就可以保护乘员减少与车内物相撞的可能性，更均匀地分散头部、胸部的碰撞力，吸收乘员的运动能量，从而起到补充安全带效果的作用。

大量统计和实测数据表明：在汽车相撞时，如果正确使用安全带和安全气囊可使头部受伤率减少25％左右，面部受伤率减少80％左右。

二、安全气囊的工作过程根据德国BOSCH公司在奥迪轿车上实验研究表明：当汽车以30km／h的速度与前面障碍物相撞时，安全气囊系统的工作过程如图1-1所示。

碰撞(发生)10ms时，安全气囊系统达到引爆极限，气囊组件中的电爆管引爆点火剂并产生大量热量，使充气剂(叠氮化钠药片)受热分解。

1. 绪论随着高速公路的发展和汽车性能的提高，汽车行驶的速度越来越快，同时汽车的保有量迅速增加，使得汽车交通事故频繁发生，驾驶员和乘员的安全问题变得十分突出。

而交通事故往往是意外发生的，发生时间极短，人不可能有反应时间来主动保护自己，只有靠被动安全装置来减少事故对人体的伤害。

现代汽车上所使用的被动安全装置主要有安全带、防撞式车身和安全气囊等。

汽车发生碰撞事故时，汽车安全带将乘员“束缚”在座椅上，可减少汽车正面碰撞时由于巨大的惯性力所造成的对驾驶员和乘员的伤害；防撞式车身可在吸收汽车动能的同时减缓驾乘人员移动的程度，并保证驾乘人员有足够的生存空间，减轻二次碰撞造成的伤害；而安全气囊将避免乘员与转向盘、仪表板、风窗玻璃等之间所发生的二次碰撞，防止驾乘人员受到严重的脑和胸部损伤，以降低在正面或侧面碰撞中驾乘人员的伤亡率。

2. 帕萨特安全气囊系统的功用及组成2.1 帕萨特安全气囊系统的功用汽车安全气囊系统（Supplermental Restraint System；简称SRS）是一种辅助保护系统，它包括传感器总成、充气器、折叠的气囊、点火器、固态氮、警告灯等。

一般来说，驾驶员处的安全气囊是存放在方向盘衬垫内，因此，当您看见方向盘上标有“SRS”或“Airbag”字样，就可知此车装有安全气囊。

当汽车受到前方一定角度内的高速碰撞时，装在车前端的碰撞传感器和装在汽车中部的安全传感器，就可检测到车速突然减速，并将这一信号在0．01秒之内迅速传递给安全气囊系统的控制电脑。

电脑在经过分析确认之后，立即引爆安全气囊包内的电热点火器（即电雷管），使其发生爆炸，这一过程一般只需0．05秒左右。

点火器引爆之后，固态氮粒迅速气化，大量氮气立即吹涨气囊，并在强大的冲击力之下，气囊冲开方向盘上的盖而完全展开。

这样就在驾乘人前形成一个“气垫”，在驾乘人员撞击到气囊上时，内部的氮气就会因受压而从气囊上的小孔排出，从而减缓撞击力，不至于伤害驾乘人员。

汽车安全气囊安全系统原理与维修一、汽车安全气囊安全系统原理汽车安全气囊安全系统是由安全气囊、气囊控制单元和传感器三部分组成的，主要作用是在车辆撞击时，保护乘员不受二次撞击伤害。

1.安全气囊安全气囊是汽车安全系统中最重要的部分，其主要作用是在车辆发生碰撞时，迅速充气实现缓冲，减少乘员碰撞力。

安全气囊一般由气囊套、气体发生剂和气囊衬板三部分组成，其中气体发生剂在撞击后迅速释放气体，使气囊在0.03秒内充气。

2.气囊控制单元气囊控制单元是安全气囊安全系统的核心部分，其主要作用是接收车辆撞击信号，判断是否需要充气，如果需要，向气体发生剂发出充气信号。

气囊控制单元一般位于车内中控台或车辆电路分箱中。

3.传感器传感器是安全气囊安全系统的关键部分之一，负责检测车辆发生撞击的情况。

传感器通常安装在车身前、侧和后方，通过感应车身的加速度和变形程度，判断撞击力量和方向，并将这些信息传输给气囊控制单元。

二、汽车安全气囊安全系统维修1.安全气囊维修安全气囊一般不需要定期保养，但在车辆发生碰撞后，需检查气囊是否正常充气。

检查时，可以观察气囊表面是否有明显损伤，以及气囊是否正常充气完整展开。

如果气囊出现损坏或充气不完整，需要更换气囊，气囊更换时需要将电池断开防止误操作。

2.控制单元维修气囊控制单元一般不需要维修，但当控制单元出现故障导致气囊无法正常充气时，需更换控制单元。

在更换控制单元时，需要选择原厂配件，严格按照更换流程操作，以保证安全气囊系统的正常运行。

3.传感器维修传感器的检查和维护一般由汽车维修点完成，需要检查传感器是否正常灵敏，是否有积尘或损坏。

如果传感器出现故障，需要更换传感器。

汽车安全气囊安全系统对于车辆的安全至关重要，需要定期检查和合理维护，以保证其正常运行。

任何时候，如果安全气囊出现异常，建议尽快联系专业的汽车维修点进行维修和更换。

目录绪论 (1)第一章汽车安全气囊的发展史 (2)1.1 国外汽车安全气囊的发展 (2)1.2 国内汽车安全气囊的发展 (3)第二章安全气囊系统的分类 (5)2.1 按结构形式 (5)2.2 按保护对象和方位 (5)第三章汽车安全气囊的工作原理及结构 (9)3.1 汽车安全气囊的组成及作用 (9)3.2 安全气囊的工作原理 (15)3.3 安全气囊的工作过程 (15)3.4 安全气囊的正确使用 (18)第四章安全气囊故障的检测与维修 (21)4.1 安全气囊系统故障诊断基本流程 (21)4.2 安全气囊系统故障分析与检测 (22)4.3 和悦安全气囊的检测与维修 (24)4.4 奇瑞A5安全气囊故障案例及检测 (27)致谢 (31)参考文献 (32)绪论在我国，随着高速公路的发展和汽车性能的提高，汽车的行驶速度越来越快，特别是由于汽车拥有量的迅速增加，交通越来越拥挤等诸多因素导致近年来汽车交通事故逐年上升。

所以，汽车的安全性就变得尤为重要。

汽车安汽车的安全性分为主动安全和被动安全两种。

主动安全是指汽车防止发生事故的能力，主要有防抱死系统，制动力分配系统等。

被动安全是指在万一发生事故的情况下汽车上的配置保护乘员的能力。

当汽车发生事故时，对乘员的伤害是在瞬间发生的。

例如，以车速50公里/时进行正面撞车时，其发生时间只有十分之一秒左右。

为了在这样短暂的时间中防止对乘员的伤害，必须设置安全装备。

目前主要有安全带、防撞式车身和安全气囊防护系统(简称SRS)等。

由于很多事故是难以避免的，因此被动安全性也非常重要，安全气囊作为被动安全性的研究成果，由于使用方便，效果显著，造价不高，得到了迅速的发展和普及。

现在，世界上许多汽车制造厂及专业生产厂都在设计和生产安全气囊。

今天的气囊已经发展到可以在任意方向的碰撞中（包括侧向碰撞）起保护乘员头部、躯干和膝部的作用。

然而，从安全气囊的迅速发展过程中，我们可以看到，我国以及世界上在减少驾乘人员伤亡，保护驾乘人员的生命财产安全的过程中都是采取的治标不治本的方法。

奥迪A6轿车SRS系统的原理与维修奥迪A6轿车SRS系统的原理与维修济南孙侠SRS是英文Supplemental Restraint System的缩写，直译为辅助约束（防护）系统，一般译为安全气囊，实际上它包括座椅安全带收紧机构和安全气囊两部分，它是轿车被动安全系统的一个组成部分，必须佩带安全带，在事故发生时才能发挥其保护作用。

一汽大众生产的奥迪A6骄车装配有先进的电子传感式安全气囊系统，当汽车发生碰撞时，电子控制及监测单元J234可根据碰撞强度及方位，使不同部位的气囊引爆或安全带收紧，能有效的防止驾乘人员与车内构件发生碰撞，最大限度的保护人身生命安全。

1. SRS系统的组成部件奥迪A6 轿车SRS系统的主要部件有电子控制及监测单元J234（即气囊电脑），SRS故障指示灯，气囊组件，爆燃式安全带张紧器，螺旋导线单元（即气囊滑环F138）和连接线束等，它取消了传统的车身前部碰撞传感器，而把它们集成在了控制单元J234内。

2. SRS系统主要部件的结构及工作原理2.1 电子控制及监测单元J234电子控制单元J234安装在换档手柄的前面，它是SRS系统的电控中枢，由CPU中央处理器，电子加速度传感器，机械式碰撞传感器，碰撞角度传感器，安全传感器，诊断数据存储器，碰撞记录器，蓄能器等组成。

气囊电脑J234具有自检、监控各传感器及导线工作情况、故障存储、引爆气囊或张紧器和碰撞记录等功能。

当碰撞发生时，电脑J234不仅能判断碰撞的强度和角度，根据预置的方案向不同部位的气囊或安全带张紧器发出引爆指令使其工作，而且还能够同时向中央门锁控制电脑J429发出一个撞车信号，中央门锁控制电脑便发出开锁指令，打开车门锁和行李箱锁，并且接通车内照明灯，使人能在出车祸后迅速逃离。

2.2 SRS指示灯位于仪表板内里程表盘上，为红色警告灯，其上的字符为“AIR BAG”。

打开点火开关后，“AIR BAG”灯亮起，SRS系统进行自检，6秒左右自检完成，灯应熄灭，否则表示SRS系统有故障,需要检修。

关于汽车SRS系统的基本原理和故障诊断摘要：驾驶车辆时，安全带是否扣上与气囊息息相关。

如果车辆受到碰撞时没有扣上安全带，虽然气囊没有打开，但很可能气囊电脑已经损坏，必须更换。

本人根据自己在接触到的碰撞车辆中总结的经验，在本文浅谈一下自己的见解。

关键词：安全气囊、传感器、ECU一概述汽车安全气囊系统(Supplemental Restraint System——SRS)是轿车上的一种辅助保护系统，与座椅安全带配合使用，可以为乘员提供十分有效的防撞保护。

目前按照安装气囊数量可以分为单气囊系统(只装在驾驶员侧)和双气囊系统(驾驶员和付驾驶员侧各有一个安全气囊)，两者的工作原理基本一样。

当汽车受到前方一定角度内(一般为30ْ角以内)的高速碰撞时(一般在30公里每小时以上)，装在汽车前端的碰撞器和安装在汽车中部的安全气囊传感器可检测到车速突然减速，在0．01秒钟内把信号传给SRS电脑。

SRS电脑立即通过安全气囊包中的电热点火器(电雷管)，使其发生爆炸，这一过程一般只用0．05秒左右。

电雷管爆炸后，气体发生器产生大量氮气，迅速吹涨气囊，无毒的氮气充满气囊，冲开方向盘上的盖，在双气囊汽车中，冲开付驾驶员安全气囊模包的盖，气囊完全张开。

当驾驶员或乘员冲撞气囊时，气囊受压并由小孔排出氮气，持续时间不到一秒，从而减缓撞击力，从而保护驾驶员和乘员。

二SRS系统结构与原理1 安全气囊的组成安全气囊系统包括3个主要部分：传感器、气体发生器、气囊组件。

感应器系统的功能是检测、判断汽车发生事故后的撞击信号，以便及时启动安全气囊，并提供足够的电能和机械能来点燃气体发生器。

按结构型式，它主要有电子式传感器，机电式传感器和机械式传感器3种类型。

气体发生器是安全气囊系统中非常重要而复杂的一部分。

目前最常用的是固体燃料式气体发生器和混合式气体发生器。

气囊组件主要由充气器总成、气袋、饰盖和底板4个部分组成。

右图为安全气囊工作框图：2 安全气囊的分类根据保护乘员的位置不同可把安全气囊分为驾驶员气囊、副驾驶员气囊及其它乘员气囊等几种。

SRS系统组件位置系统框图系统概述诊断流程故障码列表终端诊断空气囊系统维修安全规则全面诊断流程专用工具拆装报废要点组件位置系统框图系统概述汽车安全分为主动安全系统和被动安全系统。

主动安全是指预先发现危险的能力，如风挡玻璃视野、灯光系统、反光镜等；预先回避危险的能力，如转向系统、制动系统、驱动防滑、行驶平稳控制系统。

被动安全是指避免或减轻乘员所受伤害，如安全带、空气囊等。

本节空气囊系统是被动式、可膨胀的、辅助保护系统，简称SRS。

装有这种系统的车辆可以很快由“SRS-AIR-BAG”标志来辨别。

驾驶员空气囊标志铸压在方向盘中间的装饰盖上，而乘客空气囊标志铸压在杂物箱上方仪表板上。

配有空气囊系统的车辆也可由组合仪表空气囊故障指示灯来识别（如左图），每次将电源上到ON档电作为系统自检，组合仪表的空气囊故障指示灯点亮约5秒钟。

空气囊系统由下列主要部件组成：1．前碰传感器2．SRS ECU3．SRS警告灯4．时钟弹簧5．驾驶员空气囊模块（空气囊充气装置）6．前排乘员空气囊模块（空气囊充气装置）7．安全带报警传感器8．帘式空气囊模块（装有时）9．侧碰传感器（装有时）10．前排座椅侧空气囊模块（装有时）●空气囊ECU安装在汽车中轴线，在中控面板下方的位置，如果由于碰撞而造成蓄电池电压过低或电源断开，此时空气囊ECU仍可持续工作100ms以上。

●驾驶员空气囊(DAB)安装在转向盘中央饰盖内，不可分解， DAB包括气体发生器、气袋、饰盖以及支架等辅件。

DAB的功用是接收来自空气囊ECU的点火信号，引燃气体发生器，产生大量气体，给气袋充气，形成气垫，保护乘员。

●时钟弹簧安装在组合开关之上，时钟弹簧由螺旋形电缆、转子、壳体、线束及辅助结构件等组成。

转动转向盘时，转子与转向盘形成一个整体旋转，有足够长度的螺旋形电缆螺旋状盘绕在壳体内，因此当转子由中间位置顺/逆时针两个方向各转3.5圈时，也不会影响导线的可靠连接。

●前排乘员空气囊(PAB)安装在仪表板杂物盒上方，PAB的组成和功用与DAB相同。
