目标
提高画线图的清晰度、准确性和易用性，以更好地指导车间现场的定置管理。
1. 一致性
画线图应与实际车间布局保持一致，准确反映各区域的功能和物品的定位。
2. 简洁明了
避免过多的细节和复杂标记，突出关键信息，使画线图易于理解和使用。
3. 动态调整
根据车间布局的变化及时更新画线图，保持其时效性和准确性。
动态性原则
随着车间的变化和改进，画线图应适时进行调整和更新。
画线图的绘制方法
实地勘测
对车间现场进行实地勘测，了解设备和物品的实际布局。
软件绘制
利用专业的绘图软件，如AutoCAD等，进行精确绘制。
手绘草图
根据勘测结果，绘制初步的手绘草图。
审核与修改
对绘制好的画线图进行审核和修改，确保准确无误。
05
车间现场定置管理的未来发展与展望
定置管理的发展趋势
பைடு நூலகம்
数字化转型
随着物联网和大数据技术的发展，定置管理将进一步实现数字化转型，通过实时数据采集和分析，提高管理效率和准确性。
智能化升级
人工智能和机器学习技术将在定置管理中得到广泛应用，实现智能化决策和资源优化配置。
绿色环保理念强化
随着环保意识的增强，定置管理将更加注重绿色、低碳、循环的生产模式，降低能耗和排放。
03
随着信息化和智能化的快速发展，定置管理将更加注重数字化
和智能化的应用，以适应未来生产方式的变化。
02
车间现场画线图的制定与实施
画线图的制定原则
明确性原则
画线图应明确标识出各区域、设备、物品的定置要求，避免产生歧义。
实用性原则
画线图应符合车间的实际情况，便于员工理解和操作。

车间地标画线标准PPT课件

.
规格(mm)
100 50 50 50 50 10 50 50 间隔100/45度间隔100/45度间隔100/45度间隔100/45度 50 50
基准颜色
白色
2
主通道效果展示
车行通道（浅灰色）
1000mm 或
1200mm 或
2000mm
人行横道或物流人行道（白色）
人行安全通道（绿色）
150mm
效果展示
.
13
工字柱警示标识
目的
对于不靠墙的柱子进行警示
对象
危险部位
1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔15cm。标准 3、斑马线可以45度倾斜也可以与柱子垂直。
15cm
效果展示
.
1.5米
地面
14
圆型柱子警示标识
目的
对于不靠墙的柱子进行警示
对象
危险部位
1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔15cm。
效果展平示。
90cm
30cm 墙体
30cm
10cm 地面双开门
通道
10cm .
主干道
墙体 17
车间建筑物护栏
目的防止建筑物被撞击，并保持表面清洁
对象
现场与通道相邻的建筑物
40cm
1、材料：立柱选用40×10 ×10cm的钢材；护栏选用直径为6cm的管材；
标准
2、颜色：立柱为黄色；护栏为黄黑斑马线，间隔25cm；
照片
推拉门
黄色
房间出入门
.
4
区分
生产区域
区划线
可视化标准
区划线
黄色

车间定置线标准课件.ppt

颜色、线条及管道标准
ko
1
④管道的颜色使用规定：
• 水：蓝色 • 蒸气：深红色 • 气体：黄色 • 油：深土黄色 • 酸或碱：紫灰 • 电气：成土黄色
ko
2
区分
可视化标准
区划线
黄色
主
区划线
黄色
LINE
对象
车间主要通道宽度大于1.5M
LINE间通道宽度0.8~1.5M
照片
推拉门
黄色
房间出入门
ko
灭斑马线
火器
消防设备区域如消防栓等
ko
5
区分
可视化标准
。。。
。。。
包装
黄色
对象
照片
完制品区域如木架、货架等
ko
6
3.3、目视管理的水准
高级水准
初级水准
中级水准
初级水准：显示当前状况，使用一种所有工人都能容易理解的形式；
中级水准：谁都能判断良否（管理范围）。
高级水准：管理方法（异常处置等）都列明。
ko
7
目视管理的评价示意图：
无水准初级水准中级水准
6
高级水准（理想状态）
6
安全库存
6
6
用完后
通知张三
无管理状态
有几个球不明确，要数！
初级பைடு நூலகம்理状态
整齐排列，便于确认管理
中级管理状态
通过简单标识使数目一目了然
理想的管理状态
通过标识和提示，使数目和数目不足时该怎么做一目了然
ko
8
3
区分
可视化标准
黄色
定位
定位黄色
间隙 5MM

车间现场6S画线标准课件

120mm
车辆通道
主通道
精
5
A05.配电柜、消防设施警示线
◆目的画线区域内为重要安全设施，禁止堆放物品 ◆对象配电柜、消防栓、灭火器
◆标准
1、电柜、消防栓等区域线使用斑马线绘制，线宽100mm； 2、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm
电柜、消防栓、灭火器
一般物品区域线
150mm
100mm
精
13
A15.特殊物品定位线
◆目的
让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰
◆对象废品、危险品；清洁用品
◆标准
1、生产中的废品、化学品、危险品的摆放使用红色区域线，线宽50mm； 2、卫生用品存放区域线使用白色线，线宽50mm； 3、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm； 4、区域线四角可以为直角过渡；
25mm
A、红色消防管道上使用
150mm
道路黄国标Y07
B、其它管道上使用
150mm
消防红国标R03
25mm
C、管道标识
天然气宋体 80#
精
4
A04. 车间主干道标识线
◆目的 ◆对象 ◆标准
为了保护墙面与设备，区分人与车辆的通行，培养员工按道路通行的习惯
车间内部有车辆往来的通道
1适合于车间主通道，副通道 1）线宽：120mm；材料：油漆；颜色：黄色；
A10.车间建筑物护栏
◆目的 ◆对象
防止建筑物被撞击，并保持表面清洁现场与通道相邻的建筑物
◆标准
1、材料：立柱选用40×10 ×10cm的钢材；护栏选用直径为6cm的管材； 2、颜色：立柱为黄色；护栏为黄黑斑马线，

7S管理定置线颜色及标准ppt课件

红色地面时使用黄黑虎纹线，灭火器要使用黄黑虎纹
红色
3
画线的原则（三）
适用项目配电柜突出物坑道周围检验合格品区域线
基准规格 50 50 50
50
基准颜色黄黑虎纹线
绿色
备注
4
区分
可视化标准
区划线
黄色
主
区划线黄色
LINE
对象车间主要通道宽度大于1.5M
LINE间通道宽度0.8~1.5M
打印纸
12
区分
可视化标准
对象
照片
定位
圆盘电脑底座
标识
方形电脑底座
13
区分
可视化标准
定位 50m m
电话机固定位置
10m
m 50m
m
定位 50 m m
易移动物品
50 m m
对象固定电话
文件夹等
照片
14
区分
可视化标准
定位
对象双开门
照片
定位
桌面物品
15
区分
可视化标准
佑谦公司部门
定位名字

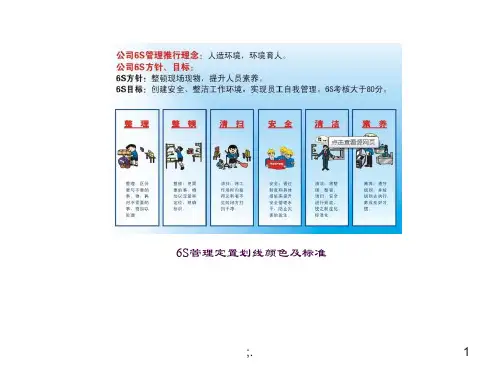

6S管理定置划线颜色及标准
;.
1
画线的原则（一）适用项目
厂区主干道线
厂区人行道线人行横道斑马线仓库主通道线大型车间主通道线室内一般通道线仓库/车间区域线辅助通道线可移动物 (移动架台,工具车)
清扫工具类门开闭线小物品定位线桌面物品定位线
基准规格 100
100 50 100 100 50 50 50 50
对象
文件夹色别管理
照片
定位
茶杯
16
对象管道管道电源
仪表

车间现场定置管理画线图.pptx

可按大型移动物品线宽的1/2宽度划定
四角划线
地面定位线划线标准
定位消防器材或危险物品(如高压气瓶、易燃易爆物品)，为达到警示效果，须使用红色线条，线宽一般在3㎝～6㎝。
5CM
地面定位线划线标准
前方禁止摆放物品的区域(不得放置、不得进入，如配电装置、消防栓处、升降梯下等；须使用红色斑马线，线宽一般在3㎝～6㎝。
▪ 部门定置图反映的内容：设备、通道、更衣间、垃圾箱、饮水处、固定工位器具、用具等。并反映出部门办公室、库房、洗手间等位置，标出名称。不反映室内布置，但应该标出门户、门位置及门的开启方向。
生产区域责任图（同轴）
物料区责任人： ×××
焊接房责任ห้องสมุดไป่ตู้： ×××
六
五
四
三
二
一
线
线
线
线
线
线
责任人责任人责任人责任人责任人责任人
地面定位线划线标准
定位线用于定位地面物品，线宽3㎝～6㎝，采用贴胶带(实线)的方法。
地面通道线、区域线划线标准
可移动（暂放物）物品的区域，采用粘胶带（虚线）的方法，区域线宽度8cm
地面通道线、区域线划线标准
不合格品或危险区域使用红色油漆实线或贴胶带(实线)的方法，条线宽为5㎝。
地面定位线划线标准
6S标准化之-生产区域责任划分
区域责任制的定义
现场区域管理责任到人，分工明确，使现场: 有图必有物、有物必有位、有位必分类、分类必标志、
达到“事事有人管，人人都管事”
区域责任制的程序说明
(1) 安全小组制定现场管理的程序及相应的标准，经批准后下发各部门执行。
(2)各部门根据本部门的实际情况及工艺流程进行现场区域划分，绘制区域责任表。

车间画线标准PPT优质课件

. 地面通道线、区域划分线
B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；
. 地面通道线、区域划分线
C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
. 地面通道线、区域划分线
D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；
工具标识 .牌
公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。
以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。
车间物料 .标识牌
车间内部的物料放置点、待加工、已加工物料放置点，对物料名称、数量、规格以及最大上限的控制。
区域标识 .牌设置
其他注意 .事项
垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。工作场所定置图要规划和显示出：生产场地（或班组区域位置）通道在制品周转地垃圾存放点其他工作或生产现场内，凡定置图中未注明的设施和物品应予以
清除，做到图物相符。车间里面的窗户不能悬挂窗帘或其他障碍物。班组休息区有明确的定置与标语。
其他注意 .事项
现在，对车间划线及标识管理要求了解多一些了吧？ “划线”是为了明显区分各工作岗位和功能区域消除因货物乱堆放、通道堵塞等产生的隐患让公司管理更有秩序、生产空间更安全大朗的公司朋友们！行动起来！工业园区、车间、仓库画好清晰的标线为企业和员工画出安全和生命的“守护线”！
