车间现场定置管理画线图

公司6s管理划线标准图片（讨论）
为提高公司整体管理水平，推进6s管理体系，保证各车间部室办公区及现场规范化管理，参照借鉴其他企业6s管理经验，精选出定置定位图片及划线、颜色、规格等，供车间部室参考执行。

方框大小长为配电柜长+两侧各100mm，宽为1000mm；消火栓
长为消火栓箱长+供水管道管径，宽为1000mm；
标志牌分类及尺寸
禁止标志牌
提示标志
标示卡
物品存放处
告知卡
各种上墙操作规程、岗位责任制、规章制度规格为60*90（cm*cm）
各类标识牌吊挂要求：
1、“安全出口”必须吊挂在安全出口的正上方，底边距地面不低于2米，吊挂牢固、端正。

2、“疏散指示标识”吊挂在疏散通道一侧的墙面上，间距不超过20米，袋型疏散通道间距不超过10米，拐弯处间距不超过1米，上边距地面不超过1米，吊挂牢固、端正。

3、“限高标识”吊挂在限高位置的正上方，限高标识牌底低于限高处100mm，吊挂牢固、端正。

4、其他标识牌应对应吊挂，正常高度为标识牌底边距地面1500mm，特殊情况根据标识物确定，吊挂牢固、端正。

5、牌版应吊挂在墙面上，底边距地面1800mm，吊挂牢固、端正。

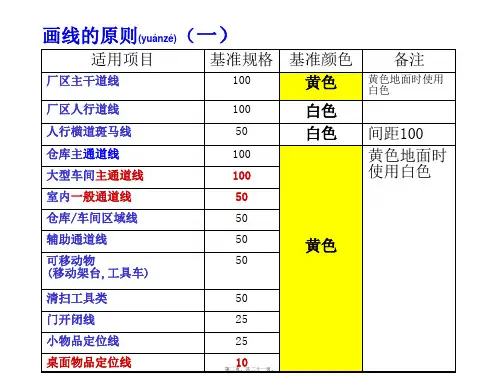

定置管理画线标准
用颜色表示法(与公司logo相对应，寓意安全环保)
黄色：一般通道，区域线，分界线
绿色：工作区域
红色：安全管制危险警示，不良品区警告等
黄黑：虎纹线,楼梯等的铁栏杆
划线定位方式：油漆
色带宽度参考标准：主通道：1.2~1.8m
分界或区域线：7cm
区域线
通道：绿色油漆，宽1.2米—1.8米
设备区、安全操作区：黄色油漆
定位管理画线说明
样式：黄色油漆
标识：黑色黑体字，喷绘贴泡沫板，粘贴墙上
设备标识
要求：各分厂各部门的大型设备和机器要有明确的责任人，负责对其管理。

责任人（责任牌）：绿底黄字，黑体，A4纸大小，喷绘贴泡沫板，
内容如下
巡检牌
样式：黄底绿字，喷绘贴泡沫板，挂墙。

小牌：黑体黑色字，PVC板
员工上岗栏
管道
字体：银白色黑体字，喷漆，箭头。

清洁工具
做铁架子，刷绿漆。

清扫工具悬挂式管理
个人工具柜标识
黑色黑体字，打印纸，镶嵌。

操作室墙面
学习园地：绿底黄色字体，黑体字，喷绘贴泡沫板
内容板块：公司动态、公司文件、分厂文件、班组动态、其他工作台
只能摆放操作记录
桌面
全部资料进整理架
生产考核情况
制度、荣誉统一挂贴。
