在三相交流电路中，每一个绕组可称为每“相”。
不同电路中相线的对地电压有高有抵，而“火线”则是在民用的低压线路中对相线的“俗称”，其范围要较相线小许多。
我国民用电一般采用三相丝线制系统也就是三根相线一根中性线N。
每根相线之间的电压是380V ,而任意一根相线与中性线之间的电压是220V,我们平时所说的“市电”就是指的220V.由于中性线N是接地的，也就是中性线和大地处等电位，对地电压是零，所以也被大家称为“零线”。
三相变压器的中性点引出线称为零线,对于单相负荷用电就需要零线作为电源的回路. 地线是为了保证人身和设备安全的设施,当设备带电时,有了牢固的地线可以确保人不触电,低压设备不被电击坏.同时还起到屏蔽的作用. 三相变压器的中性点分接地(称大电流接地系统--一般在380V及以下低压应用)和不接地(称小电流接地系统--一般在6000V以上高压应用)两种.中性点接地目的是为了一旦线路有接地现象,就产生大电流,引起开关跳闸,保险烧断,瞬间就自动切断电源. 用电安全要求不允许变压器的零线接地，然后再从地引出线来接在电器上.变压器可以接地,零线必须从变压器引到电器上(变压器到电器设备之间的零线和地线是可以共用的). 1）. 零线是从变压器中性点直接引出的，我们用的220V零线是从变压器直接出来的。
2）. 地线是按照标准在大地中作的。
这种系统为三相五线制供电系统；3）.零线可以进开关，地线不能；4）.地线可以进行重复接地；5）.二者绝对不可以互换，否则，有触电危险。
变压器二次侧零线接地,是适合高压等级的,供电可靠性低,易发生停电事故,但由于接地,中性点的钳位作用,对系统的绝缘有利,它还有另一个缺点,就是会产生电磁骚扰. 对于高压输配电网,由于传输功率大且会传输距离长,一般都采用110kv用以上的电奔放等级,在这样高的电压等级下绝缘问题比较突出,因此都采用中性点接地的系统,就是你所说的零线接地. 是中心点接地属于工作接地。

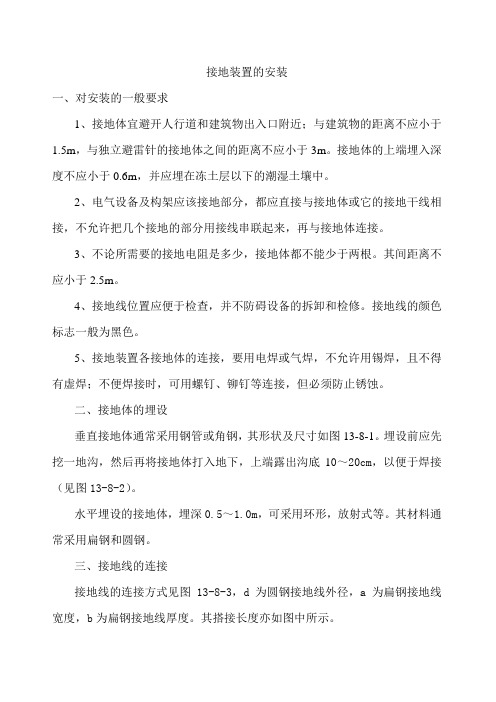

接地装置的安装
一、对安装的一般要求
1、接地体宜避开人行道和建筑物出入口附近；与建筑物的距离不应小于1.5m，与独立避雷针的接地体之间的距离不应小于3m。
接地体的上端埋入深度不应小于0.6m，并应埋在冻土层以下的潮湿土壤中。
2、电气设备及构架应该接地部分，都应直接与接地体或它的接地干线相接，不允许把几个接地的部分用接线串联起来，再与接地体连接。
3、不论所需要的接地电阻是多少，接地体都不能少于两根。
其间距离不应小于2.5m。
4、接地线位置应便于检查，并不防碍设备的拆卸和检修。
接地线的颜色标志一般为黑色。
5、接地装置各接地体的连接，要用电焊或气焊，不允许用锡焊，且不得有虚焊；不便焊接时，可用螺钉、铆钉等连接，但必须防止锈蚀。
二、接地体的埋设
垂直接地体通常采用钢管或角钢，其形状及尺寸如图13-8-1。
埋设前应先挖一地沟，然后再将接地体打入地下，上端露出沟底10～20cm，以便于焊接（见图13-8-2）。
水平埋设的接地体，埋深0.5～1.0m，可采用环形，放射式等。
其材料通常采用扁钢和圆钢。
三、接地线的连接
接地线的连接方式见图13-8-3，d 为圆钢接地线外径，a为扁钢接地线宽度，b为扁钢接地线厚度。
其搭接长度亦如图中所示。
接地线产品介绍一、接地线适用范围：接地线主要用于变电站，铁塔等地作业，给作业人员安全带来极大的保障。
二、接地线分类接地线分为：携带型短路接地线和个人保安接地线携带型短路接地线又分相式接地线、组合式接地线、串联式接地线三种。
三、接地线详细介绍：接地线又称短路接地线，高压接地线等1、高压接地线规格： JDX-380V-500kv2、接地棒线路端线夹型式：双舌式（鸭舌式），平口螺旋压紧式，3、接地棒规格：0.5m-2m不等，操作杆长度和外径可根据用户需求定制。
4、接地软铜线规格：25 mm²，35 mm²，50 mm²，70 mm²，90 mm²，95 mm²，120 mm ²，130 mm²，150mm²；(长度和线径可根据用户需求定制)。
5、适用电压及环境：10kv，35kv，110kv，220kv，500kv户外线路，变电线路，户内母排，变电母排等。
四、接地线用途：该型号用于检修380v-500KV以下输电线路和变电线路的临时检修接地用。
金能电力TEL:153--505--77020刘亚五、接地线特点：接地线为临时性接地装置，与固定型接地线相比，使用更方便、接地点更灵活、安全可靠性更高。
在电气设备和电力线路停电检修﹑检查时, 能防止突然来电﹑感应电荷和剩余电荷的袭击，确保设备上作业人员的生命安全。
六、接地线结构特点：1. JDX系列高压接地线由线路端线夹、线鼻(接线端子/接线鼻)、汇流夹(汇流管)、接地操作杆、短路电缆、接地电缆、接地端线夹或临时接地极等组成。
2. JDX系列高压接地线线路端线夹和接地端线夹采用优质铝合金压铸，或可根据实际情况选配铜质线路端线夹和接地端线夹,与其配套的紧固件均经金属镀镍处理。
3. JDX系列高压接地线接地操作杆采用电性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为安全可靠。
个人保安(临时防护)地线技术要求:1、携带型短路接地线,每组铜导线长度15米。
2、接地座选择可Ⅰ型。
3、每组接地线导线为纯铜材料,导线截面为16平方。
4、铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
380V接地线技术要求:种类一:一字型,操作杆另外配,1*3+3米 16平方线,带线夹(口径0-40mm)和接地端(带旋转把手)。
带出厂日期、型号、电压等级的铭牌。
种类二:携带型,每组铜导线长度10米,导线端线夹4个,接地端地夹1个;三相分开部分长1.5米,接地座选择可Ⅰ型(即螺栓固定式);每组接地线导线为纯铜材料,导线截面为16平方;铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
20KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
66KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
柜内型10KV接地线技术要求:3+1.5*3米,电容器放电地线单相3米,均带接地操作棒。
母排型10KV接地线技术要求:带接地头,3+3*3米,每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
用于开关柜, 3*3+3米,带接线夹和接地头(线夹口径12cm)。
架空线专用10KV接地线技术要求:每组铜导线长度15米,接地座选择Ⅰ型;每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
环网柜专用10KV接地线技术要求:单管活头平口直插式2*3+4米,带线夹(口径100mm)和接地端(带旋转把手),每组地线配置一根操作杆;每组接地线导线为纯铜材料,导线截面为35平方。
地线是什么？地线如何接线？不接地可以吗？地线是什么？用来将电流引入大地的导线;电气设备漏电或电压过高时,电流通过地线进入大地。
地线，又称避雷线，是指用来将电流引入大地的导线;电气设备漏电时，电流通过地线进入大地。
地线的符号是E(Earth);可分为供电地线、电路地线两种。
按我国现行标准，GB2681中第三条依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色。
零线—淡蓝色，地线是黄绿相间，如果是三相插座，左边是零线，中间(上面)是地线，右边是火线。
（1）供电地线：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地，在电路中起安全保护作用。
在漏电的情况下，用电者和地线形成了一个并联电路。
有了地线，由于地线的电阻比较小，电流会迅速流入大地，使用电者避免触电。
致人伤残。
在实际中通常是一根黄绿相间的导线。
请点击此处输入图片描述地线在家庭用电中是十分重要的，但有些地区的供电网中没有地线，可以用如下方法补救。
在屋外找一个地方，拿一条50-70mm宽，1-2米长的角铁打入地下，然后把地线连接到该角铁上，连接时最好用螺栓固定，连接电线尽可能粗一点，6-10平方毫米，要再减低接地电阻可以在角铁周围再灌注一点盐水请点击此处输入图片描述（2）电路地线：在电路设计时，主要是防止干扰与提高无线电波的辐射效率。
地线被广泛作为电位的参考点，为整个电路提供一个基准电位。
此时，地线未必与真正的大地相连，而往往与输入电源线的一根相连（通常是零线），其电位也与大地电位无关。
整个电路在设计时，以地线上电压为0V，以统一整个电路电位。
请点击此处输入图片描述一是保护接地，二是工作接地。
保护接地肯定就是保护设备和人员安全的接地措施撒象防雷接地，为了防止雷击造成设备和人员损伤，我们需把雷电导入大地，防雷接地主要考虑安全，要求就近接地，对泄流通道有一定要求，对接地体周边的跨步电压、接触电势有要求，当然要求一定的接地电阻。
接地线分类及使用范围参考1 接地线的分类及使用范围1.1 组合式接地线。
由于电压等级不同，线夹数量、接地线长短也不同。
由线路端线夹、接地操作杆、短路电缆、接地电缆和接地端线夹组成一套“接地线”，如图1所示。
图1 携带型短路接地线（组合式）1.2 分相式接地线。
每套三组，每组由线路端线夹、接地电缆和接地端线夹连成一体，如图2所示。
图2 分相式接地线1.3 个人保安接地线是用于防止感应电压危害的个人用接地装置，如图3所示，可分为高压用个人保安接地线和低压用个人保安接地线，又可分为单相式和多相式。
图3 个人保安接地线2 线夹的分类及使用范围线夹的分类及使用范围见表1。
表1 线夹的分类及使用范围类别线夹型式技术特点使用范围图片线夹固定方式分类弹簧压紧式通过线夹内镶弹簧的压力与导线压紧适用于各种高压导线或方型母线螺旋压紧式通过线夹内带可调行程的螺栓与导线压紧适用于各种高压导线或方型母线舌型压紧式通过采用挂钩方式，凭绝缘杆自身重量下压导线，加以两边舌面夹紧固定适用于各种高压导线钳型压紧式夹口为钳型，依靠弹簧压紧适用于个人保安线线夹制作方式分类平口式通过上下两片方形铝质合金块压紧，将导线包围适用于方形母线颚口式通过颚口内弧形铝质合金片相互压紧，将导线包围适用于各种输电线路导线钳口式夹口为钳型适用于个人保安线互叉式夹口为钳型互叉式适用于个人保安线。
接地线基础知识详解一、地线的概念地线，又称避雷线，是指用来将电流引入大地的导线;电气设备漏电时，电流通过地线进入大地。
地线的符号是E(Earth);可分为供电地线、电路地线两种。
按我国现行标准，GB2681中第三条依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色。
零线—淡蓝色，地线是黄绿相间，如果是三孔插座，左边是零线，中间(上面)是地线，右边是火线。
简单的说：接地线是电气保护中的一种方式。
它的作用是当你的电器设备漏电或感应带电时能够快速通过接地线将电流引入大地从而使设备外壳不再带电，从而保证了人员后设备的安全。
例如：家用电器设备由于绝缘性能不好或使用环境潮湿,会导致其外壳带有一定静电，严重时会发生触电事故。
为了避免出现的事故可在电器的金属外壳上面连接一根电线,将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉。
另外对于电器维修人员在使用电烙铁焊接电路时，有时会因为电烙铁带电而击穿损坏电器中的集成电路，这一点比较重要。
使用电脑的朋友有时也会忽略主机壳接地，其实给电脑主机壳接根地线，在一定程度上可以防止死机现象的出现。
在电力系统中接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
按规定,接地线必须是25mm2以上裸铜软线制成。
在电器中：接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路。
通俗点说：接地可以防止用电设备表面的静电或漏电对人造成电击伤害，大功率电器尤其需要注意。
二、地线的作用接地线的作用是为了避免家用发生漏电时对人体的伤害而接的；把有可能带电金属壳上的电引到大地中，以免人触到发生触电事故。
如果不接地，一旦设备发生漏电现象，人碰到带电体，就有可能发生触电事故。
家用电接地线是保护人身安全的，防止家用电器漏电后人身触电。
不能防雷。
地线有两种接地，分别是系统接地和保护接地。
系统接地的任务是建立零电位参考点；保护接地的任务是保护人身安全。
家庭接地线规格标准-回复家庭接地线是家庭电气系统中至关重要的组成部分。
它起到连接电气设备和地面的作用，以确保人身安全和电气设备正常运行。
在本文中，我们将详细介绍家庭接地线规格标准，一步一步回答您的问题。
第一步：家庭接地线的定义和作用家庭接地线通常由导体材料制成，如铜或铝。
它通过接地排除电气系统中的任何过电压，以保护人们免受电击。
此外，接地线还可作为电气设备正常运行的参考点，以确保它们的性能和耐久性。
第二步：家庭接地线的类型家庭接地线的类型根据用途和安装位置的不同而有所区别。
以下是一些常见的家庭接地线类型：1. 室内接地线：这种类型的接地线安装在住宅的内部。
它们通常由裸露的铜线或包裹在绝缘材料中的线组成。
2. 室外接地线：室外接地线通常被埋在地下，以保护电气系统免受外部环境的干扰。
它们通常由具有耐候性和防腐性的材料制成，如镀锌钢或铜。
3. 主接地线：主接地线用于连接整个家庭电气系统到地面。
它通常由大直径的铜线制成，以确保足够的导电能力。
第三步：家庭接地线的规格标准家庭接地线的规格标准由各个国家或地区的电气安全机构制定并推广。
以下是一些常见的家庭接地线规格标准：1. 电气导通能力：家庭接地线的导通能力应足够高，以确保电流的有效导入地面。
铜是常用的导体材料，因为它具有良好的电导率和抗腐蚀性能。
2. 外部保护：家庭接地线需要具有良好的外部保护，以防止物理损坏和环境腐蚀。
这可以通过使用绝缘材料或耐候性材料来实现。
3. 安全标准：家庭接地线需要符合相关的电气安全标准，以确保人身安全和设备完好。
这些标准通常包括对接地线的最低截面积、正确安装和检测要求等。
4. 接地电阻：家庭接地线的电阻对于地面和电气设备之间的导通非常重要。
一般来说，接地线的电阻应低于一定的阈值，以确保电流正常流入地面。
第四步：家庭接地线的安装和维护正确的安装和维护对于家庭接地线的正常运行至关重要。
以下是一些建议：1. 安装位置：家庭接地线应安装在充分通风和干燥的位置，远离易受损、易腐蚀或易受潮的区域。
