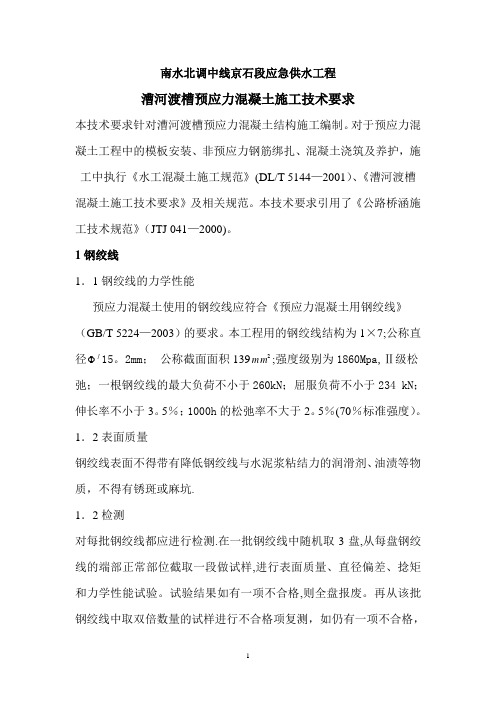

南水北调中线京石段应急供水工程漕河渡槽预应力混凝土施工技术要求本技术要求针对漕河渡槽预应力混凝土结构施工编制。
对于预应力混凝土工程中的模板安装、非预应力钢筋绑扎、混凝土浇筑及养护，施工中执行《水工混凝土施工规范》(DL/T 5144—2001）、《漕河渡槽混凝土施工技术要求》及相关规范。
本技术要求引用了《公路桥涵施工技术规范》（JTJ 041—2000)。
1钢绞线1．1钢绞线的力学性能预应力混凝土使用的钢绞线应符合《预应力混凝土用钢绞线》（GB/T 5224—2003）的要求。
本工程用的钢绞线结构为1×7;公称直径j 15。
2mm；公称截面面积1392m m;强度级别为1860Mpa,Ⅱ级松弛；一根钢绞线的最大负荷不小于260kN；屈服负荷不小于234 kN；伸长率不小于3。
5％；1000h的松弛率不大于2。
5％(70％标准强度）。
1．2表面质量钢绞线表面不得带有降低钢绞线与水泥浆粘结力的润滑剂、油渍等物质，不得有锈斑或麻坑.1．2检测对每批钢绞线都应进行检测.在一批钢绞线中随机取3盘,从每盘钢绞线的端部正常部位截取一段做试样,进行表面质量、直径偏差、捻矩和力学性能试验。
试验结果如有一项不合格,则全盘报废。
再从该批钢绞线中取双倍数量的试样进行不合格项复测，如仍有一项不合格，则该批钢绞线为不合格。
每批钢绞线的重量应不大于60t。
如每批钢绞线的数量不足3盘，应逐盘取样做上述试验。
2锚具与夹具预应力筋锚具和夹具应有可靠的锚固性能、足够的承载能力和良好的适应性，既能发挥预应力筋强度，又能安全的实现预应力作业,并应符合《预应力筋用锚具、夹具和连接器》（GB/T14370—2000）要求.2．1锚具应按设计要求选用。
锚具应满足分级张拉、补张拉及放松预应力的要求，附件上设置灌浆孔或排气孔。
锚具重复张拉其性能应满足锚具效率系数ηa≥0.95;组装件受力段长度的极限总应变εapu≥2%。
锚具组装件在应力上限为标准强度值f ptk的65％时，应力幅度不小于80MPa，试件经受200万次循环荷载后，锚具零件不应疲劳破坏,预应力筋在锚具夹持区域发生疲劳破坏的截面面积应不大于试件总截面面积的5%.2．2夹具夹具应具有良好的自锚性能、松锚性能和重复使用性能。
后张法预应力钢绞线伸长量的计算与现场测量控制预应力钢绞线施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，后张预应力技术一般用于预制大跨径简支连续梁、简支板结构，各种现浇预应力结构或块体拼装结构。
预应力施工是一项技术性很强的工作，预应力筋张拉是预应力砼结构的关键工序，施工质量关系到桥梁的安全和人身安全，因此必须慎重对待。
一般现行常接触到的预应力钢材主要：有预应力混凝土用钢绞线、PC光面钢丝、刻痕钢丝、冷拔低碳钢丝、精轧螺纹钢等材料。
对于后张法预应力施工时孔道成型方法主要有：金属螺旋管、胶管抽芯、钢管抽芯、充气充水胶管抽芯等方法。
本人接触多的是混凝土预应力钢绞线（PCstrand、1×7公称直径15,24mm，f pk＝1860Mpa，270级高强底松弛），成孔方法多采用金属螺旋管成孔，本文就以此两项先决条件进行论述。
1 施工准备：1.1 熟悉图纸：拿到施工图纸应先查阅施工说明中关于预应力钢绞线的规格，一般预应力钢束采用ASTMA416-270级低松弛钢绞线，其标准强度为f pk＝1860Mpa，1×7公称直径15,24mm，锚下控制力为Δk=0.75 f pk Mpa。
1.2 根据施工方法确定计算参数：注：摘自《公路桥涵施工技术规范》（JTJ 041-2000）附录G－8根据钢绞线试验结果取得钢绞线实际弹性模量Ep（一般为1.9～2.04×105Mpa）1.3 材料检测：金属螺旋管根据《公路桥涵施工技术规范》（JTJ 041-2000）附录G－7之要求检测；锚具根据《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》（JT/T 329.1-1997）及《公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规则》（JT/T 329.2-1997）之要求检测；钢绞线根据《预应力混凝土用钢绞线》GB/T5224-2003之要求检测2 理论伸长量计算：后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。
后张法预应力钢绞线伸长量的计算方法与控制预应力钢绞线施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，后张预应力技术一般用于预制大跨径简支连续梁、简支板结构，各种现浇预应力结构或块体拼装结构。
预应力施工是一项技术性很强的工作，预应力筋张拉是预应力砼结构的关键工序，施工质量关系到桥梁的安全和人身安全，因此必须慎重对待。
一般现行常接触到的预应力钢材主要：有预应力混凝土用钢绞线、PC光面钢丝、刻痕钢丝、冷拔低碳钢丝、精轧螺纹钢等材料。
对于后张法预应力施工时孔道成型方法主要有：金属螺旋管、胶管抽芯、钢管抽芯、充气充水胶管抽芯等方法。
本人接触多的是混凝土预应力钢绞线（PCstrand、1×7公称直径15,24mm，fpk ＝1860Mpa，270级高强底松弛），成孔方法多采用金属螺旋管成孔，本文就以此两项先决条件进行论述。
1 施工准备：1.1 熟悉图纸：拿到施工图纸应先查阅施工说明中关于预应力钢绞线的规格，一般预应力钢束采用ASTMA416-270级低松弛钢绞线，其标准强度为fpk＝1860Mpa，1×7公称直径15,24mm，锚下控制力为Δk=0.75 fpk Mpa。
1.2 根据施工方法确定计算参数：预应力管道成孔方法采用金属螺旋管成孔，查下表确定K、μ取值：表1表1注：摘自《公路桥涵施工技术规范》（JTJ 041-2000）附录G－8根据钢绞线试验结果取得钢绞线实际弹性模量Ep（一般为1.9～2.04×105Mpa）1.3 材料检测：金属螺旋管根据《公路桥涵施工技术规范》（JTJ 041-2000）附录G－7之要求检测；锚具根据《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》（JT/T 329.1-1997）及《公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规则》（JT/T 329.2-1997）之要求检测；钢绞线根据《预应力混凝土用钢绞线》GB/T5224-2003之要求检测2 理论伸长量计算：后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。
钢绞线全称低松弛预应力混凝土用钢绞线Specification of low looseness type,主要用于隧道,楼房,高速公路,斜拉桥和立交桥等建筑中,产规格主要有：1×7φ9.53mm、1×7φ11.11mm、1×7φ12.7mm、1×7φ15.24mm、1×7φ17.8mm、1×7φ20mm、1×7φ22mm，其中1×7φ20mm、1×7φ22mm.钢绞线标准：美标采用ASTM416M 预应力钢绞线：国标采用GB/T5224－2003 预应力钢丝：国标采用GB/T5223-2002标准：美标采用ASTM416M国标采用GB/T5224-2003国标采用JG3006-93国标采用JG161-2004钢绞线目录[隐藏]【特征】【分类】【制造方法】【性能特点】【应用】预应力钢绞线钢绞线Strand[编辑本段]【特征】钢绞线是由多根钢丝绞合构成的钢铁制品，碳钢表面可以根据需要增加镀锌层、锌铝合金层、包铝层(aluminum clad)、镀铜层、涂环氧树脂(epoxy coated)等。
[编辑本段]【分类】最常用的钢绞线为镀锌钢绞线和预应力钢绞线，常用预应力钢绞线直径在9.53mm-17.8mm范围，有少量更粗直径的钢绞线。
每根预应力钢绞线中的钢丝一般为7根，也有2根、3根及19根，钢丝上可以有金属或非金属的防腐层。
涂防腐油脂或石蜡后包HDPE的称为无粘结预应力钢绞线(unbond ed steel strand)。
[编辑本段]【制造方法】制造过程分为单丝制造和绞线制造，制作单丝时采用（冷）拉丝技术，根据产品的不同材料可以是高碳钢盘条、不锈钢盘条或中低碳钢盘条，如果需要镀锌，应在单丝上进行电镀或热镀处理。
绞线制造过程中采用绞线机将多根钢丝绞合成产品，预应力钢绞线还需要在成形后连续进行稳定化处理，最终产品一般收在工字轮(reel)上或按无轴卷(reel-less)完工。
预应力混凝土用钢绞线1 范围本标准规定了预应力混凝土用钢绞线的分类、尺寸呢、外形、质量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于由冷拉光园钢丝及刻痕钢丝捻制的用于预应力混凝土结构的钢绞线（以下简称钢绞线）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 228 金属材料室温拉伸试验方法GB/T 5223 预应力混凝土用钢丝GB/T 10120—1996 金属应力松弛试验方法GB/T 175005 钢及钢产品交货一般技术要求YB/T 146 预应力钢丝及钢绞线用热轧盘条YB/T 170 制丝用非合金钢盘条3 术语和定义下列术语和定义适用于本标准3.1标准型钢绞线standard strand由冷拉光园钢丝捻制成的钢绞线。
3.2刻痕钢绞线indented strand由刻痕钢丝捻制成的钢绞线。
3.3模拔型钢绞线compact strand捻制后再经冷拔成的钢绞线。
3.4公称直径nominal diameter钢绞线外接圆直径的名义尺寸。
3.5稳定化处理stabilizing treatment为减少应用时的应力松弛，钢绞线在一定张力下进行的短时热处理。
4 分类和标记4.1 分类与代号钢绞线按结构分为5类，其代号为：用两根钢丝捻制的钢绞线1×2用三根钢丝捻制的钢绞线1×3用三根刻痕钢丝捻制的钢绞线1×3 I用七根钢丝捻制的标准型钢绞线1×7用七根钢丝捻制又经过模拔的钢绞线（1×7）C4.2 标记4.2.1 标记内容按本标准交货的产品标记应包括下列内容：预应力钢绞线，结构代号，公称直径，强度级别，标准号。
钢绞线送检规范篇一：钢绞线取样检测预应力钢绞线见证取样预应力钢绞线是由2、3、7或19根高强度钢丝构成的绞合钢缆，并经消除应力处理（稳定化处理），适合预应力混凝土或类似用途。
一、依据标准1.《预应力混凝土用钢绞线》GB/T5224-20032.《预应力混凝土用钢绞线》GB/T5224-2004/XG1-20083.《钢及钢产品交货一般技术要求》GB/T17505-19984.《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）5.《金属应力松弛试验方法》GB/T10120-19966.《金属材料拉伸试验》GB/T228.1-2010二、检验项目1.拉伸试验：检测整根钢绞线的最大力、规定非比例延伸力、最大力总伸长率等；2.应力松弛性能试验，允许用至少100h的测试数据推算1000h的松弛率值；3.钢绞线疲劳性能试验和偏斜拉试验（依供货合同要求）。
4.说明：应力松弛性能试验、疲劳性能试验和偏斜拉试验只进行型式检验。
三、取样方法和要求1.钢绞线应成批验收，每批钢绞线由同一牌号、同一规格、同一生产工艺捻制的钢绞线组成。
每批质量不大于60t。
（1）松弛在每（任）盘卷中任意端截取。
每根试样长度应保证试验夹持间距不小于500mm。
（2）应力松弛性能试验试样每合同批取样1根。
四、技术要求检验项目有一项不合格时，须从同一批钢绞线盘卷中双倍取样，进行不合格项复验。
篇二：送检规范送检取样一、水泥试验1. 取样频率：同一水泥厂、同期出厂、同一出厂编号及同强度水泥（散装≤500吨/批、袋装≤200吨/批）。
2. 取样方法：随机在不同部位至少20袋水泥中均匀抽样经搅拌均匀后，取10㎏试样。
二、钢筋试验1. 取样频率：同一生产厂家、同一炉批号、同一规格、级别、同一交货状态及同一进场时间≤60吨/批。
2. 取样方法：每批任意选取两钢筋切取两根用于拉伸试验，两根用于冷弯试验为一组，长度按不同试验室的检测仪器定。

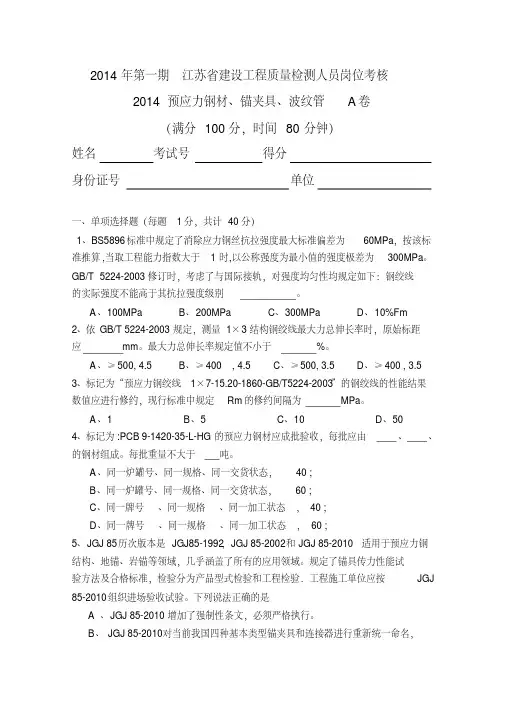

2014年第一期江苏省建设工程质量检测人员岗位考核2014 预应力钢材、锚夹具、波纹管A卷（满分100分，时间80分钟）姓名考试号得分身份证号单位一、单项选择题（每题1分，共计40分）1、BS5896标准中规定了消除应力钢丝抗拉强度最大标准偏差为60MPa，按该标准推算,当取工程能力指数大于1时,以公称强度为最小值的强度极差为300MPa。
