阀门型号编制方法

阀门型号编制方法阀门型号编制方法阀门是工业生产过程中常见的一种设备，用于控制流体的流动，具有打开与关闭、调节流量和阻止倒流的功能。

为了方便识别和选择，阀门都有相应的型号编制方法。

本文将介绍阀门型号编制的基本原理和方法。

一、阀门型号编制的基本原理阀门型号编制是根据阀门的特性、性能和规格进行的一种分类和命名方法。

其目的是为了方便用户根据需求选择合适的阀门，同时也方便生产厂家管理和生产。

在阀门型号编制中，一般会包括以下几个方面的内容：1. 阀门类型：根据阀门的结构和工作原理，可以将阀门分为截止阀、调节阀、安全阀、止回阀等不同类型。

根据阀门的功能和用途，将阀门进行分类命名，并在型号中进行标注。

2. 阀门结构：阀门的结构是指阀门的外观形状和内部构造。

在阀门型号编制中，可以根据阀门的结构特点进行命名，例如“直通式阀门”、“角座阀门”、“斜坐阀门”等。

3. 阀门尺寸：阀门尺寸是指阀门的入口、出口和通径的尺寸。

在阀门型号编制中，会根据阀门的尺寸进行标识和命名，例如“DN50”、“DN100”等。

4. 阀门材质：阀门材质是指阀门的制造材料，一般包括铸铁、球墨铸铁、不锈钢、黄铜等。

根据阀门的材质，可以在型号中进行相应的标注和命名。

二、阀门型号编制的方法1. 型号编制规则：阀门型号编制一般采用字母和数字组合的方式进行，其中字母代表阀门的类型和结构，数字代表阀门的尺寸和材质。

一般情况下，阀门的型号编制规则由生产厂家根据自身情况和需求来决定，但也需要遵守行业相关标准和规范。

2. 阀门类型标注：在阀门型号编制中，可以通过字母进行阀门类型的标注。

例如，J代表截止阀，R代表调节阀，S代表安全阀，C代表止回阀等。

这样可以快速确定阀门的类型，方便用户选择和购买。

3. 阀门尺寸表示：阀门尺寸一般通过数字进行标识，表示阀门的入口、出口和通径的尺寸。

例如，DN50表示通径为50mm的阀门，DN100表示通径为100mm的阀门。

这样可以方便用户根据实际需求选择合适尺寸的阀门。

阀门型号规格编码规则

阀门型号规格编码规则
本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。

1．阀门的型号编制方法如下：
表1
类型代号类型代号
闸阀Z 旋塞阀X
截止阀J 止回阀和底阀H
节流阀L 安全阀 A
球阀Q 减压阀Y
蝶阀 D 疏水阀S
隔膜阀G 柱塞阀U
注：当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P
低温型D a快速型Q
防火型 F （阀杆密封)波纹管型W
缓闭型H ——
D a 低温型指允许使用温度低于-46℃以下的阀门。

4.0MPa,1Cr18Ni9Ti （不锈钢，相当于304)阀体材质
7．公称压力数值
按JB74—59《管路附件公称压力,试验压力和工作压力》的规定。

用于电站工业的阀门,当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力.。

阀门型号编制方法

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型B排渣型P 类型安全阀0蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

阀门型号编制方法+种类原理图片+释义

一、阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a 低温型指允许使用温度低于-46℃以下的阀门。

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

国标阀门型号编制方法

国标阀门型号编制方法一、阀门型号的结构组成阀门型号由一系列数字、字母和符号组成，通常包括以下几个部分：产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志以及特殊要求标志等。

各个标志的排列和组合方式有标准规定，下面将详细介绍各部分的编码规则。

1.产品类型标志：用于标识阀门的类型，通常使用大写字母表示，如G表示截止阀、H表示止回阀等。

2.产品形式标志：用于标识阀门的形式，通常使用大写字母表示，如N表示蝶阀、Y表示旋塞阀等。

3.产品结构标志：用于标识阀门的结构形式，通常使用数字和字母组合表示，如1表示直通式、2表示角式、3表示弯道式等。

4.产品尺寸标志：用于标识阀门的口径尺寸，通常使用数字表示，如DN50表示50mm的口径。

5.产品材质标志：用于标识阀门的材质，通常使用大写字母和数字组合表示，如WCB表示碳钢、CF8表示不锈钢等。

6.产品压力等级标志：用于标识阀门的工作压力，通常使用数字表示，如PN16表示16MPa的工作压力。

7.特殊要求标志：用于标识阀门的特殊要求，通常使用大写字母和数字组合表示，如E表示耐高温、F表示耐腐蚀等。

二、编码规则1.编码顺序：阀门型号的编码顺序一般按照产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志和特殊要求标志的顺序进行排列。

2.编码分隔符：各部分之间的编码可以使用特定的分隔符进行分隔，常用的分隔符有"-"、"/"和空格等。

3.编码长度：阀门型号的编码长度没有规定限制，但通常为了方便标识和辨认，长度不会太长。

三、编码方法阀门型号的编码方法是将各个标志的编码按照规定的顺序组合起来。

例如，一个DN50剪刀式截止阀，材质为WCB，工作压力为PN16的阀门的型号可以编写为G-1-1-DN50-WCB-PN16、这个编码表示了该阀门的类型、形式、结构、尺寸、材质和压力等级等信息。

标准阀门型号编制及其表示方法

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

阀门类型代号（表）类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀代号D A G Q Z H X Y J GL FL A二单元、阀门传动方式（代号）：阀门传动方式代号（表）传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮四单元、阀门结构形式（代号）：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、阀门密封材质（代号）：六单元、阀门公称压力数值用阿拉伯数字直接表示（MPa）它是MPa的10倍。

注：Pg≤16k g f/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

标准阀门型号编制及表示方法

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

阀门类型代号（表）类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀代号D A G Q Z H X Y J GL FL A二单元、阀门传动方式（代号）：阀门传动方式代号（表）传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮四单元、阀门结构形式（代号）：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、阀门密封材质（代号）：六单元、阀门公称压力数值用阿拉伯数字直接表示（MPa）它是MPa的10倍。

注：Pg≤16k g f/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

标准阀门型号编制及表示方法

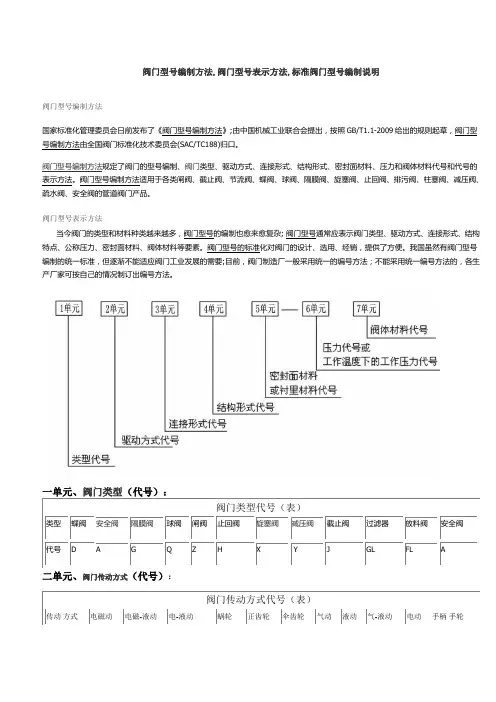

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明国家标准化管理委员会日前发布了阀门型号编制方法;由中国机械工业联合会提出,按照GB/T1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会SAC/TC188归口;规定了阀门的型号编制、类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法;阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品;当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂;阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素;阀门型号的标准化对阀门的设计、选用、经销,提供了方便;我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法;二单元、代号：四单元、代号：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、代号：六单元、阀门公称压力数值用阿拉伯数字直接表示MPa它是MPa的10倍;注：Pg≤16kf/cm2的灰铸铁阀,Pg≥25kgf/cm2的碳钢阀,省略本代号注：1、由阀体直接加工的阀座密封材料代号用“W”表示;2、当阀座和阀瓣阀板密封材料不同时,用低硬度材料代号表示隔膜阀除外;阀门型号和名称编制方法示例a闸阀型号编制示例：电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀;b球阀型号编制示例：手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Crl8Ni9Ti的球阀：Q21F-40P外螺纹球阀;c隔膜阀型号编制示例：气动常开式、法兰连接、屋脊式结构并衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6K41J-6 气动常开式衬胶隔膜阀;d蝶阀型号编制示例：液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-25液动蝶阀;e截止阀型号编制示例：电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力7.0MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170V电动焊接截止阀。

阀门型号编制方法(全)

阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

阀门型号,阀门型号编制方法,阀门型号表示方法一单元、阀门类型代号（表1）注：（1）手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示：常闭式用6B、7B表示：气动带手动6S表示。

防爆电动用“9B”表示。

五单元.阀门阀座密封面材料代号六单元.阀门公称压力数值，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K按JB74-1994“管路附件公称压力，试验压力和工作压力”的规定。

用于电站工业的阀门，当介质最高温度超过 530℃时按JB74-1994第5条的规定，标注工作压力。

七单元.阀门阀体材料代号用汉语拼音表示。

闸阀、截止阀、球阀、针型阀型号表示方法

阀门及小型设备代号说明 3.1 阀门及小型设备代号解释3.1.1 闸阀（GATE VALVE ）、截止阀（GLOBE VALVE ）、止回阀（CHECK VALVE ）、针型阀（NEEDLE GLOBE VALVE ）阀芯材质，见表3.1.1-7阀体材质，见表3.1.1-6 连接形式，见表3.1.1-5 接管壁厚，见表3.2.1-2* 传动机构，见表3.1.1-4 结构形式，见表3.1.1-3 压力等级，见表3.1.1-2 阀门类别，见表3.1.1-1注*：只有“连接形式”中为BW 时才有此项。

表3.1.1-1，阀门类别注：每个阀门采用什么标准由“结构形式”确定。

表3.1.1-2，压力等级表3.1.1-3，结构形式表3.1.1-4，传动机构表3.1.1-5，连接形式表3.1.1-6，阀体材质/BODY MATERIAL注：1. 如果阀门的结构形式为“2”、“8”和：9：，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀盖螺栓材料”栏缺省。

2. 如果阀门的结构形式为“5”，则该表中的“阀杆填料”栏缺省。

表3.1.1-7，阀芯材质3.1.2 球阀3.1.2-23.1.1-63.1.1-5*3.1.1-43.1.2-13.1.1-2/Ball Valve，代号-Q 注*：只有“连接形式”中为BW时才有此项。

表3.1.2-1，结构形式表3.1.2-2，阀芯材质3.1.3 旋塞阀（PLUG VALVE）3.1.3-23.1.1-63.1.1-5*3.1.1-43.1.3-13.1.1-2/Plug Valve，代号-P 注*：只有“连接形式”中为BW时才有此项。

表3.1.3-1，结构形式表3.1.3-2，阀芯材质3.1.4 蝶阀（BUTTERFLY VALVE）阀芯材质，见表3.1.4-2阀体材质，见表3.1.1-6连接形式，见表3.1.1-5接管壁厚*传动机构，见表3.1.1-4结构形式，见表3.1.4-1压力等级，见表3.1.1-2阀门类别，蝶阀/Butterfly Valve，代号-D注*：只有“连接形式”中为BW时才有此项，本专业无直焊阀门。

阀门型号及物资编码属性编制规则

属性编号说明平行式闸板物资编码属性编写基本原则范例物资编码属性内容1. 按国内标准生产，各属性单位采用公制，否则采用英制。

例如压力，口径。

注意压力单位仅在公制时填写MPa ，英制时必须为空，口径单位在任何时候均必须为空。

2. 阀门型号按照型号编制方法填写，但第六、七单元压力与材料不填。

3. 所用数字与符号，如 "、*、/ 等匀使用半角符，即按英文模式输入。

4. 由于部分阀门名称5497标准中没有，则按照阀门基本结构形式选用小类与品名，参见相应技术规格书，并注意型号编制方法及备注。

5. 对于闸阀、球阀、截止阀（标准型）和蝶阀在备注中必须标明加长杆。

加长杆长度单位为m 。

为避免编码过于繁多务必按小数点后仅使用0.5，如1.5m ，2.5m ，2m 。

若无加长杆，6.备注中必须填写制造标准的标准号，参见技术规格书。

对于排污阀、注水注汽阀制造涉及多个标准，则应注明技术规格书，参见相应的范例与技术规格书。

备注中不同内容之间。

J 此类阀门在54978. 变径阀门应在两个不同口径之间用“*”，参见范例。

7. 阀体材料代号填写材料牌号，牌号前注明美国材料标准，参见范例。

针型阀类针型阀在阀门型号标准中没有，但型号编制方法中按截止阀编制给予了扩充，列于非标准型截止阀，此类截止法备注中不写入加长杆。

H时候均必须为空。

m ，2.5m ，2m 。

若无加长杆，务必填写加长杆无。

规格书。

备注中不同内容之间必须用“/”划分，如制造标准或技术规书号之后用/与后续内容划分长杆。

此类阀门在5497标准中有，根据其结构与功能，为便于供应商管理以致品名按针型阀归类。

阀门型号编制方法

阀门型号编制方法阀门型号的编制方法是根据阀门的功能、结构、材质、工作条件等因素进行综合考虑，通过一定的编码方式来标识阀门的性能、规格和特点，便于用户选择和订购。

下面将详细介绍阀门型号编制的方法：一、阀门功能阀门的功能包括截止、调节、安全保护等，根据阀门的不同功能，可以采用相应的字母进行标识。

如：•G表示截止阀门，如G1表示截止阀。

•R表示调节阀门，如R1表示调节阀。

•S表示安全阀门，如S1表示安全阀。

二、阀门结构阀门结构包括阀体形式、连接方式、密封形式等，根据阀门的不同结构，可以采用特定的字母和数字进行标识。

如：•Y表示截止阀门，阀体为蝶板形，如Y1表示蝶板截止阀。

•F表示截止阀门，阀体为球形，如F1表示球形截止阀。

•S表示截止阀门，阀体为直通通形，如S1表示直通截止阀。

•连接方式用数字表示，如1表示法兰连接，2表示螺纹连接，3表示对焊连接。

•密封形式用字母表示，如A表示软密封，B表示金属密封，C表示填料密封。

三、阀门材质阀门材质包括阀体、阀盖、阀芯、阀座等部件的材质，根据阀门的材质，可以采用特定的字母和数字进行标识。

如：•C表示碳钢材质，如C1表示碳钢阀门。

•S表示不锈钢材质，如S1表示不锈钢阀门。

•H表示铸铜材质，如H1表示铸铜阀门。

四、阀门口径和压力等级阀门的口径和压力等级决定了其流量和承受的压力范围，可以采用特定的数字进行标识。

如：•阀门口径一般采用英寸或毫米进行表示，如1/2英寸表示口径为1/2，DN80表示口径为80mm。

•阀门压力等级采用标准的PN、Class或MPa进行表示，如PN10表示压力等级为10bar，Class150表示压力等级为150psi，2.5MPa表示压力等级为2.5兆帕。

五、其他特殊要求阀门还可能具有一些其他特殊要求，如特殊温度、特殊介质等，可以采用特定的字母和数字进行标识。

如：•T表示阀门适用于高温工况，如T1表示适用于高温的阀门。

•M表示阀门适用于带有颗粒杂质的介质，如M1表示适用于颗粒介质的阀门。

规范标准阀门型号编制及表示方法

阀门型号编制方法，阀门型号表示方法，标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》由中国机械工业联合会提出，按照GB/T1.1-2009 给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会（SAC/TC188）归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂；阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要；目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订岀编号方法。

一单元、阀门类型（代号）：二单元、阀门传动方式（代号）四单元、阀门结构形式（代号）：双闸板8隔膜阀结构形式代号（表）隔膜阀结构形式隔膜阀代号隔膜阀结构形式隔膜阀代号五单元、阀门密封材质（代号）：阀门公称压力数值用阿拉伯数字直接表示（MPa ）它是MPa的10倍七单元、阀门阀体材料（代号）:阀门阀体材质代号（表）注：Pg W16kgf/cm2的灰铸铁阀，Pg》25kgf/cm2 的碳钢阀，省略本代号2、阀门密封面或衬里材料代号注：1、由阀体直接加工的阀座密封材料代号用“W ”表示。

2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。

阀门型号和名称编制方法示例a）闸阀型号编制示例：电动、法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PNO.IMPa、阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。

针型阀

首页>>产品中心>>针型阀订货须知：一、①针型阀产品名称与型号②针型阀口径③针型阀是否带附件二、若已经由设计单位选定公司的针型阀型号，请按针型阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：QFF3阀组针型阀不锈钢针型仪表阀JJY1卡套针型阀J13W型针型阀J24W角式高压针型阀CJ123F型针型阀J19H压力表针型阀液化石油气针型阀J61Y焊接针型阀J23SA型针型阀JJM8不锈钢压力表针型阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。

<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。
