支导线坐标计算表

工地通路测导线测量、三角高程、支导线计算操作模式分为两种：1、现场联机全站仪现场测量、记录、平差；2、对已经有整理好的内业资料情况，提供数据导入功能，导入测量记录完成平差计算。

一、现场联机全站仪测量、记录、平差操作流程：1、点击主界面导线平差，进入导线平差界面，点击底部按钮创建导线2、输入导线的起终点闭合数据。

起点后视点位起点测站的后视点，终点前视为终点测站的前视点。

3、添加测站，写入测站名称、后视名称、前视名称。

4、点击测站条目弹出测回列表对话框，点击添加测回按钮进入测量界面。

5、输入仪器高、前后视棱镜高。

6、连接全站仪后点击测量完成正镜后视、正镜前视、倒镜前视、倒镜后视测量，软件获取全站仪数据并记录（或者手工输入数据），点击确定按钮完成本测回测量。

7、逐个完成测站和对应的测回测量。

8、在导线测量界面点击右上角三个点导出测量记录和导线平差计算表。

二、导入已有的导线观测数据：1、导入工地通路测导线观测文件点击导线平差界面右上角三个点，点击导入工地通观测文件，弹出导入对话框，在手机存储目录中找到数据文件，点击完成导入。

2、导入附合导线进行平差计算并完成成果表点击导线平差界面右上角三个点，点击附合导线平差计算按钮，弹出导入对话框，对话框中提示要导入的文件格式的内容，本文件在Excel编辑上按照要求编辑后，选择单元格右键复制，黏贴到一个TXT文件中，将这个TXT文件发送到手机上，在手机存储目录中找到数据文件，点击完成导入，软件同时完成附合导线简易平差计算，并生成计算表。

3、导入三角高程数据计算并完成成果表点击导线平差界面右上角三个点，点击三角高程计算按钮，弹出导入对话框，对话框中提示要导入的文件格式的内容，本文件在Excel编辑上按照要求编辑后，选择单元格右键复制，黏贴到一个TXT文件中，将这个TXT文件发送到手机上，在手机存储目录中找到数据文件，点击完成导入，软件同时完成三角高程平差计算，并生成计算表。

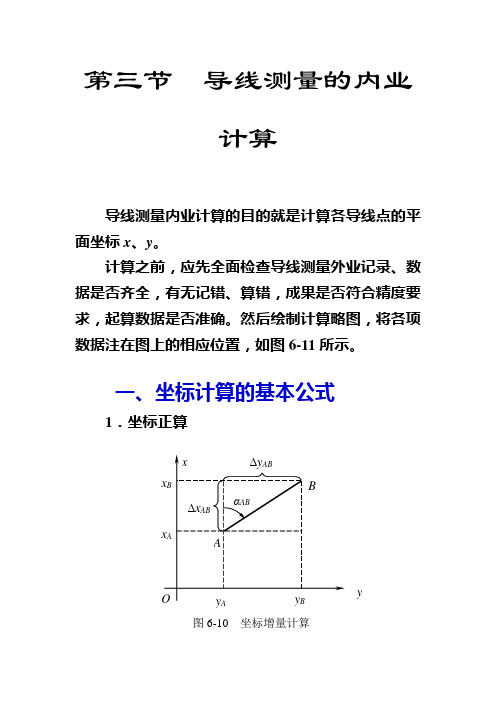

第三节 导线测量的内业计算导线测量内业计算的目的就是计算各导线点的平面坐标x 、y 。

计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错、算错，成果是否符合精度要求，起算数据是否准确。

然后绘制计算略图，将各项数据注在图上的相应位置，如图6-11所示。

一、坐标计算的基本公式1．坐标正算根据直线起点的坐标、直线长度及其坐标方位角计算直线终点的坐标，称为坐标正算。

如图6-10所示，y图6-10坐标增量计算已知直线AB 起点A 的坐标为（x A ，y A ），AB 边的边长及坐标方位角分别为D AB 和αAB ，需计算直线终点B 的坐标。

直线两端点A 、B 的坐标值之差，称为坐标增量，用Δx AB 、Δy AB 表示。

由图6-10可看出坐标增量的计算公式为：⎭⎬⎫=-=∆=-=∆AB AB A B AB AB AB A B AB D y y y D x x x ααsin cos（6-1）根据式（6-1）计算坐标增量时，sin 和cos 函数值随着α角所在象限而有正负之分，因此算得的坐标增量同样具有正、负号。

坐标增量正、负号的规律如表6-5所示。

表6-5 坐标增量正、负号的规律则B 点坐标的计算公式为：⎭⎬⎫+=∆+=+=∆+=AB AB A AB A B AB AB A AB A B D y y y y D x x x x ααsin cos（6-2）例6-1 已知AB 边的边长及坐标方位角为456380m 62.135'''︒==AB AB D α，，若A 点的坐标为m 82.658m 56.435==A A y x ，，试计算终点B 的坐标。

解 根据式（6-2）得2．坐标反算根据直线起点和终点的坐标，计算直线的边长和坐标方位角，称为坐标反算。

如图6-10所示，已知直线AB 两端点的坐标分别为（x A ，y A ）和（x B ，y B ），则直线边长D AB 和坐标方位角αAB 的计算公式为：22AB AB ABy x D ∆+∆= （6-3）AB ABAB x y ∆∆=arctanα （6-4）应该注意的是坐标方位角的角值范围在0˚～360˚间，而arctan 函数的角值范围在－90˚～＋90˚间，两者是不一致的。

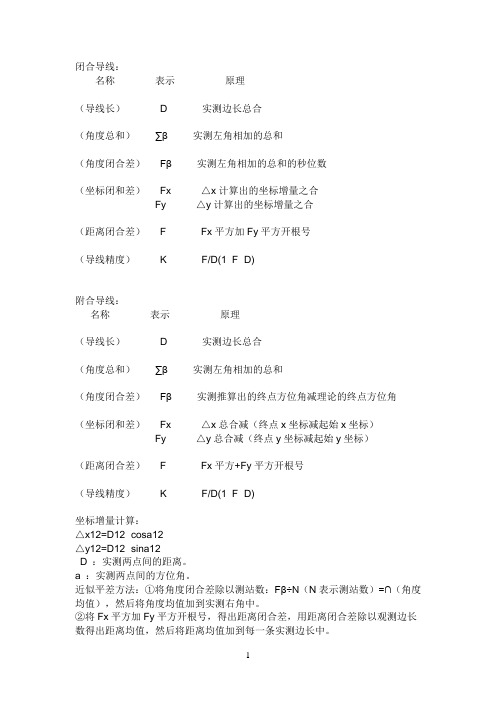

闭合导线：名称表示原理（导线长） D 实测边长总合（角度总和）∑β 实测左角相加的总和（角度闭合差）Fβ 实测左角相加的总和的秒位数（坐标闭和差）Fx △x计算出的坐标增量之合Fy △y计算出的坐标增量之合（距离闭合差） F Fx平方加Fy平方开根号（导线精度）K F/D(1÷F×D)附合导线：名称表示原理（导线长） D 实测边长总合（角度总和）∑β 实测左角相加的总和（角度闭合差）Fβ 实测推算出的终点方位角减理论的终点方位角（坐标闭和差）Fx △x总合减（终点x坐标减起始x坐标）Fy △y总合减（终点y坐标减起始y坐标）（距离闭合差） F Fx平方+Fy平方开根号（导线精度）K F/D(1÷F×D)坐标增量计算：△x12=D12×cosa12△y12=D12×sina12D ：实测两点间的距离。

a ：实测两点间的方位角。

近似平差方法：①将角度闭合差除以测站数：Fβ÷N（N表示测站数）=∩（角度均值），然后将角度均值加到实测右角中。

②将Fx平方加Fy平方开根号，得出距离闭合差，用距离闭合差除以观测边长数得出距离均值，然后将距离均值加到每一条实测边长中。

③从起测点开始，再通过公式△x12=D12×cosa12 、△y12=D12×sina12求出坐标增量。

用上一测站的坐标加上坐标增量就得出平差后的坐标第三节 导线测量的内业计算导线测量内业计算的目的就是计算各导线点的平面坐标x 、y 。

计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错、算错，成果是否符合精度要求，起算数据是否准确。

然后绘制计算略图，将各项数据注在图上的相应位置，如图6-11所示。

一、坐标计算的基本公式 1．坐标正算根据直线起点的坐标、直线长度及其坐标方位角计算直线终点的坐标，称为坐标正算。

如图6-10所示，已知直线AB 起点A 的坐标为（x A ，y A ），AB 边的边长及坐标方位角分别为D AB 和αAB ，需计算直线终点B 的坐标。

导线测量的内业计算导线测量内业计算的目的就是计算各导线点的平面坐标x 、y 。

计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错、算错，成果是否符合精度要求，起算数据是否准确。

然后绘制计算略图，将各项数据注在图上的相应位置，如图6-11所示。

一、坐标计算的基本公式1．坐标正算根据直线起点的坐标、直线长度及其坐标方位角计算直线终点的坐标，称为坐标正算。

如图6-10所示，已知直线AB 起点A 的坐标为（x A ，y A ），AB 边的边长及坐标方位角分别为D AB 和αAB ，需计算直线终点B 的坐标。

y图6-10 坐标增量计算直线两端点A 、B 的坐标值之差，称为坐标增量，用Δx AB 、Δy AB 表示。

由图6-10可看出坐标增量的计算公式为：⎭⎬⎫=-=∆=-=∆AB AB A B AB AB AB A B AB D y y y D x x x ααsin cos（6-1）根据式（6-1）计算坐标增量时，sin 和cos 函数值随着α角所在象限而有正负之分，因此算得的坐标增量同样具有正、负号。

坐标增量正、负号的规律如表6-5所示。

表6-5 坐标增量正、负号的规律则B 点坐标的计算公式为：⎭⎬⎫+=∆+=+=∆+=AB AB A AB A B AB AB A AB A B D y y y y D x x x x ααsin cos（6-2）例6-1 已知AB 边的边长及坐标方位角为456380m 62.135'''︒==AB AB D α，，若A 点的坐标为m 82.658m 56.435==A A y x ，，试计算终点B 的坐标。

解 根据式（6-2）得6.792456380sin m 62.135m 82.658sin .457456380cos m 62.135m 56.435cos ='''︒⨯+=+=='''︒⨯+=+=AB AB A B AB AB A B D y y D x x αα2．坐标反算根据直线起点和终点的坐标，计算直线的边长和坐标方位角，称为坐标反算。

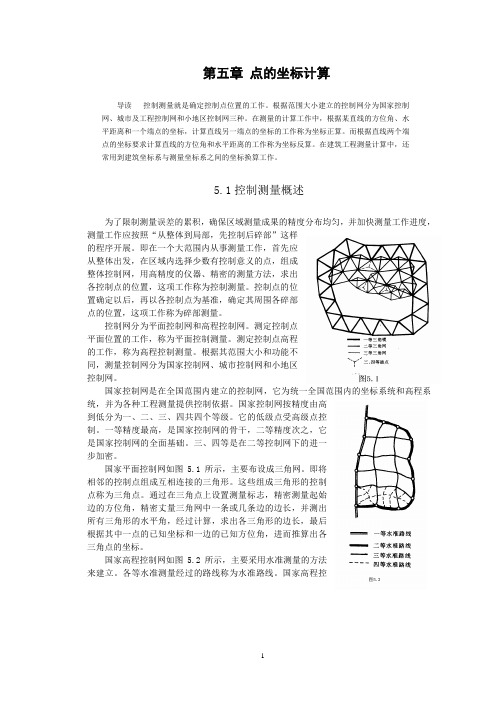

第五章 点的坐标计算导读 控制测量就是确定控制点位置的工作。

根据范围大小建立的控制网分为国家控制网、城市及工程控制网和小地区控制网三种。

在测量的计算工作中，根据某直线的方位角、水平距离和一个端点的坐标，计算直线另一端点的坐标的工作称为坐标正算。

而根据直线两个端点的坐标要求计算直线的方位角和水平距离的工作称为坐标反算。

在建筑工程测量计算中，还常用到建筑坐标系与测量坐标系之间的坐标换算工作。

5.1控制测量概述为了限制测量误差的累积，确保区域测量成果的精度分布均匀，并加快测量工作进度，测量工作应按照“从整体到局部，先控制后碎部”这样的程序开展。

即在一个大范围内从事测量工作，首先应从整体出发，在区域内选择少数有控制意义的点，组成整体控制网，用高精度的仪器、精密的测量方法，求出各控制点的位置，这项工作称为控制测量。

控制点的位置确定以后，再以各控制点为基准，确定其周围各碎部点的位置，这项工作称为碎部测量。

控制网分为平面控制网和高程控制网。

测定控制点平面位置的工作，称为平面控制测量。

测定控制点高程的工作，称为高程控制测量。

根据其范围大小和功能不同，测量控制网分为国家控制网、城市控制网和小地区控制网。

国家控制网是在全国范围内建立的控制网，它为统一全国范围内的坐标系统和高程系统，并为各种工程测量提供控制依据。

国家控制网按精度由高到低分为一、二、三、四共四个等级。

它的低级点受高级点控制。

一等精度最高，是国家控制网的骨干，二等精度次之，它是国家控制网的全面基础。

三、四等是在二等控制网下的进一步加密。

国家平面控制网如图5.1所示，主要布设成三角网。

即将相邻的控制点组成互相连接的三角形。

这些组成三角形的控制点称为三角点。

通过在三角点上设置测量标志，精密测量起始边的方位角，精密丈量三角网中一条或几条边的边长，并测出所有三角形的水平角，经过计算，求出各三角形的边长，最后根据其中一点的已知坐标和一边的已知方位角，进而推算出各三角点的坐标。

导线测量平差最近更新导线测量平差最近发布4.2版，主要增加或更新了以下功能：(如表格显示不正常，请刷新)一、表格输出。

表格输出到WORD，支持表格中的列向下错开半行(如方位角、边长)，所有表格输出到WORD后与软件中显示的样式一样。

如下表：导线严密平差计算表工程名称：附合及水准示例等级：城市二级计算者：杨运英校核者：日期：2003.08.28二、导线采用近似平差且方位角边长不进行反算时的表格样式。

原表格中显示的是坐标增量改正数，现增加了一个选项，可以选择显示改正后的坐标增量，以满足一些工程要求格式统一的要求。

导线平差计算表工程名称：附合及水准示例等级：城市二级计算者：杨运英校核者：日期：2003.08.28、坐标导线平差。

指使用全站仪直接观测坐标、高程的闭、附合导线，其中平面坐标完全差的分配方式可以选用“按边长”、“按坐标增量”、“坐标转换”等方式。

坐标导线平差计算表工程名级：城市二级：杨运英校核者：日期：200四、单面单程水准记录计算已知点较密时线路中间也可以穿过已知点。

当含有中视时可以用于中平测量等，表格形式如下：水准测量记录计算表测线：仪器：观测：天气：地点：记录：计算者：校核者：日期：不含有中视时可用于五等、等外水准等的记录、计算。

表格形式如下：水准测量记录计算表测线：仪器：观测：天气：地点：记录：计算：校核：日期：部测量知点设站，后视另一已知点，观测各碎部点，计算其坐标、高程，绘制图形并可输出到CAD。

方式可以选用“斜距+天顶距”、“平距+高差”或“视距+天顶距”。

距+高差”方式表格如下：碎部测量记录后视：B 测站高程：仪高：气：复核：距”(或“斜距+天顶距”)表格如下：碎部测量记录后视：B 测站高程：指标差：0" 天气：记录：日期：坐标转换于同椭球的不同坐标系间进行转换。

比如同椭球的国家坐标系与工程独立坐标系的转换。

坐标转换计算表工程名第页计算：复核：日期：支导线计算里指输入方位角与边长计算坐标的支导线，如需输入水平角、边长计算各点坐标，请使用“平差计算”模块中的支导线进行计算。

1、导线内业计算基本原理 （1）坐标的正算x B =x A +Δx AB Δx AB =S AB cos αABy B =y A +Δy AB Δy AB =S AB sin αAB（2）坐标的反算tan αAB =Δy AB /Δx AB =(y B - y A )/(x A -x B )S AB =（3）坐标方位角的传递根据坐标方位角之间的几何关系，可以得到如下计算公式： 当水平角为左角时，α前=α后+β左-180O 当算出的角度为负值时，加360O 转换为正角。

当水平角为右角时，α前=α后-β右+180O 当算出的角度为负值时，加360O 转换为正角。

6.2普通导线测量随着测绘科学技术的不断发展，电磁波测距和电子计算机技术的广泛应用，以导线测量的方法来建立平面控制网得到迅速推广。

导线的布设形式有下述几种： 1.闭合导线闭合导线是从一个已知点出发，最后仍回到这个已知点。

如图6-2所示，由已知控制点1出发，经过2、3、4、5、6点最后仍闭合到1点，形成一个闭合多边形。

2.附合导线敷设在两个已知点之间的导线，称为附合导线。

如图6-5所示，由已知点B 和已知方向αAB 出发，经过导线点1、2、3、4点最后附合到已经点C 和已知方向αCD 。

图6-5 附合导线 图6-6 支导线3.支导线支导线也称自由导线，它是由一个已知点出发，既不回到原出发点又不附合到另外已知点上。

如果测量发生粗差，这种导线无法检核。

因此，布设时一般不得超过二条边（图6-6）。

6.2.1导线测量外业工作导线测量的外业工作包括：踏勘选点、角度测量、边长测量以及导线连接测量。

其工作内容如下：1.踏勘选点踏勘选点之前，应先到有关部门收集原有地形图、高一级控制点的坐标和高程，以及这些已知点的位置详图。

然后按坐标把已知点展绘在原有的地形图上，在图上规划导线的布设方案。

最后带上所规划的导线网图，到实地选定各点点位并建立标志。

现场选点应注意如下事项：（1）相邻导线点间应互相通视，以便测角和测边（如果采用钢尺量距，地势应较为平坦）。

计算方案的设置一、导线类型：1.闭、附合导线(图1)2.无定向导线(图2)3.支导线(图3)4.特殊导线及导线网、高程网（见数据输入一节)，该选项适用于所有的导线，但不计算闭合差。

而且该类型不需要填写未知点数目。

当点击表格最后一行时自动添加一行，计算时删除后面的空行。

5.坐标导线。

指使用全站仪直接观测坐标、高程的闭、附合导线。

6.单面单程水准测量记录计算。

指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。

当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。

当输入了“中视”时可以用作中平测量等的记录计算。

说明：除“单面单程水准测量记录计算”仅用于低等级的水准测量记录计算外，其它类型选项都可以进行平面及高程的平差计算，输入了平面数据则进行平面的平差，输入了高程数据则进行高程的平差，同时输入则同时平差。

如果不需进行平面的平差，仅计算闭、附合高程路线，可以选择类型为“无定向导线”，或者选择类型为“闭附合导线”但表格中第一行及最后一行数据（均为定向点）不必输入，因为高程路线不需定向点。

二、概算1.对方向、边长进行投影改化及边长的高程归化，也可以只选择其中的一项改正。

2.应选择相应的坐标系统，以及Y坐标是否包含500KM。

选择了概算时，Y坐标不应包含带号。

三、等级与限差1.在选择好导线类型后，再选择平面及高程的等级，以便根据《工程测量规范》自动填写限差等设置。

如果填写的值不符合您所使用的规范，则再修改各项值的设置。

比如现行的《公路勘测规范》的三级导线比《工程测量规范》的三级导线要求要低一些。

2.导线测量平差4.2及以前版本没有设置限差，打开4.2及以前版本时请注意重新设置限差。

四、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。

2.严密平差：按最小二乘法原理平差。

3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。
