江苏开放大学《工程制图与CAD》形考作业1答案01-05 A错BBD A06.④①②①④①④①②③07.①②③③④④①④08.①③①③①②①④①②④09.①②③④⑤①①①①②③④10.③ （b）① （f）⑥ （e）⑤ （g）④ （h）江苏开放大学《工程制图与CAD》形考作业2答案01-10 CBCB ACCB CC11-20 CCCB CCCA CC21-26 ABCB CC27. AC28. 7 1 105 3 2 829. 5 96 82 31 430.答：1.三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
将物体放在三个互相垂直的平面所组成的投体系中，这样就可得到物体的三个投影，即物体的正面投影、水平投影、侧面投影。
在工程图中，物体的正投影称为视图。
物体的正面投影称为主视图，物体的水平投影称为俯视图，物体的侧面投影称为左视图。
物体的主视图、俯视图、左视图简称为物体的视图。
2 三视图的展开展开后的三个视图在同一个平面上，如图所示。
3. 三视图的位置关系在三视图中，每个视图都反映物体两个方向的尺寸。
如主视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，左视图反映物体的前后和上下尺寸。
4. 三视图的对齐关系如果把物体左右方向的尺寸称为长，前后方向的尺寸称为宽，上下方向的尺寸称为高，则主视图和俯视图都反映了物体的长度，主视图n左视图都反映了物体的高度，俯视图和左视图都反映了物体的宽度。
因而，三视图之间存在下述关系：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。

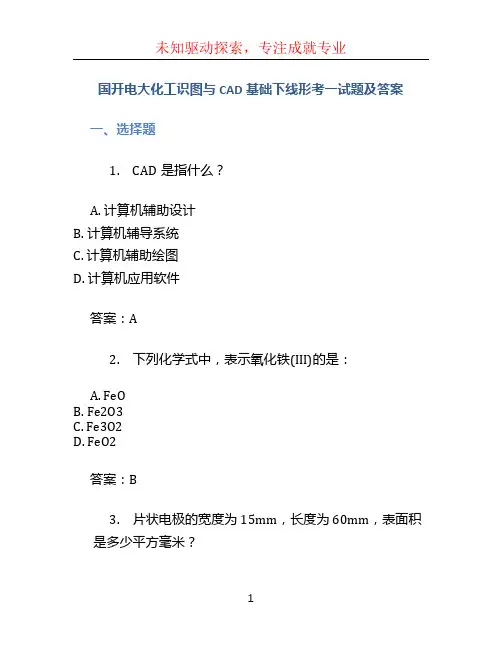

国开电大化工识图与CAD基础下线形考一试题及答案一、选择题1.CAD是指什么？A. 计算机辅助设计B. 计算机辅导系统C. 计算机辅助绘图D. 计算机应用软件答案：A2.下列化学式中，表示氧化铁(III)的是：A. FeOB. Fe2O3C. Fe3O2D. FeO2答案：B3.片状电极的宽度为15mm，长度为60mm，表面积是多少平方毫米？A. 450 mm^2B. 900 mm^2C. 600 mm^2D. 1200 mm^2答案：B4.下列不属于国际单位制的是：A. 摩尔B. 焦耳C. 牛顿D. 千瓦时答案：D5.化学工艺流程图中，以下哪个图形代表反应装置？A. 正方形B. 圆形C. 箭头D. 三角形答案：A二、填空题6.CAD软件不仅可以用于制作工程图，还可以用于工程模拟。
7.IDEF是集成定义建模语言的缩写。
8.在电子工艺图中，用来表示接地线的符号是长条加上三杠。
9.化工装置中广泛使用的流体传动元件是离心泵。
10.气体单位体积的重量称为气体比重。
三、简答题11.请简要介绍CAD在化工工程中的应用。
答：CAD在化工工程中的应用十分广泛。
首先，CAD软件可以用于绘制各种工程图，如化工流程图、设备布置图等。
其次，CAD可以用于进行工程的三维模拟和仿真，帮助工程师更好地理解、设计和调整化工装置。
此外，CAD还可以对工程方案进行可行性分析，提高工程设计的准确性和效率。
总之，CAD在化工工程中的应用可以提高工程设计的质量和效益，提升工程师的工作效率。
12.请简要解释国际单位制中的摩尔。
答：国际单位制中的摩尔是物质的计量单位，表示物质中含有的基本单位数量。
摩尔的定义是：一摩尔物质中含有的实体数量等于Avogadro常数（约为6.022 x 10^23）个。
摩尔常被用于化学计量中，用于衡量物质的质量、浓度等。
例如，摩尔质量是物质质量和该物质摩尔数之比，摩尔浓度是溶液中溶质摩尔数和溶液体积之比。
四、计算题13.设某化工装置的反应器体积为1000L，每秒的液体体积流量为5L/s，求液体在反应器中停留的时间。

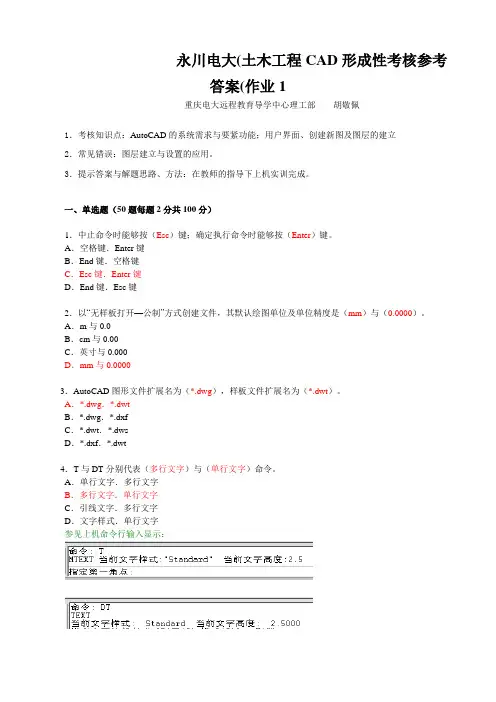

永川电大(土木工程CAD形成性考核参考答案(作业1重庆电大远程教育导学中心理工部胡敬佩1．考核知识点：AutoCAD的系统需求与要紧功能；用户界面、创建新图及图层的建立2．常见错误：图层建立与设置的应用。
3．提示答案与解题思路、方法：在教师的指导下上机实训完成。
一、单选题（50题每题2分共100分）1．中止命令时能够按（Esc）键；确定执行命令时能够按（Enter）键。
A．空格键．Enter键B．End键．空格键C．Esc键．Enter键D．End键．Esc键2．以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是（mm）与（0.0000）。
A．m与0.0B．cm与0.00C．英寸与0.000D．mm与0.00003．AutoCAD图形文件扩展名为（*.dwg），样板文件扩展名为（*.dwt）。
A．*.dwg．*.dwtB．*.dwg．*.dxfC．*.dwt．*.dwsD．*.dxf．*.dwt4．T与DT分别代表（多行文字）与（单行文字）命令。
A．单行文字．多行文字B．多行文字．单行文字C．引线文字．多行文字D．文字样式．单行文字参见上机命令行输入显示：5．在下列图形中，夹点数最多的是（椭圆弧）。
A．一条直线B．一条多线C．一段多段线D．椭圆弧参见下图：6．若定位距离某点25个单位．角度为45的位置点，需要输入（C ）。
A．25,45B．@25,45C．@25<45D．@45<257．假如在0图层上创建的图块被插入到其他图层上，那么图块颜色．线型等特性将会继承（D ）层上的特性。
A．0图层B．被关闭的图层C．被冻结的图层D．被插入的图层8．（Limits）命令能够设置图形界限；（全部缩放）命令能够显示图形界限。
A．Limits全部缩放B．Options范围缩放C．Limits范围缩放D．Options全部缩放9．在使用【拉伸】命令编辑图形时，需要使用（B ）方式选择对象。

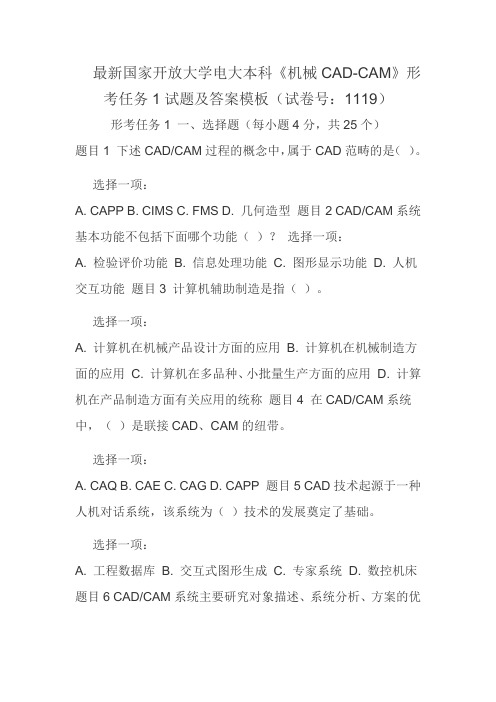

最新国家开放大学电大本科《机械CAD-CAM》形考任务1试题及答案模板（试卷号：1119）形考任务1 一、选择题（每小题4分，共25个）题目1 下述CAD/CAM过程的概念中，属于CAD范畴的是（）。
选择一项：A. CAPPB. CIMSC. FMSD. 几何造型题目2 CAD/CAM系统基本功能不包括下面哪个功能（）？选择一项：A. 检验评价功能B. 信息处理功能C. 图形显示功能D. 人机交互功能题目3 计算机辅助制造是指（）。
选择一项：A. 计算机在机械产品设计方面的应用B. 计算机在机械制造方面的应用C. 计算机在多品种、小批量生产方面的应用D. 计算机在产品制造方面有关应用的统称题目4 在CAD/CAM系统中，（）是联接CAD、CAM的纽带。
选择一项：A. CAQB. CAEC. CAGD. CAPP 题目5 CAD技术起源于一种人机对话系统，该系统为（）技术的发展奠定了基础。
选择一项：A. 工程数据库B. 交互式图形生成C. 专家系统D. 数控机床题目6 CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（）。
选择一项：A. 输入的是设计要求，输出的是制造加工信息。
B. 输入的是设计要求，输出的是设计方案。
C. 输入的是设计要求，输出的是工艺流程。
D. 输入的是设计要求，输出的是图纸。
题目7 计算机辅助制造应具有的主要特性是（）。
选择一项：A. 准确性、耐久性等B. 知识性、趣味性等C. 系统性、继承性等D. 适应性、灵活性、高效率等题目8 CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（）。
选择一项：A. 输入的是设计要求，输出的是制造加工信息。
B. 输入的是设计要求，输出的是图纸。
C. 输入的是设计要求，输出的是设计方案。
D. 输入的是设计要求，输出的是工艺流程。
国家开放大学《机械CADCAM》形考任务1-3参考答案形成性作业1一、选择题（每小题4分，共25个）1.下述CAD/CAM过程的概念中，属于CAD范畴的是（）。
A.几何造型B.CIMSC.FMSD.CAPP2.CAD/CAM系统基本功能不包括下面哪个功能（）？A.检验评价功能B.图形显示功能C.信息处理功能D.人机交互功能3.计算机辅助制造是指（）。
A.计算机在机械制造方面的应用B.计算机在多品种、小批量生产方面的应用C.计算机在产品制造方面有关应用的统称D.计算机在机械产品设计方面的应用4.在CAD/CAM系统中，（）是联接CAD、CAM的纽带。
A.CAEB.CAPPC.CAQD.CAG5.CAD技术起源于一种人机对话系统，该系统为（）技术的发展奠定了基础。
A.交互式图形生成B.数控机床C.工程数据库D.专家系统6.CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（）。
A.输入的是设计要求，输出的是工艺流程。
B.输入的是设计要求，输出的是图纸。
C.输入的是设计要求，输出的是设计方案。
D.输入的是设计要求，输出的是制造加工信息。
7.计算机辅助制造应具有的主要特性是（）。
A.准确性、耐久性等B.适应性、灵活性、高效率等C.系统性、继承性等D.知识性、趣味性等8.CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（）。
A.输入的是设计要求，输出的是制造加工信息。
B.输入的是设计要求，输出的是工艺流程。
C.输入的是设计要求，输出的是设计方案。
D.输入的是设计要求，输出的是图纸。
9.CAD/CAM系统中软件分为几大类，他们是（）。
A.系统软件、支撑软件、功能软件B.系统软件、应用软件、绘图软件C.系统软件、支撑软件、应用软件D.系统软件、功能软件、应用软件10.数控编程软件属于（）软件。

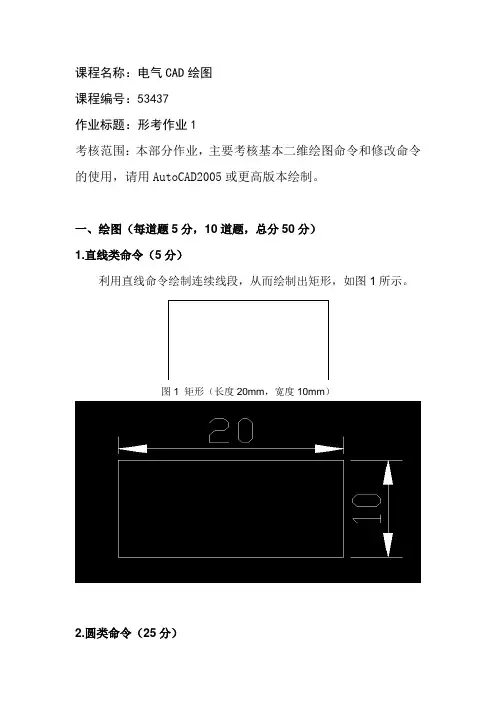

国家开放大学电大《土木工程CAD》网考形考任务大作业试题及答案2国家开放大学电大《土木工程CAD》网考形考任务大作业试题及答案盗传必究本课程考核采用100%形成性考核的方式，学生按照实训任务完成图形绘制，绘制的结果以*.dwg格式进行保存并上传到答题页面中。
形考任务1绘图要求按1：1比例绘制。
1．绘制平面图形。
（20分）2．绘制平面图形。
（20分）3．绘制指北针。
圆的直径为24mm，指针尖为北向，指针尾部宽度为3mm。
（20分）4．抄绘下面的平面图形，已知四个小圆直径相等。
（20分）5．绘制平面图形。
（20分）答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“形考任务1答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
说到这里您还不太明白，请慎重下载。
形考任务2绘图要求：分图层绘制，按1：1的比例绘图答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“形考任务2答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
说到这里您还不太明白，请慎重下载。
大作业1绘制立面图绘图要求：按1：100的比例画在A3图幅内。
（尺寸可以参考作业1平面图和作业3剖面图）答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“大作业1答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
说到这里您还不太明白，请慎重下载。
大作业2绘制立面图绘图要求：按1：100的比例画在A3图幅内。
（尺寸可以参考作业1平面图和作业3剖面图）答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“大作业2答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。
2021年国家开放大学《土木工程CAD》形成任务1-4答案形考一题目1AutoCAD的启动方法下列个方法正确：（）①双击桌面上的AutoCAD图标②执行“开始”菜单→“程序”级联菜单→“Autodesk”级联菜单→“AutoCAD2014-简体中文”命令③打开“我的电脑”→双击文件夹所在硬盘文件→双击“Autodesk”文件夹→双击“AutoCAD2014”文件夹→双击“ACAD.EXE”程序④双击扩展名为“dwg”的文件选择一项：a. ①③④b. ①②③④c. ②③④d. ①②③题目2绘制椭圆的命令: （）。
a. ellipseb. xlinec. arcd. rectangl题目3在使用AutoCAD的过程中，随时创建新图形文件，有哪些调用方式：（）。
①应用程序菜单；【新建】→【图形】②菜单栏：【文件】→【新建】③工具条：【标准】工具条→新建按钮④命令行：NEW选择一项：a. ①②③④b. ①②③c. ②③④d. ①②④题目4在AutoCAD已启动状态下打开已有的图形文件调用方式：（）。
①应用程序菜单；【打开】→【图形】②菜单栏：【文件】→【打开】③工具条：【标准】工具条→打开按钮④命令行；opena. ①②③④b. ①③④c. ①②③d. ②③④为满足制图规范的要求，绘图前一般对线型进行设置和管理，设置线型的调用方式下列哪个正确（）。
①菜单栏；【格式】→【线型】②工具条：【特性】工具条→“线型控制”下拉列表中单击“其他”选项③面板：【默认】选项卡→【绘图】面板→“线型”下拉列表中单击“其他选项”④命令行：LINETYPE(LT/LTYPE/DDLTYPE)⑤菜单栏；【格式】→【线宽】选择一项：a. ①②③⑤b. ①②③④c. ①③④⑤d. ②③④⑤题目6绘图长度单位、角度单位及其精度和方向的命令是：（）。
a. gridb. openc. units（un）d. limits题目7设定颜色的命令是：（）。
试卷总分:100得分:100
1.在定义扫描时，系统检查指定轨迹的有效性，并建立？
A.扫描截面
B.法向曲面
C.参考平面
D.扫描轨迹
答案:B
2.以下那个选项不能即时隐藏？
A.基准面
B特征
C.基准点
D.基准轴
答案:B
3.打开Pro/ENGINEER软件后首先要做的是？
A.选择基准面
B.设置工作目录
C.命名
D.选择基准轴
答案:B
4.草绘里的中心线主要功能？
A.旋转轴
B.测量
C.尺寸参考
D.对称和旋转轴
答案:D
5.草绘旋转特征的旋转中心线可以有？
A.三条
B.一条
C俩条
D多条
答案:B
6.在创建标准孔特征时，必须设定螺纹系列，以下不属于Pro/ENGINEER的是?
F
B.UNF
C.ISO
D.UNC
答案:A。
综合形成性考核实训作业学号28姓名李新松课程代码12０037课程名称计算机绘图员(机械)实训第 1 次任务共 1 次任务任务内容:一：单项选择题。
（20分)１、世界坐标系原点得位置,将（A) 始终在绘图区域得左下角（Ｂ）由UＣS命令设定（Ｃ）由LIMIＴS 命令对绘图界限得设置来确定（Ｄ）由ZOOM命令设定2、在AutoCＡD中,用户坐标系就是(Ａ）禁止使用得（B）由用户根据需要设定，数量不限(C）与世界坐标系完全相同（Ｄ）用户只能设定一个3、对于正在操作得命令要想终止它,需（A) 按Ctrｌ－Ｃ键（B) 按Esc键（Ｃ)单击标准工具条上得Undo按钮（D）按空格键4、将某一图层关闭，则该图层(A）不能显示与编辑(B) 不能显示、编辑与输出（Ｃ)不能输出（Ｄ) 不能显示、编辑与输出，也不参加重新生成运算５、关于AutoＣＡD操作界面命令提示窗口，正确得描述就是()（A）命令提示窗口仅能显示三行文本(B）命令提示窗口只能位于操作界面得下方（C)命令提示窗口用于显示用户输入信息及反馈信息（D) 命令提示窗口既可显示文本也可显示图形6、单击（）功能键,可以调出独立得命令文本窗口。
(A）F1(B) F2（C）Ｆ5 (D）F67、AutｏCAD软件得模板文件缺省得文件扩展名就是()。
（Ａ）DWT（B）DWG （Ｃ）MNX (D）SHX8、在状态栏中，打开（）模式用于绘制水平与铅垂直线。
（Ａ）捕捉模式（B）栅格模式(C）极轴模式（D) 正交模式9、选择对象时，若需将窗口内与部分在窗口内得对象都选中，则应执行如下操作(）.（A）输入字符W (B) 输入字符C （C) 输入“All”（D) 输入字符P１0、若圆或圆弧就是用多边形显示得,执行（)命令后则可以光滑曲线显示。
(A）重画Rｅdrａｗ(B) 重生成Regen(C）重做Redo （D）缩放Zooｍ11、用(）命令可以绘制不规则得光滑曲线，在机械图样中,常用它画波浪线。
