轴用挡圈规格

您当前的位置：标准件论坛 → 技术交流 → 轴用挡圈标准,轴用挡圈规格及轴用弹性挡圈规格表首页 上页下页末页 上一主题 | 下一主题轴用挡圈标准,轴用挡圈规格及轴用弹性挡圈规格表发表于:2010-6-12 14:34:46wcn311614 身份：一般用户类型：个人用户 注册时间：2010-6-8经验值：4586 发帖总数： 1169 回复总数： 706轴用挡圈标准,轴用挡圈规格及轴用弹性挡圈规格表 轴用挡圈标准：GB894.1、GB894.2[最后修改于 2010-6-12 14：标准件及非标 >> >> >> 档圈>轴用弹性挡圈A型>发130123+0.63、-1.503+0.07、-0.2212.6/4暂无1260、-0.63 3.2+0.18、06/158 >>发135128+0.63、-1.503+0.07、-0.2213.2/4暂无1310、-0.63 3.2+0.18、06/162.8 >>发1412.9+0.10、-0.361+0.05、-0.13 1.88/1.7暂无13.40、-0.11 1.1+0.14、00.9/22 >>发140133+0.63、-1.503+0.07、-0.2213.2/4暂无1360、-0.63 3.2+0.18、06/168 >>发145138+0.63、-1.503+0.07、-0.2213.2/4暂无1410、-0.63 3.2+0.18、06174.4 >>发1513.8+0.10、-0.361+0.05、-0.132/1.7暂无14.30、-0.11 1.1+0.14、0 1.1/23.2 >>发150142+0.63、-1.503+0.07、-0.2214/4暂无1450、-0.63 3.2+0.18、07.5180 >>发155146+0.63、-1.503+0.07、-0.2214/4暂无1500、-0.63 3.2+0.18、07.5/186 >>发1614.7+0.10、-0.361+0.05、-0.13 2.32/1.7暂无15.20、-0.11 1.1+0.14、0 1.2/24.4 >>发160151+0.63、-1.503+0.07、-0.2214/4暂无1550、-0.63 3.2+0.18、07.5/190 >>发165155.5+0.63、-1.503+0.07、-0.2214.4/4暂无1600、-0.63 3.2+0.18、07.5/195 >>发1715.7+0.10、-0.361+0.05、-0.13 2.48/1.7暂无16.20、-0.11 1.1+0.14、0 1.2/25.6 >>发170160.5+0.63、-1.503+0.07、-0.2214.4/4暂无1650、-0.63 3.2+0.18、07.5/200 >>发175165.5+0.63、-1.503+0.07、-0.2215/4暂无1700、-0.63 3.2+0.18、07.5/206 >>发1816.5+0.10、-0.361+0.05、-0.13 2.48/1.7暂无170、-0.11 1.1+0.14、0 1.5/27 >>发180170.5+0.63、-1.503+0.07、-0.2215/4暂无1750、-0.63 3.2+0.18、07.5/212 >>发185175.5+0.63、-1.503+0.07、-0.2215.2/4暂无1800、-0.72 3.2+0.18、07.5/218 >>发1917.5+0.10、-0.361+0.05、-0.13 2.48/2暂无180、-0.11 1.1+0.14、0 1.5/28 >>发190180.5+0.72、-1.703+0.07、-0.2215.2/4暂无1850、-0.72 3.2+0.18、07.5/223 >>发195185.5+0.72、-1.703+0.07、-0.2215.6/4暂无1900、-0.72 3.2+0.18、07.5/229 >>发2018.5+0.13、-0.421+0.05、-0.13 2.68/2暂无190、-0.13 1.1+0.14、0 1.5/29>发200190.5+0.72、-1.703+0.07、-0.2215.6/4暂无1950、-0.72 3.2+0.18、07.5/235 >>发2119.5+0.13、-0.421+0.05、-0.13 2.68/2暂无200、-0.13 1.1+0.14、0 1.5/31 >>发2220.5+0.21、-0.42 1.2+0.05、-0.13 2.68/2暂无210、-0.13 1.1+0.14、0 1.5/32 >>发2422.2+0.21、-0.42 1.2+0.05、-0.13 3.32/2暂无22.90、-0.21 1.3+0.14、0 1.7/34 >>发2523.2+0.21、-0.42 1.2+0.05、-0.13 3.32/2暂无23.90、-0.21 1.3+0.14、0 1.7/35 >>发2624.2+0.21、-0.42 1.2+0.05、-0.13 3.32/2暂无24.90、-0.21 1.3+0.14、0 1.7/36 >>发2825.9+0.21、-0.42 1.2+0.05、-0.13 3.6/2暂无26.60、-0.21 1.3+0.14、0 2.1/38.4 >>发2926.9+0.21、-0.42 1.2+0.05、-0.13 3.72/2暂无27.60、-0.21 1.3+0.14、0 2.1/39.8 >>发3 2.7+0.04、-0.150.4+0.03、-0.060.8/10.95 2.80、-0.0400.5+0.14、00.3/7.2 >>发3027.9+0.21、-0.42 1.2+0.05、-0.13 3.72/2暂无28.60、-0.21 1.3+0.14、0 2.1/42 >>发3229.6+0.25、-0.50 1.2+0.05、-0.13 3.92/2.5暂无30.30、-0.25 1.3+0.14、0 2.6/44 >>发3431.5+0.25、-0.50 1.5+0.06、-0.15 4.32/2.5暂无32.30、-0.25 1.7+0.14、0 2.6/46 >>发3532.2+0.25、-0.50 1.5+0.06、-0.15 4.32/2.5暂无330、-0.25 1.7+0.14、03/48 >>发3633.2+0.25、-0.50 1.5+0.06、-0.15 4.32/2.5暂无340、-0.25 1.7+0.14、03/49 >>发3734.2+0.25、-0.50 1.5+0.06、-0.15 4.32/2.5暂无350、-0.25 1.7+0.14、03/50 >>发3835.2+0.25、-0.50 1.5+0.06、-0.155/2.5暂无360、-0.25 1.7+0.14、03/51 >>发4 3.7+0.04、-0.150.4+0.03、-0.060.88/1 1.1 3.80、-0.0480.5+0.14、00.3/8.8 >>发4036.5+0.39、-0.90 1.5+0.06、-0.155/2.5暂无37.50、-0.25 1.7+0.14、0 3.8/53 >>发4238.5+0.39、-0.90 1.5+0.06、-0.155/3暂无39.50、-0.25 1.7+0.14、0 3.8/56 >>发4541.5+0.39、-0.90 1.5+0.06、-0.155/3暂无42.50、-0.25 1.7+0.14、0 3.8/59.4 >>发4844.5+0.39、-0.90 1.5+0.06、-0.155/3暂无45.50、-0.25 1.7+0.14、0 3.8/62.8>发5 4.7+0.04、-0.150.6+0.04、-0.07 1.12/1 1.25 4.80、-0.0480.7+0.14、00.3/10.7 >>发5045.8+0.39、-0.902+0.06、-0.18 5.48/3暂无470、-0.25 2.2+0.14、0 4.5/64.8 >>发5247.8+0.39、-0.902+0.06、-0.18 5.48/3暂无490、-0.25 2.2+0.14、0 4.5/67 >>发5550.8+0.46、-1.102+0.06、-0.18 6.12/3暂无520、-0.30 2.2+0.14、0 4.5/70.4 >>发5651.8+0.46、-1.102+0.06、-0.18 6.12/3暂无530、-0.30 2.2+0.14、0 4.5/71.7 >>发5853.8+0.46、-1.102+0.06、-0.18 6.12/3暂无550、-0.30 2.2+0.14、0 4.5/73.6 >>发6 5.6+0.04、-0.150.6+0.04、-0.07 1.32/1.2 1.35 5.70、-0.0480.7+0.14、00.5/12.2 >>发6055.8+0.46、-1.102+0.06、-0.18 6.12/3暂无570、-0.30 2.2+0.14、0 4.5/75.8 >>发6257.8+0.46、-1.102+0.06、-0.18 6.12/3暂无590、-0.30 2.2+0.14、0 4.5/79 >>发6358.8+0.46、-1.10 2.5+0.07、-0.22 6.12/3暂无600、-0.30 2.7+0.14、0 4.5/79.6 >>发6560.8+0.46、-1.10 2.5+0.07、-0.22 6.32/3暂无620、-0.30 2.7+0.14、0 4.5/81.6 >>发6863.5+0.46、-1.10 2.5+0.07、-0.22 6.32/3暂无650、-0.30 2.7+0.14、0 4.5/85 >>发7 6.5+0.06、-0.180.6+0.04、-0.07 1.32/12 1.55 6.70、-0.0580.7+0.14、00.5/13.8 >>发7065.5+0.46、-1.10 2.5+0.07、-0.22 6.32/3暂无670、-0.30 2.7+0.14、0 4.5/87.2 >>发7267.5+0.46、-1.10 2.5+0.07、-0.22 6.32/3暂无690、-0.30 2.7+0.14、0 4.5/89.4 >>发7570.5+0.46、-1.10 2.5+0.07、-0.22 6.32/3暂无720、-0.30 2.7+0.14、0 4.5/92.8 >>发7873.5+0.46、-1.10 2.5+0.07、-0.227/3暂无750、-0.30 2.7+0.14、0 4.5/96.2 >>发87.4+0.06、-0.180.8+0.04、-0.10 1.32/1.2 1.67.60、-0.0580.9+0.14、00.6/15.2 >>发8074.5+0.46、-1.10 2.5+0.07、-0.227/3暂无76.50、-0.30 2.7+0.14、0 5.3/98.2 >>发8276.5+0.46、-1.10 2.5+0.07、-0.227/3暂无78.50、-0.30 2.7+0.14、0 5.3/101 >>发8579.5+0.46、-1.10 2.5+0.07、-0.227/3暂无81.50、-0.35 2.7+0.14、0 5.3/104利达五金LEDA METAL CO.*****************Circlips (retaining rings) for bores - Normal type and heavy typeSpring retaining rings with lugs for use in bores (internal circlips)。

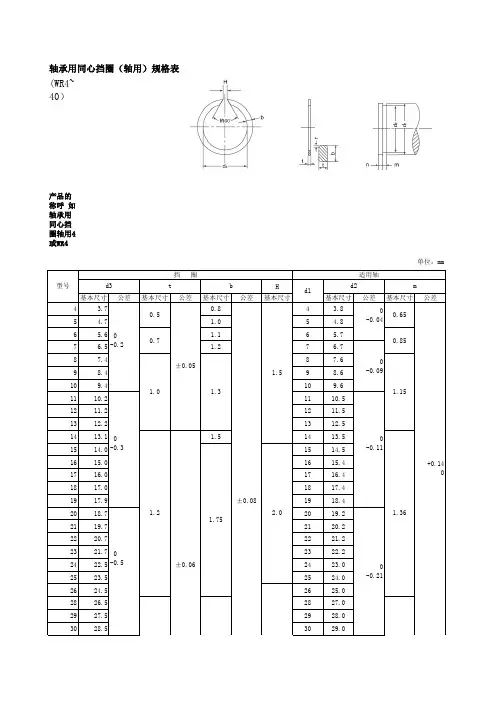

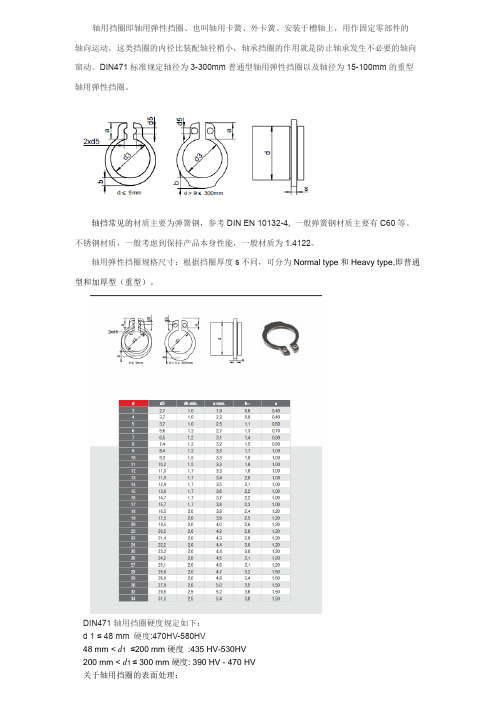

轴用挡圈即轴用弹性挡圈、也叫轴用卡簧、外卡簧。

安装于槽轴上，用作固定零部件的轴向运动。

这类挡圈的内径比装配轴径稍小，轴承挡圈的作用就是防止轴承发生不必要的轴向窜动。

DIN471标准规定轴径为3-300mm普通型轴用弹性挡圈以及轴径为15-100mm的重型轴用弹性挡圈。

轴挡常见的材质主要为弹簧钢，参考DIN EN 10132-4, 一般弹簧钢材质主要有C60等。

不锈钢材质，一般考虑到保持产品本身性能，一般材质为1.4122。

轴用弹性挡圈规格尺寸：根据挡圈厚度s不同，可分为Normal type和Heavy type,即普通型和加厚型（重型）。

DIN471轴用挡圈硬度规定如下：d 1 ≤ 48 mm 硬度:470HV-580HV48 mm < d1 ≤200 mm硬度:435 HV-530HV200 mm < d1 ≤ 300 mm硬度: 390 HV - 470 HV关于轴用挡圈的表面处理：弹簧钢轴用弹性挡圈表面一般为煮黑涂油处理，由于挡圈安装时必须产生形变，因此很少见表面电镀锌（有氢脆断裂风险）和非电解锌片涂层（涂层剥落）产品，不建议客户选用带有镀层的轴用挡圈。

挡圈的常规检测主要有硬度测试和弯折试验。

具体详述如下：材质硬度测试：维氏硬度参照DIN EN ISO 6507-1弯折试验：挡圈在弯折后，弯折部位不能存在裂纹。

弹性试验：测试当轴用挡圈内径三次被扩大到1.01 d1时（引起的可能永久变形），该挡圈仍能安装在最小沟槽径内。

按照GB959.1试验程序则是用定位钳张开轴用挡圈，使内径扩大至1.01 d1，然后放松，连续进行五次。

试验后，测量内径试验后的轴用挡圈内径应不大于沟槽直径的最小值。

缝规试验：将挡圈放入平行且垂直的缝规中，缝规宽度为1.5s（d1不大于100mm）、1.8s（100 mm < d1 ≤ 300 mm）。

压平试验：将挡圈置于两个平行版块中间，在加载的力下，h-s的测试距离不能超过标准中给出的最大值。

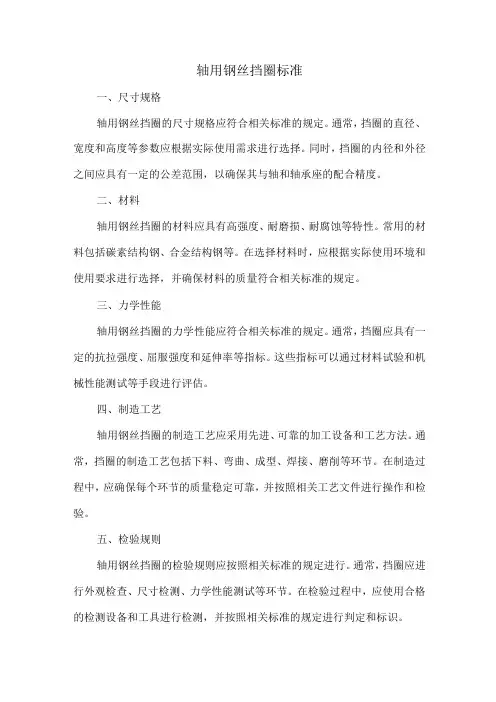

轴用钢丝挡圈标准一、尺寸规格轴用钢丝挡圈的尺寸规格应符合相关标准的规定。

通常，挡圈的直径、宽度和高度等参数应根据实际使用需求进行选择。

同时，挡圈的内径和外径之间应具有一定的公差范围，以确保其与轴和轴承座的配合精度。

二、材料轴用钢丝挡圈的材料应具有高强度、耐磨损、耐腐蚀等特性。

常用的材料包括碳素结构钢、合金结构钢等。

在选择材料时，应根据实际使用环境和使用要求进行选择，并确保材料的质量符合相关标准的规定。

三、力学性能轴用钢丝挡圈的力学性能应符合相关标准的规定。

通常，挡圈应具有一定的抗拉强度、屈服强度和延伸率等指标。

这些指标可以通过材料试验和机械性能测试等手段进行评估。

四、制造工艺轴用钢丝挡圈的制造工艺应采用先进、可靠的加工设备和工艺方法。

通常，挡圈的制造工艺包括下料、弯曲、成型、焊接、磨削等环节。

在制造过程中，应确保每个环节的质量稳定可靠，并按照相关工艺文件进行操作和检验。

五、检验规则轴用钢丝挡圈的检验规则应按照相关标准的规定进行。

通常，挡圈应进行外观检查、尺寸检测、力学性能测试等环节。

在检验过程中，应使用合格的检测设备和工具进行检测，并按照相关标准的规定进行判定和标识。

六、包装、标记和存储轴用钢丝挡圈的包装、标记和存储应按照相关标准的规定进行。

挡圈应采用防潮、防锈的包装材料进行包装，并标明产品名称、规格型号、生产日期等信息。

在存储过程中，应保证存储环境的干燥、通风和清洁，避免阳光直射和高温等因素的影响。

七、质量保证轴用钢丝挡圈的生产企业应建立完善的质量保证体系，确保产品质量符合相关标准的规定。

质量保证体系应包括原材料控制、生产过程监控、成品检验等环节，并定期进行质量管理体系的审查和更新。

八、使用要求在使用轴用钢丝挡圈时，应按照相关标准的规定进行安装和使用。

挡圈应安装在轴或轴承座的适当位置，并确保其与轴和轴承座的配合精度。

在使用过程中，应避免挡圈受到过大的冲击力和压力，以免影响其正常使用和寿命。

同时，应定期进行检查和维护，及时发现和处理问题，确保其正常运行和使用效果。

孔用轴用弹性挡圈尺寸标准
孔用+轴用弹性挡圈-标准规格 - A型卡簧标准规格参考...孔用弹性挡圈标准规格/A 型（GB/T893.1-1986）轴用弹性挡圈标准规格/A 型（GB/T894.1-1986...
嘉善屿金挡圈制造,主要产品有孔用弹性挡圈、轴用挡圈、钢丝挡圈、开口挡圈、活塞挡圈、波形垫圈、非标挡圈、圆螺母、内齿垫圈、外齿垫圈、内外锯齿垫圈、止退垫圈、止动环、圆柱销、弹性销、锥型垫圈……产品广泛用于家用电器、汽车、电子电器、仪表仪器、缝纫机、造纸机械、机械设备、等工业产品配件。

同时还可为贵厂按图纸要求冲制各类非标产品。

我厂长期备有现货,信守诺言,交货及时,欢迎广大新老用户订购。

.质量决定企业的命运！你想你的外协外加工件质量有保证吗？那你就选择屿金紧固件！电器冲压件、汽车冲压件、各种精加工件、车零件加工、用我们的专业技术为你加工高质量产品！你将再也不会为外协外加工件质量难以控制而烦恼！专业的技术水平，合理的加工工艺，精益求精的工作理念，在公司发展当中得到广大客户的认可，并与多家企业建立了长期的合作伙伴.。

轴用挡圈沟槽尺寸轴用挡圈：轴用挡圈是一种安装于槽轴上，用作固定零部件的孔向运动，这类挡圈的内径比装配轴径稍小。

定义：安装时须用卡簧钳，将钳嘴插入挡圈的钳孔中，扩张挡圈，才能放入预先加工好的轴槽上。

轴用挡圈沟槽尺寸：孔用弹性挡圈-A型孔径的d0=8～200mm的A型孔用弹性挡圈。

孔径d0=50、材料65Mn、热处理硬度HRC44～51、经表面氧化处理的A型孔用弹性挡圈的标记：挡圈GB 893.1 50轴：轴(shaft)是穿在轴承中间或车轮中间或齿轮中间的圆柱形物件，但也有少部分是方型的。

轴是支承转动零件并与之一起回转以传递运动、扭矩或弯矩的机械零件。

一般为金属圆杆状，各段可以有不同的直径。

机器中作回转运动的零件就装在轴上。

材料使用：1、碳素钢35、45、50等优质碳素结构钢因具有较高的综合力学性能，应用较多，其中以45钢用得最为广泛。

为了改善其力学性能，应进行正火或调质处理。

不重要或受力较小的轴，则可采用Q235、Q275等碳素结构钢。

2、合金钢合金钢具有较高的力学性能，但价格较贵，多用于有特殊要求的轴。

例如采用滑动轴承的高速轴，常用20Cr、20CrMnTi等低碳合金结构钢，经渗碳淬火后可提高轴颈耐磨性；机转子轴在高温、高速和重载条件下工作，必须具有良好的高温力学性能，常采用40CrNi、38CrMoAlA等合金结构钢。

轴的毛坯以锻件优先、其次是钢；尺寸较大或结构复杂者可考虑铸钢或球墨铸铁。

例如，用球墨铸铁制造曲轴、凸轮轴，具有成本低廉、吸振性较好，对应力集中的敏感性较低、强度较好等优点。

轴的力学模型是梁、多数要转动，因此其应力通常是对称循环。

其可能的失效形式有：疲劳断裂、过载断裂、弹性变形过大等。

轴上通常要安装一些带轮毂的零件，因此大多数轴应作成阶梯轴，切削加工量大。
