附三 无线路由器及其重要配件生产流程

电子产品工艺过程无线路由器-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII北华航天工业学院电子产品与制造工艺电子产品：无线路由器专业班级：学生姓名：学号：设计时间：一．引言无线路由器是单纯型AP与宽带路由器的一种结合体，是带有无线覆盖功能的路由器，主要应用于用户上网和无线覆盖。

无线路由器可以看作一个转发器，将家中墙上接出的宽带网络信号通过天线转发给附近的无线网络设备。

市场上流行的无线路由器一般都支持专线xdsl/ cable，动态xdsl，tp四种接入方式，它还具有dhcp服务、nat防火墙、mac地址过滤等等功能。

越来越多的运用于金融、保险、电力、监控、交通、气象、水文监测等行业。

一．来料检验无线路由器所包含的元器件除了传统的小电子元器件还需路由器上的以太网接口、隔离变压器、I/O插座、电容、跳线、晶振等在内的大型元件。

1.检验条件检验一般在晴天自然光或40W日光灯、灯管距检验台面1m的光照强度下进行，被检验样本与检验员人眼距离为35cm左右，外观检验时间以3-5s为宜。

2.定义2.1 致命缺陷(CR)：可能导致危及生命或造成非安全状态的缺陷；2.2 严重缺陷(MA)：可能导致功能失误或降低原有使用功能的缺陷；2.3 轻微缺陷(MI)：对产品使用性能没有影响或只有轻微影响的缺陷；3.抽样方案及AQL值：3.1 抽样方案：MIL-STD-105E正常检验单次Ⅱ级抽样；3.2 AQL值：CR=0、MA=1.0、MI=4.04.检验程序4.2变压器类4.3包装材料三．过程手册1.焊接焊接技术的掌握很重要，一般有普通电弧焊、氩弧焊、气焊、电阻点焊和钎焊，这些主要简单了解就可以了。

更常用的锡焊方式有手工焊、浸焊、波峰焊和回流焊（或称再流焊），锡焊是金属之间连接的一种方法，通过焊接材料和工件之间原子或分子的相互扩散作用形成合金层，使两金属之间形成永久的合金。

路由器生产组装工艺流程英文回答：The manufacturing process of a router involves several steps to ensure its proper assembly and functionality. Firstly, the production begins with the procurement of all the necessary components such as circuit boards, antennas, connectors, and other electronic parts. These components are sourced from various suppliers and undergo quality checks to ensure they meet the required specifications.Once the components are ready, the assembly process begins. This involves the careful placement of the components on the circuit board, following the design specifications provided by the engineering team. The components are soldered onto the board using automated machines or manual soldering techniques, depending on the complexity of the assembly.After the initial assembly, the router undergoes aseries of tests to ensure its functionality and performance. These tests include power-on testing, where the router is powered up and checked for any defects or malfunctions. Additionally, the router is tested for its wireless connectivity, range, and data transfer speeds.Once the router passes all the tests, it goes through a final inspection to ensure its physical appearance is up to standard. This includes checking for any cosmetic defects, such as scratches or dents, and making sure all the labels and markings are properly applied.Finally, the routers are packaged and prepared for shipment. The packaging process involves placing the router in a protective box, along with any necessary accessories such as power cables and user manuals. The boxes are then labeled with the appropriate shipping information and stacked on pallets for transportation.中文回答：路由器的生产组装工艺流程包括几个步骤，以确保其正确的组装和功能。

路由器生产工艺路由器的生产工艺是指将原始材料经过一系列的加工步骤和工艺流程，最终制造出可用的路由器的过程。

首先是原材料的准备，路由器的主要材料包括金属外壳、电路板、各种电子元器件等。

这些材料需要经过精细的选择和采购，确保材质优良，符合产品标准。

接下来是外壳和电路板的制造。

外壳通常使用金属材料，如铝合金，塑料外壳也常见。

对于金属外壳，首先需要进行打样，并制作模具。

经过压铸、机械切割等加工工艺，将金属板材制成所需形状的外壳。

塑料外壳则通过注塑工艺，将熔化的塑料注入到模具中，冷却后取出成型。

电路板的制造通常包括印刷、焊接、组装等步骤。

首先，根据设计要求，将电路板的设计图纸制作成透明胶片，然后通过光刻技术将胶片上的图纸投射到涂有光敏树脂的铜层上，形成图案。

接着，在图案区域通过化学腐蚀的方式去除不需要的铜，留下所需的电路线路。

再通过钻孔、沉金、喷锡等工艺，加工出所需的电子元器件安装位置和连接接口。

电子元器件的制造主要包括贴片、焊接、封装等工艺。

贴片技术是将微小的电子元件（如电阻、电容、芯片等）粘贴在电路板的特定位置上，通常通过自动化设备完成。

焊接工艺主要是将各种元件焊接在电路板上，常见的焊接方式有手工焊接和机器焊接。

封装工艺是将电子元件封装在塑料或金属外壳中，以提高其耐用性和抗干扰性。

最后是装配和测试。

装配是将已制作好的外壳和电路板组合在一起，并安装其他配件如天线、插口等。

然后进行功能性测试，包括电路连接测试、信号强度测试、数据传输测试等，以确保路由器的正常工作。

路由器的生产工艺需要严格遵循产品设计和工艺要求，生产过程中还需要进行多次质量检查和测试，以提高产品的质量和可靠性。

随着科技的发展，生产工艺也在不断创新和改进，以满足用户对高性能、高稳定性的路由器的需求。

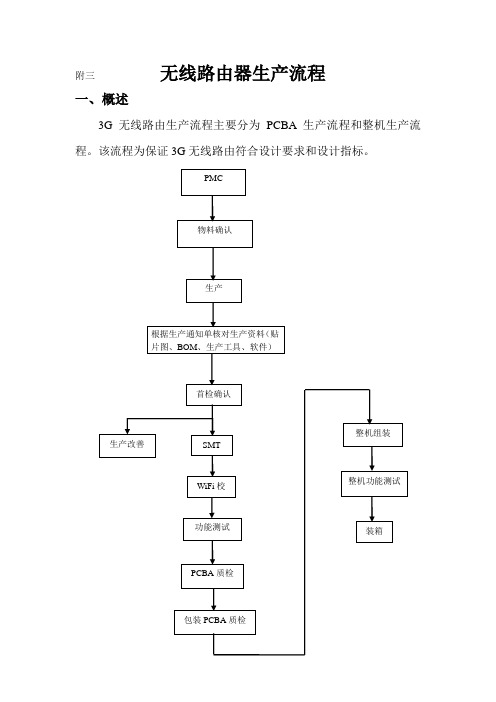

附三无线路由器生产流程一、概述3G无线路由生产流程主要分为PCBA生产流程和整机生产流程。

该流程为保证3G无线路由符合设计要求和设计指标。

二、PCBA生产流程三、整机生产流程四、主板生产流程图路由器生产关键和特殊过程识别1.关键过程包括：a）对成品的质量、性能、功能、寿命、可靠性及成本有直接影响的工序；b）产品重要质量特性形成的工序；c）工艺复杂，质量容易波动，对工人技艺要求高或问题发生较多的工序。

2.特殊过程包括：a）产品质量不能通过后续的测量或监控加以验证的工序；b）产品质量需进行破坏性试验或采用复杂、昂贵的方法才能测量或只能进行间接监控的工序；c）该工序产品颂产品使用或服务交付之后，不合格的质量特性才能暴露出来。

3.对于本公司。

本公司在生产无线路由器的过程中的关键过程是贴片、插件过程，因它们对成品的质量、性能、功能、寿命、可靠性及成本有直接影响。

电缆组件工艺流程3.1路由器的重要物资射频电缆组件的关键过程是：1.下料2.内外导体的焊接 3.电缆端面的精修4.射频电参数的测量与调试5.特殊产品如：精密、稳相、大功率等射频电缆组件3.1.1关键工序的工艺规程和工艺设备（1）电缆的下料电缆的下料之所以是关键工序，尤其在精密电缆组件的装配工艺中，是关系到下道工序以致产品主要电参数的。

因此电缆下料要达到以下要求：①长度尺寸准确、并一致性好；②切断处断面平齐；③保证芯线（内导体）不偏心；④长度方向的变形要在控制范围内。

（2）焊接电缆与链接期内、外导体的焊接质量，是直接影响产品的机、电性能。

一般焊接方法如下：①接触焊—焊料或焊接件与焊接工具（热源）直接接触，如烙铁焊、电流焊等；②非接触焊—焊料或焊接件不与焊接工具直接接触，如感应焊；③内导体的焊接；④外导体的焊接；⑤焊接质量的评估。

（3）电缆端面的精修电缆端面的精修是保证电缆与连接器适配、调节组件电长度、提高组建射频电性能的（反射、损耗、相位一致性等）关键工序之一。

无线局域网生产流程
一、概述
无线局域网生产流程主要分为PCBA生产流程和整机生产流程。

该流程为保证无线局域网由符合设计要求和设计指标。

二、 PCBA 生产流程
1. 校准测试环境
校准主要是对WiFi的各项性能指标进行测试和调整，保证WiFi性能能够达到设计要求。

WiFi校准测试指标有（RT5350支持802.11 b/g/n）：
1.1 发射测试结果
1.2 接收测试结果
2.功能测试环境
网线
功能测试对USB通信、WiFi信号、电量指示灯、充电指示灯、充电、放电进行测试。

电量指示灯、充电指示灯、充放电采用专用夹具完成。

功能测试采用专用的测试软件自动完成USB通信、WiFi 信号的测试。

三、整机生产流程
1. 功能测试环境
网线
整机功能测试对USB 通信、WiFi 信号、电量指示灯、充电指示灯、充电、放电进行测试。

电量指示灯、充电指示灯、充放电测试由手动完成。

功能测试采用专用的测试软件自动完成USB 通信、WiFi 信号的测试。

2. 定制
对WiFi 名称、密码、Mac 地址根据要求进行定制。

USB
USB。

路由器生产工艺流程The router production process involves several key steps in order to create a functional and reliable device. 路由器生产工艺流程涉及几个关键步骤，以便创建一个功能齐全和可靠的设备。

First and foremost, the design phase is crucial in creating a successful router. 首先，设计阶段对于创建成功的路由器至关重要。

During this phase, engineers and designers work together to create a blueprint for the router that takes into account factors such as performance, size, and cost. 在这个阶段，工程师和设计师一起工作，为路由器创建蓝图，考虑了性能、尺寸和成本等因素。

Once the design is finalized, the next step in the production process is to source the necessary materials and components. 一旦设计完成，生产过程的下一个步骤是获取必要的材料和零部件。

This can involve working with various suppliers to ensure that the materials meet the required specifications and standards. 这可能涉及与各种供应商合作，以确保材料符合所需的规格和标准。

Quality control is a critical aspect of the router production process.质量控制是路由器生产过程中的一个重要方面。

路由器生产测试流程路由器生产测试流程一、引言本文档旨在介绍路由器生产测试流程，以确保生产出优质的路由器产品。

路由器生产测试流程是指在路由器的生产过程中进行各项测试，以验证路由器的性能、功能和稳定性是否符合规定标准。

二、测试准备阶段在开始路由器生产测试之前，需要进行一系列准备工作，包括：1.确保测试环境搭建完备，包括测试设备、测试软件、测试工具等；2.检查测试设备的准确性和可靠性；3.配置测试环境，包括网络连接和电源供应等；4.准备测试用例和测试数据。

三、测试流程1.初始化设备测试：a.建立与设备的物理连接，并检查连接的稳定性；b.配置设备的初始参数，并验证配置的正确性；c.进行基础功能测试，包括设备的开关机、灯光指示、物理接口等。

2.功能性测试：a.配置路由器的各项功能，包括网络连接、路由协议、安全防护等；b.验证路由器的功能是否正常，包括数据传输、网络转发、过滤策略等；c.进行各项性能测试，如带宽测试、传输速率测试等。

3.兼容性测试：a.配置路由器与其他设备或系统的兼容性测试环境；b.进行兼容性测试，包括各种硬件的兼容性、软件的兼容性等。

4.可靠性测试：a.对路由器进行长时间运行测试，检验其稳定性和可靠性；b.进行异常场景测试，包括丢包测试、拥塞测试等。

5.安全性测试：a.配置路由器的安全策略，并进行安全性测试；b.检查路由器的漏洞或弱点，进行安全扫描和漏洞测试。

四、测试记录和报告在测试过程中，需要及时记录测试数据和结果，以便后续分析和追溯。

测试记录包括：1.每个测试环节的详细步骤和结果；2.异常情况的处理过程和结果；3.测试所用的设备、软件和工具版本。

测试报告应包含以下内容：1.测试目的和范围的说明；2.测试环境的配置和准备情况；3.各项测试结果及数据分析；4.异常情况的处理过程和结果；5.对测试过程中发现的问题和改进建议。

五、附件本文档涉及的附件包括：1.测试用例文件；2.测试数据文件；3.测试记录表格。

无线路由器生产工艺流程
无线路由器的生产工艺流程大致分为以下几个步骤：
1. 物料准备：准备所需的各种原材料，如路由器主板、天线、外壳等。

2. 印刷电路板(PCB)制作：将设计好的电路图纸通过化学反应将线路图印刷到电路板上。

3. 元器件贴装：将各种电子元器件（如电阻、电容、芯片等）通过自动贴装机具进行精确贴装。

4. 焊接：采用波峰焊接技术或者热风烙铁对电子元器件进行焊接，固定它们在印刷电路板上。

5. 装配：将贴好元器件的主板与其他组件（如天线、金属外壳等）进行组装。

这个过程可以通过人工完成。

6. 测试：对组装好的产品进行各种电气性能测试、信号质量测试等，确保产品的功能与质量。

7. 烧录：将路由器需要的固件程序通过编程器烧录到芯片中，使路由器能够正常运行。

8. 产品调试：对烧录好的路由器进行各项功能测试，例如Wi-Fi信号强度测试、接口速率测试等。

9. 清洁与入库：清洗产品，确保产品表面无灰尘、杂质，然后进行包装，并入库待售出。

10. 售后服务：为已售出的路由器提供售后服务，包括故障维修、固件升级等。

总之，无线路由器的生产过程需要经过多个环节，涉及到材料准备、电路板制作、元器件贴装、焊接、装配、测试、烧录、调试、清洁与入库等多个工序。

这些步骤严格按照流程进行，以确保生产出高质量的无线路由器。

本技术新型公开一种多用途无线智能路由器，其发射高频开关位于功率放大器和天线之间，所述接收高频开关位于低噪音功放器和天线之间，交换控制芯片的天线接收端与低噪音功放器通过RX接口连接；一GPRS无线上网卡通过网络处理模块连接到所述交换控制芯片，网络处理模块将无线电信号转换成数据信息并传送给交换控制芯片，一存储硬盘经下载模块连接到所述交换控制芯片，此存储硬盘用于存放数据信息；一流量监测模块连接到所述交换控制芯片，RJ45连接器连接到一电脑连接监测模块，一电子阀位于电源接口和电源适配器。

本技术新型更为节约电能，有效减少辐射污染、延长路由器的使用寿命，同时也有效解决了满足多用户共享上网的使用要求。

技术要求1. 一种多用途无线智能路由器，其特征在于：包括天线（1）、发射高频开关（2）、接收高频开关（3）、用于放大发射信号的功率放大器（4）、用于放大接收信号的低噪音功放器（5）和交换控制芯片（6），所述发射高频开关（2）位于功率放大器（4）和天线（1）之间，所述接收高频开关（3）位于低噪音功放器（5）和天线（1）之间，交换控制芯片（6）的天线发射端（61）与功率放大器（4）通过TX接口（14）连接，交换控制芯片（6）的天线接收端（62）与低噪音功放器（5）通过RX接口（15）连接，交换控制芯片的网络端（63）连接到网络隔离芯片（7）一端，此网络隔离芯片（7）的另一端依次连接有RJ45连接器（8）和RJ45接口（9）；一GPRS无线上网卡（10）通过网络处理模块（11）连接到所述交换控制芯片（6），所述GPRS无线上网卡（10）收发无线电信号，所述网络处理模块（11）将无线电信号转换成数据信息并传送给交换控制芯片（6），一存储硬盘（12）经下载模块（13）连接到所述交换控制芯片（6），此存储硬盘（12）用于存放数据信息；一流量监测模块（16）连接到所述交换控制芯片（6），所述RJ45连接器（8）连接到一电脑连接监测模块（17），所述流量监测模块（16）和电脑连接监测模块（17）均连接到电源控制模块（19），一电子阀（20）位于电源接口（21）和电源适配器（22）。

无线路由器生产工艺流程
无线路由器是现代生活中不可或缺的设备，它在家庭和办公环境中使用广泛。

下面我们来了解一下无线路由器的生产工艺流程。

首先，无线路由器的生产工艺流程可以分为五个主要步骤：原料采购和准备、电路板生产、组装、测试和包装。

第一步是原料采购和准备。

无线路由器的主要原料包括塑料外壳、电子元器件、线路板等。

生产厂家需要从供应商处购买这些原料，并确保它们的质量和数量符合要求。

第二步是电路板生产。

电路板是无线路由器的核心部件之一，它包括多个电子元器件和电路连接线。

生产厂家需要使用专业设备将电子元器件焊接到电路板上，并通过贴片机和波峰焊等技术，完成电路板的制造。

第三步是组装。

在这一步中，生产厂家将电路板和其他部件组装在一起，形成无线路由器的整体。

这包括安装天线、插入连接器和连接线等。

第四步是测试。

在这一步中，生产厂家将对无线路由器的功能进行测试。

测试包括信号接收和发送、连接速度、无线覆盖范围等。

只有通过测试的无线路由器才能进入下一步。

第五步是包装。

在这一步中，生产厂家将已经测试通过的无线路由器进行包装，以便运输和销售。

包装通常包括塑料薄膜、
塑料盒和说明书等。

以上就是无线路由器的生产工艺流程的主要步骤。

在实际生产中，还需要进行一系列的质量控制措施，确保无线路由器的质量符合国家和行业标准。

无线路由器的生产工艺流程涉及多个环节，需要各个环节的紧密配合和协调。

只有在每个环节都追求精益求精的工艺和高标准的质量控制，才能生产出更好的无线路由器，为用户提供更好的网络体验。
