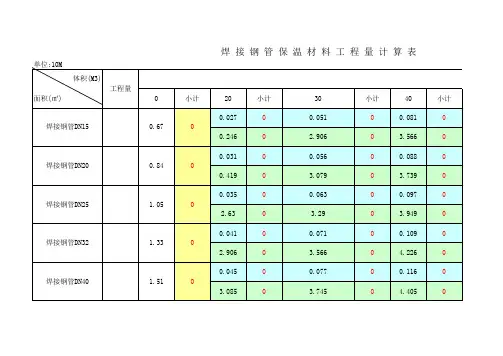

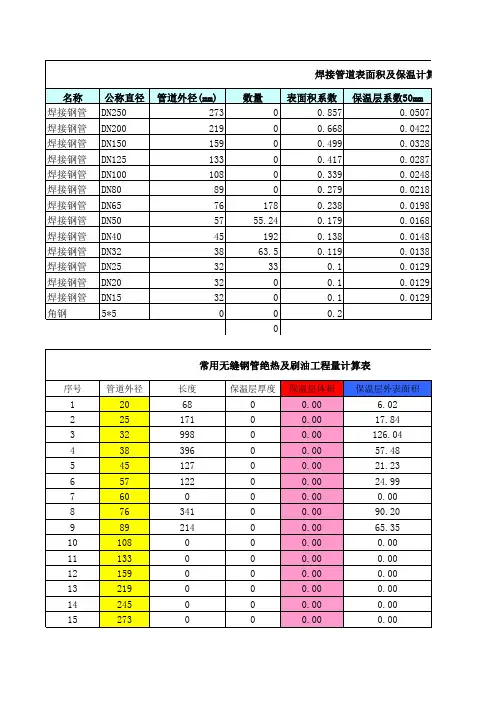

焊接钢管保温材料工程量计算表

安装⼯程算量给排⽔专业实例图纸及计算式安装⼯程预算实例（含图纸及计算式）⼀、给排⽔⼯程第⼀节室内给⽔⼯程识图中的预算知识室内给⽔⼯程施⼯顺序引⼊管(进户管）－→⼲管―→⽴管―→⽀管－→阀门类－→⽔压试验－→管道冲洗消毒。

⼀、引⼊管也称进户管1、管道室内外界限划分（1）⼊户处有阀门者以阀门为界（⽔表节点）。

（2）⼊户处⽆阀门者以建筑物外墙⽪1.5m处为界。

2、防⽔套管⼊户管在穿越地下室等外墙时，要设置防⽔套管，根据不同的防⽔要求分为刚性、柔性两种。

刚性防⽔套管在⼀般防⽔要求时使⽤，柔性防⽔套管在防⽔要求较⾼时使⽤，如；⽔池壁、与⽔泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：⼊户管为DN100，那么防⽔套管规格即为“DN100”的，该防⽔套管的规格虽是“DN100”，但其真正的管径不是DN100的，⽽应该是DN150，⽐被套管的管径⼤，否则穿不过去。

DN100防⽔套管这⼀定额（6册）中已经按DN150的⼈⼯费、材料费、机械费计⼊了。

〔例题〕1、某给排⽔⼯程给⽔⼊户管为De75，消防⼊户管为DN100 ，排⽔⼊户管为De160，在穿越建筑物外墙时设置防⽔套管，问：分别⽤什么规格的防⽔套管？答：给⽔⽤DN80的防⽔套管1个。

消防⽤DN100的防⽔套管1个。

排⽔⽤DN150的防⽔套管3个。

⼆、管道计算（⼲管、⽴管、⽀管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发⽣在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处⼀般不会是管道变径点的位置。

（1）⽔平管(⼲管)计算：应根据平⾯图上标注的尺⼨计算，因为图纸设计原因安装⼯程施⼯图中很少有尺⼨标注，或因计算太繁琐，实际⼯作中利⽤⽐例尺进⾏计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫⽣间的平⾯图中的排⽔系统，计算⽔平管道的长度时，参考图1-3中标注的管径，在平⾯图中⽤⽐例尺计量。

保温工程上如何计算弯头和阀门的体积阀们指在工艺管道上，能够灵活控制管内介质流量的装置，统称阀们或阀件。

弯头是用来改变管道的走向。

常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U形弯管，也有用特殊角度的，但为数极少。

法兰是工艺管道上起连接作用的一种部件。

这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。

采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。

阀门、弯头、法兰表面积计算式如下。

(1)阀门表面积：S=πD某2.5DKN（1-3）式中D——直径；K一一系数，取1.05；N——阀门个数。

(2)弯头表面积：S=πD某1.5DK某2π/B某N(1-4)式中D——直径；K——系数，取1.05N——弯头个数；B值取定为：90°弯头．B=4；45°弯头B=8(3)法兰表面积：S=πD某1.5DKN（1-5）式中D——直径；K——系数，取1.05；N——法兰个数。

(4)设备和管道法兰翻边防腐蚀工程量计算式。

S=π（D+A）A（1-6）式中D——直径；A——法兰翻边宽。

12.如何计算绝热工程的工程量(1)设备简体或管道绝热、防潮和保护层计算公式：V=π(D+1.033δ)某1.033δL（1-7）S=π(D+2.18δ+0.0082)L（1-8）式中V——绝热层体积；S——绝热层面积；D——直径；1.033、2.1——调整系数；d——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

（2）伴热管道绝热工程量计算式：1）单管伴热或双管伴热(管径相同，夹角小于900时)：D`=D1+D2+（10～20mm）式中D`——伴热管道综合值；D1——主管道直径；D2——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

2）双管伴热(管径相同，夹角大于90°时)：D`=D1+1.5D2+(10～20mm)(1-10)3)双管伴热(管径不同，夹角小于90°时)：D`=D1+1.5D2+(10～20mm)(1—1)式中D`——伴热管道综合值；D1——主管道直径。

安装预算中的本卷须知：一、给排水管道安装1.室内外管道界限的划分，给水管道入口处不设阀门井者，以建筑物外墙皮1.5米为界，入口设阀门井为界；与市政管道界限以水表井为界，无水表井者以与市政管道碰头点为界。

排水管道以室外第一个排水检查井为界；室外管道与市政管道以其碰头井为界。

2.各种管道定额中已包括接头〔三通、弯头等〕的制作安装工程量，不再另计。

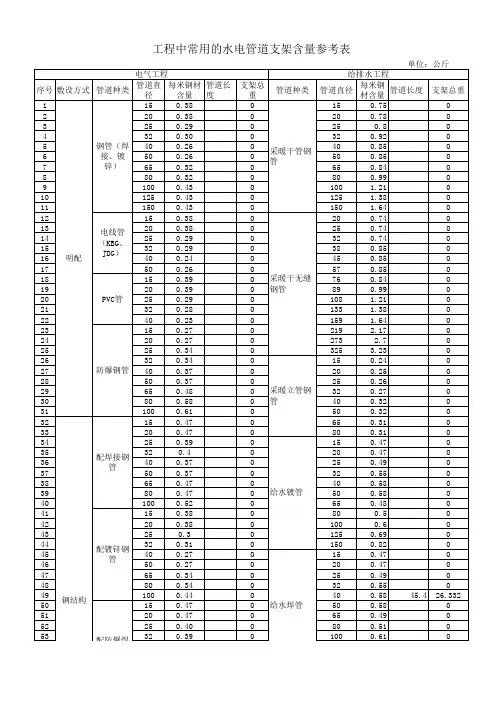

3.对DN32以内钢管定额中已包括管卡及托钩制作安装；DN32以上钢管支架那么应按管道支架另计。

4.定额中已包括穿墙及楼板套管安装人工，但假设为钢套管，所需工料应按室外钢管〔焊接〕工程计算。

5.水表组成与安装定额中已包括旁通管及止回阀，如实际安装与形式与此不同时，阀门或止回阀可按实调整，其余不变。

6.减压阀组成与安装如实际组成与定额不同时，阀门和压力表数量可按实际调整，其余不变。

7.室内消火栓安装定额内每条水龙带长度以20米计，如有不同时可按实调整。

8.钢板水箱制作，按每个箱体重量不同以公斤计，矩形箱体安装，那么以每个水箱容积不同以个为单位计算。

而水箱的连接收未包括在定额内，可按室内管道安装的相应工程执行。

9.浴盆安装按冷水、冷热水和冷热水带喷头以组为单位计算。

定额中未包括浴盆支座和浴盆四周侧面的砌砖和瓷砖贴面。

10.管道刷油除锈根据不同做法，按管道展开面积以平方米计算。

2绝缘层厚度〔mm〕公称直径〔mm〕15 20 25 32 40 50 70 80 90 1002530405060D表示绝热层和保护层在内的管道外径L管道长度12.排水铸铁管刷油面积可按实际外径计算其展开面积，也可将与铸铁管直径一样的焊接钢管外表积乘以1.2，作为铸铁管刷油面积〔包括承口部分〕。

二、室内采暖管道安装1.采暖管道界限划分：室内以入口阀门或建筑物外墙皮1.5米为界；与工艺管道界限以锅炉房或泵站外墙皮为界；工厂车间内采暖管道以采暖系统与工业管道碰头点为界。

2.采暖管道工程量计算和室内给排水工程量根本一样。

一、ZMG 直埋保温管如构特点：ZMG 型钢套钢直埋保温管由工作钢管，隔热式内流动支架、主保温层，空气层或真空层，外套钢管和外套钢管防腐层构成。

其结构见下图，各管件的典型布置见附图。

ZMG 型直埋保温管在结构上具有下列特点：1、采用固定在内工作钢管上的流动支架和外套管内壁摩擦，保温材料跟随工作钢管一起活动，不会出现保温材料的机械磨损、粉化。

2、外套钢管强度高、密封性能好，可有效地防水、抗渗。

3、外套钢管的外壁采用优质防腐处理，使外套钢管的防腐层寿命在20 年以上。

4、工作钢管的保温层选用优质保温材料，保温效果好。

5、工作钢管保温层与外套钢管之间留有10~ 20mm 左右的间隙，既可直到进一步保温的作用。

又是直埋管道极为通畅的排潮通道，使排潮管真正起到及时排潮的作用，同时起到信号管的作用；或将其抽成低真空，可更有效地保温并降低外套管内壁腐蚀。

6、工作负管滚动支架采用特种低热材料制成，与钢材的摩擦系数为0.1 左右，管道运行时摩擦阻力较小。

7、工作钢管的固定支架，滚动支架与工作钢管的连接采用特别设计，可有效地防止管道热桥的产生。

8、直埋管道的疏水采用全密封式结构，疏水管接于工作钢管的低位点或设计要求的位置，无需另设检杳并。

9、工作钢管的弯头、三通、波纹管补偿器、阀门等均布置在钢套管内，整个工作管线处于全密封的环境下运行，安全可靠。

10、采用内固定支架技术，可完全邓消外固定混凝土支墩。

节省费用，缩短工期。

11、可采用抽真空技术，基本杜绝外套钢管内壁由水分引起的电化学腐蚀，同时更进一步提高管道的保温效果。

二、ZMG直埋保温管主要技术性能参数ZMG 型钢套钢直埋保温管的主要性能参数如下：2．1 工作钢管管道种类：无缝钢管或螺旋缝埋弧焊钢管管道材质：10 号或20 号钢执行标准：GB/T8163-1999 、GB3087-1999 或GB/T9711.1-19972．2 保温层材料种类：硅酸铝耐高温超细玻璃棉常温导热系数：≤0.045w/m. ℃≤0.40w/m.k容重(干)：100～150kg /m3 50 ±2kg /m2使用温度：-40 ℃～800 ℃-80 ℃～+ 450 ℃2．3 外套钢管管道种类：直缝焊接钢管或螺旋焊接钢管管道材质：Q235-A (B)执行标准：GB5235-97 或SY/T5037-922．4 防腐层材料：耐高温树脂3PE 聚脲击穿电压≥5000 ≥30000V ≥15000V长期使用温度≥100 ℃≥80 ℃≥130 ℃三、直埋保温型号规格：3．1 型号规格的标注本公司生产的ZWG 直埋保温管型号规格的编制方法如下：例：ZMG-Z ，DN300 型直埋保温管ZMG- 钢套型直埋保温管；Z-直管或管件区分符号。

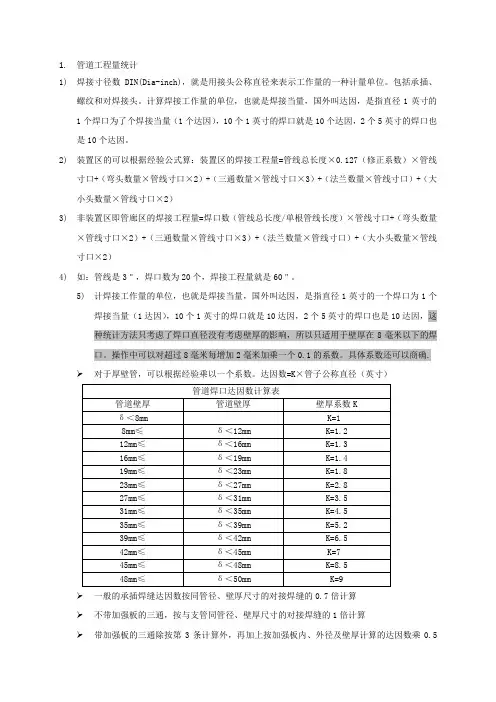

1.管道工程量统计1)焊接寸径数DIN(Dia-inch)，就是用接头公称直径来表示工作量的一种计量单位。

包括承插、螺纹和对焊接头。

计算焊接工作量的单位，也就是焊接当量，国外叫达因，是指直径1英寸的1个焊口为了个焊接当量（1个达因），10个1英寸的焊口就是10个达因，2个5英寸的焊口也是10个达因。

2)装置区的可以根据经验公式算：装置区的焊接工程量=管线总长度×0.127（修正系数）×管线寸口+（弯头数量×管线寸口×2）+（三通数量×管线寸口×3）+（法兰数量×管线寸口）+（大小头数量×管线寸口×2）3)非装置区即管廊区的焊接工程量=焊口数（管线总长度/单根管线长度）×管线寸口+（弯头数量×管线寸口×2）+（三通数量×管线寸口×3）+（法兰数量×管线寸口）+（大小头数量×管线寸口×2）4)如：管线是3＂，焊口数为20个，焊接工程量就是60＂。

5)计焊接工作量的单位，也就是焊接当量，国外叫达因，是指直径1英寸的一个焊口为1个焊接当量（1达因），10个1英寸的焊口就是10达因，2个5英寸的焊口也是10达因，这种统计方法只考虑了焊口直径没有考虑壁厚的影响，所以只适用于壁厚在8毫米以下的焊口。

操作中可以对超过8毫米每增加2毫米加乘一个0.1的系数。

具体系数还可以商确.对于厚壁管，可以根据经验乘以一个系数。

达因数=K×管子公称直径（英寸）一般的承插焊缝达因数按同管径、壁厚尺寸的对接焊缝的0.7倍计算不带加强板的三通，按与支管同管径、壁厚尺寸的对接焊缝的1倍计算带加强板的三通除按第3条计算外，再加上按加强板内、外径及壁厚计算的达因数乘0.5系数2.管道预制安装人力计算管道支架预制安装管道支架预制安装以每组每个月完成3吨计算，每组由1个管工1个焊工组成。

PDH三大管道保温施工方案编制：审核：会签：批准：二〇二二年八月目录1、工程概况 (1)2、编制依据 (1)3、人员配置 (1)4、施工组织机构 (2)5、施工条件及施工前的准备 (2)6、技术方案 (3)7、优化推荐方案 (6)8、管道保温造价比较 (10)9、产品性能指标 (12)10、JSA (13)1、工程概况1.1本工程为120万吨／年丙烷脱氢制高性能聚丙烯项目PDH装置三大管道及连接附件保温材料施工工程，包含浮动环、膨胀节及反应器仙人掌保温。

由于该工程三大管道的保温材料厚度大，保温材料自身重量大，容易产生分层及下坠。

垂直管道增焊钩钉，起到加固和托举保温材料的作用，减少管道保温分层及下坠的现象出现。

1.2 施工特点1.2.1 保温厚度较大，导致保温材料自身较重。

1.2.2 保温材料与管道之间容易出现下坠。

1.2.3 作业量大。

1.2.4 安装过程中高处作业危险系数大、作业面广、管理难度大。

1.3 保温工程量：硅酸铝1100m³，陶瓷纤维纸700㎡，保护层6000㎡；1.4 按合同工期要求，本专业开工日期：2022 年9月1日；合同中交日期：2022年12月15日（具体开竣工日期根据现场实际情况确定）。

2、编制依据120万吨/年丙烷脱氢制高性能聚丙烯项目设计图纸；SH/T3010《石油化工设备和管道隔热技术规范》；GB50126《工业设备及管道绝热工程施工及验收规范》；GB50185《工业设备及管道绝热工程质量检验评定标准》；GB/T8174《设备及管道保温效果的测试与评价》；GB/T16617《设备及管道保冷效果的测试与评价》；SH/T3522《石油化工隔热工程施工工艺标准》。

GB/T4272-2008《设备及管道绝热技术通则》JGJ46-2012《施工现场临时用电安全技术规范》GB11651-2008《个人防护装备选用规范》JGJ130-2011《扣件式钢管脚手架安全技术规范》JGJ80-2016《建筑施工高空作业安全技术规范》GB/T 3068-2008《高处作业分级》GB50484－2019《石油化工建设工程施工安全技术规范》GB 50264-2013《工业设备及管道绝热工程设计规范》SH/T 3503-2015《石油化工工程建设交工技术文件规定》GB 50645-2011《石油化工绝热工程施工质量验收规范》3、人员配置4、施工组织机构项目施工组织机构5、施工条件及施工前的准备5.1保温施工前必须满足以下条件5.1.1施工组织设计或施工方案已批准，技术交底和施工人员的技术培训已经完成。

管道工程量计算规则管道的工程量计算规则1．管道安装。

1.管道安装工程量计算应按照压力等级、材质、焊接形式分别列项，以“m”为计量单位.2.管道安装不包括管件连接内容，其工程量可按照设计用量执行管件连接项目。

3.各种管道安装工程量，均按设计管道中心长度，以“延长米”计算，不扣除阀门及各种管件所占长度，主材工程量应按定额用量计算。

4.衬里钢管预制安装，管件按成品，弯头两端是按接短管焊法兰考虑的，包括了直管、管件、法兰全部安装工作内容（二次安装、一次拆除），不包括衬里及场外运输。

5.有缝钢管螺纹连接项目包括封头、补芯安装内容，不得另行计算工程量。

6.伴热管项目包括煨弯工序内容，不得另行计算工程量。

7.加热套管安装内、外管分别计算工程量，执行相应的定额项目。

2．管件连接。

1.各种管件连接均按压力等级、材质、焊接形式，不分种类以“个”为计算单位。

2.管件连接中以综合考虑了弯头、三通、异径管、管帽、管接头等管口含量差异，应按设计图纸用量，执行相应定额。

3.现场加工的各种管道，在主管上挖眼接管三通、摔制异径管，均应按不同压力、材质、规格以主管径执行管件连接相应定额，不另计制作费和主材费。

4.挖眼接管三通支线管径小于主管径1/2时，不计算管件工程量；在主管上挖眼焊接管接头、凸台等配件，按配件管径计算工程量。

5.管件用法兰连接时，执行法兰安装相应项目。

6.全加热套管的外套管件安装，定额按两半管件考虑，包括二道纵缝和两个环缝。

两半封闭短路可执行两半弯头项目。

7.半加热外套管摔口后焊在内套管上，每个焊口按一个管件计算。

外套碳钢管如焊在不锈钢管内套管上时，焊口间需加不锈钢短管衬垫，每处焊口按两个管件计算，衬垫短管按设计长度计算。

如设计无规定时，可按50mm长度计算其价值。

3．阀门安装。

1.各种阀门按不同压力、连接形式不分种类以“个”为计量单位。

压力等级按设计图纸规定执行相应定额。

2.各种法兰、阀门安装与配套法兰安装，应分别计算其工程量；其螺栓与透镜垫的安装费已包括在定额内，其本身价值另计；螺栓的规格数量，如设计未做规定时，可根据法兰阀门的压力和法兰密封形式，按“法兰螺栓重量表”计算。

绝热工程预算知识问答1.绝热工程定额适用于哪些工程项目?定额适用于设备、管道、通风管道的绝热工程。

2.什么是伴热管道、设备绝热?其工程量如何计算?伴热管道是伴随物料输送管一起敷设的管道。

当采用绝热层难以保持一定温度时，还需在设备周围另外加装蒸汽伴随设备，对设备加温，称之为伴热设备。

为了减少热介质和冷介质在管道或设备输送过程中的热量损失和冷量损失，需在管道设备外部用绝热材料包缠，这一做法称为管道、设备绝热。

伴热管道、设备绝热工程量计算方法是：主绝热管道或设备的直径加伴热管道的直径，再加10～20mm 的间隙作为计算的直径，即D＝D主+d伴+(10～20mm)。

3.在工业设备及管道绝热工程中，若设计要求保温厚度小于100mm，保冷厚度小于80mm也需分层施工时，应如何计算其工程量?依据《工业设备及管道绝热工程施工及验收规范》GB 50184—1993要求，保温厚度大于100mm，保冷厚度大于80mm时应分层施工，工程量分层计算。

但是如果设计要求保温厚度小于100mm、保冷厚度小于80mm，也需分层施工时，也应分层计算工程量。

4.什么是仪表管道绝热工程，其应执行什么定额?仪表管道绝热是管道绝热的一种，它是仪表工程中的管道绝热。

仪表管道绝热工程，应执行定额相应项目。

5.管道绝热工程和设备绝热工程分别包含哪些内容?管道绝热工程，除法兰、阀门外，其他管件均已考虑在内；设备绝热工程，除法兰人孔外，其封头已考虑在内。

6.当保护层没有采用镀锌铁皮及其规格时，其人工如何计算?镀锌铁皮的规格按1000mm×200mm和900mm×1800mm，厚度0.8mm以下综合考虑，若采用其他规格铁皮时，可按实际调整。

厚度大于0.8mm时，其人工乘以系数1.2；卧式设备保护层安装，其人工乘以系数1.05。

此项也适用于铝皮保护层，主材可以换算。

7.采用不锈钢薄钢板作保护层安装时，应执行什么定额?其人工、钻头消耗量和机械应如何计算?采用不锈钢薄钢板作保护层安装，执行定额金属保护层相应项目，其人工乘以系数1.25，钻头消耗量乘以系数2.0，机械乘以系数1.15。
