五、刷油，防腐蚀绝热工程（一）项目的计量单位1 刷油工程和防腐蚀工程中设备，管道以“10m2”为计量单位，金属结构以“100Kg”为计量单位。
2 绝热工程中绝热层以“m3”为计量单位。
防潮层，保护层以”10m2”为计量单位。
（二）计算设备，管道内壁防腐蚀工程量时，对于壁厚大于或等于10mm的按其内径计算；对于小于10mm的按其外经计算。
（三）工程量计算公式1 除锈，刷油，防腐蚀工程量（1）各种管件，阀门，人孔，管口凸凹部分已综合考虑在定额内，不另外计算。
（2）阀门，弯头，法兰表面积计算公式阀门：S（m2）=π×D×2.5D×1.05×N弯头：S（m2）=π×D×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝8法兰：S（m2）=π×D×1.5D×N（四）绝热工程量1 管道绝热，防潮层保护层计算公式保温体积：V（m3）＝π×（D+1.033δ）×1.033δ×L防潮层保护层面积: S（m2）=π×（D+2.1δ+0.0082）×L2 伴热管道绝热工程量计算公式单管伴热或双管伴热（管径相同，夹角小于90度）D=D1+D2+（10～20mm）双管伴热（管径相同，夹角大于90度）D=D1+1.5D2+（10～20mm）双管伴热（管径不同，夹角小于90度）D=D1+D2伴大+（10～10mm）以D为管道外径代入前面的公式分别计算管道绝热，防潮层保护层的工程量。
3 阀门绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×2.5D×1.05NS（m2）=π×（D+2.1δ）×2.5D×1.05N4 弯头绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×2π×N/BS（m2）=π×（D+2.1δ）×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝85 法兰绝热、防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×1.05NS（m2）=π×（D+2.1δ）×1.5D×1.05N六、管道的探伤：低压碳钢管口焊接，是按无损探伤质量标准考虑的，但不包括焊缝无损探伤X光拍片的工作内容。
2009年《四川省建设工程工程量清单计价定额》安装工程C.N 刷油、防腐蚀、绝热工程分册说明一、C.N《刷油、防腐蚀、绝热工程》（以下简称本定额）适用于新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。
二、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量检评标准和安全操作规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。
主要依据的标准和规范有：1.《设备及管道保温技术通则》GB4272-93；2.《工业设备及管道绝热工程施工规范》GB50126-2008；3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91；4.《埋地钢质管环氧煤沥青防腐层技术标准》SY/T0447-96；5.《石油化工企业设备与管道涂料防腐设计与施工规程》SHJ22-90。
三、一般钢结构（包括吊、支、托架、梯子、栏杆、平台）、管廊钢结构以“100kg”为计量单位；大于400mm型钢及H型钢制结构以“10m2”为计量单位，按展开面积计算。
四、关于下列各项费用的规定：1.脚手架搭拆费，按下列系数计算，其中人工工资占25％。
(1)刷油工程：按人工费的8％；(2)防腐蚀工程：按人工费的12％；(3)绝热工程：按人工费的20％。
2.超高降效增加费，以设计标高正负零为准，当安装高度超过±6.00m时，超过部分人工和机械分别乘以下表系数：工程量计算规则一、工程量计算公式：（一）除锈、刷油工程1.设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
2.计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。
（二）防腐蚀工程：1.设备筒体、管道表面积计算公式同(1)。
2.阀门、弯头、法兰表面积计算公式（图1）：(1)阀门表面积计算公式：S＝π×D×2.5D×K×N式中：D——直径；K——1.05；N——阀门个数。
Ⅳ、刷油、绝热、防腐蚀工程Ⅳ、刷油、绝热、防腐蚀工程说明一、本定额内容适用于设备、管道、金属结构等的刷油、绝热、防腐蚀工程，不适于建筑防腐蚀工程，也不适用于建筑工程中的金属结构刷油。
二、暖气片的除锈、刷油面积应按散热面积计算，大60除锈、刷油面积为每片1.2m2，小60为每片0.9m2。
三、一般钢结构包括吊托支架、梯子、栏杆、平台及金属构件等。
四、只用管材制作的钢结构的除锈、刷油、防腐蚀按管道展开面积乘以系数1.20再采用管道的相应子目。
一、除锈说明一、各种管件、阀门及设备上人孔、管口凸凹部分的除锈已综合考虑在定额内。
二、手工、动力工具除锈分轻、中两种，区分标准为轻锈：部分氧化皮开始破裂脱落，红锈开始发生。
中锈：部分氧化皮破裂脱落，呈堆粉状，除锈后用肉眼能见到腐蚀小凹点。
三、本定额不包括除微锈（标准：氧化皮完全紧附，仅有少有锈点），发生时执行轻锈定额乘以系数0.2。
四、因施工需要发生的二次除锈，应另行计算。
五、设备φ1000mm以下除锈，采用管道子目。
二、刷油说明一、本章定额适用于金属面、管道、设备、通风管道、金属结构与玻璃布面、石棉布面、抹灰面等刷（喷）油漆工程。
二、金属面刷油不包括除锈工作内容。
三、各种管件、阀门和设备上人孔、管口凸凹部分的刷油已综合考虑在定额内，不得另行计算。
四、本章定额按安装地点，就地刷（喷）油漆考虑，如安装前管道集中刷油，人工乘以系数0.7（暖气片除外）。
五、本章定额主材与稀干料可以换算，但人工与材料消耗量不变。
六、标志色环等零星刷油，执行相应定额项目，其人工乘以系数1.2。
七、第三遍刷油按相应项目第二遍刷油定额执行。
三、绝热说明一、本章定额适用于设备、管道、通风管道的绝热工程。
二、保温厚度大于100mm、保冷厚度大于80mm时应分层施工，工程量应分层计算。
但是如果设计要求保温层厚度小于100mm，保冷厚度小于80mm也需分层时，也应分层计算工程量。
三、管道绝热工程，除法兰、阀门外，其他管件均已考虑在内；设备绝热工程，除法兰、人孔外，其封头已考虑在内。

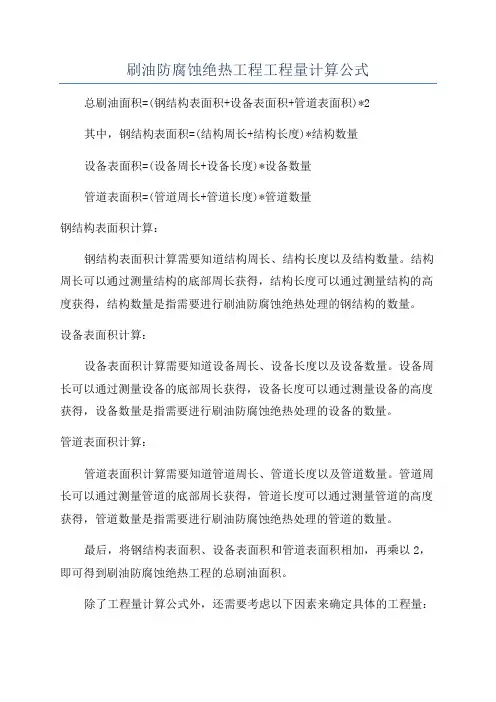

刷油防腐蚀绝热工程工程量计算公式总刷油面积=(钢结构表面积+设备表面积+管道表面积)*2
其中，钢结构表面积=(结构周长+结构长度)*结构数量
设备表面积=(设备周长+设备长度)*设备数量
管道表面积=(管道周长+管道长度)*管道数量
钢结构表面积计算：
钢结构表面积计算需要知道结构周长、结构长度以及结构数量。
结构周长可以通过测量结构的底部周长获得，结构长度可以通过测量结构的高度获得，结构数量是指需要进行刷油防腐蚀绝热处理的钢结构的数量。
设备表面积计算：
设备表面积计算需要知道设备周长、设备长度以及设备数量。
设备周长可以通过测量设备的底部周长获得，设备长度可以通过测量设备的高度获得，设备数量是指需要进行刷油防腐蚀绝热处理的设备的数量。
管道表面积计算：
管道表面积计算需要知道管道周长、管道长度以及管道数量。
管道周长可以通过测量管道的底部周长获得，管道长度可以通过测量管道的高度获得，管道数量是指需要进行刷油防腐蚀绝热处理的管道的数量。
最后，将钢结构表面积、设备表面积和管道表面积相加，再乘以2，即可得到刷油防腐蚀绝热工程的总刷油面积。
除了工程量计算公式外，还需要考虑以下因素来确定具体的工程量：
1.防腐蚀防火涂料的厚度要求。
2.不同部位（例如接口、焊缝等）的刷油面积。
3.刷油涂料的种类和质量要求。
4.工程的特殊要求，例如是否需要进行喷砂处理等等。
这些因素都会对工程量产生影响，因此在具体计算工程量时需综合考虑以上要素。
