第一章地质概况与矿压参数一、工作面位置井上位于马水涧村西南方向约500米处，地势南高北低，地表为丘陵地形，地表大部分已被当地居民开垦为农田。
井下位于四采区右翼，西北距F3-1断层150m，西南侧为四采区右翼出煤巷，东南方向距182406工作面160m，东北方向距1号异常区300m。
本采区182406工作面及182403工作面正在安全回采，182408工作面正在掘进，无其他采掘情况。
该工作面地表被开垦为农田，预计回采对地面将产生一定影响，但影响不大。
二、工作面顶底板情况本工作面为2号煤层，比较稳定，结构比较简单，煤层厚度在1.2－3.2米之间，平均2.73米。
煤层局部含有一层厚约0.29米的夹矸，局部煤层变薄至1.3m。
老顶为细粒砂岩，厚6.78m；直接顶为砂页岩，厚2.17m；直接底为细粒砂岩，厚2.55m；老底为砂页岩，厚5.70m。
三、开采范围及赋存状态（见表1-1）本煤层煤的容重为1.35t/m³；开采面积35886m²；工业储量为132258t；可采储量为105806t。
四、地质构造1、构造简述本工作面位于四采区右翼，煤层走向变化不大，走向NE10°～NW15°，倾角8°～15°，平均12°，倾向NE，经过地质勘探及掘进巷道揭露，本工作面回采范围内共有5条断层，构造详细情况见平面图及下表。
2、断层情况表（见表1-2）五、煤层特征工作面煤层为2号煤层比较稳定，煤层厚度在1.3－3.2m之间，无夹矸，结构简单。
煤质特征表（表1-3）六、围岩特征（见表1-4）围岩特征表（表1-4）七、同一煤层矿压资料本工作面为三采区左翼工作面，对182311工作面进行了详细的矿压观测，总结出了三采区的矿压观测资料，本工作面回采暂依据182311工作面矿压资料；本工作面回采期间，继续进行矿压观测，收集资料，以便获得三采区的矿压参数，为我矿其它地区的回采提供依据。
SZZ764/200顺槽用刮板转载机（窑街煤电天祝煤业公司）（251S09/01）使用说明书执行标准MT/T106-1996山东矿机集团股份有限公司目录1.概述 (1)2.技术特征 (2)3.结构特征与工作原理 (2)4.安装与调整 (6)5.使用与维护 (7)6.故障分析与排除 (7)7.运输及贮存 (8)8.开箱及检查 (8)9.其它 (8)10.附表及附图 (9)1 概述本产品为中双链刮板转载机，主要用于煤矿井下回采工作面顺槽中，在工作面刮板输送机和顺槽可伸缩皮带机之间起转载输送煤炭的作用，煤炭由工作面刮板输送机经转载机转载到皮带机上运走。
1.1主要用途及使用范围本转载机用于高产、高效综合机械化采煤工作面顺槽中转载输送煤炭时，可与多种工作面刮板输送机、PLM1000破碎机及DSJ1000型皮带机配套使用。
若与可伸缩皮带机配套使用时，将转载机的小车搭接在皮带机的两侧轨道上，并能沿其作整体运动，从而使转载机随工作面输送机的推移步距作整体调整。
这样就可避免顺槽皮带机的频繁移动，确保工作面生产循环的顺利进行。
转载机架桥段采用整体框架式结构，落地段采用高强度哑铃联接结构，具有联接强度高，使用寿命长、大功率、大运量、高可靠性等特点。
1.2型号的组成及其代表意义型号：S Z Z 764 / 200电机功率(KW)中部槽宽度(mm)中双链转载输送机2 技术特征(见下表)3 结构特征与工作原理3.1 总体结构本转载机(附图一)主要有行走部、机头传动部、紧链器、溜槽、机尾、刮板链等部件组成。
3.2 主要部件的结构、作用及工作原理3.2.1行走部（附图二）行走部安装在机头传动部下面，并与可伸缩皮带机相配套。
转载机与皮带机的重叠长度，随转载机的移动而改变，当工作面每前进11.44米，转载机移动相同距离时，需要皮带机的皮带缩短一次。
行走部是通过底盘用M30螺栓与机头后槽体相联接，左右车架的滚轮骑在皮带机导轨上，使转载机只能沿着导轨移动。
一、装载机1、字母含义SZZ764/200 型中双链刮板转载输送机S输送机ShusongjiZ转载机ZhuanzaijiZ中双链Zhongshuang链764 中不溜槽外宽200 总装机功率，机头一个电机。
2、配用其他设备配用的破碎机PL1000电机功率110kw二、破碎机PLM10001、字母含义PLM1000P——破碎机L——M——煤矿1000——输送能力1000t三、大溜，刮板输送机1、字母含义SGZ764/500型中双链刮板输送机S——刮板输送机代号：输送机G——刮板Z——链式代号：中双链746——中部槽外宽500——配用电机总功率，机头（机尾）一个电机高速2个250KW （低速2个125KW）2、联接轴（器）（靠背轮）使用弹性块四、采煤机MGTY400/730-1.1D电牵引采煤机1、字母含义MGTY400/730-1.1D电牵引采煤机M——采煤机G——滚筒式TY——太原矿上机器集团公司400/730截割电机功率（kw）/装机总功率（kw）1.1——电压1140VD——电牵引五、支架ZF4000/17/28型放顶煤支架（基本支架）1、字母含义Z——支架F——放顶煤4000——最大工作阻力17——最小支撑高度（dm）28——最大支撑高度（dm）ZFG4800/17/28H型过渡放顶煤支架（过渡支架）1、字母含义Z——支架F——放顶煤G——过渡4800——最大工作阻力17——最小支撑高度（dm）28H——最大支撑高度（dm）六、皮带1、字母含义型号：DSJ-100/400/2×90D——煤矿用带式输送机S——可伸缩J——钢架结构100——带宽1000mm400——输送量400t/h2×90两电机功率七、乳化泵1、字母含义BRW200/31.5型乳化液泵B——泵R——乳化W——卧式200——公称流量（L/min）31.5——公称压力（Mpa）八、喷雾泵1、字母含义BPW315/6.3型喷雾灭尘泵（PB320/6.3型喷雾灭尘泵） 45KW B——泵P——喷雾W——卧式315——公称流量（L/min）6.3——公称压力（Mpa）。
SZZ764／160顺槽用刮板转载机43ZYA使用说明书宁夏天地奔牛实业集团有限公司2015年11月安装、使用产品前，请阅读使用说明书1前言 (3)2转载机安全操作规程 (4)3概述 (5)4主要技术特征 (6)5主要组成部分结构及用途 (7)5.1机头传动部 (7)5.1.1机头部分 (7)5.1.2动力部 (10)5.2溜槽 (11)5.2.1中部槽 (11)5.2.2凸、凹槽 (11)5.2.3输出（入）槽 (11)5.3刮板链 (11)5.4机尾 (12)5.4.1机尾架 (12)5.4.2机尾轴组 (12)6转载机的移动 (12)7转载机的铺设安装 (13)8转载机的试运转、运转 (14)8.1转载机的试运转 (14)8.1.1试运转前应捡查 (14)8.1.2空运转时应注意 (14)8.2转载机的运转 (14)目录8.3工作面换向说明 (14)9转载机的润滑 (15)10转载机故障及处理方法(见表二) (15)11工具一览表 (16)12服务承诺 (17)13附图 (17)附件1:12JD减速器使用说明书附件2:2JL紧链器使用说明书1前言安装、使用产品前，直接使用设备的工作人员及有关管理人员应认真仔细地阅读使用说明书。
使用说明书将有助于您熟悉和了解正在选型或正在使用设备的功能应用范围，有助于您做出明智、经济的选择。
本使用说明书包含了有关设备的安全操作规范及正确详细的使用说明和有关建议，认真仔细地阅读使用说明书将有助于预防事故，降低维修成本，节省维修时间，延长设备的使用寿命从而提高设备的可靠性。
为保证设备安全可靠地运行,合理的制定预防措施,是十分重要的。
使用说明书所指定的维护周期是最大的,仅为推荐值。
应根据现场的具体情况及工作环境做进一步的调整。
应遵守安全操作规程,特别是在井下预防事故及安全运行的规定。
在安装设备的现场应备有使用说明书,操作中除遵守安全方面的规定还要遵守起吊、运输、电工、钳工等方面的有关规定。
工作面设备大修方案30106工作面使用该套综采设备2017年委外大修后首次使用，下个工作面计划在30401工作面投用，由于该套设备在服役一个工作面后磨损比较严重，并且在使用过程发现*****问题，根据作业计划，并结合实际情况，现需委托第三方对此套综采设备进行检修。
一、设备检修工作的内容二、主要技术标准1、SGZ764/500刮板机大修标准修理检测和验收，按照相关国家标准和行业标准规定和基本要求进行。
2、MXG-500X型采煤机大修标准1）按照煤炭行业标准MT/T1003-2006《滚筒采煤机大修规范》以及相关协议进行修理和出厂验收；2）采煤机要求全部解体，对所有结构件、机械零部件、电机、电气元件进行检测、检验；3）受委托方应对采煤机实际情况应制定合理的检修方案、修理步骤、修理工期、每个环节的质量控制方法、具体负责人等；3、SZZ-764/200转载机、PLM-1000破碎机大修标准修理检测和验收，按照相关国家标准和行业标准规定和基本要求进行。
三、大修内容一）SGZ764/500刮板机维修内容：1、机头、机尾、溜槽、电缆槽的清洗及解体。
将各部件表面的煤泥和锈蚀全部彻底清洗及解体后，以方便后面的检查、整形、补焊、组装、涂刷防锈底漆。
2、检查链轮、分链器的磨损情况，视情况予以补焊或更换，并将内孔除锈涂油。
3、检查舌板、舌板支架的变形磨损情况，检查支架上的内螺纹孔是否需要修攻，如有严重变形可更换。
4、检查压链器的磨损情况，磨损轻微的可以补焊，严重的予以更换。
5、将拆开的盲轴轴承清洗干净，检查磨损情况和油封密封情况，如不符合要求，予以更换，并按规定加注2/3空腔的润滑脂，将盲轴的花键槽打磨干净涂抹润滑油。
6、将拆下的连接器、连接平键除锈打磨，检查配合间隙，如间隙过大就予以更换。
7、机头、机尾拆解后密封件全部更换，其他配件检测无损时，方能再次使用，否则应予以更换。
8、机头、机尾、溜槽、电缆槽的组装应依次组装，注入所需的润滑油及液压油后，进行基本动作的调试，空载试验不少于30min，调试过程中要求运行流畅，无蹩卡、渗油现象、减速器运转平稳无异响，做好调试记录，对有问题的部件进行及时处理。

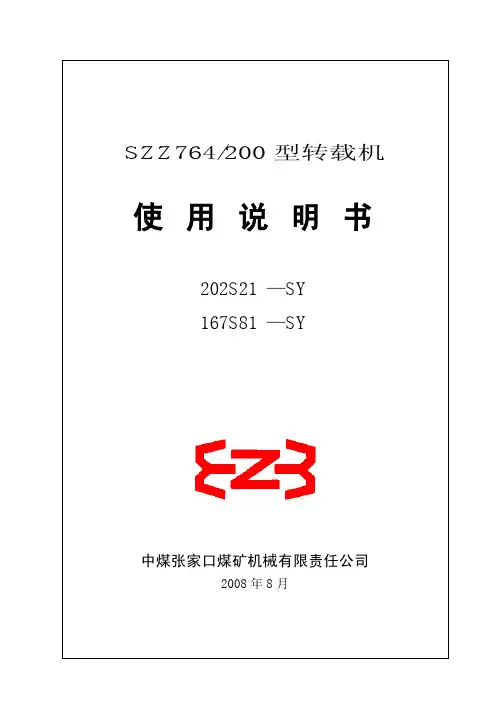

SZZ764/200型转载机使用说明书202S21 —SY167S81 —SY中煤张家口煤矿机械有限责任公司2008年8月202S21-SY 167S81-SY 中煤张家口煤矿机械有限责任公司SZZ764/200型转载机 使用维护说明书 共 13页 第 1页目 录一、概述---------------------------------------2二、主要技术特征-------------------------------2三、主要组成部分结构及用途---------------------3四、转载机的铺设安装---------------------------6五、转载机的试运转-----------------------------6六、转载机的运转-------------------------------7七、转载机的润滑与维护-------------------------7八、转载机的故障与处理-------------------------11九．转载机的贮藏-------------------------------13167S81-SY SZZ764/200型转载机使用维护说明书共13页第2页一、概述1.本说明书供使用操作人员掌握转载机的结构、工作原理、技术特征、安装与拆卸、运转、故障消除方法、保养及润滑等方面的内容。
2.除本说明书外，使用操作人员还需掌握随本机所提供的其它技术文件。
3.遵循技术文件中规定的要求，方可保证转载机可靠运转。
4.请详细阅读本说明书及电动机、启动器等说明书。
经过培训的人员，方允许操作和维护转载机。
SZZ764/200型转载机用于工作面顺槽转载输送煤炭。
与刮板输送机、锤式破碎机配套使用。
其作用是将输送机卸载下的煤碳经转载机（包括破碎机破碎后）提升并卸载到顺槽皮带机上。
主要特点：1、传动功率大，结构紧凑，整机体积小，高度低。
2、采用伸缩机头紧链方式。
附件一：SZZ764/160转载机用减速器使用说明书(7626ZE)执行标准MT/T148-1997安装、使用前请仔细阅读产品说明书目录安全警示1、概述 (1)2、结构与工作原理 (1)3、技术特性 (2)4、组装 (2)5、安装调试 (3)6、减速器的润滑 (3)7、减速器的冷却 (4)8、减速器故障及处理措施 (4)9、使用操作及注意事项 (4)10、包装、运输、贮存 (5)11、保养 (5)12、附图 (5)安全警示：安装、使用前请仔细阅读本产品说明书。
在使用过程中，对影响安全的任何改装都必须得到本公司的许可，用户不得自行对减速机进行改装和修改，否则，因此而造成的后果责任自负。
注意事项：1. 减速器安装时，输入轴端与联轴器之间必须有3～7mm间隙 ，以免损坏轴承和其它内部零部件。
2. 减速器在开机前必须检查各连接处应牢固、盘车应灵活，按规定注油量注入规定的润滑油。
3. 环境温度低于0℃时，在运转前润滑油应做相应加热。
4. 首次启动减速器，检查输出轴转向应与要求相符。
尽可能让其空载运行2小时，如无异常情况，缓慢加载进行正常运转。
5. 减速器在使用中注意防止满载荷启动，防止急停，防止较长时间的超载荷运行，以免发生断齿、断轴等现象。
6. 严禁减速器在泄漏状态下工作，出现的泄漏物应及时掩埋，清理干净。
7. 发生故障或运行异常时应立即停机，进行维修时应标明禁止启动本机的告示。
8. 停机或储运时，应将冷却水放净，防止冻坏冷却装置。
1. 概述1.1 产品特点SZZ764/160转载机用减速器采用一级圆锥齿轮和两级圆柱齿轮传动的三级减速结构型式。
此减速器与刮板输送机平行布置。
可用于正反方向运转。
具有体积小、重量轻、效率高、承载能力大、使用寿命长等特点。
1.2 主要用途和适用范围SZZ764/160转载机用减速器主要适用于矿用输送机的传动部件，也可用于其它机械传动部件。
1.3 执行标准MT/T148-1997《刮板输送机用减速器》。
ZY1100型自移装置使用维护说明书5ZY SY张家口煤矿机械有限公司2003.85ZY SY张家口煤矿机械有限公司ZY1100型自移装置使用维护说明书共 16 页第 1 页目 录一 适用范围和主要技术特征--------------------- 1二 主要组成及部件结构------------------------- 1三 ZY1100型自移装置操作程序------------------ 2四 安装-------------------------------------- 3五 调试--------------------------------------- 3六 维护--------------------------------------- 3七 附图--------------------------------------- 3ZY1100型自移装置使用维护说明书共16页第1页ZY1100型自移装置是SZZ800/200型顺槽桥式转载机的组成部分主要用于综放工作面顺槽转载输送煤炭与SGZ764/630型前部刮板输送机SGZ764/630型后部刮板输送机PCM200型锤式破碎机及SSJ-1200型带式输送机配套使用其作用是把前后部输送机卸载下的煤炭经转载机包括破碎机破碎后提升并卸载到顺槽皮带机上一适用范围和主要技术特征ZY1100型自移装置适用于高产高效工作面顺槽转桥式载机与带式输送机的配套连接它具有自移调偏和调高等功能满足工作面高产高效要求以高压乳化液为动力整体高度低,要求巷道断面小主要技术特征适用输送带宽度630mm推移液压缸最大推拉力单缸 985.98kN/633.39kN(推/拉) 推移液压缸行程1100mm调高液压缸最大推拉力单缸385.3kN/162.7kN(推/拉) 调高液压缸行程250mm额定供液压力31.4MPa外形尺寸长*宽*高 13830mm 2260mm 1305mm 机器总重13765kg二主要组成及部件结构ZY1100型自移装置主要由导轨行走支座调高油缸推移油缸等几部分组成1 导轨包括前3.25米导轨 2.94(2 2.46)米导轨 2.15米推移导轨ZY1100型自移装置使用维护说明书共16页第2页和2.51米导轨等几部分各轨之间用50联接销相互联接主要起到支承和导向作用2 行走支座包括轮架组件轮轴组件等元部件起到支承转载机重量和减小摩擦阻力的作用3 油缸共有8个调高油缸和2个推移油缸全部为单伸缩双作用缸分别起到调高和推移的作用调高油缸的技术参数工作压力31.4MPa缸径125mm柱径100mm行程250mm推力385.3kN拉力162.7kN介质乳化液推移油缸的技术参数工作压力31.4MPa缸径200mm柱径120mm推力985.98kN拉力633.39kN行程1100mm介质乳化液三ZY1100型自移装置操作程序ZY1100型自移装置使用维护说明书共16页第3页1把调高操纵阀手柄打到抬高位置使转载机机身抬高2把推移操纵阀手柄打到推移位置使转载机前移一个步距3把调高操纵阀手柄打到降低位置使转载机落地并把导轨抬起4把推移操纵阀手柄打到拉移位置使导轨向前移动一个步距5把导轨落地恢复到原位进行下一个循环说明相邻两导轨间的最大转角为5如果顺槽底板起伏很大使相邻两导轨间的转角超过5为避免损坏导轨为转载机能顺利推移应将导轨局部垫起使相邻两导轨间的最大转角不超过5保证导轨的正常使用和转载机的顺利推移四安装安装自移装置先铺设导轨并把行走支座放入导轨中再把调高油缸从套筒的下部放入放帽加销固定再与行走支座固定然后安装推移油缸最后用50固定销把各导轨联接在一起五调试当所有系统安装完备并检查无误后在正式使用前要进行调试工作只有当自移装置的所有动作正确到位滚轮转动自如无卡滞液压回路不漏液无任何异常现象时方可投入正常使用六维护1 每天检查注油装置中的箱体内油面状况及油质当油面低于油位尺刻度线时应及时注入GB/T3141-1994 N460中负荷工业齿轮油2 每天向行走支座轴内注GB/T5671-1995 锂基润滑脂一次3每周对所有螺栓联接处进行一次检查保证紧固良好七附图。
S Z Z Z 764764764／／200中双链刮板中双链刮板转载转载转载机机3Z00Z0066 使用维护说明书使用维护说明书郑州煤矿机械集团郑州煤矿机械集团股份有限股份有限股份有限公司公司公司目目 录1.1.转载机安全操作规程转载机安全操作规程 (3)2.2.前言前言 (4)3.3.概述概述 (5)4.4.主要技术特征主要技术特征 (6)5.5.主要组成部分主要组成部分主要组成部分、、结构及用途........................................................................... 7 5.1机头传动部 . (7)5.1.1机头部分 (7)5.1.1.1机头架 (7)5.1.1.2伸缩槽 (7)5.1.1.3链轮轴组 (7)5.1.1.4拨链器 (8)5.1.2动力部 (8)5.1.2.2 5.1.2.2 减速器减速器 (8)5.2紧链装置 (8)5.3 5.3 溜槽溜槽 (9)5.3.1 5.3.1 中部槽中部槽 (9)5.3.2 5.3.2 凸凸、凹槽 (9)5.4 5.4 刮板链刮板链 (9)5.5机尾 (10)5.5.1机尾架 (10)5.5.2机尾轴组 (10)5.6 5.6 转载机的移动转载机的移动 (10)目 录6.6.转载机的铺设安装转载机的铺设安装 (11)7.7.转载机的试运转转载机的试运转转载机的试运转、、运转................................................................................. 12 7.1转载机的试运转 (12)7.1.1试运转前应捡查 (12)7.1.2 7.1.2 空运转时应注意空运转时应注意 (12)7.2 7.2 转载机的运转转载机的运转 (12)8.转载机的润滑 (13)9.9.转载机故障及处理方法转载机故障及处理方法................................................................................. 14 10.10.工具一览表工具一览表 (16)11.11.服务承诺服务承诺 ....................................................................................................... 16 12 附图见图1～12 ................................................................................ …..167-35转载机安全操作规程1．设备设备安全操作规程安全操作规程注意注意※※设备使用设备使用、、维护人员请认真阅读以下维护人员请认真阅读以下说明说明说明：：转载机安全操作规程转载机安全操作规程转载机安全操作规程：：a)a)当转载机运行时当转载机运行时当转载机运行时，，任何人不得横跨转载机任何人不得横跨转载机，，不得翻越转载机不得翻越转载机，，同时也不允许滞留在卸载端也不允许滞留在卸载端、、机尾端以及机身的危险地段机尾端以及机身的危险地段。
SZZ764/160型转载机使用维护说明书167S14、66—SY中煤张家口煤矿机械有限责任公司2008年12月Page 1 of 2112Qqq 167S14、66—SYSZZ764/160型转载机使用维护说明书共12页第 1 页目录一、简介 (2)二、主要技术特征 (2)三、主要组成部分结构及用途 (3)四、转载机的铺设安装 (6)五、转载机的试运转 (7)六、转载机的运转 (7)七、转载机的润滑与维护 (8)八、转载机的故障与处理 (11)Page 2 of 3223Qqq 167S14、66—SYSZZ764/160型转载机使用维护说明书共12页第 2 页一、简介SZZ764/160型转载机用于工作面顺槽转载输送煤炭。
与SGZ830/400型刮板输送机、锤式破碎机配套使用。
其作用是将输送机卸载下的煤碳经转载机（包括破碎机破碎后）提升并卸载到顺槽皮带机上。
主要特点：1、传动功率大，结构紧凑，整机体积小，高度低。
2、采用伸缩机头紧链方式。
3、架桥段联接强度高。
5、采用Φ26×92圆环链和锻造刮板。
6、溜槽全部采用整体箱型焊接结构，电缆槽侧置，槽间采用螺栓或哑铃联接。
7、爬坡角度小，凹、凸槽圆弧半径大，爬坡段铰接槽提高了转载机对顺槽底板的适应性。
二、主要技术特征1、设计长度50m2、输送量1000t/h3、刮板链速 1.33m/s4、爬坡角度10°6、电动机型号KBY680-160B功率160kW额定电压1140V转速1480r/min7、减速器Page 3 of 4334Qqq 167S14、66—SYSZZ764/160型转载机使用维护说明书共12页第 3 页型式圆锥-圆柱齿轮三级减速器传动比22.98028、刮板链型式中双链圆环链规格2-Φ26×92-C刮板间距920mm9、紧链方式闸盘-阻链器紧链和伸缩机头辅助紧链三、主要组成部分结构及用途1、机头机头主要由传动装置、机头架、后槽体、伸缩油缸、机头链轮、肓轴、舌板组件、液压系统等组成。
