天地奔牛转载机说明书2010.6

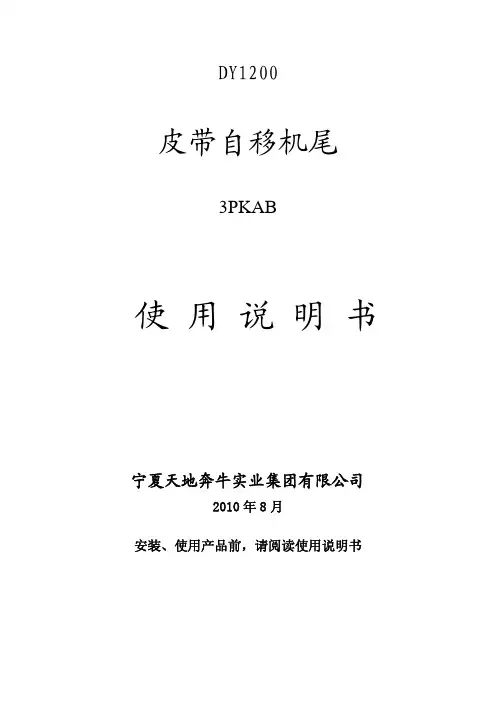

DY1200皮带自移机尾3PKAB使用说明书宁夏天地奔牛实业集团有限公司2010年8月安装、使用产品前，请阅读使用说明书DY1200----使用说明书目录1概述-----------------------------------------------------------------------------------1 2主要技术特征-----------------------------------------------------------------------2 3主要结构特点及操作规程--------------------------------------------------------3 3.1机架自行推移操作---------------------------------------------------------------3 3.2液压操作系统及润滑------------------------------------------------------------3 4安装及维护--------------------------------------------------------------------------3 5机尾快速推移装置的润滑-------------------------------------------------------4 6附图1～9-----------------------------------------------------------------------5-18DY1200----使用说明书概述1概述DY1200型皮带机尾快速推移装置用于高产高效工作面顺槽转载机与带式输送机机尾的快速推移和正确搭接，满足工作面高进度、快推进的需要，同时该装置具有自行前移功能，保证顺槽运输、转载的通畅及设备的良好衔接。

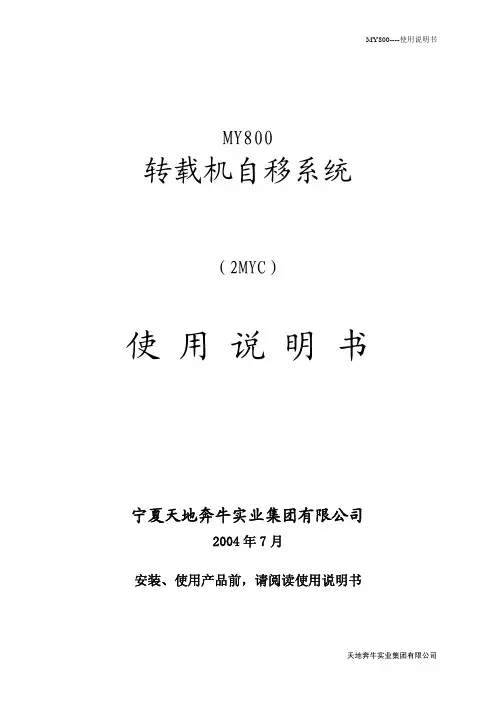

MY800转载机自移系统（2MYC）使用说明书宁夏天地奔牛实业集团有限公司2004年7月安装、使用产品前，请阅读使用说明书目 录 1概述----------------------------------------------------------1 2主要技术特征--------------------------------------------------2 3主要结构特点及操作规程----------------------------------------3 3.1机架自行推移操作--------------------------------------------3 3.2液压操作系统------------------------------------------------3 4维护----------------------------------------------------------4 5润滑----------------------------------------------------------5 6附图1～4------------------------------------------------------6MY800----使用说明书 概 述 共 13 页 第 1 页 1.概述MY800型转载机快速推移装置用于高产高效工作面顺槽转载机的快速推移，满足工作面高进度、快推进的需要，该装置具有自行前移的功能，它突破了锚固拉移方式，在顺槽可实现转载机的快速推移,能适应三软煤层、顺槽爬坡角度不大于25°的顺槽设备自移。

其原理是利用摩擦力、互为支点、迈步自移，适用于一刀一推的作业方式，该装置以高压乳化液为动力，泵站出口压力为31.5MPa，其液压系统工作压力为20MPa，和传统的转载机推移比较，它有操作简单、方便等优点。

主要技术特征 共 13 页 第 2 页2.主要技术特征：a)自移最大推力（单缸）--------------------------------484 kNb)额定推力 （单缸）-------------------------------------307 kNc)推移缸行程-------------------------------------------950 mmd)最大调高力（单缸）-----------------------------------386 kNe)额定调高力（单缸）-----------------------------------245 kNf)抬高缸行程-------------------------------------------280 mmg)泵站出口压力---------------------------------------31.5 MPah)本机液压系统工作压力---------------------------------20 MPa主要结构特点及操作规程 共 13 页 第 3 页 3.主要结构特点及操作规程本装置主要由推移缸、支撑缸、导轨和连接件等部件组成(见图1)。

转载机司机操作规程模版第一章总则第一条为了规范转载机司机的操作行为，确保工作安全，提高工作效率，特制定本操作规程。

第二条转载机司机必须认真学习、遵守和执行本规程，确保个人安全和工作质量。

第三条转载机司机必须严格遵守交通法规和相关规章制度，保持良好的职业道德和素质。

第四条转载机司机应熟悉并掌握转载机的操作要领和技能，严格按照转载机使用说明书操作，合理使用、妥善保养转载机设备。

第二章作业安全第五条转载机司机在作业前要进行设备检查，确保设备完好，各项指示灯、报警器正常，无异常情况后方可上岗操作。

第六条转载机司机应在操作前检查并妥善调整座椅、操纵杆、脚踏板等设备，保证全程操作的舒适性和稳定性。

第七条转载机司机应保持作业区域清洁，不得存放杂物，确保操作时没有障碍物和安全隐患。

第八条转载机司机应注意观察作业场地的地形、道路状况、清除障碍物等环境变化，及时调整操作方式以保证作业安全。

第九条转载机司机在操作转载机时应随时留意周围环境，及时发现除异物和障碍物，避免对设备和工人产生危害。

第十条转载机司机不得在作业时随意停车、转弯，必须选择平整、安全的地方进行。

第十一条转载机司机在作业过程中，应保持专注、集中的精神状态，不允许操作时使用手机、吸烟、喧哗等行为。

第三章设备操作第十二条转载机司机要熟悉并掌握转载机的操作手册，理解各种设备指示灯和操作按钮的功能和使用方法。

第十三条转载机司机要确保操作面板上的控制开关调节正确，使各项设备在正常工作状态下运转。

第十四条转载机司机在操纵转载机时必须轻柔平稳，应避免猛冲和急停，以免对设备和人员产生伤害。

第十五条转载机司机应根据具体作业要求，合理选择并调节挡位和转速，保持设备的平稳运行。

第十六条转载机司机应根据作业现场情况，灵活运用转向装置，确保设备安全、高效的转弯。

第十七条转载机司机在作业时应保持适当的车速，不得超速，特别是在弯道、坡道等危险路段。

第十八条转载机司机须注意装载物的稳定性，不得搬运过多或超重货物以免损坏设备或引发事故。

转载机安装操作规程转载机是一种用于转载物料的移动设备，在许多行业中都有广泛的应用。

为了保证安全和高效的操作，正确的安装和使用操作规程是至关重要的。

以下是一份转载机安装操作规程，详细介绍了安装过程中的步骤和注意事项。

一、准备工作1.选址：选择平坦的地面，确保能够承受转载机的重量。

避免设置在泥泞或不稳定的地面上。

2.清理工作区域：清除地面上的杂物、污垢和障碍物，确保安装区域干净整洁。

3.检查转载机：检查转载机的零部件是否完好，确保设备处于良好状态。

二、安装步骤1.组装底座：根据转载机的说明书或图纸，按照顺序组装底座部分。

确保连接紧密，螺栓均匀拧紧。

2.安装液压系统：根据液压系统的说明书，将液压系统安装在适当的位置。

连接液压管路，并确保连接牢固。

检查液压系统的工作压力和油液流动是否正常。

3.安装传动系统：将传动系统组装到底座上，并确保传动带正确安装和调整紧致。

三、接通电源1.连接电源：根据转载机的电气系统要求，接通适当的电源。

确保电源符合电气系统的额定电压和频率要求。

2.检查电气系统：检查转载机的电气系统是否有任何短路、漏电或线路故障。

确保所有电源线路正确接地和绝缘。

3.测试电气操作：测试转载机的电气操作是否正常，包括发动机启动、各种开关和按钮的功能等。

四、安全检查1.检查安全装置：确保转载机安装了必要的安全装置，如刹车、安全带、限速器等。

所有的安全装置都应处于良好工作状态。

2.检查液压系统：检查液压系统的泄漏情况，确保所有的液压管路和连接件紧固无漏。

3.进行功能测试：在无人员接近的情况下，进行转载机的功能测试。

测试各个部件的工作是否正常，包括提升、倾斜、转向等。

五、培训和文件记录1.培训操作人员：对操作人员进行培训，教授他们正确的操作方法和安全注意事项。

确保他们具备足够的知识和技能操作转载机。

2.制定安全操作规程：制定一份详细的安全操作规程，包括转载机的操作步骤、注意事项和紧急情况处理方法。

确保每个操作人员都能遵守规程执行工作。

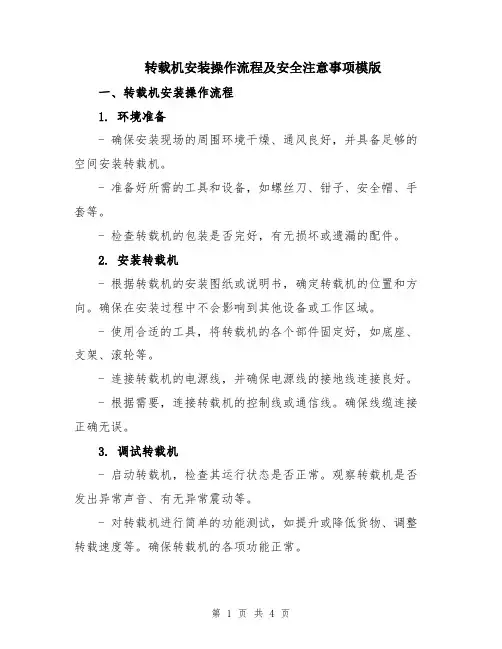

转载机安装操作流程及安全注意事项模版一、转载机安装操作流程1. 环境准备- 确保安装现场的周围环境干燥、通风良好，并具备足够的空间安装转载机。

- 准备好所需的工具和设备，如螺丝刀、钳子、安全帽、手套等。

- 检查转载机的包装是否完好，有无损坏或遗漏的配件。

2. 安装转载机- 根据转载机的安装图纸或说明书，确定转载机的位置和方向。

确保在安装过程中不会影响到其他设备或工作区域。

- 使用合适的工具，将转载机的各个部件固定好，如底座、支架、滚轮等。

- 连接转载机的电源线，并确保电源线的接地线连接良好。

- 根据需要，连接转载机的控制线或通信线。

确保线缆连接正确无误。

3. 调试转载机- 启动转载机，检查其运行状态是否正常。

观察转载机是否发出异常声音、有无异常震动等。

- 对转载机进行简单的功能测试，如提升或降低货物、调整转载速度等。

确保转载机的各项功能正常。

- 调试转载机的控制系统，确保操作按钮、控制台等的灵敏度和准确性。

- 检查转载机的安全保护装置是否正常工作，如过载保护、紧急停机等。

确保转载机在异常情况下能够及时停止运行。

4. 安全培训和使用说明- 对操作人员进行转载机的安全操作培训，包括正确的操作步骤、注意事项和紧急处理方法等。

- 向操作人员提供转载机的使用说明书和相关安全规定文件，确保其能正确、安全地操作转载机。

二、安全注意事项模板1. 个人安全- 在操作转载机时，务必戴上安全帽、工作手套和防滑鞋等个人防护装备，以减少安全事故的发生。

- 在操作过程中，不得穿着宽松的衣物，以免被转载机的部件缠绕或拉住。

- 操作前必须进行身体检查，确保身体健康，避免因身体不适而操作失误。

2. 设备安全- 在安装和操作转载机时，务必按照说明书或安装图纸进行，不得盲目操作或修改转载机的结构。

- 定期检查转载机的各个部件是否正常，如螺丝松动、电源线损坏等，及时进行维护和修理。

- 遇到转载机出现异常情况或故障时，应立即停止操作，并及时通知相关维修人员进行维修。

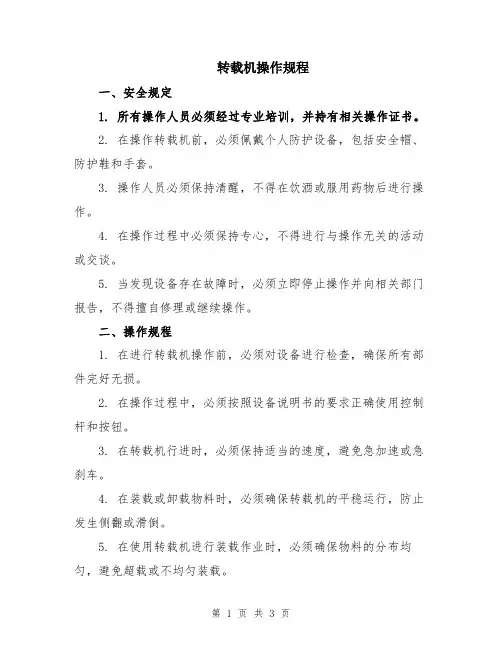

转载机操作规程一、安全规定1. 所有操作人员必须经过专业培训，并持有相关操作证书。

2. 在操作转载机前，必须佩戴个人防护设备，包括安全帽、防护鞋和手套。

3. 操作人员必须保持清醒，不得在饮酒或服用药物后进行操作。

4. 在操作过程中必须保持专心，不得进行与操作无关的活动或交谈。

5. 当发现设备存在故障时，必须立即停止操作并向相关部门报告，不得擅自修理或继续操作。

二、操作规程1. 在进行转载机操作前，必须对设备进行检查，确保所有部件完好无损。

2. 在操作过程中，必须按照设备说明书的要求正确使用控制杆和按钮。

3. 在转载机行进时，必须保持适当的速度，避免急加速或急刹车。

4. 在装载或卸载物料时，必须确保转载机的平稳运行，防止发生侧翻或滑倒。

5. 在使用转载机进行装载作业时，必须确保物料的分布均匀，避免超载或不均匀装载。

6. 在卸载物料时，必须确保操作平稳，避免物料散落或滑出导致意外事故。

7. 在使用转载机行驶时，必须保持安全距离，避免与其他车辆或设备相撞。

三、应急处理1. 在发生事故或设备故障时，必须迅速切断电源或停止发动机运转，确保安全。

2. 在转载机倾覆时，操作人员必须及时离开驾驶室，确保个人安全。

3. 在紧急情况下，必须立即按照应急预案进行处理，并报告相关部门。

四、设备保养1. 在使用转载机结束后，必须进行设备清洁，包括清理车身和驾驶室内部。

2. 对于使用频繁的部件，必须按照规定进行定期维护，包括润滑和更换磨损零件。

3. 定期检查转载机整体结构和部件的安全性能，发现问题及时修复或更换。

五、其他规定1. 操作人员必须遵守相关法律法规和安全操作规定，不得违反相关标准。

2. 不得将转载机用于非正常的用途，如人力拖拉等。

3. 操作人员必须遵守工作纪律，按照规定的时间和地点进行操作。

4. 在操作过程中，必须遵守交通规则，不得违章驾驶或妨碍其他车辆通行。

以上为转载机操作规程，希望所有操作人员能严格依照规程进行操作，确保工作的安全性和高效性。

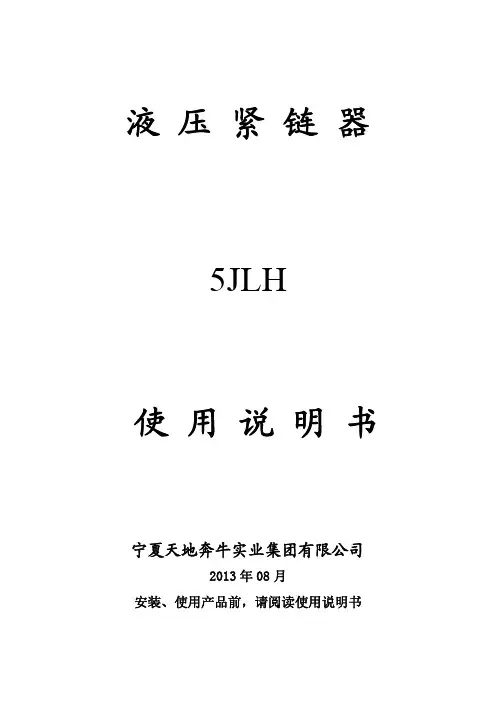

液压紧链器5JLH使用说明书宁夏天地奔牛实业集团有限公司2013年08月安装、使用产品前，请阅读使用说明书目 录1.液压紧链器概述 (1)2.主要技术参数 (1)3.液压紧链器工作原理及组成 (2)3.1、液压紧链器的工作过程 (2)3.2、紧链器本体 (3)3.3、液控阀组 (3)3.4、过滤装置 (4)4、液压紧链器的安装 (5)5、液压紧链器的使用及操作步骤 (6)6.液控阀组的调整 (7)7.操作安全注意事项 (9)8.维护与保养 (9)9.附图及明细..........................................9-22液压紧链器概述1.液压紧链器概述随着我国煤炭综采机械化水平的不断提高，超长、重型井下工作面转运设备的使用越来越广泛，刮板输送机、刮板转载机链条所需预张紧力越来越大，传统的机械—闸盘紧链器已经不能满足需要。

我们综合国内外先进技术、充分考虑国内煤矿的工作条件和使用习惯，研制了适用于中、重型刮板输送机、刮板转载机的液压紧链器。

液压紧链器安装于平行动力部上减速器与电动机之间的连接罩筒上，用液压马达驱动减速器最终达到张紧刮板链的目的。

主要特点如下：a)由具有定矩输出特性的马达提供动力，紧链安全、可靠，并有过载保护功能。

b)由齿式离合器控制液压紧链器与减速器的结合与分离，操作简便、使用可靠。

c)液压紧链器处于断开位置时，设有机械限位装置防止人为误操作引发事故。

d)所用液压源和工作介质与工作面液压支架相同。

e)结构紧凑、占用空间小（一般不超过主机电动机高度）。

2.主要技术参数(如非特别说明，本说明书中所有参数都是以配套主机单机功率700kW为例的,其余不同功率的主机,按表一选择相应技术特征填入表二，表一则可略去。

)表一：液压紧链器工作压力、紧链速度一览表主机功率(kW)(单机) 525 700 液压紧链器工作压力（MPa）（压力表值）18 20紧链速度（米/分） 1～1.5 1～1.5表二：700kW时紧链器主要技术特征表项 目 参 数 备 注配套输送机、转载机配套设备功率（单机）7700kW 见附表一紧链速度 1～1.5 m/min 见附表一紧链时间 3～5 min 建议不超过8分钟液压紧链器速比 1：4.94额定输出力矩 4860 N.m额定输出转速 25.098 r/min液压马达公称排量 780 ml/r系统流量 125 l/min工作压力 20MPa工作介质 YRA-5(M-5) 水包油乳化液液控制动器制动压力 20 MPa工作介质 YRA-5(M-5) 水包油乳化液系统最大供液压力 31.5MPa 如超过此压力，需减压注：配套输送机、转载机主机功率、整机长度不同时，液压紧链器速比、输出力矩可能不同。

转载机操作规程转载机是一种常见的工程机械设备，在土方施工中广泛应用。

为了保障施工安全和机械设备的正常使用，转载机操作人员应该掌握一些基本的操作规程。

以下是有关转载机操作规程的相关介绍和注意事项。

一、操作前的准备工作1.装载前应检查液压油位和水温，确保其正常运转。

同时检查机器是否漏油、漏水等情况，及时修理。

2.检查操作区域内是否存在障碍物、人员等因素。

施工现场应设有操作区域，保证人员安全和机器的正常运行。

3.检查转载机现场操作说明书，了解机器的特点、性能和使用方法。

在操作之前应仔细阅读使用说明书，确保操作无误。

4.定期对转载机进行维护，保证机器的正常使用。

定期更换润滑油、滤网等件，保证机器的使用寿命。

二、操作规程1.操作要平稳在启动转载机的时候，应该平稳、缓慢的启动，避免猛的加速或刹车。

同时，操作人应该掌握方向盘、操纵杆等控制部件，保证机器的平稳操作。

2.操作要协调转载机是由多个部件组成的机器，不同部件的协作是确保机器正常运行的关键。

因此，操作人应该在转载机不同部件之间切换时，协调机器的不同部位工作，以保证机器的正常运行。

3.操作要注意负载转载机是主要用于装载、卸载货物的机械设备，所以操作人应该注意负载。

在进行装卸货物时，应该保持平衡，避免负载过重或不平衡，这样可以保证机器的正常使用。

4.操作要注意安全操作人需要注意施工安全，在操作过程中应该保持操作区域清洁、平整，避免存在障碍物或人员。

当机器出现故障时，应及时停机，检查，修理，保证机器的正常运行。

5.注意机器保养定期对转载机进行保养和维护，更换润滑油、滤网等部件，保证机器的正常使用寿命。

在不使用机器时，应将其存放在干燥、通风、安全的地方。

三、注意事项1.操作人员必须持有特种作业操作证，严格按照有关规章法律进行操作。

2.不允许在转载机上超载。

3.不允许在转载机车身上攀爬、跨越。

4.不允许在操作时将手、脚伸入工作部件、部位。

5.不允许未经授权的人员对机器进行维护、修理。

天地奔牛27jAA说明书一、性能特点1.引擎：天地奔牛27jAA搭载一台高性能的V8发动机，功率达到720马力，扭矩高达890牛·米。

配合了先进的涡轮增压技术，加速度惊人，令人颤栗。

2.悬挂系统：采用了电子控制的主动悬挂系统，能够根据路况实时调整车身的高度和硬度，提供更加稳定和舒适的悬挂效果。

3.制动系统：天地奔牛27jAA配备了碳陶瓷制动系统，有效提升刹车性能，并具备更好的耐久性和抗热性能，确保长时间高速行驶时的安全性。

4.智能四驱系统：该款车还具备智能四驱系统，可以根据路况和行驶动态自动调整前后轮的驱动力分配，以确保最佳的牵引力。

二、操控技术1.主动转向系统：天地奔牛27jAA配备了主动转向系统，可以根据车速和驾驶者的需求自动调整前轮的转向角度，提升驾驶的稳定性和操控性。

2.底盘控制系统：该车采用了先进的底盘控制系统，可以实时监测车辆的姿态和轮胎的抓地力，并灵活调整刹车力和驱动力，提供更佳的操控性和稳定性。

3.电子差速器：天地奔牛27jAA还配备了电子差速器系统，可以根据车速和驾驶动态实时调整前后轮的差速，提供更好的转弯性能和操控性。

三、安全系统1.高强度车身：天地奔牛27jAA采用高强度、低重量的车身结构，同时配备了多个高强度的安全气囊，为驾驶者和乘客提供更好的保护。

2.主动安全系统：该车配备了预碰撞预警、车道偏离预警、盲点监测等主动安全系统，提供全方位的安全保护，有效降低事故发生的概率。

3.刹车辅助系统：天地奔牛27jAA还配备了刹车辅助系统，能够实时监测车辆的刹车距离和速度，提供刹车力的补充，确保紧急刹车时的安全性。

四、维护保养1.机油更换：根据使用环境和行驶里程，建议每5000公里更换机油，并检查发动机及配件的磨损情况。

2.刹车片更换：根据使用情况和刹车磨损指示器的警示情况，及时更换刹车片，以确保刹车系统的正常工作。

3.轮胎保养：定期检查轮胎的气压和花纹深度，保持轮胎的正常工作状态，并定期进行轮胎的旋转和平衡。

转载机用迈步自移装置使用维护说明书(7ZZ)山西煤矿机械制造有限责任公司目录第一章 概述 (2)第二章 主要技术特征 (3)第三章 工作原理 (4)第四章 主要部件的结构特点 (5)第五章 操作规程 (6)第六章 自移系统的维护 (7)第七章 自移系统的润滑 (8)第一章概述转载机迈步自移装置是在高产高效工作面，顺槽用刮板转载机与破碎机的辅助推移装置。

在端头架推移转载机时，该装置起到抬高破碎机和部分转载机的作用，减小推进阻力。

第二章技术特征1、系统工作压力………………………………………31.5MPa;2、调高缸推 力………………………………………………6×384.9KN;拉 力………………………………………………6×139.3KN;行 程………………………………………………250mm;3、推移缸推 力………………………………………………2×246.5KN;拉 力………………………………………………2×125.7KN;行 程………………………………………………1100mm.第三章工作原理3.1工作原理该自移装置是利用滚动摩擦系数小于滑动摩擦系数的原理，把转载机的一部分和破碎机抬高，由转载机和破碎机与底板的滑动摩擦转化为转载机和破碎机与导轨间的滚动摩擦。

利用调高油缸，把转载机与破碎机的自重压在导轨上。

推移油缸起拉移导轨的作用。

该装置以高压乳化液为动力，泵站出口压力为31.5Mpa，与传统的转载机推移相比具有操作简单、方便、安全可靠等优点。

第四章主要部件的结构特点该装置主要由导轨、滚轮架、联接架、液压系统等部件组成。

其中液压系统由调高油缸、推移油缸、操纵阀、高压管路及辅件等组成。

主要结构特点：1、联接架不但起联接转载机和自移装置的作用，还能防止自移装置在倾角较大的顺槽使用时，油缸和活塞杆承受倾向力；2、为适应底板的起伏不平，导轨之间的联接采用铰接形式；3、调高油缸进液回路设有液控单向阀，以保证整体维持所要求的状态，而不至于在自重压力下自行下落；第五章操作规程自移装置操作以前应注意以下问题：1、自移装置各元部件是否进行了正确安装，各联结销和螺栓是否坚固良好；2、液压系统是否进行了正确安装，各液压件是否有油液渗漏现象；以上问题确认正确无误后方可操作，操作规程如下：1）调高油缸活塞杆推出，抬起破碎机和转载机落地段；2）导轨为支点，利用导轨和地面的摩擦力，端头支架将转载机推出，破碎机和转载机沿着导轨前进一个行程；3）将调高油缸活塞杆收缩，破碎机和转载机落回地面。

转载机安装操作规程范本一、概述转载机是一种用于装卸货物的机械设备，它可以将货物从一个位置转移到另一个位置。

为了确保转载机的安全运行，保护工作人员的生命安全和财产安全，本规程规定了转载机的安装操作规程。

二、安装前准备1. 安全评估：在进行转载机安装前，需进行全面的安全评估，包括现场环境、设备状况、人员素质等方面的评估，确保安装过程中不会造成人员伤亡或设备损坏的风险。

2. 设备检查：对转载机的关键部件进行检查，确保其无损坏、松动或其他异常情况。

3. 施工方案制定：根据安装现场的实际情况，制定详细的施工方案，包括作业流程、队伍组织、安全措施等内容。

三、安装操作规程1. 安全措施1.1 确保安全通道：在安装转载机时，必须保证周围没有任何阻挡物，确保安全通道畅通无阻。

1.2 人员安全隔离：安装现场必须设置明确的安全警示标识，并设置专人负责安全警戒线的维护，禁止非相关人员进入施工现场。

1.3 安全设施：安装现场必须配备足够的救生设备、灭火器具等安全设施，并进行定期检查和维护。

1.4 动力源控制：在进行转载机安装时，必须切断动力源，并采取锁定、封闭等措施，确保动力源无法启动。

2. 安装过程2.1 安装位置确认：根据施工方案，确定转载机的安装位置，并做好标记，以便准确进行安装。

2.2 起吊装置准备：根据需要，选择合适的起吊装置，并对起吊装置进行检查和试验，确保其安全可靠。

2.3 转载机各部件安装：按照设备说明书和施工方案的要求，逐步安装转载机的各个部件，包括铁轨、工字轨、导轨、行走轴等。

2.4 电气系统连接：按照电气图纸和施工方案的要求，对转载机的电气系统进行连接，确保电气系统的正常运行。

2.5 动力源接驳：将转载机与动力源进行连接，进行试运转，确保转载机的动力源正常工作。

2.6 防护装置安装：根据施工方案和安全要求，安装转载机的各类防护装置，包括护栏、防撞板等。

3. 安装后验收3.1 设备功能测试：安装完成后，进行设备功能测试，确保各项功能正常运行。
