管桩的分类Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】管桩的分类通常按下列情况分：1、管桩按桩混凝土强度等级及壁厚分为：预应力高强混凝土管桩(代号PHC)、预应力混凝土管桩(代号PC)、预应力混凝土薄壁管桩(代号PTC)。
PHC桩混凝土强度等级不低于C80，PC桩和PTC桩混凝土强度等级不高于C80但不低于C60。
PHC、PC桩壁厚一般为75MM~130MM，大直径桩壁厚可达150MM，PTC桩壁厚较小，一般为55MM~70MM。
2、管桩按外径主要分为300MM、400MM、500MM、550MM、600MM、800MM、1000MM等规格。
3、管桩按抗弯性能或有效预压应力值分为A型、AB型、B型和C型等，其有效预压应力值分别为4MPA、6MPA、8MPA、10MPA，其计算值应在各自规定值的?范围内，管桩的抗弯性能应符合附录C的规定。
预应力混凝土薄壁管桩主要考虑承受纵向压力，其抗弯性能应满足管桩吊运和堆放要求。
桩的分类主要从桩的几何特征、使用功能、桩径、成桩方法、成桩对地基土的影响、桩身材料等几方面划分。
?(一)按几何特征划分?常用的桩截面主要是圆形和方形，为增加桩身的比表面积(桩侧表面积与体积之比)，在一定条件下可采用圆环、三角、十字、H等形式。
?柱状桩体为目前的常用形式，但在一定条件下可采用楔形、螺旋形、糖葫芦、扩底等形式。
?(二)按桩的使用功能分?桩按使用功能分为竖向抗压桩、竖向抗拔桩、水平受荷桩和复合受荷桩。
?1．竖向抗压桩?竖向抗压桩主要承受竖向荷载，是主要的受荷形式。
根据荷载传递特征，可分为摩擦桩、端承摩擦桩、摩擦端承桩及端承桩四类。
?2．竖向抗拔桩?主要承受竖向抗拔荷载的桩，应进行桩身强度和抗裂性能以及抗拔承载力验算。
?3．水平受荷桩?主要承受水平荷载的桩，应进行桩身强度和裂缝计算以及抗拔承载力验算。
?4．复合受荷桩?承受竖向、水平荷载均较大的桩，应按竖向抗压桩及水平受荷桩的要求进行验算。

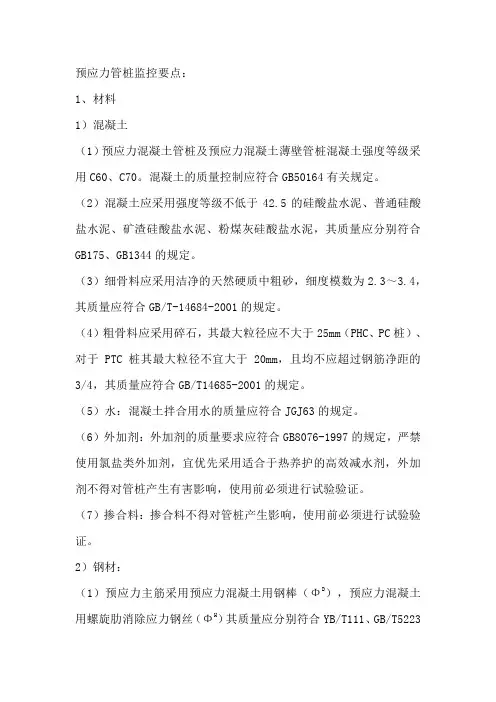

预应力管桩监控要点：1、材料1）混凝土（1）预应力混凝土管桩及预应力混凝土薄壁管桩混凝土强度等级采用C60、C70。
混凝土的质量控制应符合GB50164有关规定。
（2）混凝土应采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，其质量应分别符合GB175、GB1344的规定。
（3）细骨料应采用洁净的天然硬质中粗砂，细度模数为2.3～3.4，其质量应符合GB/T-14684-2001的规定。
（4）粗骨料应采用碎石，其最大粒径应不大于25mm（PHC、PC桩）、对于PTC桩其最大粒径不宜大于20mm，且均不应超过钢筋净距的3/4，其质量应符合GB/T14685-2001的规定。
（5）水：混凝土拌合用水的质量应符合JGJ63的规定。
（6）外加剂：外加剂的质量要求应符合GB8076-1997的规定，严禁使用氯盐类外加剂，宜优先采用适合于热养护的高效减水剂，外加剂不得对管桩产生有害影响，使用前必须进行试验验证。
（7）掺合料：掺合料不得对管桩产生影响，使用前必须进行试验验证。
2）钢材：（1）预应力主筋采用预应力混凝土用钢棒（ΦD），预应力混凝土用螺旋肋消除应力钢丝（ΦH）其质量应分别符合YB/T111、GB/T5223的规定。
（2）螺旋箍筋宜采用甲级冷拔低碳钢丝、低碳钢热轧圆盘条，其质量应分别符合JGJ19-92、GB/T701-1997的规定。
（3）端板锚固钢筋、架立圈钢筋宜采用低碳钢热轧圆盘条或热轧带肋钢筋，其质量应分别符合GB/T701、GB1499-1998的规定。
（4）端板、桩套箍宜采用Q235，其质量应符合GB/T700-1998的规定。
（5）预应力钢筋及非预应力钢筋各项强度指标见表四。
（6）焊条：焊条采用E4300～E4313，焊缝质量不低于二级。
2、管桩的生产制作过程，应在监理工程师的监督管理下，通过考察、抽样平行检验等方法择优选择厂家进行生产。
3、管桩的运输、堆放：管桩的吊运应轻吊轻放，严防碰撞；管桩堆放层数，应根据其强度、地面承载力、垫木及堆垛稳定性确定，一般管桩直径300～350宜≤9层，400～450宜≤8层，500～600宜≤7层，800宜≤5层；管桩应按支点位置放在垫枕上，层与层之间用垫木隔开，每层垫木应在同一水平面上，各层垫木位置应在同一垂直线上，堆垛时，必须在两侧打好防止滚垛的木楔。
1预应力钢材1.1产品概述一种预埋在预应力混凝土结构中的钢材，在施加荷载前，对其预先张拉，使其对混凝土施加预压应力，以抵消或减少荷载产生的拉应力，从而提高构件的抗裂度和刚度，减少裂缝宽度，同时有效地利用高强钢材和混凝土，从而节约钢材，减轻自重。
1.2产品分类、基本特点与适用范围预应力钢材主要有预应力混凝土用钢丝、预应力混凝土用钢绞线、预应力混凝土用热处理钢筋、PC钢棒和精轧螺纹钢筋等几大类。
基本特点与适用范围见表1.2。
表1.2 预应力钢材1.3预应力钢材的规格及技术性能1)预应力混凝土用钢丝产品规格及技术性能预应力混凝土用钢丝分冷拉钢丝、消除应力光圆及螺旋肋钢丝和消除应力刻痕钢丝，其外形见图1.3-1、图1.3-2。
Σe≈0.3πdB-B图1.3-2面刻痕钢丝示意图(1)冷拉钢丝的规格和力学性能应符合GB/T5223-2002标准中表4的规定。
(2)消除应力的光圆及螺旋肋钢丝的规格和力学性能应符合GB/T5223-2002标准中表5的规定。
(3)消除应力刻痕的钢丝的规格和力学性能应符合GB/T5223-2002标准中表6的规定。
图1.3-31×2 结构钢绞线外形示意图 图1.3-41×3 结构钢绞线外形示意图 图1.3-51×7 结构钢绞线外形示意图图1.3-6热处理钢筋示意图图1.3-7PC 钢棒外形示意图2)预应力混凝土用钢绞线按其结构分为1×2、1×3、1×7三种。
其外形见图1.3-3、图1.3-4和图1.3-5。
3）预应力混凝土用热处理钢筋预应力混凝土用热处理钢筋的规格及力学性能应符合GB4463-84标准的规定。
见图1.3-6。
表1.3-1 PC 钢棒力学性能4）PC 钢棒PC 钢棒系预应力混凝土用钢棒之简称，也叫管桩钢丝。
其外形见图1.3-7，公称直径有7.1mm、9.0mm、10.7mm 和12.6mm 四种，其力学性能应符合YB/T111-1997标准的规定。
空心方桩与管桩性能比较空心方桩按混凝土的登记强度及混凝土承载截面的大小可分为：①预应力混凝土空心方桩（KFZ）；②预应力高强混凝土空心方桩（HKFZ）；③薄壁预应力混凝土空心方桩（TKFZ）；其中TKFZ主要用于纯摩檫桩为主的地质，而HKFZ主要用于高层建筑上或有高耐腐蚀要求的地质情况，KFZ与TKFZ的混凝土强度等级为C60，HKFZ的混凝土强度等级为C80。
空心方桩的外边长主要有300×300～1000×1000，以每50为增量。
相对于其它桩型，特别是预应力混凝土管桩而言，其突出的优点在：①外表面积大且成方型或多边角型，在土层中桩体与土的休止角比圆型的外表大得多，这就意味着空心方桩比管桩在同等地质条件下能获得更大的承载力，为工程省下大量的基础资金；②从下表的对比情况看，350的空心方桩的桩本身承载力要相当于500外径的厚壁管桩，每KN承载力造价要低于预应力混凝土管桩，这意味着设计人员在同样的设计承载力下可优选方桩，而350的空心方桩市场售价比500外径的厚壁管桩要小，可省下一大笔材料费；③方桩的理论计算抗剪力是同等管桩的2-3倍，据日本建设省的实际测试，是管桩的4.5倍，这说明空心方桩的抗震性能非常优越，很值得在多震的区域及高层建筑、大面积地下室的建筑物基础中推广使用；④空心方桩继承并发扬了原有混凝土方桩施工破损率低的特点，高强混凝土配上方形的头部，比管桩有更好的耐冲击性能，和小得多的桩头破损率；方形比圆形有更大的焊接周长，充分保证每节桩之间的有效焊接强度，大大减小了方桩在施工中出现接头脱焊或位移现象，使成桩质量更优；⑤方桩的外形更容易开发出非焊接的快速连接头，能真正做到全天候施工，施工更快捷，可避免在高地下水位中出现焊接桩头开裂现象。
空心方桩的使用，因其诸多优点，必将为市场所接受，并得到推广使用。
日本，作为管桩的发明者，从20世纪60年代起大量推广使用，近年来，其管桩的使用逐年减小，2004年全国使用管桩不到500万米；而从2000年开发出新型方桩以来使用量已经占所有桩型的40%，可见方桩的优势。
