预应力混凝土用钢丝及钢绞线

预应力钢丝和预应力钢绞线的区别有哪些？预应力钢丝和预应力钢绞线都是应用于混凝土结构中的预应力材料，两者都具备预应力的作用，但是它们之间也存在着一些不同点，本文将会从材质、规格、使用场合等方面详细介绍两者的不同之处。

材质的不同•预应力钢丝：预应力钢丝通常采用高强度冷拔钢丝，材质一般为SWRH82B，其屈服强度一般为1860Mpa。

相对于预应力钢绞线而言，预应力钢丝更加柔软，易于加工，也更加适合于一些特殊的预应力构件的制作。

•预应力钢绞线：采用的材质为低松弛抗拉强度为1860MPa的钢丝，多为6mm-7mm压扭缠绕而成，由于规格大，其防腐层也相对完善，因此更加适合于大跨度、超高层建筑等场合的使用。

规格的不同•预应力钢丝：预应力钢丝的规格通常为5mm-16mm，其中以7mm、9mm、11mm较为常见。

不过对于一些特殊预应力构件，也可以进行定制生产，规格更加灵活。

•预应力钢绞线：预应力钢绞线的规格相对于预应力钢丝较大，一般为6mm-12.7mm，其中最常用的规格为9.3mm、12.5mm、15.7mm。

使用场合的不同•预应力钢丝：预应力钢丝一般用于小跨度混凝土结构，如隧道拱壳、构造物、桥梁、铁路轨道等，也适用于环形结构、薄壁结构以及一些较为特殊的预应力构件。

由于预应力钢丝可根据具体的设计要求进行定制，因此其应用范围更广。

•预应力钢绞线：预应力钢绞线规格较大，更适合于大跨度、超高层以及大型工程中的使用，如高速公路、大型桥梁、电厂、核电站等混凝土结构中进行预应力加固。

由于钢绞线的使用需要进行一系列的工序，因此其生产成本较高。

结论总之，预应力钢丝和预应力钢绞线虽然都能够起到预应力加固作用，但是它们在材质、规格、使用场合等方面还是存在很大的区别。

因此在工程设计和生产中，应根据具体的需求、材料、成本等因素进行选择。

预应力混凝土用钢绞线GB／T 5224－1995国家技术监督局1995－10－10批准1996－03－01实施前言本标准是根据国际标准ISO 6934—1：1991(E）与ISO 6934—4:1991（E)，对GB 5224—85进行修定的，技术内容等效采用ISO 6934—4:1991(E).本标准在GB 5224—85的基础上,增加了1×2,1×3两种结构钢绞线，1×7结构钢绞线也按ISO 6934—4:1991(E)分成“标准型"和“模拔型”，提高了强度级别，同时也保留了某些重点用户的专用产品，重新制定了伸长率试验方法，并对电接头做了新的规定.本标准从生效之日起，代替GB 5224—85，但GB 5224-85可延长三年使用。

本标准的附录A、附录B都是标准的附录。

本标准由中华人民共和国冶金工业部提出。

本标准冶金工业部信息标准研究院归口.本标准由天津市预应力钢丝一厂，新华金属制品有限公司负责起草.本标准主要起草人:吴汝霖、段建华、彭继民、王芳、翟巧玲、封文华.本标准1985年7月18日首次发布。

1 范围本标准规定了预应力混凝土用钢绞线的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书等。

本标准适用于由圆形断面钢丝捻成的做预应力混凝土结构、岩土锚固等用途的钢绞线。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性.GB 228—87 金属拉伸试验方法GB／T 5223-1995 预应力混凝土用钢丝3 分类、代号3．1 预应力钢绞线按捻制结构分为:分类结构用两根钢丝捻制的钢绞线1×2用三根钢丝捻制的钢绞线1×3用七根钢丝捻制的钢绞线1×73．2 预应力钢绞线按其应力松弛性能分为：应力松弛级别代号Ⅰ级松弛ⅠⅡ级松弛Ⅱ4 尺寸、外形、重量及允许偏差4．1 预应力钢绞线的截面形状如图1、图2、图3所示.图1 1×2结构钢绞线图2 1×3结构钢绞线图3 1×7结构钢绞线Dg—钢绞线直径,mm；d0-中心钢丝直径，mm；d-外层钢丝直径，mm;A—1×3结构钢绞线测量尺寸，mm注:图1、图2、图3预应力钢绞线截面图。

一．目的检测预应力混凝土用钢丝的性能指标，指导检测人员按规程正确操作，保证检测结果科学准确。

二．检测参数及执行标准表面质量、尺寸、每米质量、拉伸试验。

执行标准：GB/T228 金属拉伸试验方法GB/T238 金属线材反复弯曲试样方法GB/T239 金属线材扭转试验方法GB/T2103 钢丝验收、包装、标志及质量证明书的一般规定GB/T10120-1996 金属应力松弛试验方法GB/T17505 钢及钢产品交货一般技术要求YB/T146 预应力钢丝及钢绞线用热轧盘条YB/T170 制丝用非合金钢盘条三．适用范围适用于工业与民用建筑的预应力混凝土用钢丝。

四．职责检测人员必须认真执行国家标准，按操作规程做好检测工作,整理数据记录,编制报告,并给出等级结果的判定。

五．样本大小及抽样方法1、表面：逐盘。

2、外观尺寸：逐盘。

3、消除应力钢丝伸直性：每盘1根，每根1米。

4、抗拉强度：每盘1根。

5、规定非比例伸长应力：每批3根。

6、最大力下总伸长率：每批3根。

7、断后伸长率：每盘1根。

8、弯曲：每盘1根。

9、扭转：每盘1根。

10、断面收缩率：每盘1根。

11、镦头强度：每批3根。

12、应力松弛性能：每合同批不小于1根。

取样部位：在每（任一）盘中任意一端截取。

六．仪器设备60吨试验机七．环境条件试验一般在室温10℃～35℃范围内进行。

八．试验步骤及数据处理1．表面检验：表面质量用目视检查。

2．外形尺寸检验：①钢丝直径应用分度值为0.01mm的量具测量，在任何部位同一截面两个垂直方向上测量②螺旋肋钢丝的导程，刻痕钢丝的刻痕长度、节距应沿钢丝轴线方向测量，螺旋肋钢丝的肋宽应在螺旋肋法向上测量③每米质量测量：钢丝单位质量应采用如下方法：取3根长度不小于500mm的钢丝，每根钢丝长度测量精确至1mm，称量每根钢丝的质量，精确至0.1g，然后按式（1）计算每根钢丝的单位质量。

L mM⨯=1000 (1)式中:M—钢丝单重，单位为克/米（g/m）；L—钢丝长度，单位为毫米（mm）。

预应力混凝土用钢绞线1 范围本标准规定了预应力混凝土用钢绞线的分类、尺寸呢、外形、质量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。

本标准适用于由冷拉光园钢丝及刻痕钢丝捻制的用于预应力混凝土结构的钢绞线（以下简称钢绞线）。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 228 金属材料室温拉伸试验方法GB/T 5223 预应力混凝土用钢丝GB/T 10120—1996 金属应力松弛试验方法GB/T 175005 钢及钢产品交货一般技术要求YB/T 146 预应力钢丝及钢绞线用热轧盘条YB/T 170 制丝用非合金钢盘条3 术语和定义下列术语和定义适用于本标准3.1标准型钢绞线standard strand由冷拉光园钢丝捻制成的钢绞线。

3.2刻痕钢绞线indented strand由刻痕钢丝捻制成的钢绞线。

3.3模拔型钢绞线compact strand捻制后再经冷拔成的钢绞线。

3.4公称直径nominal diameter钢绞线外接圆直径的名义尺寸。

3.5稳定化处理stabilizing treatment为减少应用时的应力松弛，钢绞线在一定张力下进行的短时热处理。

4 分类和标记4.1 分类与代号钢绞线按结构分为5类，其代号为：用两根钢丝捻制的钢绞线1×2用三根钢丝捻制的钢绞线1×3用三根刻痕钢丝捻制的钢绞线1×3 I用七根钢丝捻制的标准型钢绞线1×7用七根钢丝捻制又经过模拔的钢绞线（1×7）C4.2 标记4.2.1 标记内容按本标准交货的产品标记应包括下列内容：预应力钢绞线，结构代号，公称直径，强度级别，标准号。

预应力混凝土用钢绞线1、概述 ①、定义钢绞线是钢厂用优质碳素结构钢经过冷加工，再经回火和绞捻等加工而成的，塑性好、无接头、使用方便，专供预应力混凝土结构使用的钢材。

②、钢绞线产品标准GB/T5224-2003预应力混凝土用钢绞线 ③、钢绞线的分类 有以下3类A 、标准型钢绞线----由冷拉光圆钢丝捻制成的钢绞线。

B 、刻痕钢绞线----由刻痕钢丝捻制成的钢绞线。

C 、模拔型钢绞线----捻制后再经冷拔成的钢绞线。

④、钢绞线的结构 有以下3种A 、1×2结构B 、1×3结构C 、1×7结构图1 钢绞线结构图⑤、钢绞线的代号有以下5种A、用两根钢丝捻制的钢绞线 1×2B、用三根钢丝捻制的钢绞线 1×3C、用三根刻痕钢丝捻制的钢绞线 1×3ⅠD、用七根钢丝捻制的标准型钢绞线 1×7E、用七根钢丝捻制又经模拔的钢绞线 (1×7)C⑥、钢绞线的标记应包括下列5项内容：预应力钢绞线，结构代号，公称直径，强度级别，标准号示例：A、公称直径为15.20mm，强度级别为1860MPa的七根钢丝捻制的标准型钢绞线其标记为：预应力钢绞线1×7-15.20-1860-GB/T5224-2003B、公称直径为8.74mm，强度级别为1670MPa的三根刻痕钢丝捻制的钢绞线其标记为：预应力钢绞线1×3Ⅰ-8.74-1670-GB/T5224-2003C、公称直径为12.70mm，强度级别为1860MPa的七根钢丝捻制又经模拔的钢绞线其标记为：预应力钢绞线(1×7)C–12.70-1860-GB/T5224-2003⑦、钢绞线的尺寸、外形、质量及允许偏差钢绞线的尺寸及允许偏差、每米参考质量应符合GB/T5224-2003表1～3的规定。

钢绞线的外形见图1。

钢绞线的盘重：每盘卷钢绞线质量不小于1000kg,允许有10%的盘卷质量小于1000kg,但不能小于300kg。

第二分册建筑材料第一篇见证取样类检测8、预应力钢绞线、锚夹具习题预应力(钢绞线、钢丝、精轧螺纹钢)一、填空题1 预应力钢丝是采用直径13mm的82B盘条通过拉拔工艺而成的钢丝，具有强度高、塑性好、松弛性能低以及屈服强度高等特点，强度级别有、、等，主要应用于水泥制品。

2 高强度预应力钢丝包括、、及，直径有φ3、φ4、φ5、φ6、φ7多种。

3 预应力混凝土用钢绞线是采用82B盘条通过拉拔工艺而成φ5钢丝，然后再由多根钢丝以一定的捻距捻制而成。

其中有、及钢绞线。

捻向又分和。

广泛应用于工业、民用建筑、桥梁、核电站、水利、港口设施等建设工程。

4 高强精轧螺纹钢筋特点是在其任意截面处都可拧上带有内螺纹的或，避免了焊接。

连接锚固简便，常用的直径有和两种。

其强度等级有：、、等强度系列。

5 钢绞线应成批验收，每批钢绞线应由、、捻制的钢绞线组成。

每批重量不大于吨。

6 测量1×7结构钢绞线最大力总伸长率的原始标距Lo国标规定应≥mm；美国标准规定Lo≥mm，最大力总伸长率规定不小于%。

7 钢绞线的直径应用分度值为mm的量具测量，在同一截面不同方向上测量次取平均值。

8 钢绞线的弹性模量为GPa，但不作为交货条件。

9 钢绞线松驰试验时的环境温度为。

10 钢绞线屈服强度与极限抗拉强度之比，即屈强比：应不小于%。

11 钢绞线的捻向分为和两种，需在合同中注明。

12 钢绞线的捻距为钢绞线公称直径的倍。

13 标准型钢绞线是由捻制成的钢绞线，刻痕钢绞线是由捻制成的钢绞线。

模拔型钢绞线是捻制后再经的钢绞线。

钢绞线的捻向一般捻，捻需在合同中注明。

14 检测机构应当坚持独立、公正的第三方地位，在承接业务、和过程中，应当不受任何单位和个人的干预和影响，确保检测工作的独立性和公正性。

15 成品钢绞线应用切割，切断后应不，如离开原来位置，可以用手到原位。

16 钢绞线交货时应包括：、、、。

钢绞线每盘卷质量不小于，允许有的盘卷质量小于1000kg，但不能小于。

预应力混凝土用钢绞线（GB/T5224-1995）(1)分类见表7-232。

表7-232 预应力混凝土用钢绞线的分类
(2)尺寸规格见表2、表234～表236。

图2 预应力混凝土用钢绞线的结构
a)1×2结构钢绞线b)1×3结构钢绞线c)1×7结构钢绞线D，-钢绞线直径(mm) d。

-中心钢丝直径(mm)d～外层钢线直径(mm) A-1×3结构钢绞线测量尺寸(mm)
表234 1×2结构钢绞线尺寸及允许偏差
表235 1×3结构钢绞线尺寸及允许偏差
表237 预应力混凝土用钢绞线的力学性能
注：1.I级松弛即普通松弛级，Ⅱ级松弛即低松弛级，它们分别适用所有钢绞线。

2.屈服负荷不小于整根钢绞线公称最大负荷的85%。

(4)用途适用于做预应力混凝土结构、岩土锚固等。

适于作大型建筑、公路或铁路桥梁等大跨度预应力混凝土构件的预应力钢筋。

预应力钢绞线标准预应力钢绞线是一种用于预应力混凝土结构中的重要材料，其质量直接影响着预应力混凝土结构的安全性和可靠性。

因此，对预应力钢绞线的标准化管理显得尤为重要。

首先，预应力钢绞线的材质应符合国家标准，一般采用优质的低松驰钢丝作为原材料，经过拉拔、扭绞、预应力处理等工艺加工而成。

在材质选择上，需要考虑钢丝的抗拉强度、弹性模量、腐蚀防护等指标，以确保其符合预应力混凝土结构的设计要求。

其次，预应力钢绞线的外观质量也是至关重要的。

在生产过程中，需要对钢丝的表面进行除锈处理，并采用适当的防腐涂层进行保护，以防止在使用过程中出现锈蚀现象。

同时，对钢绞线的直径、扭距、扭向、弯曲度等几何尺寸也需要进行严格的控制，以确保其在使用过程中能够正常传递预应力。

另外，预应力钢绞线的技术性能也是标准化管理的重点。

在生产过程中，需要对钢丝的拉伸性能、扭转性能、蠕变性能等进行全面检测，以确保其符合国家标准和行业标准的要求。

同时，还需要对预应力钢绞线的疲劳性能、耐腐蚀性能、接头可靠性等进行全面评估，以确保其在使用过程中能够长期保持良好的技术性能。

此外，预应力钢绞线的使用规范也是标准化管理的重要内容。

在预应力混凝土结构中，预应力钢绞线的张拉、锚固、预应力捆绑等施工工艺都需要严格按照相关标准和规范进行操作，以确保预应力钢绞线能够正常发挥预应力作用，同时保证施工安全和质量。

总的来说，预应力钢绞线作为预应力混凝土结构中的重要材料，其标准化管理对于提高预应力混凝土结构的安全性和可靠性具有重要意义。

只有严格按照国家标准和行业标准对预应力钢绞线的材质、外观质量、技术性能和使用规范进行管理，才能够保证预应力混凝土结构的施工质量和使用性能，从而更好地为工程建设和社会发展提供保障。

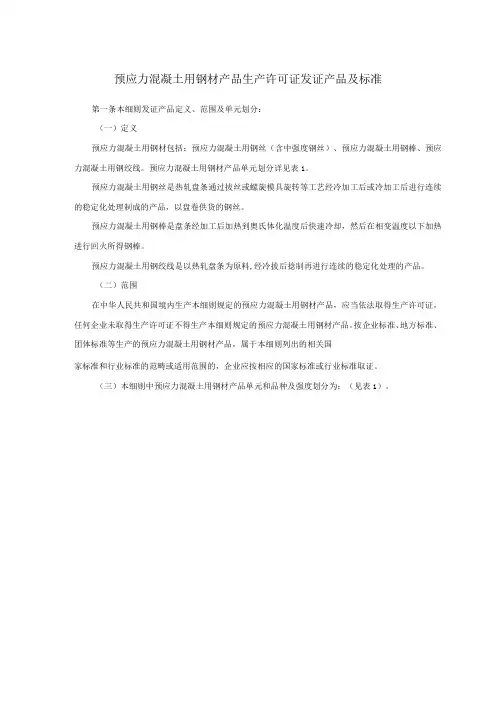

预应力混凝土用钢材产品生产许可证发证产品及标准第一条本细则发证产品定义、范围及单元划分：
（一）定义
预应力混凝土用钢材包括：预应力混凝土用钢丝（含中强度钢丝）、预应力混凝土用钢棒、预应力混凝土用钢绞线。

预应力混凝土用钢材产品单元划分详见表1。

预应力混凝土用钢丝是热轧盘条通过拔丝或螺旋模具旋转等工艺经冷加工后或冷加工后进行连续的稳定化处理制成的产品，以盘卷供货的钢丝。

预应力混凝土用钢棒是盘条经加工后加热到奥氏体化温度后快速冷却，然后在相变温度以下加热进行回火所得钢棒。

预应力混凝土用钢绞线是以热轧盘条为原料,经冷拔后捻制再进行连续的稳定化处理的产品。

（二）范围
在中华人民共和国境内生产本细则规定的预应力混凝土用钢材产品，应当依法取得生产许可证，任何企业未取得生产许可证不得生产本细则规定的预应力混凝土用钢材产品。

按企业标准、地方标准、团体标准等生产的预应力混凝土用钢材产品，属于本细则列出的相关国
家标准和行业标准的范畴或适用范围的，企业应按相应的国家标准或行业标准取证。

（三）本细则中预应力混凝土用钢材产品单元和品种及强度划分为：（见表1）。

业后置现场审查应按照新标准要求进行。

预应力砼用钢绞线1.现行标准：GB/T 5224-2014本标准代替GB/T5224-2003《预应力混凝土用钢绞线》，与GB/T5224-2003相比主要技术内容变化如下：—增加了19丝钢绞线类别、规格、强度级别；—增加了7丝钢绞线的规格；—规定了最大力的最大值，取消供方每一次交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa；—将松弛试验初始力由特征最大力百分比改为实际最大力百分比，增加如无特殊要求只进行初始为70%实际最大力Fma的松弛试验，取消原初始力为60%最大力的要求；—%屈服力值由不小于整根钢绞线公称最大力Fm的90%改为应在整根钢绞线实际最大力Fma的88%~95%范围内；—增大了部分规格钢绞线的盘径，增加重量偏差要求；—增加了钢绞线特征值附录。

本标准使用重新起草法参考 ISO 6934-4；1991《预应力混凝土用钢第4 部分：钢绞线》编制，与ISO 6934 第 4 部分的一致性程度为非等效，主要差异如下：—增加了强度级别，调整了规格；—增加了刻痕钢绞线品种；—调整了屈强比范围；—规定了最大力的最大值；—增加了附录 A。

分类与代号钢绞线按结构分为8类。

其代号为:1)用两根钢丝捻制的钢绞线 1X22)用三根钢丝捻制的钢绞线 1X33)用三根刻痕钢丝捻制的钢绞线 1X3I4)用七根钢丝捻制的标准型钢绞线 1X75)用六根刻痕钢丝和一根光圆中心钢丝捻制的钢绞线1X7I6)用七根钢丝捻制又经模拔的钢绞线 (1X7)C7)用十九根钢丝捻制的1+9+9西鲁式钢绞线 1X19S8)用十九根钢丝捻制的1+6+6/6瓦林吞式钢绞线 1X19W标记标记内容按本标准交货的产品标记应包含下列内容:a)预应力钢绞线；b)结构代号；c)公称直径；d)强度级别；e)标准编号。

标记示例示例 1：公称直径为，抗拉强度为1860MPa的七根钢丝捻制的标准型钢绞线标记为：预应力钢绞线T 5224—2014示例 2：公称直径为，抗拉强度为1720MPa的三根刻痕钢丝捻制的钢绞线标记为：预应力钢绞线T 5224—2014钢丝捻制又经模拔的钢绞线标记为：预应力钢绞线（1X7）T 5224—2014示例4：公称直径为，抗拉强度为1860MPa的十九根钢丝捻制的西鲁式钢绞线标记为：预应力钢绞线T 5224—20145订货内容按本标准订货的合同应包含以下主要内容：a)本标准编号；b)产品名称；c)强度级别；d)结构代号；e)钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）；f)用途；g)其他要求。

预应⼒砼⽤钢绞线预应⼒砼⽤钢绞线1.现⾏标准：GB/T 5224-2014本标准代替GB/T5224-2003《预应⼒混凝⼟⽤钢绞线》，与GB/T5224-2003相⽐主要技术内容变化如下：—增加了19丝钢绞线类别、规格、强度级别；—增加了7丝钢绞线的规格；—规定了最⼤⼒的最⼤值，取消供⽅每⼀次交货批钢绞线的实际强度不能⾼于其抗拉强度级别200MPa；—将松弛试验初始⼒由特征最⼤⼒百分⽐改为实际最⼤⼒百分⽐，增加如⽆特殊要求只进⾏初始为70%实际最⼤⼒Fma的松弛试验，取消原初始⼒为60%最⼤⼒的要求；—0.2%屈服⼒Fpo.2值由不⼩于整根钢绞线公称最⼤⼒Fm的90%改为应在整根钢绞线实际最⼤⼒Fma的88%~95%范围内；—增⼤了部分规格钢绞线的盘径，增加重量偏差要求；—增加了钢绞线特征值附录。

本标准使⽤重新起草法参考 ISO 6934-4；1991《预应⼒混凝⼟⽤钢第4 部分：钢绞线》编制，与ISO 6934 第 4 部分的⼀致性程度为⾮等效，主要差异如下：—增加了强度级别，调整了规格；—增加了刻痕钢绞线品种；—调整了屈强⽐范围；—规定了最⼤⼒的最⼤值；—增加了附录 A。

2.1分类与代号钢绞线按结构分为8类。

其代号为:1)⽤两根钢丝捻制的钢绞线 1X22)⽤三根钢丝捻制的钢绞线 1X33)⽤三根刻痕钢丝捻制的钢绞线 1X3I4)⽤七根钢丝捻制的标准型钢绞线 1X75)⽤六根刻痕钢丝和⼀根光圆中⼼钢丝捻制的钢绞线1X7I6)⽤七根钢丝捻制⼜经模拔的钢绞线 (1X7)C7)⽤⼗九根钢丝捻制的1+9+9西鲁式钢绞线 1X19S8)⽤⼗九根钢丝捻制的1+6+6/6⽡林吞式钢绞线 1X19W 4.2 标记4.2.1 标记内容按本标准交货的产品标记应包含下列内容:a)预应⼒钢绞线；b)结构代号；c)公称直径；d)强度级别；e)标准编号。

4.2.2 标记⽰例⽰例 1：公称直径为15.20mm，抗拉强度为1860MPa的七根钢丝捻制的标准型钢绞线标记为：预应⼒钢绞线1X7-15.20-1860-GB/T 5224—2014⽰例 2：公称直径为8.70mm，抗拉强度为1720MPa的三根刻痕钢丝捻制的钢绞线标记为：预应⼒钢绞线1X3I-8.70-1720-GB/T 5224—2014钢丝捻制⼜经模拔的钢绞线标记为：预应⼒钢绞线（1X7）C-12.70-1860-GB/T 5224—2014⽰例4：公称直径为21.8mm，抗拉强度为1860MPa的⼗九根钢丝捻制的西鲁式钢绞线标记为：预应⼒钢绞线1X19S-21.80-1860-GB/T 5224—2014 5订货内容按本标准订货的合同应包含以下主要内容：a)本标准编号；b)产品名称；c)强度级别；d)结构代号；e)钢绞线尺⼨、长度（或盘径）及重量（或数量、或盘重）；f)⽤途；g)其他要求。

预应力混凝土用钢绞线结构分类
根据钢绞线的结构形式和用途，预应力混凝土用钢绞线可以分为以下几类：
1. 预应力混凝土用普通绞线：由经过预应力处理的钢丝或钢丝绞线组成，常用于一般预应力构件，如梁、板等。

2. 预应力混凝土用扭转绞线：由多股钢丝预应力绞合而成的绞线，通常由3至7股钢丝组成，适用于受剪力较大的构件，如柱、框架等。

3. 预应力混凝土用螺旋绞线：由扭转绞线通过螺旋机械串接而成，常用于大跨度梁、拱桥等特殊结构。

4. 预应力混凝土用钢绞线束：由多股扭转绞线通过钢绞线束钢鞘包覆而成，常用于大体积、高强度或高层建筑的预应力构件。

5. 预应力混凝土用钢丝带：由多股钢丝通过特殊设备织成薄带状结构，适用于大跨度的预应力构件，如悬索桥等。

这些分类仅是一种常见的方式，实际上还有其他根据不同的特性和用途进行的分类。

我国预应力钢绞线执行的标准1.钢绞线的相关概念：用配制好的钢丝在机器上按规定一次多根捻制成绞线称钢绞线。

钢绞线种类和用途：钢绞线根据配制的钢丝不同及用途不同可分为：镀锌钢绞线，预应力混凝土用钢绞线，铝包钢绞线，本文主要谈的是预应力混凝土用钢绞线在我国的执行标准。

预应力混凝土用钢绞线：预应力钢绞线是由圆形断面钢丝捻成的做预应力混凝土结构、岩土锚固等用途的钢绞线。

a、根据预应力钢绞线的捻制结构分为12、13、17三种；b、根据应力松弛性能分为Ⅰ级(普通松弛级)，Ⅱ级(低松弛级)。

2.规格及外观质量新桥预应力钢绞线表面不得带有润滑剂、油渍等降低钢绞线与混凝土粘结力的物质。

钢绞线表面允许有轻微的浮锈，但不得锈蚀成肉眼可见的麻坑。

3.化学成分检验(1)钢绞线的化学成分一般不作规定。

由于用作生产钢丝的各种规格、牌号的盘条已检验化学成份，并符合国家标准。

4.物理性能检验(1)力学性能。

预应力混凝土钢绞线力学性能指标为：最大负荷、伸长率、屈服负荷、松弛率。

其试验结果应符合GB/T5224—1995所规定的数值。

5.包装一般情况新桥各种钢绞线均应成盘交货。

根据双方协议可加防潮纸、麻布、塑编布等补充包装。

6.主要生产厂及输往国家、地区(1)我国主要的出口产地为辽宁、天津、上海、江苏、山东、四川等省市的钢铁企业。

主要销往日本、澳大利亚、新加坡、菲律宾等国家。

出口商品质量稳定。

(2))我国主要从韩国、西班牙、德国等国进口预应力钢绞线，进口的预应力钢绞线曾发现松弛率指标不合格现象。

而国内钢绞线主要生产地在天津地区，还有湖南地区，如湘钢，新桥等品牌，都具有不错的市场反响。

7.常用标准(1)GB/T5224-1995 预应力混凝土用钢绞线(4)ASTMA416-1996 预应力混凝土用无涂层七丝钢绞线标准技术条件(5)BS5896-1980 预应力混凝土用高强度钢丝及钢绞线(7)AS1222.1-1992 钢绞线及架空裸导线。

预应力砼用钢绞线1.现行标准：GB/T 5224-2014本标准代替GB/T5224-2003《预应力混凝土用钢绞线》，与GB/T5224-2003相比主要技术内容变化如下：—增加了19丝钢绞线类别、规格、强度级别；—增加了7丝钢绞线的规格；—规定了最大力的最大值，取消供方每一次交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa；—将松弛试验初始力由特征最大力百分比改为实际最大力百分比，增加如无特殊要求只进行初始为70%实际最大力Fma的松弛试验，取消原初始力为60%最大力的要求；—0.2%屈服力F po.2值由不小于整根钢绞线公称最大力Fm的90%改为应在整根钢绞线实际最大力Fma的88%~95%范围内；—增大了部分规格钢绞线的盘径，增加重量偏差要求；—增加了钢绞线特征值附录。

本标准使用重新起草法参考 ISO 6934-4；1991《预应力混凝土用钢第4 部分：钢绞线》编制，与ISO 6934 第 4 部分的一致性程度为非等效，主要差异如下：—增加了强度级别，调整了规格；—增加了刻痕钢绞线品种；—调整了屈强比范围；—规定了最大力的最大值；—增加了附录 A。

2.1分类与代号钢绞线按结构分为8类。

其代号为:1)用两根钢丝捻制的钢绞线 1X22)用三根钢丝捻制的钢绞线 1X33)用三根刻痕钢丝捻制的钢绞线 1X3I4)用七根钢丝捻制的标准型钢绞线 1X75)用六根刻痕钢丝和一根光圆中心钢丝捻制的钢绞线1X7I6)用七根钢丝捻制又经模拔的钢绞线(1X7)C7)用十九根钢丝捻制的1+9+9西鲁式钢绞线1X19S8)用十九根钢丝捻制的1+6+6/6瓦林吞式钢绞线 1X19W4.2 标记4.2.1 标记内容按本标准交货的产品标记应包含下列内容:a)预应力钢绞线；b)结构代号；c)公称直径；d)强度级别；e)标准编号。

4.2.2 标记示例示例 1：公称直径为15.20mm，抗拉强度为1860MPa的七根钢丝捻制的标准型钢绞线标记为：预应力钢绞线1X7-15.20-1860-GB/T 5224—2014示例 2：公称直径为8.70mm，抗拉强度为1720MPa的三根刻痕钢丝捻制的钢绞线标记为：预应力钢绞线1X3I-8.70-1720-GB/T 5224—2014钢丝捻制又经模拔的钢绞线标记为：预应力钢绞线（1X7）C-12.70-1860-GB/T 5224—2014示例4：公称直径为21.8mm，抗拉强度为1860MPa的十九根钢丝捻制的西鲁式钢绞线标记为：预应力钢绞线1X19S-21.80-1860-GB/T 5224—20145订货内容按本标准订货的合同应包含以下主要内容：a)本标准编号；b)产品名称；c)强度级别；d)结构代号；e)钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）；f)用途；g)其他要求。
