电视机开关电源原理
电视机开关电源的原理是通过改变电路中的导通和断开状态来控制电流的流动，以实现电视机的启动和关闭。
在电视机开关电源的电路中，通常会使用开关元件，如晶体管或继电器。
当开关处于导通状态时，电流可以顺利地通过电路中的各个部件，从而使电视机正常工作。
而当开关处于断开状态时，电流被阻止在开关处流动，从而使电视机断开电源，停止工作。
在电视机电路中，还会配置一些保护电路，以确保电视机和使用者的安全。
例如，过流保护电路可以在电流超过一定数值时自动切断电源，避免电路元件过热或损坏，甚至引发火灾。
温度保护电路可以在温度过高时自动切断电源，避免电视机过热。
此外，电视机开关电源还通常包括一个电源管理模块，用于监测电源输入的电压和频率，并调整输出电源的稳定性和纹波程度。
它可以通过反馈回路来实现自动调节，以确保电视机在不同电源条件下都能正常工作。
总的来说，电视机开关电源的原理是通过开关元件的导通和断开状态以及相应的保护电路和电源管理模块，来控制电流的流动和电视机的启动和关闭。
这样可以为电视机提供稳定的电源，并保护电视机和使用者的安全。
彩色电视开关电源原理彩色电视开关电源原理是指彩色电视机在使用过程中，通过电源开关来控制电源的通断，实现电视机的启动与关闭。
在彩色电视开关电源的设计中，包括了开关电源的基本原理和电视机电路的配套设计。
彩色电视机的开机原理主要是通过开关电源提供稳定的直流电源给各个电路板，从而使电视机能正常工作。
开关电源是指采用开关器件（例如MOSFET、IGBT 等）来使电源转换为高频交流电源，进而通过变压器和滤波电路将其转换为稳定的直流电源的一种电源供电方式。
彩色电视开关电源通常由输入滤波电路、整流电路、功率因数校正电路、开关转换电路、输出滤波电路和控制保护电路等组成。
首先，输入滤波电路用于滤除电网输入电源中的高频干扰和电压波动，保证电源的稳定性和安全性。
然后，整流电路采用整流桥等器件将输入电源的交流电转换为直流电。
紧接着，功率因数校正电路用于提高电源的功率因数，减小对电网的干扰，提高能源利用率。
接下来，开关转换电路通过开关器件控制输入直流电源的开关状态，使其高频开关，并经过变压器的变压和隔离，从而提供满足电视机各个电路板所需的不同电压和电流的直流电源。
随后，输出滤波电路用于滤除开关转换电路的高频噪声和纹波，使输出的直流电源更加稳定、平滑。
最后，控制保护电路用于监测开关电源的各种工作状态和电压值，实现过压、过流、过载、短路等异常情况的保护和控制。
在彩色电视机的使用中，通过按下开关电源的开关按钮，可以使开关转换电路的开关器件切换工作状态，从而控制彩色电视机的启动或关闭。
总结来说，彩色电视开关电源原理是通过滤波、整流、开关转换和控制保护等电路的配合工作，将电网输入的交流电转换为适应电视机各个部件所需的直流电源，实现电视机的正常启动和关闭。
这样设计的开关电源具有体积小、效率高、工作稳定等优点，被广泛应用于彩色电视机及其他电子产品上。

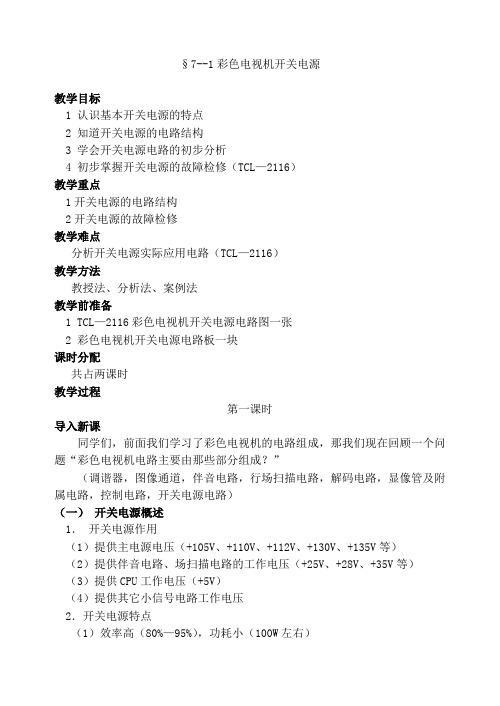

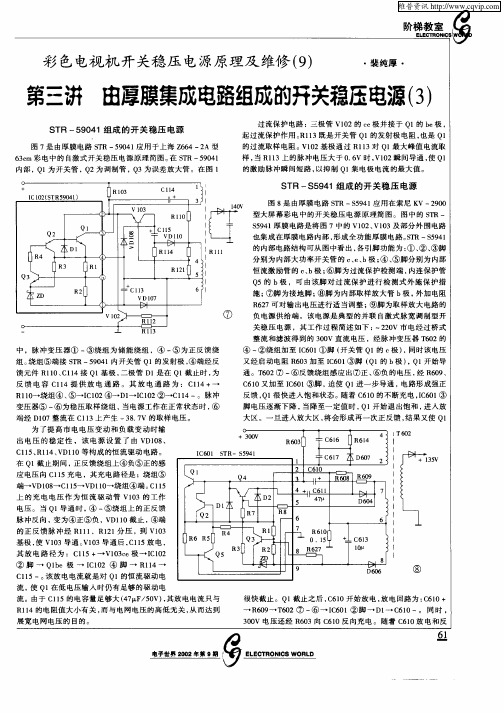

§7--1彩色电视机开关电源教学目标1 认识基本开关电源的特点2 知道开关电源的电路结构3 学会开关电源电路的初步分析4 初步掌握开关电源的故障检修（TCL—2116）教学重点1开关电源的电路结构2开关电源的故障检修教学难点分析开关电源实际应用电路（TCL—2116）教学方法教授法、分析法、案例法教学前准备1 TCL—2116彩色电视机开关电源电路图一张2 彩色电视机开关电源电路板一块课时分配共占两课时教学过程第一课时导入新课同学们，前面我们学习了彩色电视机的电路组成，那我们现在回顾一个问题“彩色电视机电路主要由那些部分组成？”（调谐器，图像通道，伴音电路，行场扫描电路，解码电路，显像管及附属电路，控制电路，开关电源电路）（一）开关电源概述1．开关电源作用（1）提供主电源电压（+105V、+110V、+112V、+130V、+135V等）（2）提供伴音电路、场扫描电路的工作电压（+25V、+28V、+35V等）（3）提供CPU工作电压（+5V）（4）提供其它小信号电路工作电压2．开关电源特点（1）效率高（80%—95%），功耗小（100W左右）（2）允许电网电压变化范围宽（110V—260V）（3）具有不使用电源变压器，滤波电容较小，体积小，重量较轻，机内温升低，稳定性和可靠性较高，容易加入过压、过流保护，保护电路灵敏可靠等优点3.开关电源分类(1)串联型与并联型(按晶体管与储能电感L连接方式)()(2)调宽型和调频型 (按稳压电路的控制方式)(3)自激式和它激式(按启动方式)（二）开关电源的基本构成1.开关电源结构组成部分主要由220V整流滤波电路,开关电路,开关变压器和直流稳压电路等部分组成.2.开关电源结构示意图3.长虹R2118A型机开关电路的方框结构4.特殊元件作业布置课时二（三）开关电源基本工作原理1.基本电路开关管,开关变压器和自激振荡电路使整个电路进入脉冲工作状态,从而利用电~磁`~点的转换,不断地将开关变压器一次的能量转换到二次供给负载;由取样基准.误差放大和脉宽控制等电路组成了一个负反馈闭环控制系统,对输出端电压进行实时监测.通过脉宽控制电路调整开关管导通的宽度(或频率).改变向开关变压器二次转换能量后的多少(保证输出的稳定.)2.稳压电压(1)通过控制开关管的导通(开)和截止(关)时间来实现稳压.(2)开关管基极接有控制电路,它可提供脉冲宽度(或频率)可调的矩形脉冲以控制开关管的导通时间.(3)作用于开关基极的脉冲宽度越大,开关管导通的时间就越长,负载电流就越大,直流输出电压就高.（四）开关电源的故障检修1．开关电源检修时注意事项A.注意人身,仪器及彩色电视机的人身安全B.注意避免扩大故障C.特别注意负载的异常变化2. 开关电源的检修要点A.输入端的“交—直流变换”及检测要点(开关管集电极上有无250—340V的直流电压)B.间振荡部分的“直—交流变换”及检测要点（开关管基极有无-0.1—0.2V的负压）C.输出端的“交—直流变换”及检测要点(输出滤波电容两端的电压+130V)D.稳压调节及检测要点(监测输出端电压,然后微调稳压电路中的可调电阻,观察输出端电压能否重新稳定)3. 开关电源的检修程序小结本节:作业布置:板书设计:。
彩色电视机开关电源电路解析本文以典型的T3877N为例说明彩色电视机开关电源工作原理，其工作原理框图如图1所示，电路原理图如图2所示。
图2-19 T3877N工作原理框图1 T3877N电路原理图图21.启动与自激振荡启动与自激振荡电路如图2-21所示。
合上电源开关，经VC401整流、C401滤波后得到约+300 V的直流电压，此时V402的③脚输出低电平(0 V)，通过接插件XS201的①脚、R235加到VT450的基极，使VT450截止，光电耦合器V401内的发光二极管及光电三极管均截止。
+300 V电压经启动电阻R404、R405给开关管VT401提供启动电流，VT401的集电极电流增大，开关变压器T401的初级感应出上正下负的感应电压，正反馈绕组L2上感应出下正上负的电压，此电压经407∥C410、R406、R417∥C462加到开关管VT401的基极，使VT401迅速饱和，完成开关电源的启动过程。
(1) VT401维持饱和的过程：在开关管VT401饱和期间，其集电极电流不断增大，因而在开关变压器初级绕组L1上产生的感应电压极性不变，L2上感应电压的极性也不变，依靠L2上的感应电压维持着开关管VT401的饱和导通。
(2) VT401由饱和转为截止的过程：当开关管VT401集电极电流增大到一定程度时，开关变压器T401的磁心饱和，磁通增大变慢甚至不变，开关变压器正反馈绕组的感应电压减小，使开关管VT401的基极电流减小，开关管退出饱和状态并进入放大状态。
随之，集电极电流随基极电流的减小而减小，开关变压器的初级绕组L1的感应电压极性反相，L2的感应电压变成上正下负，经C465、R405、R417∥C462、R406、C410，给开关管VT401的基极提供负电压，使开关管很快进入截止状态。
在开关管截止期间，开关变压器次级各绕组的感应电压经整流、滤波给负载提供+135 V、 +25.6 V、 +28 V、 +28 V四路电压。
