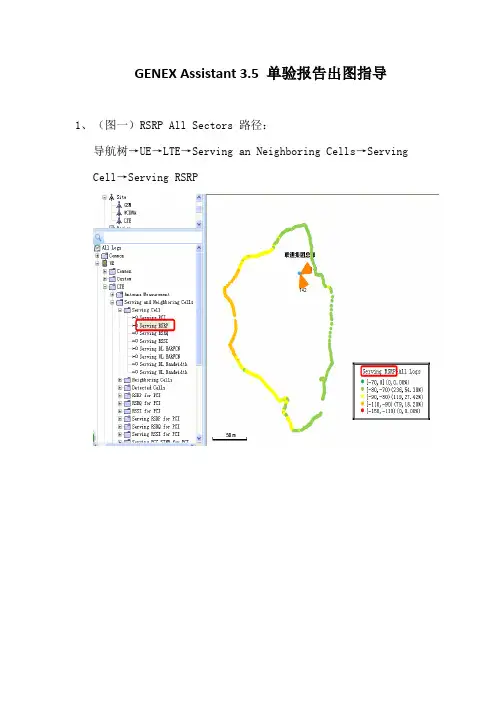

GENEX Assistant 3.5 单验报告出图指导1、（图一）RSRP All Sectors 路径：导航树→UE→LTE→Serving an Neighboring Cells→Serving Cell→Serving RSRP2、（图二）RSRP Sector1 路径：导航树→UE→LTE→Serving an Neighboring Cells→Serving RSRP for PCI→Serving RSRP for PCI xxx3、（图三）RSRP Sector2 路径：导航树→UE→LTE→Serving an Neighboring Cells→Serving RSRP for PCI→Serving RSRP for PCI xxx（注：联通集团总部两小区存在小区接反现象，需进一步核实方位角）4、（图四）RSRP Sector3 路径：（注：该站点无三小区）导航树→UE→LTE→Serving an Neighboring Cells→Serving RSRP for PCI→Serving RSRP for PCI xxx5、（图五）SINR All Sectors 路径：导航树→UE→LTE→Radio Parameter→PCC SINR6、（图六）SINR Sector1 路径：导航树→UE→LTE→Serving an Neighboring Cells→Serving PCC SINR for PCI→Serving PCC SINR for PCI xxx7、（图七）SINR Sector2 路径：导航树→UE→LTE→Serving an Neighboring Cells→Serving PCC SINR for PCI→Serving PCC SINR for PCI xxx8、（图八）SINR Sector3 路径：（注：该站点无三小区）导航树→UE→LTE→Serving an Neighboring Cells→Serving PCC SINR for PCI→Serving PCC SINR for PCI xxx9、（图九）DL Throughput All Sectors路径:导航树→UE→PS Analysis→Session APP ThroughputDL10、（图十）UP ThroughputAll Sectors路径：导航树→UE→PS Analysis→Session APP Throughput UL11、（图十一）DT 切换事件All Sectors 路径：导航树→UE→LTE→Serving an Neighboring Cells→Serving Call →Serving PCI （注：需把切换事件拖进图里）。
1使用GENEX Assistant 3.5软件分析Log信令231、新建工程：4打开GENEX Assistant 3.5，在弹出新建工程窗口中选择LTE，对工程进行命名并选择保存路径：562、导入工参：789103、导入LOG：1112134、解压LOG：1415解压后弹出窗口：16175、KPI指标导出：1819显示KPI列表：202122236、阈值设定：242526修改后：272829SINR阈值设置：303132其他指标阈值调整如RSRP、SINR，可根据DT指导文档进行调整；337、调整图层：343536调整后：37388、异常事件分析：39将异常事件拖入图层中，右侧图层标示Event Layer中会显示异常事件及对应的出现次数：4041双击某个异常事件，在弹出的对话框中点击确定，即弹出分析窗口：424344可根据个人分析习惯对分析窗口进行调整：4546调整后如下：47489、GENEX Assistant后台KPI统计自定义设置操作：49以覆盖率为例：50项目指标定义覆盖率I RSRP>-110dBm&SINR>-3dB比例1）打开GENEX Assistant新建工程后，点击<Tools>,下拉菜单中选择<custom KPI>,如下图5152532）进入<custom KPI>界面，点击左下角<Add>,选择点击<counting KPI>，如下图：54553）通过设置公式：覆盖率=分子/分母；其中分子={-110dbm<RSRP<0dbm}and56{-3db<SINR<50db}的个数；分母={-150dbm<RSRP<0dbm}and57{-20db<SINR<50db}的个数58设置如下图：59分子设置：进行<counting KPI>界面后，在name里命名，然后点击<Add >,进行指标定义，60选择下拉菜单<IE>6162点击<IE>进行里面进行指标 Serving RSRP选择设置，设置好后点击OK。
Assistant使用说明使用GENEX Assistant 3.5软件分析Log信令1、新建工程：打开GENEX Assistant 3.5，在弹出新建工程窗口中选择LTE，对工程进行命名并选择保存路径：2、导入工参：3、导入LOG：4、解压LOG：解压后弹出窗口：5、KPI指标导出：显示KPI列表：6、阈值设定：修改后：SINR阈值设置：其他指标阈值调整如RSRP、SINR，可根据DT指导文档进行调整；7、调整图层：调整后：8、异常事件分析：将异常事件拖入图层中，右侧图层标示Event Layer中会显示异常事件及对应的出现次数：双击某个异常事件，在弹出的对话框中点击确定，即弹出分析窗口：可根据个人分析习惯对分析窗口进行调整：调整后如下：9、GENEX Assistant后台KPI统计自定义设置操作：以覆盖率为例：项目指标定义覆盖率I RSRP>-110dBm&SINR>-3dB比例1）打开GENEX Assistant新建工程后，点击<Tools>,下拉菜单中选择<custom KPI>,如下图2）进入<custom KPI>界面，点击左下角<Add>,选择点击<counting KPI>，如下图：3）通过设置公式：覆盖率=分子/分母；其中分子={-110dbm<RSRP<0dbm}and{-3db<SINR<50db}的个数；分母={-150dbm<RSRP<0dbm}and{-20db<SINR<50db}的个数设置如下图：分子设置：进行<counting KPI>界面后，在name里命名，然后点击<Add >,进行指标定义，选择下拉菜单<IE>点击<IE>进行里面进行指标 Serving RSRP选择设置，设置好后点击OK。
LTE软件使用说明1.软件安装目前测试LTE站点主要是用Probe软件，下面对此软件的安装，使用做一个简单的介绍。
由于本人刚开始使用此软件，对此软件还不是很精通，如有不妥的地方，望各位不吝赐教，不胜感激。
1.1安装概述要使用Probe的各种功能，必须正确的安装Probe软件、GENEX Shared组件。
1.2检查安装环境为了Probe软件的正常安装和运行，用户机器配置需要具备的条件如表1所示。
1.3拷贝软件拷贝如图1安装文件：图11.4安装GENEX Shared组件主程序安装过程会自动调用组件包安装程序。
卸载Probe主程序并不会同时卸载GENEX Shared组件，这是为了保证GENEX系列其他产品可以正常运行。
对于安装过Probe的机器，再次安装Probe时可以跳过GENEX Shared组件的安装，如果安装的是Probe升级版本时，建议同时再次安装GENEX Shared组件，因为GENEX Shared组件可能也需要升级。
安装GENEX Shared组件的步骤如下：步骤1打开图1中的Probe文件夹中的GENEX Shared安装文件，如图2所示，双击“setup.exe”文件，启动安装界面。
图2步骤2 单击“Next”。
步骤3 在协议确认对话框中，单击“Yes”。
步骤4 安装完成后，单击“Finish”。
GENEX Shared安装程序自动安装了以下组件：MapX组件：提供对Map处理的支持。
TeeChart组件：图标界面开发控件。
OWC组件：发布电子表格、图表与数据库到Web的一组控件。
硬件狗加密锁驱动：用于维护版本的授权。
----结束1.5安装Probe软件安装Probe软件的步骤如下(安装新版本前需要卸载旧版本，并且建议删除旧的工程文件)。
步骤1 打开如图3所示的probe文件中的硬狗版软件安装文件，双击“setup.exe”，启动安装界面。
图3步骤2 单击“Next”。
步骤3 在协议确认对话框中，选择“I accept the terms of the license agreement”。
A s s i s t a n t使用说明使用GENEX Assistant 3.5软件分析Log信令1、新建工程：打开GENEX Assistant 3.5，在弹出新建工程窗口中选择LTE，对工程进行命名并选择保存路径：2、导入工参：3、导入LOG：4、解压LOG：解压后弹出窗口：5、KPI指标导出：显示KPI列表：6、阈值设定：修改后：SINR阈值设置：其他指标阈值调整如RSRP、SINR，可根据DT指导文档进行调整；7、调整图层：调整后：8、异常事件分析：将异常事件拖入图层中，右侧图层标示Event Layer中会显示异常事件及对应的出现次数：双击某个异常事件，在弹出的对话框中点击确定，即弹出分析窗口：可根据个人分析习惯对分析窗口进行调整：调整后如下：9、GENEX Assistant后台KPI统计自定义设置操作：以覆盖率为例：项目指标定义覆盖率I RSRP>-110dBm&SINR>-3dB比例1）打开GENEX Assistant新建工程后，点击<Tools>,下拉菜单中选择<custom KPI>,如下图2）进入<custom KPI>界面，点击左下角<Add>,选择点击<counting KPI>，如下图：3）通过设置公式：覆盖率=分子/分母；其中分子={-110dbm<RSRP<0dbm}and{-3db<SINR<50db}的个数；分母={-150dbm<RSRP<0dbm}and{-20db<SINR<50db}的个数设置如下图：分子设置：进行<counting KPI>界面后，在name里命名，然后点击<Add >,进行指标定义，选择下拉菜单<IE>点击<IE>进行里面进行指标 Serving RSRP选择设置，设置好后点击OK。

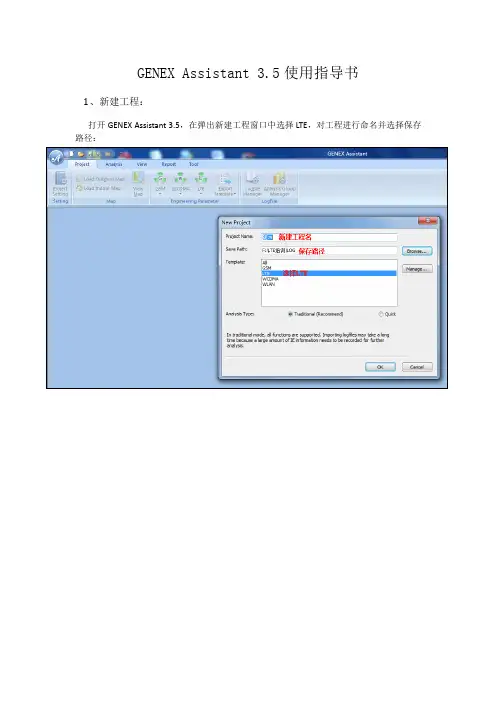

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==assistant3.6指导书篇一：GENEX Assistant 3.5使用指导书GENEX Assistant 3.5使用指导书1、新建工程：打开GENEX Assistant 3.5，在弹出新建工程窗口中选择LTE，对工程进行命名并选择保存路径：2、导入工参：工程模板详见附件：柳州三桥移动宏站工参-201X0806.xlsx3、导入LOG：4、解压LOG：解压后弹出窗口：5、KPI指标导出：显示KPI列表：篇二：assistant(来自:WWw. : assistant3.6指导书 )使用指导书报告写作说明书第一步:打开软件第二部:新建模板: ; ,第三部导入数据:第四部:数据分组进行解压缩统计:注意数据命名好,以便于数据统计不会搞乱:然后分别对数据进行解压:注意的是分别进行解压,不要一次性选择”ALL LOGS”解压篇三：GENEX Assistant 3.5指导书1. GENEX Assistant 3.5软件使用2.1 导入测试数据重新打开华为测试分析软件Assistant，选择之前保存的工程。
点击Assistant的下拉菜单Project（工程）-LogfileManager（log文件管理）-Add Logfile(添加log文件)，添加进需要分析的测试数据。

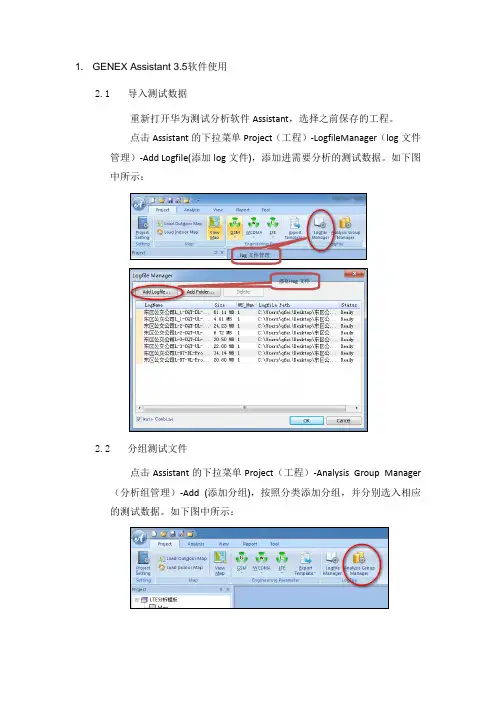

如下图中所示：2.2 分组测试文件点击Assistant的下拉菜单Project（工程）-Analysis Group Manager（分析组管理）-Add (添加分组)，按照分类添加分组，并分别选入相应的测试数据。
如下图中所示：为分类之前，在分析组如下图所示：分好类后，各个测试数据在其所属分组中显示，如下图显示：注:如果不分组测试数据，软件分析数据输出的报表是所有数据合并输出的，只有一份。
1. GENEX Assistant 3.5软件使用2.1导入测试数据重新打开华为测试分析软件Assistant，选择之前保存的工程。
点击Assistant的下拉菜单Project（工程）-LogfileManager（log文件管理）-Add Logfile(添加log文件)，添加进需要分析的测试数据。
如下图中所示：log文件管理添加log文件2.2分组测试文件点击Assistant的下拉菜单Project（工程）-Analysis Group Manager （分析组管理）-Add (添加分组)，按照分类添加分组，并分别选入相应的测试数据。
如下图中所示：为分类之前，在分析组如下图所示：分好类后，各个测试数据在其所属分组中显示，如下图显示：注:如果不分组测试数据，软件分析数据输出的报表是所有数据合并输出的，只有一份。
例如，单独导入1小区CQT下载数据，软件分析得出的平均下载速率是80M/s；而如果导入的是上传下载两个测试数据且没有分组，软件分析得出的平均下载速率就只有40M/s。
也就是说，如果不分组，软件默认是把所有测试数据的时间全部加起来再平均的速率，速率比实际减半。
分组后，软件可以对每一个分组单独进行分析，分别得出报告。
2.3运行分析数据点击Project树状bar菜单，右键点击Analysis Group（分析组）-Run Analysis（运行分析）。
这样，全部数据和分组数据分别进行了分析。
如下图所示：也可以单独分析组进行分析，如下图中所示：软件分析数据，等上几分钟。
2.4导入自定义图例脚本打开Assistant软件后，另存工程，自定义名称。
点击Assistant的下拉菜单Tools（工具）-Import（导入）-Custom（定制）-选择已制作好的“测试图例.xml”脚本文件打开-勾选Legend（图例）-OK导入即可。
图例导入成功后Assistant软件会关闭重启。
如下图所示：选择测试图例.xml脚本文件。
1、新建工程：打开GENEX Assistant 3.5，在弹出新建工程窗口中选择LTE，对工程进行命名并选择保存路径：2、导入工参：3、导入LOG：4、解压LOG：解压后弹出窗口：5、KPI指标导出：显示KPI列表：6、阈值设定：修改后：SINR阈值设置：其他指标阈值调整如RSRP、SINR，可根据DT指导文档进行调整；7、调整图层：调整后：8、异常事件分析：将异常事件拖入图层中，右侧图层标示Event Layer中会显示异常事件及对应的出现次数：双击某个异常事件，在弹出的对话框中点击确定，即弹出分析窗口：可根据个人分析习惯对分析窗口进行调整：调整后如下：9、GENEX Assistant后台KPI统计自定义设置操作：以覆盖率为例：项目指标定义覆盖率I RSRP>-110dBm&SINR>-3dB比例1）打开GENEX Assistant新建工程后，点击<Tools>,下拉菜单中选择<custom KPI>,如下图2）进入<custom KPI>界面，点击左下角<Add>,选择点击<counting KPI>，如下图：3）通过设置公式：覆盖率=分子/分母；其中分子={-110dbm<RSRP<0dbm}and {-3db<SINR<50db}的个数；分母={-150dbm<RSRP<0dbm}and{-20db<SINR<50db}的个数设置如下图：分子设置：进行<counting KPI>界面后，在name里命名，然后点击<Add >,进行指标定义，选择下拉菜单<IE>点击<IE>进行里面进行指标 Serving RSRP选择设置，设置好后点击OK。
在Condition里面会显示刚才RSRP设置围，然后点击<and>键，再点击<IE>,在里面选择PCC SINR 设置，设置后点击ok在Counting Rule界面，可看到刚刚设置Serving RSRP 和PCC SINR的阀值围情况，然后点击<Edit Action>进入<Counting Operation Expression>界面，设置如下，然后点击OK在回到Counting Rule界面，点击0K在回到<counting KPI>界面后，点击OK,分子设置完成。
