(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202110066520.2(22)申请日 2021.01.15(71)申请人 巴彦淖尔市农牧业科学研究院地址 015000 内蒙古自治区巴彦淖尔市临陕公路9公里处(72)发明人 王文义　陈秋菊　王韵斐　王文军　胥福勋　杨东　斯庆米德力　邬晓娟　(51)Int.Cl.A61D 7/00(2006.01)A61M 5/178(2006.01)A61M 5/31(2006.01)A61M 5/315(2006.01)A61M 5/32(2006.01)A61M 5/46(2006.01)(54)发明名称一种兽用注射器(57)摘要本发明公开一种兽用注射器，包括注射器主体、储液筒和前后对应设置的第一手柄以及第二手柄；注射器主体内连接有活塞，活塞后侧连接有活塞轴，注射器主体前端安装有连接管，第一手柄前侧连通有圆筒，圆筒的前端固定连接有基座；圆筒侧壁上通过连接筒连接有针头防护套管，针头防护套管内滑动套设有针头底座，针头底座末端固定安装有针头，针头防护套管上设有针头通孔，针头前端能够穿设于针头通孔内；连接管末端与针头末端连通；注射器主体前端连通有吸液软管，吸液软管穿过圆筒侧壁后连接有储液筒；针头底座远离针头的一端固定安装有握持部。

本发明使注射器可以固定放置到操作台上，便于操作人员找准注射位置，精准注射。

权利要求书1页 说明书4页 附图1页CN 112716649 A 2021.04.30C N 112716649A1.一种兽用注射器，其特征在于：包括注射器主体、储液筒和前后对应设置的第一手柄以及第二手柄；注射器主体内滑动连接有活塞，活塞后侧传动连接有活塞轴，注射器主体前端安装有柔性的连接管，注射器主体末端带有空筒卷边，第一手柄前侧连通有圆筒，注射器主体前后活动连接在圆筒内，圆筒的前端固定连接有基座，空筒卷边与第二手柄固定相连，第一手柄与第二手柄之间连接有弹簧；所述圆筒侧壁上通过水平设置的连接筒固定连接有针头防护套管，所述针头防护套管内滑动套设有针头底座，所述针头底座为内部中空的圆筒状结构，所述针头底座末端固定安装有针头，所述针头防护套管上设有针头通孔，所述针头末端固定设置于所述针头底座上，所述针头前端能够穿设于所述针头通孔内；所述连接管末端依次穿过所述连接筒、针头防护套管和针头底座后与所述针头末端连通；所述注射器主体前端连通有吸液软管，所述吸液软管穿过所述圆筒侧壁后连接有单向阀；所述储液筒顶端设置有筒盖，所述筒盖上分别开设有吸液口和加液口，所述加液口处设有加液盖，所述吸液口处设有所述单向阀，所述单向阀的出口与所述吸液软管连通，所述单向阀的入口处还设有吸管，且所述吸管的底端伸至所述储液筒的内部底端；所述针头底座远离所述针头的一端固定安装有握持部。

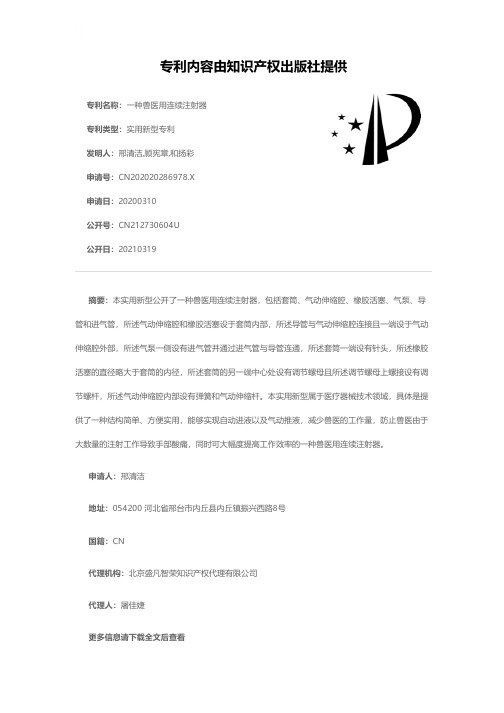

专利名称：一种兽医用连续注射器专利类型：实用新型专利
发明人：邢清洁,顾宪章,和扬彩
申请号：CN202020286978.X
申请日：20200310
公开号：CN212730604U
公开日：
20210319
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种兽医用连续注射器，包括套筒、气动伸缩腔、橡胶活塞、气泵、导管和进气管，所述气动伸缩腔和橡胶活塞设于套筒内部，所述导管与气动伸缩腔连接且一端设于气动伸缩腔外部，所述气泵一侧设有进气管并通过进气管与导管连通，所述套筒一端设有针头，所述橡胶活塞的直径略大于套筒的内径，所述套筒的另一端中心处设有调节螺母且所述调节螺母上螺接设有调节螺杆，所述气动伸缩腔内部设有弹簧和气动伸缩杆。

本实用新型属于医疗器械技术领域，具体是提供了一种结构简单、方便实用，能够实现自动进液以及气动推液，减少兽医的工作量，防止兽医由于大数量的注射工作导致手部酸痛，同时可大幅度提高工作效率的一种兽医用连续注射器。

申请人：邢清洁
地址：054200 河北省邢台市内丘县内丘镇振兴西路8号
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：屠佳婕
更多信息请下载全文后查看。

专利名称：一种连续注射兽医用注射器专利类型：实用新型专利
发明人：杨斌斌
申请号：CN201922311901.3
申请日：20191220
公开号：CN211325859U
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种连续注射兽医用注射器，本实用新型涉及兽医器械技术领域，包括注射器本体，所述注射器本体的底部固定有安装板，所述安装板的顶部开设有贯穿槽，所述贯穿槽的内部贯穿有连接杆，所述连接杆的顶部与注射器本体的活塞轴的端部相固定，所述连接杆的侧面活动贯穿有导杆，所述导杆的一端固定有连接块，所述导杆的另一端固定有把手块，所述导杆的外侧活动套接有弹簧，所述安装板的端部固定有针头。

本实用新型无需使用者手动频繁在注射器里添加药剂，节约时间，提高了注射工作效率，另外使得该注射器在使用时减少手部承受的重量，有利于减缓使用者的手部疲劳，便于使用，具有良好的实用意义。

申请人：杨斌斌
地址：743400 甘肃省平凉市静宁县原安镇畜牧兽医站
国籍：CN
代理机构：北京维知知识产权代理事务所(特殊普通合伙)
代理人：刘青宜
更多信息请下载全文后查看。

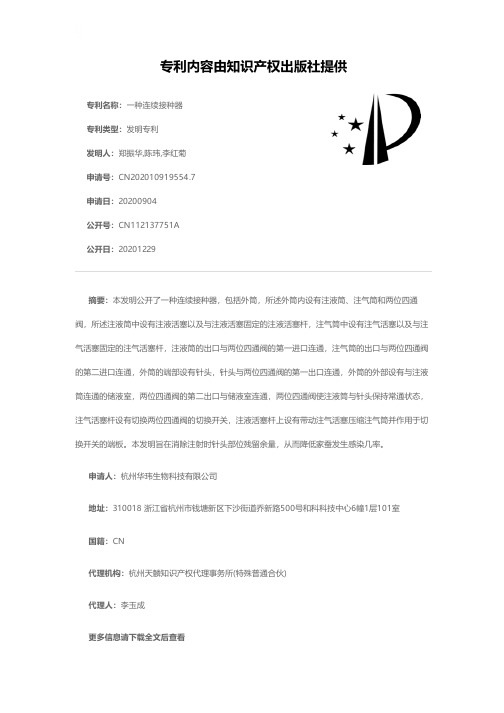

专利名称：一种连续接种器
专利类型：发明专利
发明人：郑振华,陈玮,李红菊申请号：CN202010919554.7申请日：20200904
公开号：CN112137751A
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本发明公开了一种连续接种器，包括外筒，所述外筒内设有注液筒、注气筒和两位四通阀，所述注液筒中设有注液活塞以及与注液活塞固定的注液活塞杆，注气筒中设有注气活塞以及与注气活塞固定的注气活塞杆，注液筒的出口与两位四通阀的第一进口连通，注气筒的出口与两位四通阀的第二进口连通，外筒的端部设有针头，针头与两位四通阀的第一出口连通，外筒的外部设有与注液筒连通的储液室，两位四通阀的第二出口与储液室连通，两位四通阀使注液筒与针头保持常通状态，注气活塞杆设有切换两位四通阀的切换开关，注液活塞杆上设有带动注气活塞压缩注气筒并作用于切换开关的端板。

本发明旨在消除注射时针头部位残留余量，从而降低家蚕发生感染几率。

申请人：杭州华玮生物科技有限公司
地址：310018 浙江省杭州市钱塘新区下沙街道乔新路500号和科科技中心6幢1层101室
国籍：CN
代理机构：杭州天麟知识产权代理事务所(特殊普通合伙)
代理人：李玉成
更多信息请下载全文后查看。

专利名称：兽用连续注射器
专利类型：实用新型专利
发明人：宁天辉
申请号：CN201720776598.2申请日：20170629
公开号：CN207785308U
公开日：
20180831
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种兽用连续注射器，包括注射针头端、针头安装座、注射针头、防回流弹簧、塞体连接杆、防回流密封塞、防回流密封圈、注射针筒、一对针筒手持柄、活塞手柄、出药活塞、进药口、导流针尖及药液瓶托板；注射针头通过注射针头端连注射针头端，防回流弹簧连针头安装座及塞体连接杆，防回流密封塞连塞体连接杆及防回流密封圈，防回流密封圈设在注射针头端内，注射针筒连注射针头端，出药活塞通过活塞手柄设在注射针筒内，针筒手持、进药口柄设在注射针筒上，导流针尖、药液瓶托设在进药口上。

本实用新型能用于动物的大剂量持续注射，操作方便，降低了一次性使用的成本，避免交叉感染。

申请人：宁天辉
地址：621707 四川省绵阳市江油市大堰镇商业街16号
国籍：CN
更多信息请下载全文后查看。
