学习继电保护必须掌握的基础知识学习继电保护必须掌握的基础知识, 学习继电保护必须掌握的基础知识1(什么是继电保护装置?答:当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。
2(继电保护在电力系统中的任务是什么?答:继电保护的基本任务:(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。
(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。
反应不正常工作情况的继电保护装置允许带一定的延时动作。
3(简述继电保护的基本原理和构成方式。
答:继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。
4(电力系统对继电保护的基本要求是什么?答:继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求:这四“性”之间紧密联系，既矛盾又统一。
(1)可靠性是指保护该动体时应可靠动作。
不该动作时应可靠不动作。
可靠性是对继电保护装置性能的最根本的要求。
(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。
机械电气类专业自考视频教程合集(不断更新)哈工大电路理论基础64讲视频教程/s/1hqeRz5y哈工大数控技术32讲视频教程/s/1i3EHpVf哈工大电工与电子技术基础64讲视频教程/s/1dbMqE哈工大数字电子技术30讲视频教程/s/1m5mwQ哈工大电力系统继电保护24讲视频教程/s/1gdBx4Xl哈工大检测与信号处理技术32讲视频教程/s/1pJp25QF哈工大电力系统分析35讲视频教程/s/1dDs4GRf哈工大CAD_CAM技术22讲视频教程/s/1dDs4GRf哈工大精密和超精密加工技术24讲视频教程/s/1o6Oa2am哈工大工业控制网络30讲视频教程/s/1bnB5EX5哈工大机械设计44讲视频教程/s/1gd7ZI87哈工大钎焊20讲视频教程/s/1mgkiYzm哈工大自动控制原理36讲视频教程/s/1c0kzlK0哈工大焊接冶金学27讲视频教程/s/1i3J0VIH哈工大电机与拖动(电机) 28讲视频教程/s/1jGsu56Y哈工大液压传动48讲视频教程/s/1gd6DLgn哈工大数字逻辑与数字电子34讲视频教程/s/1eQrMGSE哈工大供配电实用技术34讲视频教程/s/1bnhd4jt哈工大模拟电子技术44讲视频教程/s/1mgkiYNI哈工大过程控制32讲视频教程/s/1hqrcFti哈工大电力电子技术40讲视频教程/s/1o681zFc哈工大高效焊接方法11讲视频教程/s/1i3EHqtB哈工大电机与拖动(拖动) 24讲视频教程/s/1o6C5kKi哈工大电力系统自动装置原理24讲视频教程/s/1o66z5ge哈工大DSP原理与应用36讲视频教程/s/1pJG6Sor哈工大控制系统数字仿真与CAD 22讲视频教程/s/1ntmiNJN哈工大机械制造技术基础34讲视频教程/s/1hqzknxq哈工大测试技术与仪器32讲视频教程/s/1kTvGuvd哈工大金属力学性能32讲视频教程/s/1i3inp8x哈工大逻辑与可编程控制36讲视频教程/s/1o6DRhiE哈工大电阻焊24讲视频教程/s/1eQhDvWI哈工大发电厂电气组成24讲视频教程/s/1jGtG0my哈工大机械工程材料30讲视频教程/s/1eQ1qkwi哈工大电弧焊基础15讲视频教程/s/1c091Mco哈工大变频器原理与应用36讲视频教程/s/1bnbDQyz哈工大互换性与测量技术28讲视频教程/s/1gdxkxwf哈工大电气传动自动控制系统48讲视频教程/s/1hqzknx6哈工大机械原理42讲视频教程/s/1c0CjC9U哈工大机械制造装备设计26讲视频教程/s/1hq28aA4哈工大高电压技术23讲视频教程/s/1sj2VB1V哈工大焊接质量检测与评价10讲视频教程/s/1jG1NZtc哈工大金属学与热处理25讲视频教程/s/1gdhBu3D哈工大现代机械设计方法25讲视频教程/s/1gdf91cf哈工大金属工艺学32讲视频教程/s/1hqCb24G东南大学机电传动控制64讲/s/1bns8OUj东南大学机电控制技术44讲/s/1jGl8Zgq东南大学电力电子基础42讲视频教程/s/1pJiGX2z东南大学单片机及应用32讲视频教程/s/1dDmzjot东南大学电路基础33讲视频教程/s/1o6HUVea东南大学CMOS模拟集成电路设计42讲视频教程/s/1o65JEsy东南大学数控技术40讲视频教程/s/1c02GkVY东南大学数字逻辑电路64讲视频教程/s/1mggLmh6哈工大机电控制技术32讲视频课程/s/1bn0GtT9东南大学接口技术与应用48讲视频教程/s/1sj9Hn3Z东南大学电力系统自动装置原理44讲视频教程/s/1gd1om4N石油大学电力电子技术34讲视频教程/s/1mgIEZig石油大学电力拖动自控系统24讲视频教程/s/1eQgX4Ca石油大学电路与电子技术49讲视频教程/s/1mg1ebEw石油大学电机与拖动基础46讲视频教程/s/1i3EHx7f石油大学电路分析基础30讲视频教程/s/1gdGNt1D东南大学自动控制技术50讲视频教程/s/1sjBJjo5东南大学材料与成型技术64讲视频教程/s/1c04cknQ东南大学电工电子技术76讲视频教程/s/1i3glzgh东南大学控制工程基础68讲视频教程/s/1c0El7pu东南大学电机学45讲视频教程/s/1dDnfopN东南大学配电网自动化32讲视频教程/s/1qWoKCWW东南大学可编程控制器40讲视频教程/s/1pJPu1yr东南大学检测技术30讲视频教程/s/1c0CPCXE浙江大学中间件技术24讲视频教程/s/1pJLqMld浙江大学3S技术及应用24讲视频教程/s/1ntDTrdB浙江大学机械工程基础32讲视频教程/s/1mg7jNDY浙江大学传质传热学32讲视频教程/s/1mgHtl6g浙江大学嵌入式系统32讲视频教程/s/1i3Fx0ln浙江大学数控机床装调技术33讲视频教程/s/1qWE3m5u浙江大学可编程控制器应用24讲视频教程/s/1mg5NOGK南开大学数字电路基础16讲视频教程/s/1pJ2tWiJ中南大学电路理论30讲视频教程/s/1hq7XV04浙江大学UG NX三维造型技术33讲视频教程/s/1mgzcosC浙江大学电路原理48讲视频教程/s/1nttA9fj浙江大学机械制图CAD 32讲视频教程/s/1jGrENKq浙江大学电力系统分析32讲视频教程/s/1kTgNznx浙江大学工程热力学32讲视频教程/s/1mggL0aG浙江大学电路与电机32讲视频教程/s/1o6r6FGY浙江大学电气控制技术基础40讲视频教程/s/1tXa4A浙江大学机电运动控制系统32讲视频教程/s/1ntoQTlv浙江大学可编程控制原理与应用32讲视频教程/s/1ntzapDn浙江大学电工与电子技术32讲视频教程/s/1o63bZj8浙江大学自动控制元件32讲视频教程/s/1i3GdyxJ浙江大学电工电子学32讲视频教程/s/1mgqoP3i浙江大学数控机床与数控技术32讲视频教程/s/1i348eqx浙江大学数控机床编程与操作32讲视频教程/s/1hqrITec上海交大机械设计40讲视频教程/s/1kT9nIrd上海交大机械原理与设计28讲视频教程/s/1dDtQSJf上海交大计算机辅助船舶设计与制造21讲视频教程/s/1jGkTpS6上海交大机械工程前沿专题讲座8讲视频教程/s/1c0CPMOK浙江大学机械制造工程32讲视频教程/s/1ntokYtN浙江大学电子技术基础36讲视频教程/s/1qWFPgYS浙江大学自动控制理论与系统32讲视频教程/s/1i3j9x45浙江大学材料成型工艺及模具设计32讲视频教程/s/1kTuuBOz浙江大学机械设计基础32讲视频教程/s/1gdgpGDP浙江大学电机与拖动32讲/s/1pJuS3Vl浙江大学电子测量与智能仪器28讲视频教程/s/1kTmTifX浙江大学电力电子技术32讲视频教程/s/1mgxa1yK浙江大学机床电气系统32讲视频教程/s/1hqf7FiW浙江大学数字电路实验4讲视频教程/s/1qW2XXec浙江大学数控机床故障诊断维修32讲视频教程/s/1kTtEHyJ石油大学机电信息检测与处理技术23讲视频教程/s/1o65dUrg石油大学高频电子线路45讲视频教程/s/1i3L3hqd石油大学电力系统继电保护11讲视频教程/s/1pJ7JFPh石油大学电力系统稳态分析36讲视频教程/s/1sj2VTuP石油大学泵与压缩机36讲视频教程/s/1bnnPxKz石油大学电气控制及可编程控制技术34讲视频教程/s/1qWC1wS0全部专业视频课程(每天都在更新)百度云链接:/share/home?uk=4060408508订阅百度云账号”nokie”,获取最新土木类专业课程资源。

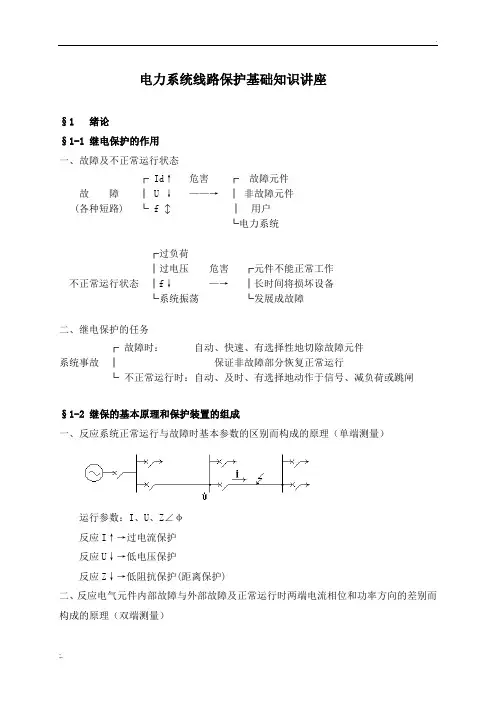

电力系统线路保护基础知识讲座§1 绪论§1-1 继电保护的作用一、故障及不正常运行状态┌ Id↑危害┌故障元件故障│ U ↓——→│非故障元件(各种短路) └ f │用户└电力系统┌过负荷│过电压危害┌元件不能正常工作不正常运行状态│f↓—→│长时间将损坏设备└系统振荡└发展成故障二、继电保护的任务┌故障时：自动、快速、有选择性地切除故障元件系统事故│保证非故障部分恢复正常运行└不正常运行时：自动、及时、有选择地动作于信号、减负荷或跳闸§1-2 继保的基本原理和保护装置的组成一、反应系统正常运行与故障时基本参数的区别而构成的原理（单端测量）运行参数：I、U、Z∠φ反应I↑→过电流保护反应U↓→低电压保护反应Z↓→低阻抗保护(距离保护)二、反应电气元件内部故障与外部故障及正常运行时两端电流相位和功率方向的差别而构成的原理（双端测量）以A-B线路为例：规定电流正方向：由保护安装处母线→被保护线路1、外部短路时(及正常运行时) d1点短路:I d1B(-) U B(+) P B(-) ┐│→θ＝180°I d1A(+) U A(+) P A(+) ┘2、内部短路时 d2点短路：I d2B(+) U B(+) P B(+) ┐│→θ＝0°I d2A(+) U A(+) P A(+) ┘3、利用以上差别，构成差动原理保护纵联差动保护相差高频动保护方向高频保护等三、保护装置的组成部分┌───┐┌───┐┌───┐输入信号─→│测量│─→│逻辑│─→│执行│─→输出信号└───┘└───┘└───┘↑└整定值§1-3 对电力系统继电保护的基本要求一、选择性：保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
d3点短路：6动作：有选择性5再动作：无选择性如果6拒动，5再动作：有选择性(5作为6的远后备保护)d1点短路：1、2动作：有选择性3、4动作：无选择性┌本元件主保护拒动时，由前一级保护作为后备叫远后备.后备保护│└本元件主保护拒动时，由本元件的另一套保护作为后备叫近后备.二、速动性：故障后,为防止并列运行的系统失步,减少用户在电压降低的情况下工作的时间及故障元件损坏程度，应尽量地快速切除故障。
