电力系统基础知识培训 Document number：BGCG-0857-BTDO-0089-2022第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。
这是学习继电保护、自动装置等本书内容的基础。
>>第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。
其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。
电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。
在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。
动力系统、电力系统及电力网之间的关系示意图如图1-l所示。
图1-1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。
电力系统主要组成部分和电气设备的作用如下。
(1)发电厂。
发电厂是把各种天然能源转换成电能的工厂。
天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。
(2)变电站(所)。
变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。
根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。
变电站内一次电气设备主要有变压器、断路器、隔离开关、避雷器、电流互感器、电压互感器、高压熔断器、负荷开关等。
输电线路保护讲义一、引言输电线路是电力系统的重要组成部分，起着将发电厂产生的电能输送到用户的作用。
然而，由于电力系统中存在各种故障和意外情况，为了保障线路的安全运行，必须进行输电线路保护。
本讲义将介绍输电线路保护的基本概念、工作原理和常用的保护装置。
二、输电线路保护的概念输电线路保护是一种用于检测和隔离故障的保护装置系统。
其主要功能是在发生故障时迅速切除故障区域，以保护线路的安全运行。
输电线路保护系统主要包括电流保护、电压保护和差动保护等多种类型。
三、电流保护1. 过电流保护过电流保护是一种最常见和广泛应用的保护方式。
它可以根据线路上电流的大小判断是否发生故障，并迅速切除故障区域。
常用的过电流保护包括瞬时过电流保护和定时过电流保护。
2. 地故保护地故保护用于检测线路的接地故障。
当线路接地故障发生时，地故保护装置会迅速切除故障区域，以防止电流通过地极对人和设备造成伤害。
四、电压保护电压保护主要用于检测线路的电压异常情况，并在检测到异常时触发保护动作。
常见的电压保护包括低压保护、过压保护和跳闸保护。
五、差动保护差动保护是一种基于比较电流的保护方式。
它通过监测线路上的电流差值，判断是否发生故障，并在故障发生时迅速切除故障区域。
差动保护对于大容量变压器和特高压线路的保护至关重要。
六、常用的保护装置1. 保护继电器保护继电器是输电线路保护中最常见的装置，用于监测电流、电压和频率等参数，并在发生故障时切断电路。
它具有灵敏度高、响应速度快的特点。
2. 跳闸器跳闸器是一种自动切除线路的装置。
当保护继电器检测到故障时，跳闸器会迅速打开，切断电流流动，以保护线路的安全。
七、总结输电线路保护是电力系统中保证线路安全运行的重要环节。
本讲义介绍了电流保护、电压保护和差动保护等多种保护方式，以及常用的保护装置。
在实际应用中，需要根据具体线路的特点和要求选择适合的保护方案，并配备相应的保护装置，以确保输电线路的安全可靠运行。
第一章电力系统继电保护基础知识1。
1 判断题1.1.1电力系统振荡时任何一点电流与电压之间的相位角都随功角的变化而改变；而短路时,系统各点电流与电压之间的角度基本不变的。
（）答：对1。
1.2 某电厂的一条出线负荷功率因数角发生了摆动，由此可以断定电厂与系统之间发生了振荡。
（ )答：错1.1。
3 系统振荡时，变电站现场观察到表计每秒摆动两次,系统的振荡周期应该是0。
5秒。
（）答：对1.1.4 暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。
（）答：错1.1。
5 全相振荡是没有零序电流的，非全相振荡是有零序电流的，但这一零序电流不可能大于此时再发生接地故障时,故障分量中的零序电流。
（）答：错1。
1。
6 系统振荡时，线路发生断相,零序电流与两侧电动势角差的变化无关，与线路负荷电流的大小有关。
（）答：错1。
1.7 电力系统振荡时，电流速断、零序电流速断保护有可能发生误动作。
( ) 答：错1.1.8 快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段。
（）答：错1。
1。
9 电力系统的不对称故障有三种单相接地、三种两相短路接地、三种两相短路和断线、系统振荡。
( ）答：错1.1。
10 零序、负序功率元件不反应系统振荡和过负荷。
（）答：对1.1。
11 220kV系统时间常数较小，500kV系统时间常数较大，后者短路电流非周期分量的衰减较慢.（ )答：对1。
1。
12 电力系统有功出力不足时,不只影响系统的频率，对系统电压的影响更大.（ ) 答：错1。
1。
13 空载长线路充电时，末端电压会升高。
这是由于对地电容电流在线路自感电抗上产生了电压降。
（）1.1.14 无论线路末端断路器是否合入，始端电压必定高于末端电压。
（）答:错1.1.15 输电线路采用串联电容补偿,可以增加输送功率、改善系统稳定及电压水平。
（ )答：对1。
1.16 连锁切机即指在一回线路发生故障而切除这回线路的同时，连锁切除送电端发电厂的部分发电机.( ）答：对1.1.17 只要电源是正弦的，电路中的各个部分电流和电压也是正弦的。

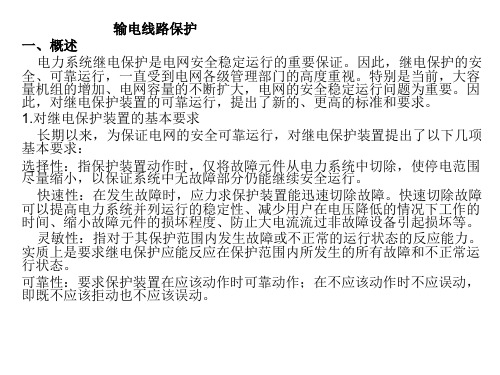

电力系统线路保护基础知识讲座§1 绪论§1-1 继电保护的作用一、故障及不正常运行状态┌ Id↑危害┌故障元件故障│ U ↓——→│非故障元件(各种短路) └ f │用户└电力系统┌过负荷│过电压危害┌元件不能正常工作不正常运行状态│f↓—→│长时间将损坏设备└系统振荡└发展成故障二、继电保护的任务┌故障时：自动、快速、有选择性地切除故障元件系统事故│保证非故障部分恢复正常运行└不正常运行时：自动、及时、有选择地动作于信号、减负荷或跳闸§1-2 继保的基本原理和保护装置的组成一、反应系统正常运行与故障时基本参数的区别而构成的原理（单端测量）运行参数：I、U、Z∠φ反应I↑→过电流保护反应U↓→低电压保护反应Z↓→低阻抗保护(距离保护)二、反应电气元件内部故障与外部故障及正常运行时两端电流相位和功率方向的差别而构成的原理（双端测量）以A-B线路为例：规定电流正方向：由保护安装处母线→被保护线路1、外部短路时(及正常运行时) d1点短路:I d1B(-) U B(+) P B(-) ┐│→θ＝180°I d1A(+) U A(+) P A(+) ┘2、内部短路时 d2点短路：I d2B(+) U B(+) P B(+) ┐│→θ＝0°I d2A(+) U A(+) P A(+) ┘3、利用以上差别，构成差动原理保护纵联差动保护相差高频动保护方向高频保护等三、保护装置的组成部分┌───┐┌───┐┌───┐输入信号─→│测量│─→│逻辑│─→│执行│─→输出信号└───┘└───┘└───┘↑└整定值§1-3 对电力系统继电保护的基本要求一、选择性：保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

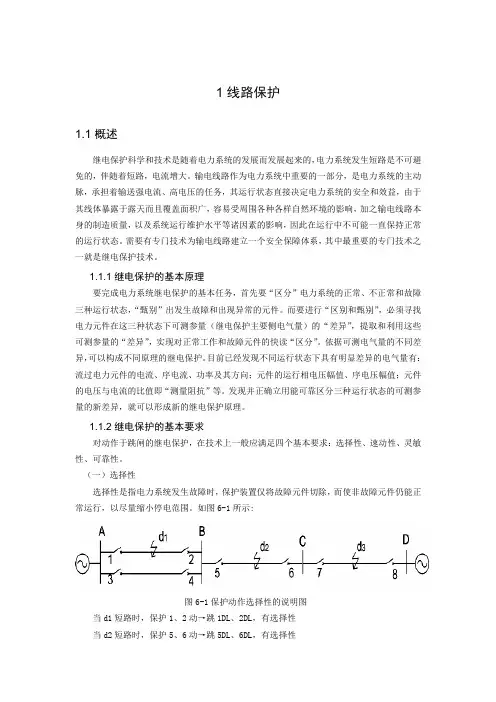

d3点短路：6动作：有选择性5再动作：无选择性如果6拒动，5再动作：有选择性(5作为6的远后备保护)d1点短路：1、2动作：有选择性3、4动作：无选择性┌本元件主保护拒动时，由前一级保护作为后备叫远后备.后备保护│└本元件主保护拒动时，由本元件的另一套保护作为后备叫近后备.二、速动性：故障后,为防止并列运行的系统失步,减少用户在电压降低的情况下工作的时间及故障元件损坏程度，应尽量地快速切除故障。
(快速保护:几个工频周期，微机保护：30ms以下)三、灵敏性：保护装置对于其保护范围内发生故障或不正常运行状态的反应能力。
灵敏系数K m用以反应灵敏度四、可靠性：不拒动、不误动。
§1-4 继电保护工作特点及其发展史（略）§2 电网的电流保护和方向性电流保护（主要用于35KV及以下线路）§2-1 单侧电源网络相间短路的电流保护一、继电器介绍1、继电器基本概念继电器表示符号：（以过电流继电器为例）继电器的返回系数：Kh=返回量动作量=Ih jIdz j..动作量：使继电器刚好动作的电气量的值返回量：使继电器刚好返回的电气量的值继电特性：无论起动或返回，继电器的动作都是明确干脆的，不会停留在某个中间位置，这种特性称为“继电特性”过量继电器：反映电气量上升而动作的继电器（例如过电流继电器），其Kh<1 低量继电器：反映电气量下降而动作的继电器( 例如低电压继电器)，其kh>12、集成电路型过电流继电器（晶体管型：略）3ms延时：防止干扰信号引起的误动(保证3ms的稳定持续时间)12ms展宽：使输出动作信号展成连续高电平。
3、软继电器在微机保护中已不存在物理继电器的概念，完全是由软件（算法）构成的逻辑继电器。
二、电流速断保护（电流I段）电流速断保护：瞬时动作的电流保护1、整定计算原则(1)、短路特性分析：三相短路时d(3),流过保护安装处的短路电流：I d =EZ∑=EZs Zd+Zd( )↑→I d↓曲线max：系统最大运行方式下发生三相短路情况曲线min：系统最小运行方式下发生两相短路情况（线路上某点的两相短路电流为该点三相短路电流的32倍）(2)、动作电流整定原则：按躲开下一条线路出口（始端）短路时流过本保护的最大短路电流来整定。
（以保证选择性）I'dz.1 > I(3)d.B.max I'dz.1 = Kk'·I(3)d.B.maxI'dz.2 > I(3)d.c.max I'dz.2 = Kk'·I(3)d.c.max可靠系数Kk' = 1.2～1.3(3)、灵敏性校验该保护不能保护本线路全长，故用保护范围来衡量max：最大保护范围； min：最小保护范围校验保护范围：（ min / L）·100% ≥ 15% ～ 20%当保护范围不满足要求时，可采用电压电流联锁速断2、电流速断保护的评价优点：简单可靠，动作迅速缺点：不能保护本线路全长，直接受系统运行方式的影响，受线路长度的影响。
三、限时电流速断保护（电流II段）限时电流速断保护：以较小的动作时限切除本线路全线范围内的故障。
1、动作电流的整定保护范围延伸到下一条线路，但不超出下一条线路速断保护最大保护范围的末端。
(与下条线路的速断保护配合）原则：躲开下条线路速断的最大保护范围末端短路时，流过本保护的最大短路电流。
I"dz.1 = Kk"·I'dz.2 可靠系数 Kk"= 1.1～1.22、动作时限的选择为保证本线路限时速断与下条线路速断的保护范围重叠区内发生故障时的动作选择性，动作时限按下式配合：t"1 = t'2 + ∆t时差∆t：0.35s～0.6s 一般取0.5s3、保护装置灵敏性的校验对于过量保护：保护范围内发生金属性短路时的故障参数的计算值灵敏系数：K lm = ———————————————————————保护装置的动作参数电流保护的故障参数计算值：系统最小运行方式下被保护线路末端发生两相短路时，流过保护安装处的最小短路电流。
对保护2的限时电流速断：K m =IId Bdz()..min..''22要求：K m ≥ 1.3～1.5若K m 不满足要求，可继续延伸保护范围使得：I"dz.1 = Kk"·I"dz.2 (与下条线路的限时速断保护配合）同时进一步提高时限：t"1 = t"2 + ∆t （保证重叠区内故障的动作选择性）四、定时限过流保护（电流III段）1、动作电流的整定原则按躲开流过保护的最大负荷电流来整定：I"'dz > I f.max实际整定原则：考虑到外部故障切除后，电压恢复时电动机的自启动过程中，保护要能可靠地返回。
则：I"'h > I zq.max = K zq·I f.max (自启动系数K zq > 1)又：I"'h = K h·I"'dz （返回系数K h <1）∴ I"'dz > Kzq IfKh⋅.max取可靠系数K k :1.15～1.25∴ I"'dz = Kk Kzq IfKh⋅⋅.max2、按选择性要求确定过流保护动作时限为保证动作选择性，动作时限按阶梯原则整定t"'1 = MAX(t"'2 , t"'3 , t"'4 ) + ∆t对定时限过流保护，当故障越靠近电源端时，此时短路电流I d越大,但过流保护的动作时限反而越长———缺点∴定时限过流保护一般作为后备保护，但在电网的终端可以作为主保护。
3、过流保护灵敏系数的校验(1)、作为本线路主保护或近后备时按本线路末端的最小短路电流来校验K m = IId bmdz()..min'''2≥ 1.3～1.5(2)、作为远后备时（相邻线路的后备）按相邻线路末端的最小短路电流来校验K m = IId xmdz()..min'''2≥ 1.2(3)、要求各保护之间K m互相配合对同一故障点，越靠近故障点的保护，其K lm要求越大K m.1 < K m.2 < K m.3 < K m.4 <···(单侧电源辐射网，有I"'dz.1 > I"'dz.2 > I"'dz.3 > ... , 自然满足此条件) 五、阶段式电流保护的应用及评价电流速断：由动作电流的整定来保证动作选择性，按躲开某点的短路电流整定，动作迅速（无时限），但不能保护本线路全长，作为主保护的一部分。
限时电流速断：由动作电流的整定与时限的确定来保证动作选择性，动作电流按躲开某点的短路电流整定，能保护本线路全长，动作时限较小，作为主保护的另一部分（速断的补充）定时限过流保护：由动作时限的确定来保证动作的选择性，动作电流按躲开负荷电流整定，其值较小，灵敏度较高，然而动作时限较长，且越靠近电源短路，动作时限反而越长，一般作为后备保护，但是在电网终端可作为主保护。
六、电流保护的接线方式接线LJ ——— LH1、两种常用的接线方式(1)、三相星形接线(2)、两相星形接线继电器动作电流 I dz.j = I dz /n2、两种接线方式的性能分析比较(1)、对中性点接地或不接地电网中各种相间短路两种接线方式均能正确放映这些故障(2)、对中性点非直接接地电网中的两点接地短路（不同线路上两点）这种电网允许带一个接地点继续运行∴ ⎩⎨⎧，只需任切除一接地点并联线路上两点接地时，只需切除后一接地点串联线路上两点接地时串联线路上两点接地时：三相星形接线能保证只切除后一接地点两相星形接线只能保证2/3的机会切除后一接地点并联线路上两点接地时： 三相星形接线：若保护1，2时限相同，则两接地点将同时被切除，扩大了停电范围。
两相星形接线：即使保护1，2时限相同，也能保证有2/3的机会只切除任一条线路。
