家电维修一
《家电维修一》1、海信TC2125 (A3)机心自动搜索时能把所有的节目识别出来，并存储，图像清晰，恢复正常收看后，个节目都偏离正常位置：AFT电路V121漏电。
2、海信TC2140M(CPU M37211M2-562SP)(小信号处理TDA8361)搜索识别和位置正常，搜索完后一个节目也没有，原先存的节目基本正常,换CPU,存储器不能解决故障，固定高频头AFT电压，出现清晰图像和伴音：AFT电路有一个三极管击穿。
判断AFT电路故障方法：进入手动微调状态，向上或向下，声图有较大变化或手动微调能声像俱佳，退出后变差，就认定AFT电路故障。
索尼背投彩电检修实例（上）1、指示灯亮，无光栅，无伴音：IC803(CA0007AD)坏，投影管漏油。
2、屏幕中心由一个一分硬币大小的圆形污斑：有一个投影管不良。
3、红光栅，回扫线：聚焦组件某一引线虚焊。
4、有时屏幕上无字幕，有时还伴有水平聚焦变差现象，垂直聚焦良好：IC501(2)D527(5V)击穿。
索尼大屏幕彩电慢性绿色故障的检修KV-L34MF1 从左到右慢慢变绿：消磁控制电路故障，应急改进方法。
用飞利浦CTV-222S遥控系统改造索尼KV-2553TC彩电。
长虹C2588（NC-2)彩电屡烧行管:光电耦合器NQ826集电极R842(56欧）变大为140K。
海尔HT 2529彩电换太黑屏的取消方法图像内容影响场副总线控制扑朔迷离东杰EK2198A （小信号处理TV1231N),（CPU TMP87CK38N)图像向中间压缩，忽大忽小：进入维修状态，调MOD0,MOD1.高路华TC2528 CPU（34300N4-721SP)每次开机进入A V状态(待机状态）的解密方法。
TDA4501.TDA8305(27)C416介质损耗变变大（行逆程电容变质引起沙堡异常）引起故障现象是行幅略有缩小，右侧有一垂直黑带。
为什么长虹彩电可以在极低电压下工作C2919P 局部电路图飞利浦机心彩电有伴音无光栅故障检修方法福日2175 TDA4501 TDA3561TDA3653 TDA8440检修方框图电源引起的特殊故障1、海信TC2531 （A6-CB)开机黑屏10分钟后自动关机：N1002(9)无5V，VD432坏。
彩电屡烧行管的原因与维修方法大全
高清电视正常行电流是450--500MA。
21以下的也在300--400之间。
29的高清260简直不可思议。
日本的技术够先进的，他们设计的29电视也在400左右。
1、开关电源输出高压偏高由于电源稳压系统出故障，不能稳压，导致+B 电压上升。
如果+B 电压超过10%以上，会产生行管击穿损坏现象。
这时应重点检查取样电路、误差放大器和脉宽控制电路的元件。
另外，若电网电压太高，超过了开关电源允许的稳压值范围，也会造成开关电源输出电压偏高。
2、行偏转线圈或行输出变压器局部短路行偏转线圈或行输出变压器发热后，因漆包线的绝缘性能下降而产生局部短路，如果保护电路性能不佳，则会引起行管损坏。
这时可瑟同型号正常机器相比较，通过测量行输出级电流来判断。
如果开机瞬间马上就烧坏行管，此时用手摸散热片的温度较高，则说明是行偏转线圈或行输出变压器有短路，引起行管过流击穿。
3、行频过低因为流过行偏转线圈电流的最大值与行正程扫描时间成正比，即行频越低，周期越长，行正程时间相应变长，结果使行偏转电流上升，当超过行管所承受的电流最大值时，使行管烧坏。
因此，在调整行频时，应避免使行频长期处于偏低状态。
4、行逆程时间过短。
在行逆程期间，会产生很高的反峰脉冲电压，这就要求行逆程电容、行输出管、阻尼二极管等元件具有很高的耐压能力。
当行逆程电容容量变小、失效或环节路时，反峰脉冲电压上升，一旦超过行管的耐压值，就会出现行管换一只烧一只的结果。
此时，迅速用手摸行管的散热片，若温度与未开机前差不多，则说明是因为逆程电容开路而引起的过压击穿。
解决方法，是将行逆程电容全部换新。
5、行激励不足如果行激励不足，行管不能迅速饱和，导致行管内阻变大，使行扫描纯正性变差；如果行激励不足，行管不能迅速地截止，使行管长时间地处一动有电流渡过的不正常工作状态，将造成行输出电路的功耗增加，引起行输出管发烫。
一旦超过行管功耗的极限值，则会使行管再度烧坏。
其时间间隔有快有慢，有的刚开机就烧坏行管，有的过一段时间才烧坏行管。
彩电维修2008
彩电维修2008-11-28 07:24北京839-ZG 三无，屡烧行管：行管烫手是过流，行激励级滤波电容C524(1UF/50V)失效，供电电压变低。
02.6.48海信TDA8362/1彩电检修实例与综述02.6.50 在线电压1、TC2536 光栅不稳定，白色横线闪动，有时一条水平亮线，有吱吱声:TDA8361(36)电压低于8V,R5361欧变为3欧。
2、TC2536 搜台或换台时光栅不稳，有吱吱声：（36）R536不良。
3、TC2579 图像拉丝，竖线扭曲变形：（40）R366开路。
02.6.504、TC2570 TV/A V时白板：V404的R410开路。
5、TC2570 枕形失真：V1003击穿，C1012不良。
6、刚开机时光栅小，光栅暗，不定时出现：（35）X311不良。
7、无光栅，无伴音：（37）的可控硅V903控制极R907开路，R911变大。
8、无图像，有字符：碰（38）基本正常，铜箔线断裂。
9、图像上部以几条和思想，中间有亮线：（42）C355不良。
10、图像暗淡：束电流电路R924开路。
02.6.50彩电电源安全检修10法电源电路02.6.511、串联限流灯泡重要方法2、减小300V滤波电容1,2联用是釜底抽薪。
3、调低进县电压4、限制开关峰值电流5、消减开关管峰值电压6、低压检测法7、借助后备式稳压负反馈电路8、假负载法9、输出过压保护10、部分电路重点保护02.6.52福日HFC-2168 屡烧STR-D6601三无：光电耦合器坏，+B 反馈电路R913(10K/1/2W)开路。
02.6.52北京54CM 不能开机三无，+B在20V左右：光电耦合器性能变差。
02.6.53总线电路彩电存储器数据写入机02.6.53巧修黑白机高频头02.6.54黑白机44HD1 弱信号，出现横向细黑道，行变有吱吱声：D7609P(15)4C4(0.1UF)不良。
02.6.54上海J144-8A 下部线性变差，时而收缩，拉长：CD7242CP(7)4C8(0.1UF)不良。
这几年遇到液晶电视维修案例精华汇总
这几年遇到液晶电视维修案例精华汇总TCL平板LCD2026A开机图象正常,字符混乱.故障分析:本机没有菜单放大功能,如用户菜单打开了菜单放大功能,就会出现字符错乱.再按遥控上的数字键3210,进入工厂菜单,关掉放大功能复位退出即可.创维42L02RM 8G29 机芯插上电源开机红色（待机指示灯）和蓝色（开机指示灯）交替闪，此时遥控按键均无作用，屏幕无任何显示，好象自动开关机故障。
初步分析可能是电源电压不稳和CPU、按键待机电路造成，首先测量遥控板上指示灯的供电3.3V，发现跳动并且不稳，查看电路图3.3V来自U35，5V（U28）--U35变成3.3V，速测U28 OUT 也发现5V跳，然而5V是12V经过U28 AP1513 （ DC/DC转换IC），12V 不跳，说明问题出在AP1513 转换上了，故障进一步缩小了，因为手上无配件料，先想到的是测量U28的各脚电压，发现3.4脚电压是一样的，根据原理图分析不可能啊，4脚是VCC 12V供电脚，3脚是OCSET （为过流保护阀值设定）接一个电阻R392（302）和并联一个电容C378（104）接在4脚上，不管怎么说按压降算也比4脚低啊，心想可能存在短路，立马关机测量3.4脚阻值，果然只有200欧左右（正常1K多），液晶贴片料属电容损坏最多，在此电路中可直接去掉电容即可，再测5V正常，3.3V也就OK了，开机插上信号一切正常。
我遇到三台同品牌同型号的新26寸液晶彩电，其现象是AV放DVD图声一切正常，但在接收DVB卫星接收机时出现图像有干扰纹现象，类似视频线或视频插座接触不良一样，声音正常。
用其他视频线和接收机试验也是如此，不知是液晶彩电抗干扰性弱，还是接收机干扰性强，最后经过试验用一根射频线将电视的高频头与接收机的RF输出插座连接后，干扰纹消失。
一台长虹42寸等离子开机用机顶盒接收有网纹干扰，用DVD没有（同一插口），用射频有没有，最后发现再插一根视频线到别的插口就没有干扰。

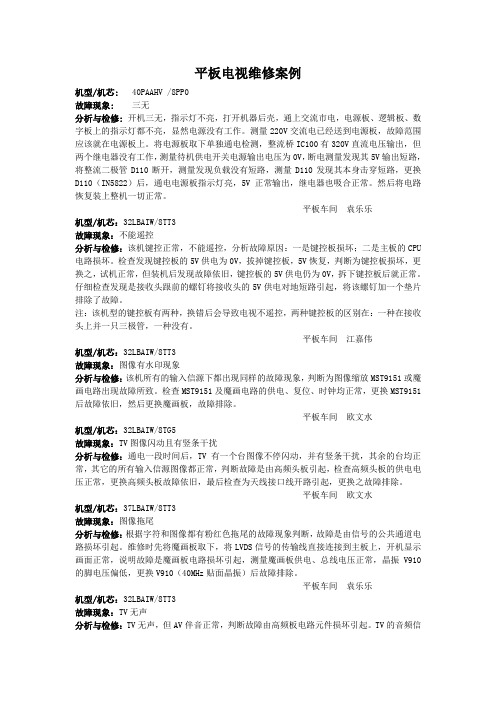

平板电视维修实例1
平板电视维修案例机型/机芯: 40PAAHV /8PP0故障现象:三无分析与检修: 开机三无，指示灯不亮，打开机器后壳，通上交流市电，电源板、逻辑板、数字板上的指示灯都不亮，显然电源没有工作。
测量220V交流电已经送到电源板，故障范围应该就在电源板上。
将电源板取下单独通电检测，整流桥IC100有320V直流电压输出，但两个继电器没有工作，测量待机供电开关电源输出电压为0V，断电测量发现其5V输出短路，将整流二极管D110断开，测量发现负载没有短路，测量D110发现其本身击穿短路，更换D110（IN5822）后，通电电源板指示灯亮，5V正常输出，继电器也吸合正常。
然后将电路恢复装上整机一切正常。
平板车间袁乐乐机型/机芯：32LBAIW/8TT3故障现象：不能遥控分析与检修：该机键控正常，不能遥控，分析故障原因：一是键控板损坏；二是主板的CPU 电路损坏。
检查发现键控板的5V供电为0V，拔掉键控板，5V恢复，判断为键控板损坏，更换之，试机正常，但装机后发现故障依旧，键控板的5V供电仍为0V，拆下键控板后就正常。
仔细检查发现是接收头跟前的螺钉将接收头的5V供电对地短路引起，将该螺钉加一个垫片排除了故障。
注：该机型的键控板有两种，换错后会导致电视不遥控，两种键控板的区别在：一种在接收头上并一只三极管，一种没有。
平板车间江嘉伟机型/机芯：32LBAIW/8TT3故障现象：图像有水印现象分析与检修：该机所有的输入信源下都出现同样的故障现象，判断为图像缩放MST9151或魔画电路出现故障所致。
检查MST9151及魔画电路的供电、复位、时钟均正常，更换MST9151后故障依旧，然后更换魔画板，故障排除。
平板车间欧文水机型/机芯：32LBAIW/8TG5故障现象：TV图像闪动且有竖条干扰分析与检修：通电一段时间后，TV有一个台图像不停闪动，并有竖条干扰，其余的台均正常，其它的所有输入信源图像都正常，判断故障是由高频头板引起，检查高频头板的供电电压正常，更换高频头板故障依旧，最后检查为天线接口线开路引起，更换之故障排除。
高路华 部份故障速查表
18V电源供电电阻 R562 变质，导致伴音 功放电路工作失常，无伴音
伴音正常，画面上 180V电源滤波电容C562变质，部分纹波 有较粗的黑白斜带 窜入视放电路产生干扰 干扰
故障排除 换C515、
Q512 Q513 换C514 换R552、 R555、 Q432 换R517、 R523、 Q513 换Q511 换D514、 Q513、 R502 换R517 分离两件 换C513 换T581
源过载不工作
不开机，指示灯正
常
行管Q432坏，引起电源负载重无法正常工 作
行输出变压器内部短路，导致电源不正常
行输出变压器产生 行变压器外围 R231 开路 刺耳啸叫，拉丝干 扰
亮度极低，调高加 行输出变压器高压对滤波电容 C231 失效 速电压后无彩色
字符时断时续，无 行输出变压器 4 脚脱焊，无行脉冲到
故障特例
——黄色回扫线
“黄色回扫线”是TC — 2128、2158 等21寸 A3 机芯的特有症状，其成因一般是由于机内拉 弧放电或外部强电磁干扰以及误操作等脉冲信号冲击微处理芯片引致其内存数据改变 , 此时“色 度、亮度、对比度”等模拟量自动回“0”，CPU 23 、 24 脚红、绿字符输出端始终呈高电平，显 像管红、绿电子枪处于饱和工作状态，从而造成出了黄色光栅（回扫线）。
故障排除 换R241
换C115
换D1206
换C115
换D241 换TDQ 换TDQ 换TDQ 换X161 换R172 换R171 换IC171 换C161 换R175 换X143 换IC101 连接相关线 路 换C261 换C253
备注 该故障一般仅 限于 24 脚外 围 该故障一般是 中频通常不正 常
28寸 （72cm）
各种彩电维修经验与实例
1、 5T20机芯的25NL9000型彩电出现开机后几分钟才有图像，是CPU损坏所致。
2、 5T20机芯的29NL9000彩电出现不开机，但红灯亮故障，是因R610电阻阻值由100Ω变为500Ω所致。
3、 5T20机芯的29AT9000彩电出现开机蓝屏无字29TF9000（5T20机心）屏幕中有黑线， 是C215不良。
18、创维8000-2998WF（5P20机心）不开机，是C619（250V/220μF）漏电。
19、创维8000-2922（5P03）开机行幅窄，是ZD301（8.2V）稳压管不良。
20、创维2582-（5P03机心）图像时有时无，是C131开路。
实例２９；机型：２５１８Ｅ
故障现象：开机指示灯亮，三无。
检修：测待机主电压为１４Ｖ左右且不太稳定，比正常值２５Ｖ低。脱开Ｑ８３２待机控制管，开机主电压仍低，仔细检查电源次级的电路、光耦并未发现问题，认为故障应在电源初级。首先拆下测量Ｄ８０４、８０５发现反向漏电，更换ＦＲ１０４后ＯＫ！
TCL彩电通病故障检修集合 - TCL电视维修版 -5实例２１；机型：２９１８Ｅ
故障现象：开机后有"吱、吱"声，其余正常。
检修：开机检查发现"吱、吱"声源自行推动管供电电阻Ｒ４０３、４０４、４０５上的金属套管，用烙铁加焊这几根套管后ＯＫ！
实例２２；机型：２９８０Ｇ
故障现象：屏幕四周向外弯曲，台标只有一半在屏幕内，枕形失真。
检修：此现象为存储器数据丢失。如要彻底修复需更换厂家提供的２＃种子存储器，另外此存储器需有内部数据的才行，一般维修员很难弄到。现介绍一应急方法：打开内部菜单后，在主菜单（００）项内可进行场幅调整，把第（１１）项内的第（３）小项修改为"２"。把第（１２）项内的第（５）、（６）项改为"１"，把第（１３）项内的第（１）、（２）项改为"０"后退出菜单即可。（但此方法改后有可能日后还会出现类似现象，只能再改。）
彩电故障100例讲解
彩电故障100例讲解彩电在现代家庭中扮演着重要的角色，是人们娱乐、获取信息的重要工具。
然而，使用过程中难免会遇到各种故障。
下面就来讲解一些常见的彩电故障及解决方法。
首先，彩电出现画面模糊或花屏的情况。
这可能是由于信号源问题导致的，可以尝试重新连接信号线，或者更换信号源。
另外，也有可能是彩电的分辨率设置不正确，可以调整分辨率来解决。
其次，彩电出现黑屏情况。
这一故障可能是由于电源线接触不良、电源故障或者主板故障所致。
可以检查电源线是否插紧，或者尝试更换电源插座。
如果问题依然存在，可能需要找专业维修人员进行检修。
另外，彩电出现无法开机的情况。
这可能是由于遥控器电池没电、电池接触不良或者遥控器故障所致。
可以尝试更换遥控器电池，或者用电池擦拭电池接触点，如果问题仍然存在，可能需要更换遥控器。
此外，彩电出现声音异常的情况。
这可能是由于音量设置不正确、音频线松动或者音频故障所致。
可以调整音量大小来解决，或者检查音频线是否插紧。
如果问题依然存在，可能需要更换音频线或者维修音频部件。
最后，彩电出现无法调频的情况。
这可能是由于天线接触不良、天线线路故障或者信号源问题所致。
可以检查天线是否插紧，或者更换天线线路。
如果问题依然存在，可能需要调整信号源或者更换天线。
总的来说，彩电故障是在日常使用中难免会遇到的问题，但大部分故障都可以通过简单的方法解决。
如果问题较为复杂或者无法自行解决，建议及时联系专业维修人员进行处理，以免影响彩电的正常使用。
希望以上讲解对大家在遇到彩电故障时有所帮助。
高路华维修手册
请 免的，如：伴音内载波的差拍对图像的网纹干扰，（我国是6.5M-4.43M=2.07M）以及白峰图像
资料 信号对伴音造成的蜂音干扰等。为了消除上述干扰达到较好的声像分离，改善和提高图像中频
得 PIF和伴音中频SIF, 通过声表面波滤器进行分离后, 分别送到TA8800AN的 4 、 5 、 6 、 7
30 ：地
31 、 32 ：CPU时钟振荡电路，振荡频率8M，幅度0.32VP-P。
- 98 -
33 ：复位信号输入。 34 ：待机/开机控制输出（待机/开机→5V/OV） 35 ：遥控信号输入 36 ：行同步信号输入，作为自动选台时识别信号，稳定接收到信号时，该脚应有3.5VP-P的 行 同 步信号输入。 37 ：静噪控制输出，执行静噪操作时，输出4V高电平。 38 ：强制静噪控制出，当执行电源通断，选台、视频切换等操作时，输出4V高电平，强制静
- 100 -
频电路的选频特性需要相应改变，改变的原则是：确保图像中频fp不变，即频率不变，频率点的
电平幅度不变；而伴音载频，色付载频频率可变，但其载频点的电平幅度应不变，只有这样才
能较好地解决伴音与图像相互干扰的问题以及色付载波与伴音载波差拍引起的网纹干扰问题。
TC-3418机中放单元宽带、窄带切换方法：
9 脚输出，送信号切换集成电路TA8720AN 3 脚。
！
下载 该集成电路内部的视频检波采用锁相环路（PLL）检波方式，改善了检波特性，提高了图像
质量。
坛
论 PLL检波器的图像中频载波由VCO振荡电路提供 , IC101 17 、18 脚外接T105是VCO振荡回 维修 路, 这种由VCO产生的图像中频载波不受图像内容的影响，是一种幅度，相位十分稳定的单频正
电视检修实录2
康佳sp21tk968b，刚开机正常，几分钟后，行幅变宽，再过几秒，听到啪的一声，开机发现C406爆裂，检测电容两端电压为负47v，分别检测行输出到枕校电路原件无异常，用代换法代到C405时机器恢复。
创维29T68HT 6D35机芯 行幅宽，检测枕校管C极电压为0V，测c端没有短路，测以下逆程电容外围原件发现下阻尼管G16S漏电，更换开机发现行幅又偏小了，拆下C424测量只有2N左右，换上一只22N电容机器恢复。
长虹D2525无彩色，首先检测8362电路的10脚8V,38脚0.4--1.6，35脚约1.8均正常，仔细观察图像有淡淡彩色，怀疑TDA4461电路或外围原件有问题，试用2只0.1电容焊在8362的29和30脚，28和31脚，图像出现正常图像，检测tda4661各脚电压，发现1脚电压只有1.8V，分别焊下外围原件发现C220短路漏电，更换试机，机器恢复。
康佳SA机芯三无，该机芯一般烧原件较多，基本上V901 效应管 V903 MPSA06 V908 A327 R910 1K R914 10 R917 0.47都会损坏，打开机器测V901损坏，其他原件却基本正常，仔细发现V901 G极（B)对地接一只稳压管V912，用一只6.2V代换，机器不启动，换上一只18V机器恢复。该机0.47欧电阻过大或过小都会有吱吱响，烧电源同时行管和+B整流管很多机器会烧，一定要检查一下。
TCL AT21211A开机+B电压只有27V，断开各路负载也差不多，检测电源初级查不到故障元件，但毛病绝对出在初级，于是试换TDA16846,K2645无效，再把14脚的1N4148代换也无效，重新把16846外围原件再查一遍还是正常，会不会是开关变压器、？？？试用电源模块代换，输出电压正常，但有吱吱声，查300V电压只有219V，更换150U电容，吱吱声消失，恢复电路机器恢复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
左声道有声。
右声道无声。
左声道开到25以后才有声音。
检修，本文由成都家电维修/收集资
料分析：首先将左右声道的功放块对换试了一下，结果情况一样，证明功放没有坏。
把左声道音频输入断开，然后将有问题的右声道音频的输入端接到正常的左声道音频输入端，结果正常。
说明音频输入端是正常的。
查音频控制电路发现CPU（LC863332A）的第5脚和6脚（左右声道音量输出控制脚），只有左声道有电压变化，右声道没有。
换上新的CPU后，结果两边的声音恢复正常。
但只有将音量指示条到25后才有声音，电路上有一个开机静音控制电路，与之连接的是音量控制电路两个三极管，检查发现，开机静音电路上的A1015的C极和E短路了。
更换新管子后，声音控制恢复正常了。
据用户说，由于下雨打雷引起的。
有多台这种型号的彩电都出现过这个问题，也是用此法解决的。
示灯亮。
有时开机。
有时不开机。
但闪烁。
【sw三无】。
检修，本文由成都家电维修/收集资料分析：打开机器，通电测主电压。
由于新高路华彩电dianyuan电源用的是三洋的改进dianyuan电源，全部由分离元件组成。
当问题出现时，测主电压有不稳定的
+132V，但是波动不是很大，在+120-+130V 左右。
从原理上分析是取样电路有问题，经查取样电路各元件都正常，代换取样三极管后【故障】依然，试着代换稳压管（6.2V），开机正常了，但仔细地检查稳压管正反向zuzhi阻值与正常差不多。
这个【故障】大多都是稳压管性能不好引起的。
【故障】机型：TN—2955TD【故障】为光栅暗。
声音。
亮度打不起来。
检修，本文由成都家电维修
/收集资料分析：此机器用的TB1238AN解码，看电路图图纸后分析，此问题在ABL电路，解码IC 的21脚是ABL控制输入脚，电压一般在
5—6V左右，测其电压正常，代换解码IC 试一试，【故障】依然。
检查IC总线也正常，由于IC外围与亮度相关电路很少，它的电压来自两者取样，当断开与行输出变压器第8脚连接的ABL外电路时，解码IC的23脚电压为0V，此电压是由行主dianyuan电源+130经两个分压电阻产生的，与之相接的是R566（82K）电阻，用表测已经开路，换一个新的就正常了。
对于此机ABL取样的电路，不要以为电压正常就没有问题，由于是两组取样，维修时要分清楚那组电路有问题。
这种【故障】发现过好几台，多半是这个电阻开路引起的。
【故障】机型：高路彩电TC-2018【故障】：开机从刺叭发出“劈劈啪啪”的声音，此声时有时无，当把音量开大，此杂音将连续发出来。
检修，本文由成都家电维修/收集资料分析：为了弄明白是那里发出的声音。
先断开伴音功放的音频输入，此机用的伴音功放是AN5265，音频输入为第二脚，断开C172
负极，注入VCD的音频信号。
开机没有出现杂音【故障】，可见【故障】出自音频处理电路，音频处理电路只有1-6脚。
仔细检查，发现L161霉断L161为10μH。
代换一个新的电感。
接好C172后，开机即正常，此问题曾在多台同样的电视机出现过。
LA7680的2脚是音频检波，经L161和两个电容滤波输出，由于L161发霉，造成接触不良，从而出现杂音的【故障】。
【故障】机型：TN-2586AA彩电【故障】：枕形失真，屏幕两边向中间收缩成刺叭。
分析检修，本文由成都家电维修
/收集资料：枕形校正电路用的是TDA8145其各脚功能电压如下：1脚同相输入16V、2脚反相输入端1.6V、3脚参考电压端8．2V、4脚接地0V、5脚场频抛物线波输出端9．4V、6脚dianyuan电源26V、7脚负反馈输入端14．6V、8脚行频锯波输入10．6V。
用起子调整枕校电位器不起作用，用表测枕校管V551（2SA940）发射极电压为25V 左右，5脚电压也为25V电压左右，说明
此管没有工作。
TDA8145无调节电压输出，试着换掉此块，【故障】依然，测各脚电压都不是很正常，测外围电路，发现3脚外接的对地的电阻R553（12K）开路，由于1脚外接可调电阻VR551调整
TDA8145内部OP1的偏置，未级锯齿输出波形来完成梯形校正的调整，3脚是参考电压脚，由于此电阻的开路使枕校块的偏置电压错误，至使IC工作不正常出现枕形失真的【故障】，更换一个相同zuzhi 阻值的后开机正常。
【故障】机型：TC-3418的彩电【故障】：垂直一条亮带线分析检修，本文由成都家电维修/收集资料：当时认为是虚焊，打开机器一看，没有发现虚焊点，CRT显像管有光说明行高压部分是正常的。
先检查行偏转线圈，用万用表测其zuzhi阻值，没发现问题，接着检查行反馈电路，经查R446（2RF150欧）电阻开路，更换新的试试，开机后电阻冒烟，证明电流很大。
由此推断，偏转可能有匝间短路，更换新的【故障】依旧，
为此把所有行反馈电路全部查一遍，电阻和电感都没有问题，电容用容量表测结果发现S校正电容C466（0。
33NF200V）只有0。
1NF左右，而C446（0。
27NF400V）没有容量了，更换两个相同的电容，再把那个电阻换掉，开机正常，经分析，R446是个功率电阻，而C466、C446是S校正电容，这两个电容很重要，从这两个电容上流过的电流有400MA以上，这两个电容不能用一般的电容代用，要用与原机相同型号的电容代换，如果这两个电容损坏，电流直接流到电阻R446上，所以通过电流过大使电阻冒烟，这种彩电损坏此电容的【故障】较多。
现将经验介绍给同行，我修过出现此【故障】的电视机很多台了。
【故障】机型：TC-2018彩电【故障】：一开机亮度很亮，还有回扫线，伴音正常。
分析检修，本文由成都家电维修
/收集资料：这种问题什么都不用查，这是由于ABL电路引起的，【故障】点就是高压包的第8脚外接的一个电阻，R233（1。
5K/0。
5W）更
换一个新的就正常了，由于这个电阻的开路，造成ABL失控引起此【故障】。
维修新高路华彩电雷击机的体会：雷击机通常分三种情况：VD614（1N4148）击穿造成的，严重时VD616，VD617，VD618，VD619同时损坏。
还有V611（C3807）的损坏，如果发现V612（B764）击穿，那光耦肯定也已经损坏了，在这种情况下，取样的三极管和隐压管不用查直接换新。
试机时要断开负载，一般不会有什么问题，指示灯是亮的，电压如果在50-30伏左右的话，表明dianyuan电源部分的一个电阻R617（0.56K）也损坏了，换之即正常，如果雷击损坏严重时，电阻也要检查，这很重要。
如果接上负载，开不了机，但dianyuan 电源正常，可直接换CPU就可以了。
这种情况下，一般不会损坏解码IC。
三、就是电路板的铜皮被烧断很多处，这种情况比较好修，一步步来，先把所有烧断的线连接无误，然后先修好dianyuan电源，再修好电脑控制部分，再修解码部分。
不
要着急，就会把雷击机修好。
