小型单节双臂松下伺服电机调整一、电机增益调整方法：首先设定基本参数，Pr005=1、Pr006=1、Pr007=0、Pr0012=1（SX和SZ轴此参数不用改）、Pr016=1。
基本参数设定完毕后，然后进行自动增益调整：设置Pr0.02=2（根据不同机械设定，机械手一般设为2，Pr115自动设定为10，使用两档增益切换，运行时使用第二增益，停止时使用第一增益）。
在自动增益调整状态下，电机转速达到200R/M时，Pr004惯量比为自动测定。
调整Pr0.03的值，当提高到某一数值时，电机会出现震动或机械异常响声，说明有共振点出现，需先去先除共振点。
（机械手不需要太高的响应性，刚性设定不用太高）。
手动去除共振点，用PANATERM软件里面频率特性测出共振点，逐步设到Pr2.01~Pr2.12的四个陷波滤波器里面。
如下图所示：幅频特性曲线在末端的0db线上有突起，说明在这个频率段有共振存在，将显示的共振频率设置到Pr214，根据突起的宽度设置适当的陷波宽度Pr215，根据需要陷波的深度设定Pr216(为陷波深度的保留值)。
将Pr214设定为150，Pr215设定为10，Pr216设定为40后，配合调整速度环增益Pr106，速度积分时间常数Pr107，转矩滤波器Pt109，调整后的频率特性图如下图所示机器在运行过程中有声音时，可以通过Pr109进行调整，设置范围为Pr109<1/18*Pr101。
二．减振设定：若机械尖端有晃动，则可通过振动抑制功能消除，抓取机械一运行周期内的波形图，用软件测量停止时的力矩波动周期T（ms单位），通过1000/T计算得尖端振动频率，将其设置到Pr214参数内，观察实际效果，并手动上下微调Pr214即可消除尖端晃动。
如下图所示：从上图可看出，在指令停止后转矩仍有一定频率的波动，即由尖端晃动引起的。
通过上述方法计算出振动频率，设定到Pr214，并上下微调此参数，达到实际最好效果为止，若还是不能达到要求，重复上步骤可再次测定振动频率设定到Pr216，最多可去除四个振动频率。
松下A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明Pr5.28* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）Pr0.01* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制Pr0.02 设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴Pr0.03 实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM 中刷新保存。
Pr0.05 指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）Pr0.07 指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
Pr0.09 第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量0.001mm时，Pr0.09＝10000 Pr0.10＝螺距5mm /脉冲当量0.001mm＝5000 即：Pr0.09/Pr0.10=10000/5000=2/1Pr0.10 指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
松下伺服调试参数 Revised by Jack on December 14,2020松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM中刷新保存。
指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量时，＝10000 ＝螺距5mm /脉冲当量＝5000 即：=10000/5000=2/1指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
松下伺服驱动器参数设置与常见故障解决分析松下伺服参数共有200多个，但一般的控制场合只需要掌握少数几个即可。
伺服系统有位置控制、速度控制、转矩控制以及三者的组合等多种控制模式，但大多数场合都是将伺服系统用于精密定位，其次是转矩控制，速度控制则多使用变频器，因为变频器性能已经足够满足要求了，而价格比伺服低。
本项目即是用于定位控制。
松下伺服用于定位控制，下面几个参数需要熟悉并掌握设置方法：参数设置Pr0.00：伺服旋转方向切换。
常常有这样的情形，伺服驱动需要调换旋转方向，只需要将Pr0.00中的值由“1”改为“0”，或由“0”改为“1”（出厂值是“1”）。
Pr0.01：伺服控制模式的设置。
位置控制是缺省模式（Pr0.01=0），其他模式设置可参考如下：Pr0.07：伺服控制脉冲输入方式。
PLC发送高速脉冲给伺服驱动器，有几种方式，可以是正转一路脉冲，反转一路脉冲；也可以是只用一路脉冲，而增加一个方向控制信号（高低电平即可），当然也可以是90°相位差的2相脉冲，Pr0.07分别设为“1”、“3”、“0”或“2”。
可以看出除了设置为“3”只需一路脉冲就可实现定位控制，其他三者都需要两路脉冲，对于一个轴控制（即一套伺服系统）三菱PLC都没有问题，如果是两个轴控制，则必须将Pr0.07设置为“3”，缺省值为“1”，因此此参数一般都需要设置。
当然此参数与Pr0.06配合设置，可选择输入的脉冲极性。
Pr0.08：电机每旋转一圈所需要的指令脉冲。
此参数涉及到PLC 编程时，定位距离的精确控制，也就是PLC发多少个脉冲，伺服电机转一圈，电机带动丝杆旋转，丝杆的螺距假设是5mm，则PLC每发Pr0.08里设置的数值的脉冲（缺省为10000），丝杆带动运动平台将移动5mm。
参数Pr0.09和Pr0.10可实现同样的功能，适合于PLC脉冲数和移动距离不能整除的场合，其实掌握了Pr0.08，已经无往而不胜了。
Pr5.04：伺服定位，一般两端装有极限位的行程开关，如果装了，需要设置Pr5.04由“1”设置为“0”，否则行程开关将不起作用。
松下伺服调试参数 Prepared on 22 November 2020松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM中刷新保存。
指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量时，＝10000 ＝螺距5mm /脉冲当量＝5000 即：=10000/5000=2/1指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
松下伺服几个参数需要熟悉并掌握设置方法松下伺服驱动器是一种广泛应用于工业机器和自动化设备中的驱动设备。
它的性能和功能非常多样化，为了更好地使用和应用松下伺服驱动器，需要熟悉和掌握一些参数设置方法。
以下是几个需要熟悉并掌握设置方法的松下伺服参数：1.速度环参数：松下伺服驱动器的速度环参数用于控制电机的运行速度。
其中包括速度比例增益、速度积分增益和速度偏差限制等参数。
需根据具体应用场景调整这些参数的值，以达到预期的运动控制效果。
在进行速度环参数设置时，首先需要确定期望的速度响应曲线，例如加速时间、匀速时间和减速时间。
然后根据实际测试数据调整速度比例增益和速度积分增益，以使电机在给定的运动过程中能够快速、稳定地达到期望的速度。
2.位置环参数：松下伺服驱动器的位置环参数用于控制电机的位置精度和稳定性。
其中包括位置比例增益、位置积分增益和位置偏差限制等参数。
调整这些参数的值可以改变电机的位置控制性能。
在进行位置环参数设置时，首先需要确定期望的位置控制精度，例如允许的位置偏差范围或静态和动态跟踪误差。
然后根据实际测试数据调整位置比例增益和位置积分增益，以使电机能够在给定的位置控制误差范围内稳定运行。
3.加速度和减速度参数：松下伺服驱动器的加速度和减速度参数用于控制电机的加速和减速过程。
这些参数直接影响电机的动态性能和响应速度。
在进行加速度和减速度参数设置时，需要综合考虑电机和机械系统的能力和特性。
如果加速度设置过大，可能会导致电机无法应对过大的惯性负载；如果减速度设置过小，可能会导致电机在停止过程中过度震荡。
因此，需要根据具体的应用要求和实际测试数据来调整加速度和减速度参数的值。
4.运行模式参数：松下伺服驱动器支持多种运行模式，例如位置控制、速度控制和力矩控制等。
在设置运行模式参数时，需要根据实际需要选择合适的运行模式，并设置相应的参数。
在进行运行模式参数设置时，首先需要确定期望的运动控制方式，例如精确定位、快速定位或轻负载运行等。
松下伺服调试参数文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明Pr5.28* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）Pr0.01* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制Pr0.02 设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴Pr0.03 实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM中刷新保存。
Pr0.05 指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）Pr0.07 指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
Pr0.09 第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量0.001mm时，Pr0.09＝10000 Pr0.10＝螺距5mm /脉冲当量0.001mm＝5000 即：Pr0.09/Pr0.10=10000/5000=2/1Pr0.10 指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
Panasonic松下数字交流伺服 安装调试说明书 （２００３．１１版本） 目 录 １． 松下连接示意图 ２． 通电前的检查 ３． 通电时的检查 ４． 松下伺服驱动器的参数设定 ５． 松下伺服驱动器的参数和性能优化调整 １． 松下连接示意图 重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。
否则，会损坏编码器。
（此种 情况，不在松下的保修范围！） ２． 通电前的检查 １） 确认松下伺服驱动器和电机插头的连接，相序是否正确： Ａ．中惯量电机，不带刹车制动器的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 注： 电机相序错误，通电时会发生电机抖动现象。
Ｂ．中惯量电机ＭＤＭＡ ０．７５ＫＷ－２．５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ｆ Ｖ Ｉ Ｗ Ｂ 接地 Ｄ 刹车电源 Ｇ 刹车电源 Ｈ Ｃ． 中惯量电机ＭＤＭＡ ３ＫＷ－５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ｄ Ｖ Ｅ Ｗ Ｆ 接地 Ｇ 刹车电源 Ａ 刹车电源 Ｂ ２）确认松下伺服驱动器ＣＮ ＳＩＧ和松下伺服电机编码器联接正确， 接插件螺丝拧紧。
３）确认松下伺服驱动器ＣＮ Ｉ／Ｆ和数控系统的插头联接正确， 接插件螺丝拧紧。
３．通电时的检查 １） 确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。
建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。
２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

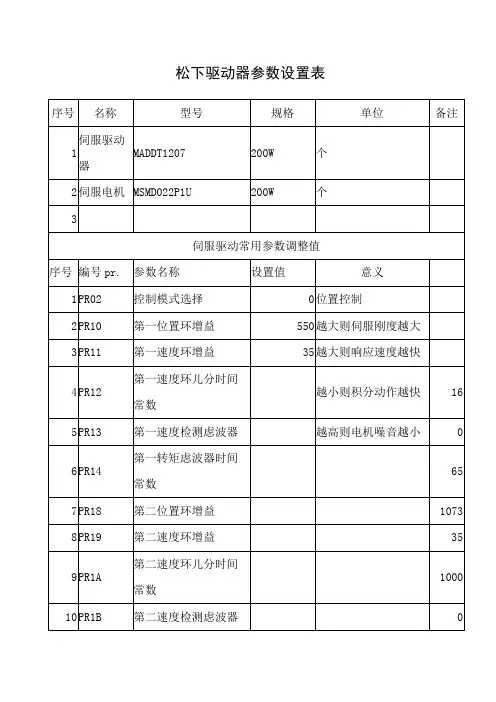

４．松下伺服驱动器的参数设定 １）松下伺服驱动器修改参数的操作方法 Ａ． 接通驱动器电源； Ｂ． 按操作面板上的“ＳＥＴ”键； Ｃ． 按住“ＭＯＤＥ”键，选择参数页面 ＰＲ ＿ ００ ； Ｄ． 用上○∧，下○∨按钮，选择你需要修改参数的参数号码 ＰＲ ＿ ４２ （例修改４２号参数）； Ｅ． 按“ＳＥＴ”键，显示原来的参数值 ００； Ｆ． 用左○＜，上○∧，下○∨按钮，改变参数值； Ｇ． 修改完毕， 按“ＳＥＴ”键确定。
Panasonic松下数字交流伺服 安装调试说明书 （２００３．１１版本） 目 录 １． 松下连接示意图 ２． 通电前的检查 ３． 通电时的检查 ４． 松下伺服驱动器的参数设定 ５． 松下伺服驱动器的参数和性能优化调整 １． 松下连接示意图 重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。
否则，会损坏编码器。
（此种 情况，不在松下的保修范围！） ２． 通电前的检查 １） 确认松下伺服驱动器和电机插头的连接，相序是否正确： Ａ．中惯量电机，不带刹车制动器的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 注： 电机相序错误，通电时会发生电机抖动现象。
Ｂ．中惯量电机ＭＤＭＡ ０．７５ＫＷ－２．５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ｆ Ｖ Ｉ Ｗ Ｂ 接地 Ｄ 刹车电源 Ｇ 刹车电源 Ｈ Ｃ． 中惯量电机ＭＤＭＡ ３ＫＷ－５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ｄ Ｖ Ｅ Ｗ Ｆ 接地 Ｇ 刹车电源 Ａ 刹车电源 Ｂ ２）确认松下伺服驱动器ＣＮ ＳＩＧ和松下伺服电机编码器联接正确， 接插件螺丝拧紧。
３）确认松下伺服驱动器ＣＮ Ｉ／Ｆ和数控系统的插头联接正确， 接插件螺丝拧紧。
３．通电时的检查 １） 确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。
建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。
２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。
４．松下伺服驱动器的参数设定 １）松下伺服驱动器修改参数的操作方法 Ａ． 接通驱动器电源； Ｂ． 按操作面板上的“ＳＥＴ”键； Ｃ． 按住“ＭＯＤＥ”键，选择参数页面 ＰＲ ＿ ００ ； Ｄ． 用上○∧，下○∨按钮，选择你需要修改参数的参数号码 ＰＲ ＿ ４２ （例修改４２号参数）； Ｅ． 按“ＳＥＴ”键，显示原来的参数值 ００； Ｆ． 用左○＜，上○∧，下○∨按钮，改变参数值； Ｇ． 修改完毕， 按“ＳＥＴ”键确定。
松下A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定:用松下MINAS A5系列伺服驱动器,设定以下参数后,机床即可工作。
但是,为优化机床性能,请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明Pr5.28* LED初始状态6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面,通过脉冲监测,来检测控制卡发出脉冲是否正确,从而可判断出是否存在电气干扰问题。
(该参数为指令脉冲总和Pr0.01* 控制方式选择0 0:位置控制1:速度控制2:转矩控制Pr0.02 设定实时自动调整调试设定0:无效1:标准3:垂直轴Pr0.03 实时自动调整机器刚性设定调试设定0—31,设定值越高,响应越快,但值太高,容易产生振动。
实时自动增益调整时机器刚性设定。
Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值(%=(负载惯量/转子惯量*100。
实时自动增益调整时,此参数可自动估算并每30分钟在EEPROM 中刷新保存。
Pr0.05 指令脉冲输入选择1 0:光电耦合器输入(低速接口1:长线驱动器专用输入(高速接口Pr0.07 指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号,负逻辑。
Pr0.09 第一指令脉冲分倍频分子需计算1~10000 典型值:螺距5mm,编码器分辨率10000,连轴器直拖,脉冲当量0.001mm时,Pr0.09=10000 Pr0.10=螺距5mm /脉冲当量0.001mm=5000 即:Pr0.09/Pr0.10=10000/5000=2/1Pr0.10 指令脉冲分倍频的分母需计算1~10000二、松下驱动器的调节松下伺服器修改参数设定值后,须选择EEPROM 写入模式。
方法如下:①按MODE键,选择EEPROM写入显示模式EE_SEt;②按SET键,显示EEP -;③按住上翻键约3 秒,显示EEP ――到――――――到StArt,参数保存完显示FiniSh.表示参数写入有效,显示rESEt.表示需关断电源,重新通电设定值才能生效;显示Error.表示写入无效,需重新设定参数。
P a n a s o n i c伺服参数设定说明Prepared on 24 November 2020Panasonic（MINAS A系列）伺服参数设定说明：注意：齿轮比设错，编码器会无回授，同时控制器发遗失位置命令、严重追随误差警报。
使用面板设定参数的方式：1、接通驱动器电源；2、按set键按钮；3、按住MODE键按钮，到显示为：“PA_ 00”；4、按上↑、或下↓键按钮，来选择需要设定的数号，如选择10号参数，显示为：“PA_ 10”；5、按set键按钮，进入对应参数值，显示为：“ 50”；6、用左←键、上↑键、下↓键，来修改设定数值；7、修改完后，按set键按钮，确认退出；当修改完所有要修改的参数后，要执行选择EEPROM模式写入，8、按MODE键按钮，到显示为：“EE_ SET”；9、按set键按钮，到显示为：“EEP -”；10、按住上↑键按钮约（持续3秒钟），显示转换如下：“EEP -”→“EEP - -”→“- - - - - -”→“START” [→“FINISH”[→“Reset”[→“ERROR”“FINISH”与“Reset”写入完成；“ERROR”写入出错，须重新设定参数，后再写入；显示“Reset”需要关电源，重开电源后，设定参数值生效；常规自动增益调节：1、选择常规自动增益调节模式，初始显示“r 0”；2、按SET键按钮一次，按MODE模式键切换，按钮三次，到显示为“At_no1”；3、按上↑、下↓键来选择机器的刚性，刚性越高越好，但前提条件是机台不抖动；4、按SET键按钮，进入监视器 / 执行模式；显示为：“Atu -”；5、在监视器 / 执行模式上运作：按住上↑键按钮约3秒，直到出现显示“start”，电机开始运转，大约15秒内，电机重复5个周期，包括两圈的正转和反转。
“Atu -”→“Atu - -”→“- - - - - -”→“START” [→“FINISH”[→“ERROR”6、把获得的增益值写入到EEPROM。
