松下伺服马达增益调试PPT课件

小型单节双臂松下伺服电机调整一、电机增益调整方法：首先设定基本参数，Pr005=1、Pr006=1、Pr007=0、Pr0012=1（SX和SZ轴此参数不用改）、Pr016=1。

基本参数设定完毕后，然后进行自动增益调整：设置Pr0.02=2（根据不同机械设定，机械手一般设为2，Pr115自动设定为10，使用两档增益切换，运行时使用第二增益，停止时使用第一增益）。

在自动增益调整状态下，电机转速达到200R/M时，Pr004惯量比为自动测定。

调整Pr0.03的值，当提高到某一数值时，电机会出现震动或机械异常响声，说明有共振点出现，需先去先除共振点。

（机械手不需要太高的响应性，刚性设定不用太高）。

手动去除共振点，用PANATERM软件里面频率特性测出共振点，逐步设到Pr2.01~Pr2.12的四个陷波滤波器里面。

如下图所示：幅频特性曲线在末端的0db线上有突起，说明在这个频率段有共振存在，将显示的共振频率设置到Pr214，根据突起的宽度设置适当的陷波宽度Pr215，根据需要陷波的深度设定Pr216(为陷波深度的保留值)。

将Pr214设定为150，Pr215设定为10，Pr216设定为40后，配合调整速度环增益Pr106，速度积分时间常数Pr107，转矩滤波器Pt109，调整后的频率特性图如下图所示机器在运行过程中有声音时，可以通过Pr109进行调整，设置范围为Pr109<1/18*Pr101。

二．减振设定：若机械尖端有晃动，则可通过振动抑制功能消除，抓取机械一运行周期内的波形图，用软件测量停止时的力矩波动周期T（ms单位），通过1000/T计算得尖端振动频率，将其设置到Pr214参数内，观察实际效果，并手动上下微调Pr214即可消除尖端晃动。

如下图所示：从上图可看出，在指令停止后转矩仍有一定频率的波动，即由尖端晃动引起的。

通过上述方法计算出振动频率，设定到Pr214，并上下微调此参数，达到实际最好效果为止，若还是不能达到要求，重复上步骤可再次测定振动频率设定到Pr216，最多可去除四个振动频率。

Panasonic松下数字交流伺服　安装调试说明书　 （２００３．１１版本） 目 录 １．　松下连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　松下伺服驱动器的参数设定　５．　松下伺服驱动器的参数和性能优化调整 １．　松下连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在松下的保修范围！）　２．　通电前的检查　１）　确认松下伺服驱动器和电机插头的连接，相序是否正确：　Ａ．中惯量电机，不带刹车制动器的连接： 伺服驱动器 电机插头　 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 注：　电机相序错误，通电时会发生电机抖动现象。

　Ｂ．中惯量电机ＭＤＭＡ　０．７５ＫＷ－２．５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　 Ｕ Ｆ Ｖ Ｉ Ｗ Ｂ　 接地 Ｄ　 刹车电源 Ｇ　 刹车电源 Ｈ 　Ｃ．　中惯量电机ＭＤＭＡ　３ＫＷ－５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头　 Ｕ Ｄ Ｖ Ｅ Ｗ Ｆ　 接地 Ｇ　 刹车电源 Ａ　 刹车电源 Ｂ ２）确认松下伺服驱动器ＣＮ　ＳＩＧ和松下伺服电机编码器联接正确， 接插件螺丝拧紧。

　３）确认松下伺服驱动器ＣＮ　Ｉ／Ｆ和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．松下伺服驱动器的参数设定　１）松下伺服驱动器修改参数的操作方法　Ａ．　接通驱动器电源；　Ｂ．　按操作面板上的“ＳＥＴ”键；　Ｃ．　按住“ＭＯＤＥ”键，选择参数页面　ＰＲ　＿　００　；　Ｄ．　用上○∧，下○∨按钮，选择你需要修改参数的参数号码　ＰＲ　＿　４２　（例修改４２号参数）；　Ｅ．　按“ＳＥＴ”键，显示原来的参数值 ００；　Ｆ．　用左○＜，上○∧，下○∨按钮，改变参数值；　Ｇ．　修改完毕，　按“ＳＥＴ”键确定。

Panasonic松下数字交流伺服　安装调试说明书　 （２００３．１１版本） 目 录 １．　松下连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　松下伺服驱动器的参数设定　５．　松下伺服驱动器的参数和性能优化调整 １．　松下连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在松下的保修范围！）　２．　通电前的检查　１）　确认松下伺服驱动器和电机插头的连接，相序是否正确：　Ａ．中惯量电机，不带刹车制动器的连接： 伺服驱动器 电机插头　 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 注：　电机相序错误，通电时会发生电机抖动现象。

　Ｂ．中惯量电机ＭＤＭＡ　０．７５ＫＷ－２．５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　 Ｕ Ｆ Ｖ Ｉ Ｗ Ｂ　 接地 Ｄ　 刹车电源 Ｇ　 刹车电源 Ｈ 　Ｃ．　中惯量电机ＭＤＭＡ　３ＫＷ－５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头　 Ｕ Ｄ Ｖ Ｅ Ｗ Ｆ　 接地 Ｇ　 刹车电源 Ａ　 刹车电源 Ｂ ２）确认松下伺服驱动器ＣＮ　ＳＩＧ和松下伺服电机编码器联接正确， 接插件螺丝拧紧。

　３）确认松下伺服驱动器ＣＮ　Ｉ／Ｆ和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．松下伺服驱动器的参数设定　１）松下伺服驱动器修改参数的操作方法　Ａ．　接通驱动器电源；　Ｂ．　按操作面板上的“ＳＥＴ”键；　Ｃ．　按住“ＭＯＤＥ”键，选择参数页面　ＰＲ　＿　００　；　Ｄ．　用上○∧，下○∨按钮，选择你需要修改参数的参数号码　ＰＲ　＿　４２　（例修改４２号参数）；　Ｅ．　按“ＳＥＴ”键，显示原来的参数值 ００；　Ｆ．　用左○＜，上○∧，下○∨按钮，改变参数值；　Ｇ．　修改完毕，　按“ＳＥＴ”键确定。

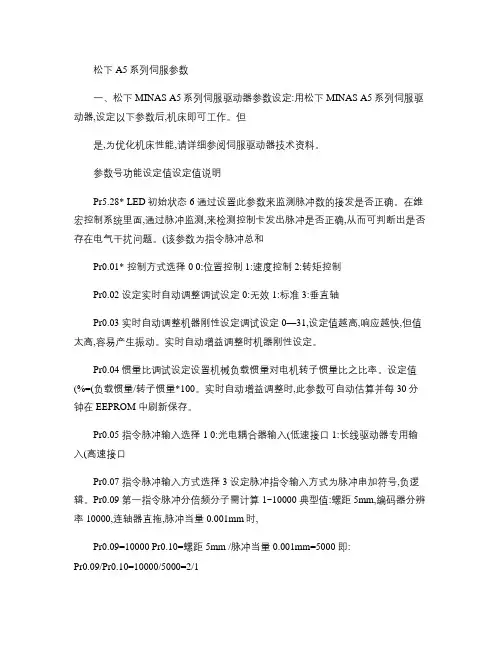

松下A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定:用松下MINAS A5系列伺服驱动器,设定以下参数后,机床即可工作。

但是,为优化机床性能,请详细参阅伺服驱动器技术资料。

参数号功能设定值设定值说明Pr5.28* LED初始状态6 通过设置此参数来监测脉冲数的接发是否正确。

在维宏控制系统里面,通过脉冲监测,来检测控制卡发出脉冲是否正确,从而可判断出是否存在电气干扰问题。

(该参数为指令脉冲总和Pr0.01* 控制方式选择0 0:位置控制1:速度控制2:转矩控制Pr0.02 设定实时自动调整调试设定0:无效1:标准3:垂直轴Pr0.03 实时自动调整机器刚性设定调试设定0—31,设定值越高,响应越快,但值太高,容易产生振动。

实时自动增益调整时机器刚性设定。

Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。

设定值(%=(负载惯量/转子惯量*100。

实时自动增益调整时,此参数可自动估算并每30分钟在EEPROM 中刷新保存。

Pr0.05 指令脉冲输入选择1 0:光电耦合器输入(低速接口1:长线驱动器专用输入(高速接口Pr0.07 指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号,负逻辑。

Pr0.09 第一指令脉冲分倍频分子需计算1~10000 典型值:螺距5mm,编码器分辨率10000,连轴器直拖,脉冲当量0.001mm时,Pr0.09=10000 Pr0.10=螺距5mm /脉冲当量0.001mm=5000 即:Pr0.09/Pr0.10=10000/5000=2/1Pr0.10 指令脉冲分倍频的分母需计算1~10000二、松下驱动器的调节松下伺服器修改参数设定值后,须选择EEPROM 写入模式。

方法如下:①按MODE键,选择EEPROM写入显示模式EE_SEt;②按SET键,显示EEP -;③按住上翻键约3 秒,显示EEP ――到――――――到StArt,参数保存完显示FiniSh.表示参数写入有效,显示rESEt.表示需关断电源,重新通电设定值才能生效;显示Error.表示写入无效,需重新设定参数。

Panasonic伺服参数设定说明Panasonic（MINAS A系列）伺服參數設定說明：备注: 1、首先设置驱动器的电子齿轮比和需要马达转一圈回授的脉冲数计算方法如下：MSMA042A1A通常新代控制器所设精度单位1um/Pules （可在系统参数17中设所需精度单位）通常新代控制器所设的倍频数是4 倍（可在系统参数81~100中所设轴卡的倍频）计算公式：F= f ×(Pr 46 ×2Pr 4A) ／Pr 4B = 10000或(217)注： F —电机转一圈所需的内部指令脉冲数（编码器的分辨率）f —电机转一圈所需指令脉冲数马达转一圈回授的脉冲数= 负载转一圈移动量脉冲数÷控制器内部所设的倍频4****** ex：******当螺杆的节距是10mm，马达选用A 型编码器分辨率，采用直传连轴器那齿轮比计算如下：负载转一圈移动量脉冲数= 10mm÷1um/Pules =104 PulesM / N = 1 / 1F(10000) = f(10000) ×{ Pr 46 ×2Pr 4A) ÷Pr 4B把Pr 4A = 0 1、Pr 46 = 10000 2、Pr 4B = 100002、设定上表中的驱动器参数，值为后面的设定值；Pr 4A、Pr 46、Pr 4B为上面公式根据实际情况计算出来的值；Pr 10、Pr 11、Pr 12先不修改数值，为出厂值；3、调整机台的刚性，先进行X、Y、Z 轴的来回运动，通过自动整定调谐驱动器参数值，按加1数值增大；通常调节到机台出现震动或有声音后，降回原一级。

注意一点：调完后，需把X、Y、Z的位置增益Pr 10设成一样大；注意：齿轮比设错，编码器会无回授，同时控制器发遗失位置命令、严重追随误差警报。

使用面板设定参数的方式：1、接通驱动器电源；2、按set键按钮；3、按住MODE键按钮，到显示为：“PA_ 00”；4、按上↑、或下↓键按钮，来选择需要设定的数号，如选择10号参数，显示为：“PA_ 10”；5、按set键按钮，进入对应参数值，显示为：“50”；6、用左←键、上↑键、下↓键，来修改设定数值；7、修改完后，按set键按钮，确认退出；当修改完所有要修改的参数后，要执行选择EEPROM模式写入，8、按MODE键按钮，到显示为：“EE_ SET”；9、按set键按钮，到显示为：“EEP -”；10、按住上↑键按钮约（持续3秒钟），显示转换如下：“EEP -”→“EEP - -”→“- - - - - -”→“START”[→“FINISH”[→“Reset”[→“ERROR”“FINISH”与“Reset”写入完成；“ERROR”写入出错，须重新设定参数，后再写入；显示“Reset”需要关电源，重开电源后，设定参数值生效；常规自动增益调节：1、选择常规自动增益调节模式，初始显示“r 0”；2、按SET键按钮一次，按MODE模式键切换，按钮三次，到显示为“At_no 1”；3、按上↑、下↓键来选择机器的刚性，刚性越高越好，但前提条件是机台不抖动；4、按SET键按钮，进入监视器/ 执行模式；显示为：“Atu -”；5、在监视器/ 执行模式上运作：按住上↑键按钮约3秒，直到出现显示“start”，电机开始运转，大约15秒内，电机重复5个周期，包括两圈的正转和反转。

Panasonic松下数字交流伺服安装调试说明书(2003.11版本目录1.松下连接示意图2.通电前的检查3.通电时的检查4.松下伺服驱动器的参数设定5.松下伺服驱动器的参数和性能优化调整1.松下连接示意图重要提示:由于电机和编码器是同轴连接,因此,在电机轴端安装带轮或连轴器时,请勿敲击。

否则,会损坏编码器。

(此种情况,不在松下的保修范围!2.通电前的检查1确认松下伺服驱动器和电机插头的连接,相序是否正确:A.中惯量电机,不带刹车制动器的连接:伺服驱动器电机插头U AVBWC接地D注:电机相序错误,通电时会发生电机抖动现象。

B.中惯量电机MDMA0.75KW-2.5KW,带刹车制动器电机的连接:伺服驱动器电机插头U FVIWB接地D刹车电源G刹车电源HC.中惯量电机MDMA3KW-5KW,带刹车制动器电机的连接:伺服驱动器电机插头U DVEWF接地G刹车电源A刹车电源B2确认松下伺服驱动器CN SIG和松下伺服电机编码器联接正确,接插件螺丝拧紧。

3确认松下伺服驱动器CN I/F和数控系统的插头联接正确,接插件螺丝拧紧。

3.通电时的检查1确认三相主电路输入电压在200V-220V范围内。

建议用户选用380V/200V的三相伺服变压器。

2确认单相辅助电路输入电压在200V-220V范围内。

4.松下伺服驱动器的参数设定1松下伺服驱动器修改参数的操作方法A.接通驱动器电源;B.按操作面板上的“SET”键;C.按住“MODE”键,选择参数页面PR_00;D.用上○∧,下○∨按钮,选择你需要修改参数的参数号码PR_42(例修改42号参数;E.按“SET”键,显示原来的参数值00;F.用左○<,上○∧,下○∨按钮,改变参数值;G.修改完毕,按“SET”键确定。

重复以上D~G过程,修改其它参数。

修改参数操作完毕,切记选择驱动器EEPROM写入模式,保存参数。

H.按住“MODE”键,选择EEPROM写入模式页面EE_SEt;I.按“SET”键,显示EEP-;J.按住上“○∧”按钮(约3秒钟。
