BYWG罐式（无负压）叠压供水设备概述我国城镇化建设日异月新，住宅楼层在不断提高，城市面积在不断扩大，城镇原有的管网供水能力日显不足，传统的二次加压设备如通过蓄水池或高位水箱采用水泵加压供水存在投资和日常维修费用大，水质易受二次污染，浪费能源等缺点。

随着供水技术与设备的发展，及城镇供水能力的提高，具有卫生、节能、占地面积小等优点的管网叠压供水方式日益成熟。

奔宇机电的专业技术人员在追求卓越品质的设计理念指导下，结合自身在供水领域的长期研究、生产经验，做了大量的试验和开发工作，在原有BYW型无负压变频给水设备基础上推出了新一代BYWG型罐式（无负压）叠压供水设备，力求使产品结构更加完善，产品性能更加可靠，市场应用中更节能、更环保、更经济。

BYWG型罐式（无负压）叠压供水设备是一种新型加压供水设备，通过微机控制变频调速来实现恒压供水。

首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。

当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。

设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑理性的供水方式。

设备工作原理：自来水由系统进水管进入，经过过滤器（可选）和倒流防止装置（可选），进入稳流调节器（稳流罐）的进水口，稳流罐出口端连接水泵泵组的进水总管，总管分出两路经阀门进入两台水泵，水泵出口经消声止回阀和阀门，至出水总管。

稳流补偿罐装有限压保护压装置、真空抑制器，稳流罐出水口底部有排污口。

限压保护装置和压力传感器，分别实时检测市政管网压力和用户管网压力值。

设备旁路直通管路出口与供水总管相连。

如用户要求，系统还可设一个消毒接口，方便卫生监督部门的检测工作以及对系统内部消毒用。

住房和城乡建设部于2008年12月12日批准发布了《箱式无负压供水设备》(CJ／T302-2008)城镇建设行业标准，于2009年6月1日起实施。

现将标准主要技术内容介绍如下。

1 外观1.1 水箱组焊完毕后，各连接件不应有漏焊、漏料现象，各紧固件不应有松动，爬梯应安装牢固。

1.2 设备各部件表面不应有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观。

1.3 设备变频控制柜的表面应平整，均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷。

1.4 设备变频控制柜表面涂层不应有炫目反光，颜色应均匀一致，不应有脱漆、起泡、裂纹、流痕等现象。

2 结构2.1 设备整体布局及部件安装位置应合理，便于操作、调试和维修。

2.2 设备配套使用的仪表量程和精度、配套使用的阀门、管件的耐压等级应满足有关标准要求，配套使用的产品应有产品合格证。

2.3 设备的各种阀门及其活动部件的动作应灵活、可靠。

3 组件质量3.1 变频控制柜3.1．1 基本要求a)控制柜的制造应符合GB／T 3047.1的规定；b)控制柜应有吊装环；c)控制柜面板上应设有观察设定压力、实际压力、电流、电压、频率等的显示窗口，并有故障报警的声、光显示；d)控制柜面板上应设有水泵启、闭状态显示、功能指示标志，其图形及文字要求应符合有关标准规定；e)控制柜导线、信号灯、按钮的颜色应符合GB／T 2681和GB／T 2682规定。

3.1．2 电气间隙与爬电距离设备中带电电路之间以及带电零部件或接地零部件之间的电气间隙和爬电距离应符合GB／T3797-2005中4.7条的规定。

3.1.3 绝缘电阻与介电强度a)设备中带电回路之间以及带电回路与地之间(在该回路不直接接地时)的绝缘电阻应符合GB／T3797-2005中第4.8.1条的规定。

b)介电强度介电强度应符合GB／T 3797-2005中第4.8.2和4.8.3条的规定。

对不与主电路直接连接的辅助电路，额定绝缘电压大于60V，应能承受介电试验电压2Ui+1000V，最低1500V。

XWS箱式无负压变频供水设备功能特点：紧凑美观、过流部件全304不锈钢和饮用水标准的胶囊、全自动运行、无级调速恒压、既能蓄水又能充分利用和叠加管网原有压力更节能、液晶中文汉显、内置多套供水模式、缺水保护。

>>>>>>>>>>>>>>>>>>>>>>>下载阅读体验更好<<<<<<<<<<<<<<<<<<<<<<<<产品简介XWS箱式箱式无负压供水设备是普通无负压供水设备的升级产品，是新一代更加节能的变频恒压供水设备。

设备既保留了无负压供水设备直接与市政管网对接的功能，又具备大量蓄水的能力。

充分利用市政管网原有压力的同时，还可以避免市政供水不稳定或停水时无水可用的局面。

设备主要又密封的SUS304不锈钢水箱、普通变频增压系统、变频增压泵、稳流真空消除器等组成。

系统分两路进水：一路进水箱，一路进稳流器与增压系统直连。

当用水量小或者市政进水压力足够时，供水设备直接叠压供水;当市政供水压力小时，变频增压泵开始从水箱里面抽水增压差量补偿，直到增压系统设备进水口达到规定的压力为止。

从而，设备具备了更加节能、二次污染甚微、蓄水能力强等特点。

是供水领域新一代节能产品。

功能特点1、更加可靠。

充分结合了传统变频供水设备和无负压供水设备的优点，既能蓄水，又能充分利用管网压力，稳定和可靠性更上一个层次。

2、紧凑美观。

采用特殊加工工艺和定制阀门，缩短了不必要的长度，使整个设备结构高度协调。

3、清洁卫生。

组合式不锈钢水箱、不锈钢材质的管路和水泵，全封闭结构，彻底根除二次污染，确保水质的新鲜与纯净。

4、节能显著。

可充分利用市政管网原有压力，同等条件下，箱式无负压供水设备的增压泵额定功率偏低，运行节能效果十分显著;5、停电或故障时可持续供水。

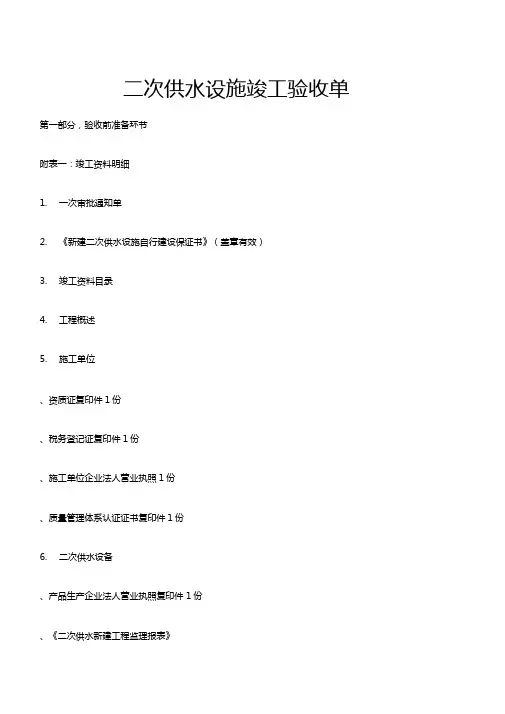

二次供水设施竣工验收单第一部分，验收前准备环节
附表一：竣工资料明细
1.一次审批通知单
2.《新建二次供水设施自行建设保证书》（盖章有效）
3.竣工资料目录
4.工程概述
5.施工单位
、资质证复印件1份
、税务登记证复印件1份
、施工单位企业法人营业执照1份
、质量管理体系认证证书复印件1份
6.二次供水设备
、产品生产企业法人营业执照复印件 1份
、《二次供水新建工程监理报表》
、产品卫生合格证复印件1份
、产品检测报告及合格证复印件1份
7.泵房全景照片
8.设计图
9.竣工图（封面、目录、竣工说明及材料表、泵房平面图、泵房系统图、控制电路图、
控制柜接线图）
10.所有资料需要加盖施工单位工程管理章第二部分，验收申请环节
第三部分，验收实施环节
1、水泵机组及主要部件配件配置验收
小区名称小区地址
幢数最高层数总户数设备厂家查勘日期
成
套
设
备
2、控制柜及电器元器件配置验收
3、稳压补偿式无负压供水设备功能验收
4?箱式无负压供水设备功能验收
5?泵房验收
验收合格签字：验收时间:。

无负压供水设备施工方案1. 引言无负压供水设备是一种新型的供水设备，其采用先进的技术和设备，能够有效解决传统供水系统中的一些问题，如水压不稳定、水质不够清洁、漏水等。

本文将介绍无负压供水设备的施工方案，以帮助施工人员更好地了解施工步骤和注意事项。

2. 施工前的准备工作在进行无负压供水设备的施工之前，需要做一些准备工作，包括施工方案的制定、材料准备和施工人员的培训等。

2.1 施工方案的制定施工方案是指在施工过程中所需要采取的步骤和措施，以确保施工的顺利进行。

在制定施工方案时，需要考虑以下因素：•施工地点：确定施工设备的安放位置和管道的布置方式，确保施工的方便和高效。

•施工时间：合理安排施工时间，避免对用户的用水产生太大的影响。

•材料选择：选择质量可靠、性能稳定的材料，以保证无负压供水设备的长期稳定运行。

2.2 材料准备在施工前需要准备一些必要的材料和设备，包括：•管道和管件：根据施工方案确定所需的管道和管件规格和数量，确保材料充足。

•泵和控制设备：根据施工方案选择适当的泵和控制设备，确保其质量和性能符合要求。

•安全设备：包括安全帽、手套、安全绳等，确保施工过程中的安全。

2.3 施工人员的培训为了保证施工的质量和安全，需要对施工人员进行培训，使其了解施工方案和操作规程，并具备相应的技能。

3. 施工步骤3.1 确定施工地点根据施工方案确定无负压供水设备的安放位置，确保施工的便利和管道的布置合理。

3.2 安装管道和管件根据施工方案安装管道和管件，包括主管道和支管道的安装，以及连接管道和管件的焊接或螺纹连接。

3.3 安装泵和控制设备根据施工方案安装泵和控制设备，确保其位置合理并符合要求。

3.4 进行管道测试和调试安装完管道和设备后，需要进行管道测试和调试，以确保其正常运行。

测试和调试包括：•压力测试：用水泵将水泵入管道，测量管道内的压力，确保其符合要求。

•流量测试：通过开启水龙头或其他用水设备，测量供水设备的流量，确保其满足用户的需求。

无负压供水设备安全操作保养规定前言随着人们的生活水平的不断提高，对用水要求也越来越高，生活用水对供水设备的要求也提高了。

无负压供水设备作为一种能够满足人们不同用水需求的新兴户内供水设备，其工作原理及技术参数都具有其独特性，因此在运行和使用过程中必须严格按照操作规定进行使用和维护。

本文主要介绍无负压供水设备的安全操作保养规定，以确保无负压供水设备的正常运行和延长使用寿命。

环境要求1.安装无负压供水设备的环境无振动和足够的平稳。

2.无负压供水设备应安装在室内，不宜在阳台等垂直空间内安装。

3.推荐安装在建筑物一楼或地下室。

4.安装环境温度应在5℃-40℃范围内，相对湿度不应大于80%。

5.电机供电电源应为220V-240V50Hz。

6.为了方便日后的检修和修理，应在设备附近留出适当的维修操作空间。

设备操作规定运行操作1.首次使用前请先检查无负压供水设备的电源及气源线路是否连接正常。

2.操作前请检查阀门是否全部打开，确认水通畅运转。

3.开机前应按启动程序操作，确认操作无误后上电。

4.多台设备共用时，各个设备之间不能互相影响，应分设不同排气管道并各自排气。

5.运行过程中请留意设备运行状况，如发现异常应立即关机排除故障。

6.运行中请勿近距离观察运行状态，防止发生安全事故。

关机操作1.关机前请先强制断电，随后按关机程序操作关闭设备。

2.确保设备完全停止后方可进行检修和维护。

维护与保养规定1.维修人员具备相关的技术资质，对设备性能、技术参数等均要有一定的了解。

2.不定期检查设备的电气线路是否有老化、损坏、短路等情况，及时调整或更换单位。

3.定期清洗设备外表面和内部泵头。

清洗时需断电并关闭阀门，使用清水及洗刷并不可用硬物擦拭。

4.定期检查水感应器是否正常，如发现感应器有问题需及时更换。

5.定期检查箱体内部制冷系统是否正常，如发现异常应及时调整或更换。

6.定期检查各阀门、管路接头等是否密封、固定是否牢固，如发现有问题应及时处理。

无负压成套供水设备安装方法1、无负压成套供水设备妥善出库运至现场。

在运输过程中，要注意成品保护，避免罐体的变形和管路受到挤压。

2、设备就位，按图纸要求定位中心和标高。

3、泵水平度初次测量在主轴外露部分或在水平出口法兰面上，或在垂直进出口法兰面上测铅垂度，允许偏差≤0.1mm/m。

4、初找平后对预留地脚螺栓孔进行灌浆。

灌浆材料采用设计标号的细石混凝土，如设计没明确标识则采用比灌浆材料高一等级无收缩细石混凝土。

5、初找平后对预留地脚螺栓孔进行灌浆。

灌浆材料采用设计标号的细石混凝土，如设计没明确则采用比基础材料高一等级无收缩细石混凝土。

6、地脚螺栓孔中的混凝土强度达到80%后，按初找平方法对泵进行精找平，拧紧地脚螺栓，测量出中心、标高、水平度值为最终记录。

偏差应符合图纸要求或安装规范要求。

纵向安装水平偏差不应大于0.1/1000mm，横向安装水平偏差不应大于0.2/1000mm。

两轴的同心度在0.05mm以内，两半联轴器的平行度在0.05mm以内。

7、点焊垫铁，二次灌浆。

8、在二次灌浆混凝土强度满足设计要求后，在配管前进行靠背轮对中。

9、测量靠背轮间距。

10、对中方法，两点对中法。

主要检查径向及轴向偏差。

两轴的同心度在0.05mm以内，两半联轴器的平行度在0.05mm以内。

11、在原有系统出水主管路上设置三通阀，确保新设备调试合格正常使用后断开原有设备联接12、阀门安装时，应按安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

蝶阀的蝶板安装于管道的直径方向。

13、不锈钢管道安装时，应采用不锈钢专用砂轮片切割；14、水泵安装前检査管口保护物和堵盖完好无损。

水泵联接管道的内部和管端清洗干净，管中无杂物，密封面和螺纹不损伤，管道设置支架，连接法兰端面平行。

水泵与管道连接后，复检水泵的精度，发现偏差及时调整管道，水泵与管道连接后，不在管道上进行焊接或气割，确因需要拆下管道或采取必要措施，以防杂物进入水泵。

15、开关柜及控制柜的强电和弱电安装时，应分别成束分开排列，用于静态保护、控制回路的电缆采用屏蔽型。

ZWX(I)箱式无负压供水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。

2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。

3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。

与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。

4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。

5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。

6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。

7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。

另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

ZWX(I)箱式无负压供水设备供水系统概述ZWX(I)箱式无负压供水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。

根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。

因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。

所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。

据统计，常规水泵大部分时间在额定负荷下运行工作。

特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。

随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。

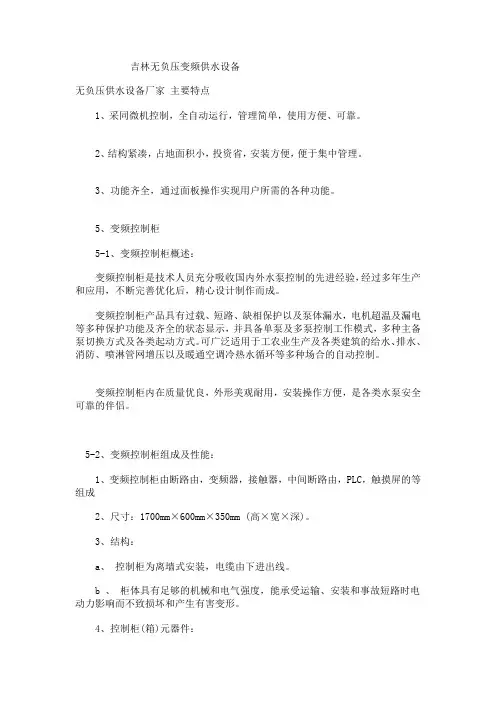

吉林无负压变频供水设备无负压供水设备厂家主要特点1、采同微机控制，全自动运行，管理简单，使用方便、可靠。

2、结构紧凑，占地面积小，投资省，安装方便，便于集中管理。

3、功能齐全，通过面板操作实现用户所需的各种功能。

5、变频控制柜5-1、变频控制柜概述：变频控制柜是技术人员充分吸收国内外水泵控制的先进经验，经过多年生产和应用，不断完善优化后，精心设计制作而成。

变频控制柜产品具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。

可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

变频控制柜内在质量优良，外形美观耐用，安装操作方便，是各类水泵安全可靠的伴侣。

5-2、变频控制柜组成及性能：1、变频控制柜由断路由，变频器，接触器，中间断路由，PLC，触摸屏的等组成2、尺寸：1700mm×600mm×350mm (高×宽×深)。

3、结构：a、控制柜为离墙式安装，电缆由下进出线。

b 、柜体具有足够的机械和电气强度，能承受运输、安装和事故短路时电动力影响而不致损坏和产生有害变形。

4、控制柜(箱)元器件：各控制柜中的元件根据负荷条件来确定技术参数，并符合其自身的有关标准。

主要元器件选型：a、热继电器及主要二次元器件(含保护元件)b、其余一次、二次元器件采用国内性能优良的、成熟的产品。

c、开关柜内主要电气一次元器件选用具有生产许可证，所有电器元件是由供需双方认可的生产厂家。

所有元件的短路动、及开断能力不小于规定要求，相同型号和额定值的元件能互换。

5、所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均遵守国际标准化组织(ISO)和国际单位制(SI)的标准。

6、接线要求：a、端子排额定电压不低于500V，额定电流不小于5A，具有隔板，标号线套和端子螺丝，每个端子排都标以编号。

箱式无负压叠压生活给水设备安装、保养注意事项一、案例工程箱式无负压变频供水设备由下列设备组成：现在就无负压变频供水设备的安装、保养注意事项及优点进行阐述：案例工程生活恒压变频设备采用箱式无负压式供水。

此产品是一种全新一体化供水设备，是在无负压变频供水和变频供水的基础上开发研制的，吸取了无负压叠加变频供水和变频供水设备的优点，有效利用了无负压叠加自来水压力功能和水箱蓄水调节恒压供水功能，（无负压叠加自来水压力功能原理：利用密封罐体内高压气水压力达到供水目的。

具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。

当压力达到指定上限时远程控制压力表通过控制柜使泵机自动停止。

设备中的水压高于外界管网压力，自动送水至供水管网。

当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。

如此反复，使设备不停供水。

当罐内气体不足时，补气阀可自动补气。

），水箱蓄水是为了市政管网停水时补水作用。

二、生活恒压变频设备安装使用及保养1、安装前应仔细检查泵体内有无硬质物，以免运行时损坏叶轮和泵体。

2、安装时管路重量不允许加在泵上，以免使泵变形，影响正常运行。

3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀，在泵出口附近安装远程压力表，以控制泵在额定工况内运行，确保泵的正常使用。

5、排出管路杂物，如装逆止阀应装在闸阀的后面。

6、泵的安装方式分为硬性联接安装，安装牢固，垫片绝不能缺少。

7、生活恒压变频设备安装在地下二层通风良好、灰尘少、不潮湿的场地，环境湿度为5℃－40℃，环境良好。

8、为方便设备安装、保养、设备四周留了1米空间，人孔处应保留1.5米空间，四周地面设排水沟。

9、生活恒压变频设备安装在用砼浇注罐体支承座。

基座在主体施工时已经固化，吊装罐体及变频设备并放稳，安装时用水平尺把槽钢基础安装水平，误差控制在1mm,保证变频设备运行时良好，随后安装附件，接通电源。
