高中人教物理选择性必修一第2章 6 受迫振动 共振选择性必修第一册讲义

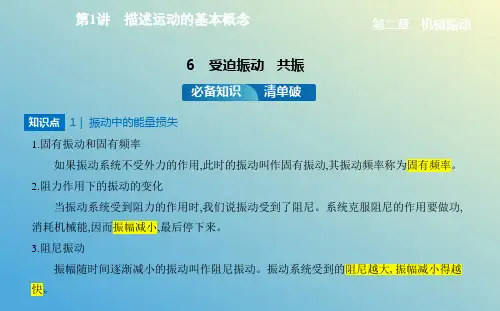

6.受迫振动共振学习目标：1.[物理观念]知道什么是阻尼振动，什么叫驱动力，什么叫受迫振动． 2.[科学思维]能举出受迫振动的实例，知道受迫振动的频率由驱动力的频率决定． 3.[科学探究]知道什么是共振以及发生共振的条件．☆阅读本节教材第50页问题，并梳理必要知识点．教材第50页问题提示：手掌摩擦盆耳的频率等于盆的固有频率时，盆发生了共振现象，因此会溅起层层水花．一、振动中的能量损失1．固有振动如果振动系统不受外力的作用，此时的振动叫作固有振动，其振动频率称为固有频率．2．阻尼振动(1)阻力作用下的振动当振动系统受到阻力的作用时，振动受到了阻尼，系统克服阻尼的作用要做功，消耗机械能，因而振幅减小，最后停下来．(2)阻尼振动振幅随时间逐渐减小的振动．振动系统受到的阻尼越大，振幅减小得越快，阻尼振动的图像如图所示，振幅越来越小，最后停止振动．二、受迫振动、共振1．受迫振动(1)驱动力：作用于振动系统的周期性的外力．(2)受迫振动：振动系统在驱动力作用下的振动．(3)受迫振动的频率：做受迫振动的系统振动稳定后，其振动频率等于驱动力的频率，跟系统的固有频率没有关系．2.共振(1)定义：当驱动力的频率等于振动物体的固有频率时，物体做受迫振动的振幅达到最大值的现象．(2)条件：驱动力频率等于系统的固有频率．(3)特征：共振时受迫振动的振幅最大．(4)共振曲线：如图所示．表示受迫振动的振幅A与驱动力频率f的关系图像，图中f0为振动物体的固有频率．1．思考判断(正确的打“√”，错误的打“×”)(1)固有频率由系统本身决定．(√)(2)阻尼振动的频率不断减小．(×)(3)阻尼振动的振幅不断减小．(√)(4)受迫振动的频率等于振动系统的固有频率．(×)(5)驱动力频率越大，振幅越大．(×)2．(多选)一单摆做阻尼振动，则在振动过程中()A．振幅越来越小，周期也越来越小B．振幅越来越小，周期不变C．通过某一位置时，机械能减小D．机械能不守恒，周期不变E．机械能守恒，频率不变BCD[单摆做阻尼振动时，振幅会减小，机械能减小，振动周期不变，故选项B、C、D对，A、E错．]3．(多选)下列振动，不属于受迫振动的是()A．用重锤敲击一下悬吊着的钟后，钟的振动B．打点计时器接通电源后，振针的振动C．小孩睡在自由摆动的吊床上，小孩随着吊床一起摆动D．弹簧振子在竖直方向上沿上下方向振动E．共振筛的振动ACD[受迫振动是指在周期性驱动力作用下的振动，故A、C、D都是自由振动，B、E是受迫振动．]振动中的能量损失情景设置：探究问题：(1)周期性的驱动力会使振子如何振动？(2)撤掉外力后，振子的振动发生怎样的变化？提示：(1)使振子周期性振动．(2)撤去外力后，振子在振动过程中由于克服阻力做功，振动强度逐渐减弱，振幅越来越小．1．固有振动和固有频率如果振动系统不受外力的作用，此时的振动叫作固有振动，其振动频率称为固有频率．系统的固有频率由系统本身的特征决定，与振幅大小无关．2．阻尼振动(1)定义：振幅逐渐减小的振动，叫作阻尼振动．(2)原因：当振动系统受到阻力的作用时，即振动受到了阻尼时，系统克服阻尼的作用要做功，消耗机械能，因而振幅减小，最后停下来．其振动图像如图所示．3．对阻尼振动的理解(1)同一简谐运动能量的大小由振幅大小确定．(2)阻尼振动振幅减小的快慢跟所受阻尼的大小有关，阻尼越大，振幅减小得越快．(3)物体做阻尼振动时，振幅虽不断减小，但振动的频率仍由自身结构特点所决定，并不会随振幅的减小而变化．如用力敲锣，由于锣受到空气的阻尼作用，振幅越来越小，锣声减弱，但音调不变．(4)阻尼振动若在一段不太长的时间内振幅没有明显的减小，可以把它当成简谐运动来处理．4．无阻尼振动(等幅振动)如果振动物体从外界取得能量，恰好能补偿能量损失，这时它的振幅将保持不变，称为无阻尼振动．【例1】(多选)一单摆在空气中振动，振幅逐渐减小，下列说法正确的是() A．单摆的机械能逐渐转化为其他形式的能B．单摆后一时刻的动能一定小于前一时刻的动能C．单摆振幅减小，频率也随着减小D．单摆振幅虽然减小，但其频率不变AD[单摆做阻尼振动，因不断克服空气阻力做功使机械能转化为其他形式的能，但是在振动过程中，动能和势能仍不断相互转化，单摆在从最大位移处向平衡位置运动的过程中，后一时刻的动能大于前一时刻的动能，故选项A正确，选项B错误；做阻尼振动的物体，频率由系统的特征决定，与振幅无关，所以其频率不变，选项C错误，选项D正确．]理解阻尼振动要从两个方面入手：一是从振动能量上来讲，由于阻力做负功，振动物体的机械能逐渐减小，振幅逐渐变小，但由于振动中动能与势能相互转化，不能说下一时刻的动能(或势能)变小；二是从振动周期、频率上看，周期与频率由振动系统本身决定，阻尼振动中周期、频率不变.[跟进训练]1．(多选)如图所示是单摆做阻尼振动的振动图线，下列说法正确的是()A．摆球在M时刻的动能等于N时刻的动能B．摆球在M时刻的势能等于N时刻的势能C．摆球在M时刻的机械能等于N时刻的机械能D．摆球在M时刻的机械能大于N时刻的机械能BD[单摆做阻尼振动，因此摆球机械能不断减少，选项D正确，C错误；由题图又看出M、N两时刻单摆的位移相同，即在同一位置，摆球势能相同，选项B正确；因摆球机械能越来越小，所以摆球在N时刻动能比M时刻动能小，选项A错误．]受迫振动和共振教材第51页图2.6－2，“做一做”答案提示：钩码做受迫振动的频率与驱动力的频率相等，与物体的固有频率无关．图2.6－3“做一做”答案提示：稳定后A、D、G三摆振幅相同且最大，C摆、E 摆振幅最小．情景设置：和尚的心病唐朝洛阳有个和尚喜欢弹拨乐器——磬，奇怪的是，静静的磬经常自鸣自响，无缘无故地发出嗡嗡的声音，磬无故而鸣，使和尚大为惊奇，渐渐由惊而疑，由疑而怯，以为是妖孽作怪，结果忧虑成疾，病倒在床．一天，和尚向前来探望他的朋友诉说了内心的忧虑，正在说话时，寺院里的钟声响了，说来奇怪，磬也发出了嗡嗡的响声．和尚的朋友明白了原因，悄悄用钢锉在磬上锉了几处，从此之后，磬再也不会无故发声了．和尚以为妖怪已被赶走，心事顿消，病也不治而愈．问题：磬为什么会不敲自鸣呢？提示：这是共振引起的一种现象．磬的频率偶然地和钟的频率一样，因此每当钟响时，磬也因共振而发出嗡嗡之声．1．受迫振动系统在驱动力作用下的振动，叫作受迫振动．如收音机喇叭纸盆的振动、钟表的摆动、洗衣机工作时机壳的振动等都是受迫振动．2．受迫振动的周期和频率系统做受迫振动时，振动稳定后的频率等于周期性驱动力的频率，跟系统的固有频率无关．3．共振振动系统做受迫振动时，驱动力频率f等于系统的固有频率f0时，受迫振动的振幅最大，这种现象叫作共振．注意：固有频率是振动系统不受外力作用时的振动频率．4．发生共振的条件驱动力的频率与系统的固有频率相等，即f＝f0.驱5．共振曲线如图所示，共振曲线的横坐标为驱动力的频率f.纵坐标为做受迫振动系统的振幅A.共振曲线直观地反映出驱动力的频率对受迫振动系统振幅的影响，由共振曲线可知，当驱动力的频率与系统的固有频率相等时，受迫振动的振幅最大．6．对共振条件的理解(1)从受力角度来看：驱动力的频率跟物体的固有频率越接近，使物体振幅增大的力的作用次数就越多，当驱动力的频率等于物体的固有频率时，它的每一次作用都使物体的振幅增加，从而振幅达到最大．(2)从功能关系来看：当驱动力的频率越接近物体的固有频率时，驱动力对物体做正功越多，振幅就越大．当驱动力的频率等于物体的固有频率时，驱动力始终对物体做正功，从而振幅达到最大．【例2】(多选)如图所示，一根绷紧的水平绳上挂五个摆，摆球质量均相同，其中A、E摆长均为l，先让A摆振动起来，其他各摆随后也跟着振动起来，则稳定后()A．其他各摆振动周期跟A摆相同B．其他各摆振动的振幅大小相等C．其他各摆振动的振幅大小不同，E摆的振幅最大D．B、C、D三摆振动的振幅大小不同，B摆的振幅最小思路点拨：解答本题关键把握两点：(1)5个单摆中，由A摆摆动从而带动其它4个单摆做受迫振动，则受迫振动的频率等于A摆摆动的频率．(2)做受迫振动的单摆的固有频率等于驱动力的频率时出现共振、振幅最大．ACD[A摆振动后迫使水平绳振动，水平绳又迫使B、C、D、E四摆做受迫振动，由于物体做受迫振动的周期总是等于驱动力的周期，因此B、C、D、E四摆的周期跟A摆相同．驱动力的频率等于A摆的固有频率f A＝1T A＝12πgl，其余四摆的固有频率与驱动力的频率关系：f B＝12πg0.5l≈1.41f A，f C＝12πg1.5l≈0.82f A，f D＝12πg2l≈0.71f A，f E＝12πgl＝f A.可见只有E摆的固有频率与驱动力的频率相等，它发生共振现象，其振幅最大，B、C、D三个摆均不发生共振，振幅各异，其中B摆的固有频率与驱动力的频率相差最大，所以它的振幅最小．]受迫振动与共振的关系受迫振动的周期和频率总等于驱动力的周期和频率，但驱动力的频率越接近物体的固有频率，振动的振幅越大，相等时振幅最大．在处理实际问题时要分清振动的类别，注意区分固有频率、受迫振动的频率和驱动力的频率．[跟进训练]训练角度1受迫振动2．(多选)如图所示，在一条张紧的绳上挂7个摆，摆球质量均相同，先让A摆振动起来，则其余各摆也随之振动．已知A、B、F三摆的摆长相同，则下列判断正确的是()A．7个摆的固有频率都相同B．振动稳定后7个摆的振动频率都相同C．B、F摆的摆长与A摆相同，它们的振幅最大D．除A摆外，D、E摆离A摆最近，它们的振幅最大BC[7个摆的摆长不完全相同，固有频率不完全相同，选项A错误；A摆振动起来后，带动其余6个摆做受迫振动，振动稳定后7个摆的振动频率都相同，选项B正确；B、F摆的摆长与A摆相同，发生共振，振幅最大，选项C正确，D错误．] 训练角度2共振现象3．(多选)如图为单摆在两次受迫振动中的共振曲线，则下列说法正确的是()A．若两次受迫振动分别在月球上和地球上进行，且摆长相同，则图线Ⅰ表示月球上单摆的共振曲线B．若两次受迫振动是在地球上同一地点进行，则两次摆长之比lⅠ∶lⅡ＝25∶4 C．图线Ⅱ若是在地面上完成的，则该摆摆长约为1 mD．若摆长均为1 m，则图线Ⅰ是在地面上完成的ABC[受迫振动的频率与固有频率无关，但当驱动力的频率与物体固有频率相等时，受迫振动的振幅最大，所以，可以根据物体做受迫振动的共振曲线判断出物体的固有频率．根据单摆振动周期公式T＝2πlg，可以得到单摆固有频率为f＝1T＝12πgl，根据图像中f的信息可以推断摆长或重力加速度的变化情况．图像中振幅最大处对应频率应与该单摆的固有频率相等，从图像上可以看出，固有频率fⅠ＝0.2 Hz，fⅡ＝0.5 Hz.当单摆在月球和地球上分别做受迫振动且摆长相等时，根据公式f ＝1T＝12πgl可知，g越大，f也越大，所以gⅡ＞gⅠ，又因为g地＞g月，可以推知图线Ⅰ表示月球上单摆的共振曲线，所以A正确；若两次受迫振动在地球上同一地点进行，g相同，摆长长的f小，且有fⅠfⅡ＝0.20.5＝lⅡlⅠ.所以lⅠ∶lⅡ＝25∶4，B正确；由地面上的受迫振动共振图线，可知fⅡ＝12πglⅡ＝0.5 Hz，g＝9.8 m/s2，可以计算出lⅡ＝1 m，所以C正确，D错误．]简谐运动、阻尼振动、受迫振动及共振的比较比较项目振动类型简谐运动阻尼振动受迫振动共振受力情况不受阻力作用受到阻力作用受阻力和驱动力作用受阻力和驱动力作用，且T驱＝T固振幅振幅不变振幅会越来越小稳定后振幅不变振幅最大振动周期或频率由振动系统本身决定，即固有周期或固有频率由振动系统本身决定，即固有周期或固有频率由驱动力周期或频率决定，即T＝T驱或f＝f驱T驱＝T固或f驱＝f固振动图像形状不确定形状不确定振动能量振动物体的机械能不变振动物体的机械能减少由产生驱动力的物体提供振动物体获得的能量最大实例弹簧振子的振动用锤敲锣，发出响亮的锣声，但锣声越来越弱，钟摆的摆动共振筛、共振转速计等锣面的振幅越来越小，但音调不变【例3】 如图所示为一单摆的共振曲线，该单摆的摆长约为多少？共振时单摆的振幅是多大？共振时摆球的最大速度和摆球振动的最大加速度各为多少？(g 取10 m/s 2，π2＝10)思路点拨：共振时，振幅最大，此时驱动力的频率等于固有频率． [解析] 由共振曲线可知，单摆的固有频率f ＝0.5 Hz ，因为f ＝12πgl ，所以l ＝g4π2f 2，代入数据解得l ＝1 m. 由共振曲线可知，单摆发生共振时，振幅为A max ＝8 cm.设单摆的最大偏角为θ，摆球所能达到的最大高度为h ，由机械能守恒定律得12m v 2max ＝mgh ，又h ＝l (1－cos θ)，当θ很小时，1－cos θ＝2sin 2θ2＝A 2max2l2，解得v max ＝A max l gl ＝0.25 m/s. 摆球在最大位移处加速度最大，有mg sin θ＝ma max ，即a max ＝g sin θ＝g A maxl ，代入数据解得a max ＝0.8 m/s 2.[答案] 1 m 8 cm 0.25 m/s 0.8 m/s 2 [跟进训练]4．物体做受迫振动，驱动力的频率小于物体的固有频率，则当驱动力的频率逐渐增大的过程中，物体的振幅将( )A ．增大B ．减小C ．先增大后减小D ．先减小后增大C [当驱动力的频率f 等于物体的固有频率f 0时，系统发生共振，振幅最大，当f ＜f 0时，随f 的增大，振幅增大，当f ＞f 0时，随f 的增大，振幅减小，如图所示．由于驱动力的频率小于物体的固有频率，因此当驱动力的频率增大时，物体的振幅先增大后减小．选项C正确．]1．物理观念：阻尼振动、受迫振动、共振、驱动力．2．科学思维：利用共振曲线理解共振．3．科学探究：利用弹簧振子探究共振的条件．1．(多选)单摆在振动过程中，摆动幅度越来越小，这是因为()A．单摆做的是阻尼振动B．能量正在逐渐消灭C．动能正在转化为势能D．总能量守恒，减少的机械能转化为内能AD[能量不能被消灭，只能发生转化或转移，故B错误；单摆在运动中由于受到空气阻力，要克服空气阻力做功，机械能逐渐减小，转化为内能，由能量守恒定律可知，总能量是守恒的，故C错误，A、D正确．]2．(多选)如图所示为受迫振动的演示装置，当单摆A振动起来后，通过水平悬绳迫使单摆B、C振动，则下列说法正确的是()A．只有A、C摆振动周期相等B．A摆的振幅比B摆的小C．B摆的振幅比C摆的小D．B、C两摆振动时的振幅与其摆长有关，而周期与摆长无关CD[当单摆A振动起来后，单摆B与C做受迫振动，做受迫振动的物体的周期(或频率)等于驱动力的周期(或频率)，选项A错误；当物体的固有频率等于驱动力的频率时，发生共振现象，选项B错误，选项C、D正确．]3．(多选)一台洗衣机的脱水桶正常工作时非常平衡，当切断电源后，发现洗衣机先是振动越来越剧烈，然后振动逐渐减弱，下列说法中正确的是() A．正常工作时洗衣机做的是受迫振动B．正常工作时，洗衣机脱水桶运转的频率比洗衣机的固有频率大C．正常工作时，洗衣机脱水桶运转的频率比洗衣机的固有频率小D．当洗衣机振动最剧烈时，脱水桶的运转频率恰好等于洗衣机的固有频率ABD[切断电源后，脱水桶的转速越来越小，即脱水桶的运转频率越来越小，由题意可知，当洗衣机脱水桶正常工作时，非常稳定，即正常工作时的频率大于洗衣机的固有频率，A、B选项正确，C选项错误；当振动最剧烈时，洗衣机发生了共振，即脱水桶运转频率等于洗衣机的固有频率，D选项正确．]4．(多选)如图所示，把两个弹簧振子悬挂在同一支架上，已知甲弹簧振子的固有频率为9 Hz，乙弹簧振子的固有频率为72 Hz，当支架在受到竖直方向且频率为9 Hz 的驱动力作用做受迫振动时，则两个弹簧振子的振动情况是()A．甲的振幅较大B．甲的振动频率为9 HzC．乙的振幅较大D．乙的振动频率为9 HzABD[根据受迫振动发生共振的条件可知甲的振幅较大，又因为做受迫振动的物体的频率等于驱动力的频率，所以选项A、B、D正确．]5．[思维拓展]如图所示，一个竖直圆盘转动时，固定在圆盘上的小圆柱带动一个T 形支架在竖直方向振动，T形支架的下面系着一个由弹簧和小球组成的振动系统，小球浸没在水中．当圆盘静止时，让小球在水中振动，其阻尼振动的频率约为3 Hz.现使圆盘以4 s的周期匀速转动，经过一段时间后，小球振动达到稳定．问题：小球稳定后它振动的频率是多少？[解析]当圆盘转动时，通过小圆柱带动T形支架上下振动，T形支架又通过弹簧给小球一周期性的作用力使其做受迫振动，所以小球振动的频率应等于驱动力的频率，即T形支架的振动频率，而T形支架的频率又等于圆盘转动的频率，故小球振动的频率f＝1T＝14Hz＝0.25 Hz.[答案]0.25 Hz。
