10kV配电线路单相接地故障原因分析及其处理

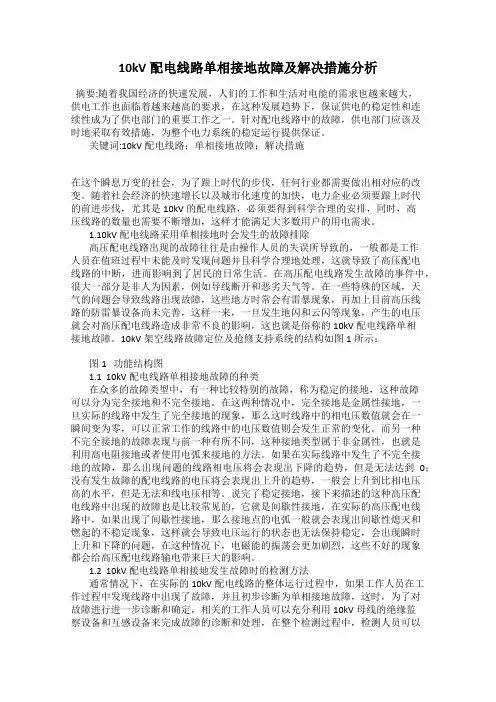

10kV配电线路单相接地故障及解决措施分析摘要:随着我国经济的快速发展，人们的工作和生活对电能的需求也越来越大，供电工作也面临着越来越高的要求，在这种发展趋势下，保证供电的稳定性和连续性成为了供电部门的重要工作之一。

针对配电线路中的故障，供电部门应该及时地采取有效措施，为整个电力系统的稳定运行提供保证。

关键词:10kV配电线路；单相接地故障；解决措施在这个瞬息万变的社会，为了跟上时代的步伐，任何行业都需要做出相对应的改变。

随着社会经济的快速增长以及城市化速度的加快，电力企业必须要跟上时代的前进步伐，尤其是10kV的配电线路，必须要得到科学合理的安排，同时，高压线路的数量也需要不断增加，这样才能满足大多数用户的用电需求。

1.10kV配电线路采用单相接地时会发生的故障排除高压配电线路出现的故障往往是由操作人员的失误所导致的，一般都是工作人员在值班过程中未能及时发现问题并且科学合理地处理，这就导致了高压配电线路的中断，进而影响到了居民的日常生活。

在高压配电线路发生故障的事件中，很大一部分是非人为因素，例如导线断开和恶劣天气等。

在一些特殊的区域，天气的问题会导致线路出现故障，这些地方时常会有雷暴现象，再加上目前高压线路的防雷暴设备尚未完善，这样一来，一旦发生地闪和云闪等现象，产生的电压就会对高压配电线路造成非常不良的影响，这也就是俗称的10kV配电线路单相接地故障。

10kV架空线路故障定位及抢修支持系统的结构如图1所示：图1 功能结构图1.1 10kV配电线路单相接地故障的种类在众多的故障类型中，有一种比较特别的故障，称为稳定的接地，这种故障可以分为完全接地和不完全接地。

在这两种情况中，完全接地是金属性接地，一旦实际的线路中发生了完全接地的现象，那么这时线路中的相电压数值就会在一瞬间变为零，可以正常工作的线路中的电压数值则会发生正常的变化。

而另一种不完全接地的故障表现与前一种有所不同，这种接地类型属于非金属性，也就是利用高电阻接地或者使用电弧来接地的方法。

试论10kV电力系统单相接地故障分析与处理方法10kV电力系统是现代电力系统中常见的一种电压等级，而单相接地故障是在10kV电力系统中比较常见的故障之一。

这种故障如果处理不及时和有效，就有可能对电力系统的安全稳定运行产生影响。

本文将从10kV电力系统单相接地故障的原因、特点及处理方法等方面进行论述，以便于更好地理解和处理此类故障。

1. 设备故障：10kV电力系统中的变电所、配电室、开关设备等设备在长期运行中可能会出现故障，例如设备内部的绝缘击穿、接触不良等问题，从而导致设备出现单相接地故障。

2. 外部因素：10kV电力系统所处的环境中可能存在各种外部因素，如雷电、动物触碰、人为操作失误等，这些因素也可能导致单相接地故障的发生。

3. 设计缺陷：有些10kV电力系统在设计上可能存在一些缺陷，如绝缘距离不足、接地装置设置不当等，这些设计缺陷也有可能引发单相接地故障。

二、10kV电力系统单相接地故障的特点1. 故障电流大：单相接地故障时，故障线路上的电流会突然增大，有可能远远超过正常运行时的电流值。

2. 导致相间故障：单相接地故障有可能会引起相间故障，对电力系统的其他线路产生影响。

3. 安全隐患大：单相接地故障会导致线路和设备的绝缘受损，存在着较大的安全隐患，一旦处理不当就可能引发火灾、电击等事故。

1. 及时排除故障原因：一旦发生单相接地故障，首先要及时排除故障的具体原因，找出是设备故障、外部因素还是设计缺陷引起的故障，以便有针对性地采取后续处理措施。

2. 绝缘检测和维修：对发生单相接地故障的设备和线路进行绝缘检测，找出绝缘击穿、绝缘老化等问题，并及时进行维修和更换，保证设备和线路的正常运行。

3. 接地处理：针对发生单相接地故障的设备和线路进行接地处理，提高绝缘等级，减少接地故障的发生概率。

4. 故障检测与消除：在电力系统中设置故障检测装置，一旦发生单相接地故障能够及时报警并消除故障，保证电力系统的安全可靠运行。

关于 10kV 线路单相接地故障原因分析及处理措施分析摘要：我国社会经济的迅速发展使国民用电需求不断增加，因而各类配电线路的架设也越来越多，为我国人民的生活带来了极大的便利。

而配电系统中容易出现很多问题，单相接地故障是最容易且最多发的一种故障问题，其造成的危害也是非常严重的。

本文旨在分析10kV配电线路中单相接地故障发生的原因以减少故障发生率，并探究相应的处理措施降低危害与各类资源的损耗。

关键词：10kV线路；单相接地故障；原因；处理措施单相接地故障是指电力运输时某一单相与地面意外接触导致的故障，其产生原因有很多种，需要结合实地检测情况进行仔细分析才能对症下药的解决故障问题。

当油田电网系统中10kV配电线路出现单相接地故障时，对油田的原油挖掘和提炼工作无疑会造成巨大的负面影响。

1.10kV配电线路单相接地故障原因分析1.1避雷器被击穿由于10kV配电线路覆盖面积比较广，很容易遭受雷击，长时间被雷击之后就会导致避雷器被击穿，或是防雷装置不够完善、抗雷水平较低等。

避雷器被击穿可能出现两种状态，第一种是避雷器被击穿炸裂开，从外表上就能一眼看见；第二种是避雷器外部看上去完好，但内部被击穿并出现损坏，其底座会变黑，经测量后会发现避雷器本体升温[1]。

1.2绝缘子出现破损由于在室外被雷电长期击打、绝缘子在施工安装时没有按照要求规范安装工艺或是其本身材料较为劣质等情况而导致绝缘子破裂，无法完全隔离导线，最终致使导线裸露在外形成单相接地，引发故障情况。

第一，如果是由于雷击使绝缘子破裂，一般是由于雷击损坏了伞裙，从而使导线直接搭挂在了杆塔上，发生线路单相接地的故障现象。

第二，绝缘子在安装施工时没有规范安装方式，横向或朝下安装以致于伞裙长期积水，在雨水和雷电的长期作用下使伞裙逐渐被损毁，最终致使单相接地故障的发生。

绝缘子本身质量较差也会导致绝缘性能低，起不到绝缘作用[2]。

1.3导线脱离掉落导线会由于两种情况脱离，第一种是由于导线与瓷瓶连接扎绑不牢固，使得导线没有固定在瓷瓶上；第二种是固定绝缘子的设施出于种种原因而产生了松动掉落，导线借由绝缘子来支撑，绝缘子松动掉落之后迫使导线跟随绝缘子一起掉落，最后引发单相接地故障。

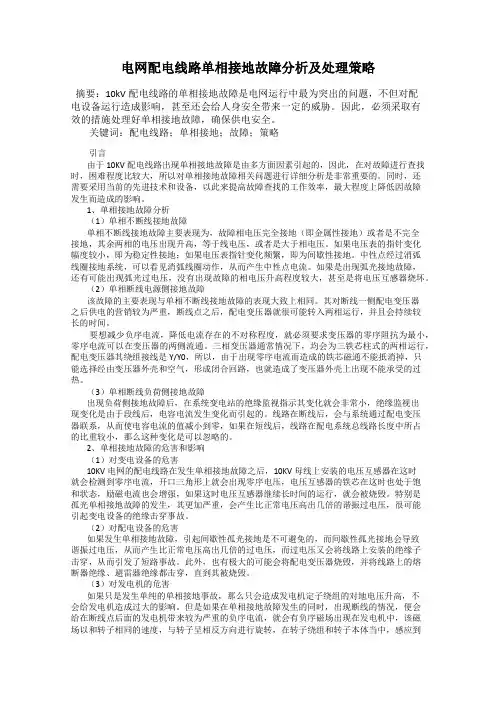

电网配电线路单相接地故障分析及处理策略摘要：10kV配电线路的单相接地故障是电网运行中最为突出的问题，不但对配电设备运行造成影响，甚至还会给人身安全带来一定的威胁。

因此，必须采取有效的措施处理好单相接地故障，确保供电安全。

关键词：配电线路；单相接地；故障；策略引言由于10KV配电线路出现单相接地故障是由多方面因素引起的，因此，在对故障进行查找时，困难程度比较大，所以对单相接地故障相关问题进行详细分析是非常重要的。

同时，还需要采用当前的先进技术和设备，以此来提高故障查找的工作效率，最大程度上降低因故障发生而造成的影响。

1、单相接地故障分析（1）单相不断线接地故障单相不断线接地故障主要表现为，故障相电压完全接地（即金属性接地）或者是不完全接地，其余两相的电压出现升高，等于线电压，或者是大于相电压。

如果电压表的指针变化幅度较小，即为稳定性接地；如果电压表指针变化频繁，即为间歇性接地。

中性点经过消弧线圈接地系统，可以看见消弧线圈动作，从而产生中性点电流。

如果是出现弧光接地故障，还有可能出现弧光过电压，没有出现故障的相电压升高程度较大，甚至是将电压互感器烧坏。

（2）单相断线电源侧接地故障该故障的主要表现与单相不断线接地故障的表现大致上相同。

其对断线一侧配电变压器之后供电的营销较为严重，断线点之后，配电变压器就很可能转入两相运行，并且会持续较长的时间。

要想减少负序电流，降低电流存在的不对称程度，就必须要求变压器的零序阻抗为最小，零序电流可以在变压器的两侧流通。

三相变压器通常情况下，均会为三铁芯柱式的两相运行，配电变压器其绕组接线是Y/Y0，所以，由于出现零序电流而造成的铁芯磁通不能抵消掉，只能选择经由变压器外壳和空气，形成闭合回路，也就造成了变压器外壳上出现不能承受的过热。

（3）单相断线负荷侧接地故障出现负荷侧接地故障后，在系统变电站的绝缘监视指示其变化就会非常小，绝缘监视出现变化是由于段线后，电容电流发生变化而引起的。

10kV线路接地故障及处理线路一相的一点对地绝缘性能丧失，该相电流经过由此点流入大地，这就叫单相接地。

农村10kV电网接地故障约占70%。

单相接地是电气故障中出现最多的故障，它的危害主要在于使三相平衡系统受到破坏，非故障相的电压升高到原来的√3倍，很可能会引起非故障相绝缘的破坏。

10kV系统为中性点不接地系统。

（一）线路接地状态分析1、一相对地电压接近零值，另两相对地电压升高√3倍，这是金属性接地（1）若在雷雨季节发生，可能绝缘子被雷击穿，或导线被击断，电源侧落在比较潮湿的地面上引起的；（2）若在大风天气此类接地，可能是金属物被风刮到高压带电体上。

或变压器、避雷器、开关等引线刮断形成接地。

（3）如果在良好的天气发生，可能是外力破坏，扔金属物、车撞断电杆等。

或高压电缆击穿等。

2、一相对地电压降低，但不是零值，另两相对地电压升高，但没升高到√3倍，这属于非金属性接地（1）若在雷雨季节发生，可能导线被击断，电源侧落在不太潮湿的地面上引起的，也可能树枝搭在导线上与横担之间形成接地。

（2）变压器高压绕组烧断后碰到外壳上或内层严重烧损主绝缘击穿而接地。

（3）绝缘子绝缘电阻下降。

（4）观察设备绝缘子有无破损，有无闪络放电现象，是否有外力破坏等因素3、一相对地电压升高，另两相对地电压降低，这是非金属接地和高压断相的特征（1）高压断线，负荷侧导线落在潮湿的地面上，没断线两相通过负载与接地导线相连构成非金属型接地。

故而对地电压降低，断线相对地电压反而升高。

（2）高压断线未落地或落在导电性能不好的物体上，或线路上熔断器熔断一相，被断开地线路又较长，造成三相对地电容电流不平衡，促使二相对地电压也不平衡，断线相对地电容电流变小，对地电压相对升高，其他两相相对较低。

（3）配电变压器烧损相绕组碰壳接地，高压熔丝又发生熔断，其他两相又通过绕租接地，所以，烧损相对地电压升高，另两相降低。

4、三相对地电压数值不断变化，最后达到一稳定值或一相降低另两相升高，或一相升高另两相降低（1）这是配电变压器烧损后又接地的典型特征某相绕组烧损而接地初期，该相对地电压降低，另两相对地电压升高，当烧损严重后，致使该相熔丝熔断或两相熔断，虽然切断故障电流，但未断相通过绕组而接地，又演变一相对地电压降低，另两相对低电压升高。

例析10kV线路单相接地故障及处理措施随着社会主义市场经济的不断发展，客户对供电服务质量特别是供电可靠性的要求越来越高，电力中断会对国民经济和广大用户造成不同程度的经济损失。

2013年，大良街道有172条10kV配电网线路，网架相对较复杂，经过近年的改造，抗台风及防雷能力得到增强，但10kV线路单相接地故障仍时有发生。

当发生单相接地故障后，应该及时排查故障位置，研究故障发生的原因并予以解决，在最大程度上减少停电给社会带来的不便。

1以大良街道为例，分析10kV线路故障2013年，大良所发生跳闸49次，重合闸成功34次，不成功15次。

其中10kV线路零序动作跳闸（单相接地故障）27次，占总数的55.10%。

1.1检测10kV线路单相接地发生的故障如果在10kV配电网的线路中发生了单相接地故障，那么在变电站小电阻接地系统中，10kV高压柜内的继电保护装置就会检测到故障并发出接地信号，继电保护装置将零序保护动作跳闸；在经消弧线圈接地系统中，则只发出告警信号，变电站巡检中心一旦接收到告警信号，就会及时采取相关措施，必要时立即将故障线路断停，最后经由配电线路维修人员进行接地故障查找和处理。

1.2分析10kV线路单相接地故障所产生的原因在10kV配电线路中，往往会发生单相接地的故障，经过分析得出其产生的原因包括：通常会遇到裸导线与绝缘子固定不牢，产生脱落，使得裸导线掉在横担上，这样就造成了绝缘导线与树枝相互触碰，导线在风作用下或导线舞动引起绝缘层的破坏从而发生单相接地；位于配电变压器的10kV熔断器或者是避雷器被击穿；10kV线路中所使用的配电变压器当出现击穿高压绕组单相绝缘时便会发生故障；小动物触碰带电设备引起接地故障；还有一些类似塑料袋、风筝、金属带等漂挂物，与线路搭接在一起；线路周围存在高杆树木干扰，尤其是在刮风时树枝和线路相互接触；绝缘子由于环境原因造成了破裂或者脏污，在雨天、雾天便容易产生闪络、放电或者绝缘子的电阻减小等缺陷；在风偏的作用下，导致导线和跳线对杆塔放电；落雷也会极易将线路损坏；除此之外，由于线路周围环境的影响因素较为复杂，也会出现一些不明的因素造成单相接地故障。

10kV系统单相接地故障及处理分析摘要：随着我国社会经济不断发展，钢铁企业也进入到了高速发展期。

对于钢铁生产企业来说，由于钢铁企业是典型的重工业，在实际运行过程中需要大量的电能。

其中，应用最为广泛的就是10kV电力系统，但是10kV电力系统在应用过程中常常会出现单相接地问题，严重影响整个电力系统的平稳性和安全性。

基于此，本文重点探究10kV电力系统单相接地故障问题，进而提出相应的解决措施。

关键词：10kV电力系统；单相接地；故障；处理；钢铁企业引言对于任何形式的电力系统来说，都需要配有接地系统，并且可以划分为小电流系统和大电流系统。

其中，小电流系统的最大优势是在系统出现单相接地时，虽然其接地电压较低，但是其余两相的电压会随之升高，线电压依然对称，不会影响连续供电，系统依然可以运行几个小时；反之，大电流系统如果出现单相接地问题，甚至造成安全事故，这就要立刻断电（跳闸系统灵敏的条件下会自动断电）。

现如今，10kV电力系统在重工业企业生产中应用非常广泛，在钢铁企业生产中，10kV电力系统安全运行是保障日常生产安全和质量的重要一环。

如果10kV电力系统出现单相接地问题，如果没有得到及时处理，会导致非故障的设备绝缘遭到严重破坏，寿命也会降低，严重影响生产设备和电力系统的安全性。

1、10kV电力系统发生单相接地的原因和危害钢铁企业在日常生产中，通常都是连续作业形式，这就在一定程度上加强了设备和电缆的老化速率，再加上诸多客观因素。

可以说，造成10kV电力系统单相接地的因素非常多，但常见的单相接地主要表现在以下几点：1.1设备绝缘问题由于设备绝缘产生问题，10kV电力系统的设备和电缆会出现击穿接地问题。

例如配电变压器高压绕组单相绝缘接地、绝缘子击穿、电缆分支熔断等问题。

可以说，只要有电缆的地方都有可能出现单相接地问题，但通常都会发生在接头处或衔接处。

1.2自然因素由于钢铁企业所应用的10kV电力系统是由外部和内部组成，如果天气恶劣就会有可能造成10kV电力系统单相接地，例如线路落雷、风力过猛、距离建筑物过近、树木短接等，这些因素都会在很大程度上影响10kV电力系统的稳定性。

试论10kV电力系统单相接地故障分析与处理方法10kV电力系统是电力系统中常见的一种电压等级，而单相接地故障是在电力系统中经常发生的故障之一。

接地故障的发生会对电力系统的安全稳定运行造成影响，因此对接地故障的分析和处理显得尤为重要。

本文将从10kV电力系统单相接地故障的原因、特点、分析方法以及处理方法进行论述，希望能给读者提供一定的参考和帮助。

一、10kV电力系统单相接地故障的原因：在10kV电力系统中，单相接地故障的原因可能有很多，主要包括以下几个方面：1.设备老化：电力系统中的设备如变压器、开关、断路器等随着使用时间的增加会逐渐老化，老化设备可能造成电气绝缘的减弱，导致接地故障的发生。

2.操作失误：操作人员在操作设备的过程中，如果操作不当或疏忽大意，可能会导致设备出现故障，进而引发接地故障。

3.外部环境影响：外部环境的影响也是引发单相接地故障的重要原因，比如雷击、动物触碰、植被生长等都可能导致接地故障的发生。

二、10kV电力系统单相接地故障的特点：1.电压波动：在接地故障发生后，电压波动较大，甚至可能导致电力系统的停电。

2.过流保护动作：接地故障引起的过电流可能会导致过流保护装置的动作，从而影响电力系统的正常运行。

3.设备振动和声响：接地故障造成的故障电流通过设备会产生振动和声响，这也是接地故障的一个特点。

4.绝缘破坏：接地故障可能导致电气设备的绝缘破坏，进而影响设备的正常运行和安全性。

三、10kV电力系统单相接地故障的分析方法：1.现场检查：一旦接地故障发生，首先需要进行现场检查，查找故障点的具体位置，可以通过巡视设备、检测电流及电压等方式进行检查。

2.故障特征分析：通过对接地故障特征的分析，比如电压波动、设备振动和声响等特点，可以初步确定接地故障的性质和范围。

3.设备运行参数分析：对相关设备的运行参数进行分析，比如电流、电压、功率因数等参数的变化，以确定接地故障的具体原因和影响。

4.数据记录分析：通过对电力系统运行数据的记录进行分析，可以找出故障点并确定故障原因，以便制定相应的处理方案。

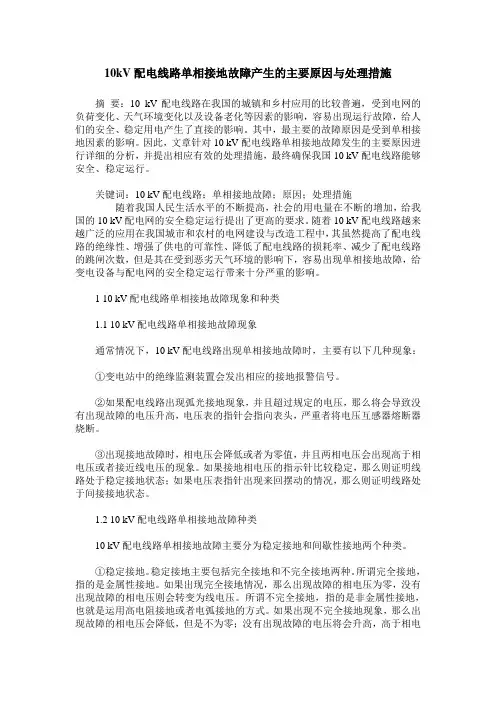

10kV配电线路单相接地故障产生的主要原因与处理措施摘要：10 kV配电线路在我国的城镇和乡村应用的比较普遍，受到电网的负荷变化、天气环境变化以及设备老化等因素的影响，容易出现运行故障，给人们的安全、稳定用电产生了直接的影响。

其中，最主要的故障原因是受到单相接地因素的影响。

因此，文章针对10 kV配电线路单相接地故障发生的主要原因进行详细的分析，并提出相应有效的处理措施，最终确保我国10 kV配电线路能够安全、稳定运行。

关键词：10 kV配电线路；单相接地故障；原因；处理措施随着我国人民生活水平的不断提高，社会的用电量在不断的增加，给我国的10 kV配电网的安全稳定运行提出了更高的要求。

随着10 kV配电线路越来越广泛的应用在我国城市和农村的电网建设与改造工程中，其虽然提高了配电线路的绝缘性、增强了供电的可靠性、降低了配电线路的损耗率、减少了配电线路的跳闸次数，但是其在受到恶劣天气环境的影响下，容易出现单相接地故障，给变电设备与配电网的安全稳定运行带来十分严重的影响。

1 10 kV配电线路单相接地故障现象和种类1.1 10 kV配电线路单相接地故障现象通常情况下，10 kV配电线路出现单相接地故障时，主要有以下几种现象：①变电站中的绝缘监测装置会发出相应的接地报警信号。

②如果配电线路出现弧光接地现象，并且超过规定的电压，那么将会导致没有出现故障的电压升高，电压表的指针会指向表头，严重者将电压互感器熔断器烧断。

③出现接地故障时，相电压会降低或者为零值，并且两相电压会出现高于相电压或者接近线电压的现象。

如果接地相电压的指示针比较稳定，那么则证明线路处于稳定接地状态；如果电压表指针出现来回摆动的情况，那么则证明线路处于间接接地状态。

1.2 10 kV配电线路单相接地故障种类10 kV配电线路单相接地故障主要分为稳定接地和间歇性接地两个种类。

①稳定接地。

稳定接地主要包括完全接地和不完全接地两种。

所谓完全接地，指的是金属性接地。

10kV 配电线路单相接地故障原因及防范措施分析摘要：10kV配电线路规模的扩大，使得单相接地故障发生的概率提高，导致社会各层面的稳定性受到影响。

电力企业应当重视对10kV配电线路单相接地故障进行排查，维持配电线路运行的稳定性。

本文针对10KV配电线路接地故障产生的原因及处理措施进行了分析。

关键词:10kV配电线路；单相接地；故障前言：随着我国电力行业近年来的不断发展，对于电能供应质量的不断提高，直接带动了我国经济的快速增长。

10kV配网应用十分广泛，一旦配网出现故障问题，就会对正常电力供应造成影响。

因此电力企业需要做好故障防范工作，加强对影响配电线路安全运行的接地故障原因进行研究，提出了有效的预防措施及处理方法，从而为配电线路运行安全机制的建立提供参考。

1、10kV配电线路单相接地故障的原因10kV配电线路是我国电网建设的重要基础设施建设。

作为电力循环的最后一个环节，其重要性不言而喻。

电力线路布置过程中经常会进行接地操作，一方面是为了线路更好地工作，另一方面则是出于保护为前提进行接地操作。

如果设备在运行过程中出现接地故障，检修工作进行过程总一定要保障工作人员的环境相对安全，加强安全防护措施，为了保证线路的正常运行、应用装置、安全运行等就需要实现保护接地的操作。

一般来讲，在配电网系统中，配电线路与地面形成单相连接，不形成直接的回路，不会影响正常供电。

然而，当遭遇电压升高和恶劣的自然天气时往往出现线路单相接地的发生，单相接地很容易导致谐振过电压现象，引起供电不畅，给广大用户带来不好的用电体验。

最主要的单相接地事故故障主要由以下几种情况引起：（1）配电线路的接地导线断落或线路搭在横担上；（2）绝缘子中的导线绑扎固定不紧，掉在地面或横担；（3）配电线路的接地导线风偏过大，其与建筑物的直接距离过于接近；（4）配电变压器的高压引下线路断线；（5）配电变压器上的避雷器或者熔断器的绝缘被击穿；（6）配电变压器的高压绕组线路的单相绝缘体被击穿或接地；（7）配电线路绝缘体被击穿，绝缘子污闪、击穿，线路落雷。

10kV配电线路单相接地故障原因分析及处理措施【摘要】10kv配电线路大量地应用在城镇和乡村，由于负荷变化、设备老化、天气变化等各种因素，故障发生率较高，直接影响用户供电，而最常见的还是因单相接地而引发的故障。

为此，笔者详细阐述了10kv配电线路中单相接地的故障类型和产生原因，并论述了有关此类型故障的预防和处理措施。

旨在为避免10kv配电线路的单相故障提供参考。

【关键词】10kv配电线路；单相接地；故障原因；处理近年来，随着我国经济不断发展，社会用电需求每年都保持着较大的增长，这对10kv配电线路的安全可靠运行越来越高。

10kv配电线路在城镇及农村的电网改造工程的实施中的使用广泛增加。

同时，供电方式由原本为传统的“两线一地”改为了中性点不接地的“三相三线”的方式。

虽然供电方式进步了，但是10kv配电线路在实际运行中，还是会经常发生单相接地的故障。

因此，如何减少配电线路的单相接地故障，提高供电的可靠性，成为了配网运行的重要解决难题，并得到了相关方面的重视。

1 10kv配电线路单相接地常见故障根据笔者经验，以下列举了一些常见的单相接地常见故障：①非金属性接地的情况下，出现接地次数为8次，占整个线路接地故障次数的22%，并且大多数情况下位于馈电线路上，故障现象是故障的相电压大于零，但是比相电压低，相电压小于非故障的相电压大于和线电压。

②金属性接地的情况下，出现接地次数为14次，占整个线路接地故障次数的43%，并且大多数情况下位于馈电线路上，故障现象是故障的相电压接近于零或为零，非故障的相电压增大到线电压或是接近线电压。

③配电线路中由于用户使用不当造成的单相接地次数为8次，占整个线路接地故障次数的22%，主要原因是用户管理不当，从而造成了高压单相接地。

由于用户在配电线路占有相当大的比例，所以用户的设备如果出现单相接地故障是较难查找的。

在查找故障的时候首先要确定事故范围，然后将用户跌落式的熔断器分开。

④电网分支线的高压一相开路（即高压熔丝熔断一相），次数为13次，占整个线路接地故障次数21.15%，此故障大多数情况下发生在负荷比较大的分支线路，故障现象是故障的相电压增大到相电压30.2倍，非故障的相电压不变或是正常的相电压30.2倍。

10kV配电线路单相接地的故障及如何处理电力系统可分为大电流接地系统（包括直接接地、经电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。

我国3～66 kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

在小电流接地系统中，单相接地是一种常见故障。

10 kV配电线路在实际运行中，经常发生单相接地故障，特别是在雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，单相接地故障更为频繁。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2 h，这也是小电流接地系统的最大优点；但是，若发生单相接地故障后电网长时间运行，会严重影响变电设备和配电网的安全经济运行。

1、单相接地故障的特征及检测装置1）单相接地故障的特征中央信号：警铃响，“某千伏某段母线接地”光字牌亮，中性点经消弧线圈接地系统，还有“消弧线圈动作”光字牌亮；绝缘监察电压表指示：故障相电压降低（不完全接地）或为零（完全接地），另两相电压升高，大于相电压（不完全接地）或等于线电压（完全接地），稳定性接地时电压表指针无摆动，若电压表不停地摆动，则为间歇性接地；中性点经消弧线圈接地系统，装有中性点位移电压表时，可看到有一定指示（不完全接地）或指示为相电压值（完全接地时）消弧线圈的接地报警灯亮；发生弧光接地时，产生过电压，非故障相电压很高，电压互感器高压保险可能熔断，甚至可能烧坏电压互感器。

2）真假接地的判断电压互感器一相高压熔断器熔断，发出接地信号。

发生接地故障时，故障相对地电压降低，另两相升高，线电压不变。

而高压熔断器一相熔断时，对地电压一相降低，另两相不会升高，线电压则会降低。

用变压器对空载母线充电时，断路器三相合闸不同期，三相对地电容不平衡，使中性点位移，三相电压不对称，发出接地信号。

这种情况只在操作时发生，只要检查母线及连接设备无异常，即可以判定，投入一条线路或投入一台所用变压器，即可消失。

10kV配电线路接地故障分析摘要:配电线路接地故障是10kV配电线路实际运行过程中常见的故障之一，其类型多样，如非金属性接地，金属性接地，电网分支线的高压一相开路，电网分支线的高压二相开路，铁磁谐振等，产生故障的原因复杂，本文就10kV配电线路单相接地常见故障进行分析，阐述10kV配电线路单相接地常见故障原因，最后提出了相应的方法措施。

关键词：10kV；配电线路；接地故障；配电网一、10kV配电线路接地故障的原因1.1自身设备引起的接地故障。

如果低电压和弱电线因同杆架设不能达到安全的距离，使得10kV配电线路发生较大的弧垂变化，从而造成放电接地。

另外，配电线路所使用的悬瓶质量差、安装不稳定、容易发生松脱，且长期运行出现了老化等现象，导致绝缘被击穿、炸裂，引发接地故障。

再者，变压器、避雷针、线路开关等器件被击穿、炸裂也会引发接地。

这些接地故障对电力系统的正常运行造成了很大的影响。

1.2自然原因造成的接地故障。

①环境树木对线路造成的影响。

目前我国很多配电线路都是建设在山地绿化区或者植被比较丰富的地区，这就使得对10kV配电线路的设计带来了一定的困难。

在这样的环境下，线路周围的树木经过长期的生长，可能会超出线路的高度，树木的树枝和树干对线路造成一定程度的压迫。

在大风或者雷雨天气，树木不断摇晃对线路造成较为严重的破坏；当然，雷雨天气树木容易受到雷击的可能，引发接地故障。

②恶劣的天气造成线路接地。

我国10kV配电线路大多数都是采用架设线路的方法，线路长、半径大，且一般电路都处于户外空旷的地区。

在雨季或者雷电易发季节容易对线路的运行造成威胁。

一旦发生大风雷雨天气，有时会击穿避雷针，烧坏变压器。

另外，线路复杂多变，负荷较大，在雷雨天气容易造成线路的接地故障。

1.3人为因素造成线路接地故障。

①不法分子的偷盗行为。

有的不法分子为了一己私利，不顾国家的法律法规，偷盗国家电缆，给电力系统的安全运行带来了不利影响，同时对国家和人民群众的安全带来了严重的危害。

分析 10kV 配电线路接地故障原因及有效预防措施摘要：配电网位于网络末端，与用户直接接触，单相沉降故障是指线路点与土壤之间的树木因内部或外部原因隔离连接而造成的损坏。

这是配电网系统中的一种常见故障。

在中国，10kV能量网络的大部分都与小电流熔合，包括通过无弧和中性点分隔线的中性点位置。

即使配电网10kV侧发生单相异常，电压幅值和系统线路相位差保持不变，低压电气设备正常工作，有助于保证配电网运行的可靠性。

关键词：10kV配电线路；接地故障；理性；有效的预防措施介绍当10kV配电线路发生单相接地故障时，由于目标最后进近和起飞区减少了变配电组的位置，增加了运行和维护人员到达运行和维护现场的时间，传统的处理方法已不能适应能源网络发展的新形势和新要求，如何充分利用现有的技术支撑体系，深入应用新兴的技术手段，快速有效地恢复、隔离和处理网络故障，缩短能源短缺时间，满足客户对能源供应质量的需求？1.故障原因10kV配电线路单相配置不良的原因有很多，如果FIO上挂有物体，物体与地面接触，很容易发生单相短路，因为附近的高干木与铁路距离很近，高干支外的风与线路紧密接触，导致线路单相土壤不良，在恶劣天气下，强风和大雨使配电线路的绝缘电阻显著降低，导致闪络和放电，这也会导致配电线路单相接地故障，当配电线路变压器10kV配电线路损坏，10kV熔断器和避雷针被雷击时，单个配电线路也会发生故障。

2路线选线方法选择故障线路的方法有很多种，对电流惩罚很小。

稳态法包括0序电流比较法、0序无功方向法等。

尝试法包括初始半波法、参数识别法、路由波特征法等。

此外，有一种特征信号注入法，剩余电流增量法，每种TEM方法都有各自的适用场景和局限性。

1）零序电流比较法。

零序电流比较法基本满足中性点不接地系统的要求，但不适用于断弧绳浇注系统。

如上所述，在单相基础故障的CaSO中，故障线前部的零电流与故障线相反，故障线路前沿的零电流等于线路前沿不发生故障的零电流之和，可选择未绕线的系统故障线路。

10kV配电线路单相接地故障及处理王伟摘要：实际运行中发现，10kV配电线路经常发生单相接地故障，尤其在雷雨天气时，由于接地电流小，查找和处理起来非常困难。

而假如故障线路长时间接地运行，可能烧毁变电站TV一次侧保险丝，导致整条10KV馈路停电。

更严重的是在接地运行时，存在很多的不确定因素，很可能导致故障升级，甚至引发人身事故。

本文对10kV配电线路单相接地的故障及其原因进行分析，并提出相关处理方法。

关键字：配电线路；单相接地故障；接地电流1关于10kV配电线路单相接地故障的常见现象10kV配电线路单相接地故障的主要类型按照接地时间的长短可分为稳定接地和间歇性接地，而按接地介质来区分有金属性接地、非金属性接地。

稳定接地分为完全接地和不完全接地，当配电线路单相通过金属与大地相连时，会造成完全接地，使故障相电压为零，没有出现故障的相电压转变为线电压；当其通过非金属或电弧接地时，就会出现故障相的电压降低，但是不为零，而没有出现故障的相电压将会升高，但不会达到线电压。

间歇性接地是指接地现象时有时断，例如电弧接地过程中，有接地点引出的电弧可能会出现间歇性的重燃和熄灭现象，使电网的运行极不稳定，同时引起强烈的电磁振荡。

210kV配电线路单相接地故障所产生的原因（1）外力破坏。

例如猫、鸟、老鼠等动物的破坏，空气中的漂浮物如塑料袋、风筝、气球的破坏。

（2）导线原因。

导线周围清障不彻底或者选取的位置不够空旷，导致树木或者建筑物与导线相距较近，导线上排的横担的拉线一头在固定不紧搭落在了下层的导线上。

产生的此种现象便于发现和查找，因此，在巡查人员在日常巡视时多加注意便可发现，并采取有效解决措施。

（3）线路绝缘击穿。

在暴雨、雾霾天气发生时，各线路上的刀闸、开关和绝缘子等就容易产生击穿放电现象，引起接地故障。

（4）配变电线路中的配电变压器高压引线产生断线故障。

例如在通常的10kV配电网中，其熔断器或避雷器被击穿时，产生烧断搭接横担的问题，引发故障。
