关于10kV线路单相接地故障原因分析及处理措施分析

10kV配电线路单相接地故障及解决措施分析摘要:随着我国经济的快速发展，人们的工作和生活对电能的需求也越来越大，供电工作也面临着越来越高的要求，在这种发展趋势下，保证供电的稳定性和连续性成为了供电部门的重要工作之一。

针对配电线路中的故障，供电部门应该及时地采取有效措施，为整个电力系统的稳定运行提供保证。

关键词:10kV配电线路；单相接地故障；解决措施在这个瞬息万变的社会，为了跟上时代的步伐，任何行业都需要做出相对应的改变。

随着社会经济的快速增长以及城市化速度的加快，电力企业必须要跟上时代的前进步伐，尤其是10kV的配电线路，必须要得到科学合理的安排，同时，高压线路的数量也需要不断增加，这样才能满足大多数用户的用电需求。

1.10kV配电线路采用单相接地时会发生的故障排除高压配电线路出现的故障往往是由操作人员的失误所导致的，一般都是工作人员在值班过程中未能及时发现问题并且科学合理地处理，这就导致了高压配电线路的中断，进而影响到了居民的日常生活。

在高压配电线路发生故障的事件中，很大一部分是非人为因素，例如导线断开和恶劣天气等。

在一些特殊的区域，天气的问题会导致线路出现故障，这些地方时常会有雷暴现象，再加上目前高压线路的防雷暴设备尚未完善，这样一来，一旦发生地闪和云闪等现象，产生的电压就会对高压配电线路造成非常不良的影响，这也就是俗称的10kV配电线路单相接地故障。

10kV架空线路故障定位及抢修支持系统的结构如图1所示：图1 功能结构图1.1 10kV配电线路单相接地故障的种类在众多的故障类型中，有一种比较特别的故障，称为稳定的接地，这种故障可以分为完全接地和不完全接地。

在这两种情况中，完全接地是金属性接地，一旦实际的线路中发生了完全接地的现象，那么这时线路中的相电压数值就会在一瞬间变为零，可以正常工作的线路中的电压数值则会发生正常的变化。

而另一种不完全接地的故障表现与前一种有所不同，这种接地类型属于非金属性，也就是利用高电阻接地或者使用电弧来接地的方法。

试论10kV电力系统单相接地故障分析与处理方法10kV电力系统是现代电力系统中常见的一种电压等级，而单相接地故障是在10kV电力系统中比较常见的故障之一。

这种故障如果处理不及时和有效，就有可能对电力系统的安全稳定运行产生影响。

本文将从10kV电力系统单相接地故障的原因、特点及处理方法等方面进行论述，以便于更好地理解和处理此类故障。

1. 设备故障：10kV电力系统中的变电所、配电室、开关设备等设备在长期运行中可能会出现故障，例如设备内部的绝缘击穿、接触不良等问题，从而导致设备出现单相接地故障。

2. 外部因素：10kV电力系统所处的环境中可能存在各种外部因素，如雷电、动物触碰、人为操作失误等，这些因素也可能导致单相接地故障的发生。

3. 设计缺陷：有些10kV电力系统在设计上可能存在一些缺陷，如绝缘距离不足、接地装置设置不当等，这些设计缺陷也有可能引发单相接地故障。

二、10kV电力系统单相接地故障的特点1. 故障电流大：单相接地故障时，故障线路上的电流会突然增大，有可能远远超过正常运行时的电流值。

2. 导致相间故障：单相接地故障有可能会引起相间故障，对电力系统的其他线路产生影响。

3. 安全隐患大：单相接地故障会导致线路和设备的绝缘受损，存在着较大的安全隐患，一旦处理不当就可能引发火灾、电击等事故。

1. 及时排除故障原因：一旦发生单相接地故障，首先要及时排除故障的具体原因，找出是设备故障、外部因素还是设计缺陷引起的故障，以便有针对性地采取后续处理措施。

2. 绝缘检测和维修：对发生单相接地故障的设备和线路进行绝缘检测，找出绝缘击穿、绝缘老化等问题，并及时进行维修和更换，保证设备和线路的正常运行。

3. 接地处理：针对发生单相接地故障的设备和线路进行接地处理，提高绝缘等级，减少接地故障的发生概率。

4. 故障检测与消除：在电力系统中设置故障检测装置，一旦发生单相接地故障能够及时报警并消除故障，保证电力系统的安全可靠运行。

试论10kV电力系统单相接地故障分析与处理方法1. 引言1.1 研究背景10kV电力系统是工业生产中常见的一种电力系统，其在供电中发挥着重要作用。

在使用过程中，由于各种原因，10kV电力系统可能会出现单相接地故障，给电网运行带来一定的隐患。

对于10kV电力系统单相接地故障进行深入研究和分析，旨在提高电网的稳定性和可靠性，减少故障对生产和生活带来的影响。

研究背景部分，将深入探讨10kV电力系统单相接地故障的特点、影响以及可能的原因，为后续的分析和处理提供理论依据。

通过对10kV电力系统单相接地故障的研究，可以为电力系统运行管理和维护提供重要参考，保障电网的正常运行，并有效应对潜在的风险和挑战。

对10kV电力系统单相接地故障进行深入研究具有重要的理论和实践意义。

1.2 研究目的研究目的是为了深入探讨10kV电力系统单相接地故障的发生机理，解析其影响因素和特点，从而为准确诊断和及时处理故障提供理论支持。

通过分析10kV电力系统单相接地故障的处理方法和预防措施，提高电力系统的可靠性和稳定性，保障供电质量，保障用户的正常用电。

通过实际案例的分析，总结经验教训，为电力系统的运行和维护提供指导。

通过本研究，旨在为相关领域的研究人员和工程师提供参考，推动10kV电力系统单相接地故障分析与处理方法的进步，为电力系统的安全运行贡献力量。

1.3 研究意义本文旨在探讨10kV电力系统单相接地故障的分析与处理方法，为电力系统运行维护提供重要参考。

具体而言，本研究具有以下几点重要意义：10kV电力系统是工业和民用用电的重要组成部分，其运行稳定与否直接关系到生产生活的正常进行。

而单相接地故障是影响系统正常运行的主要问题之一，研究其故障概述、原因分析、处理方法、预防措施以及案例分析，有助于提升系统的可靠性和稳定性。

对于电力系统运维人员和技术人员来说，了解10kV电力系统单相接地故障的相关知识是必不可少的。

本文的研究内容可以为他们提供实用的指导和参考，帮助他们提高故障处理的效率和准确性，从而保障电力系统的正常运行。

10kV配电线路单相接地故障原因分析及其处理摘要：10kV配电线路覆盖范围广，涉及用户众多，工作环境复杂，因此时常会出现各种故障，导致系统工作失衡。

单相接地是目前10kV配电系统常见的故障类型之一，受到业内广泛关注。

本文主要对10kV配电网络单相接地故障诱因进行探讨，据此给出相应的故障处理办法，希望可以为同行提供参照帮助。

关键词：配电系统；单相接地；故障；引言相较于其它电压等级输电线路，10kV配电线路出现单相接地故障的概率要高出许多，尤其在雨季、风雪天气时常会出现单相接地故障，对变电设备以及配网安全运行造成极大的威胁，不利于电力系统可持续运行[1]。

另外，配电线路点多、面广、设备众多，用电环境极为复杂，一旦线路出现单相接地故障，很有可能造成难以预料的严重后果。

因此，本文就10kV配电线路常见的单相接地故障进行讨论有着一定的现实意义。

1.单相接地故障主要表现及其检测一旦10kV配电系统出现单相接地故障，配套搭载的监控系统便会响应作出动作，常见的包括在变电所端会发出告警，对应的光字牌会被点亮、对故障回路进行检测的电压表显示数值趋向于零，而其它两个回路的电压值则趋向于线电压、中性点所搭载的电压表得到的数值趋向于相电压，告警灯被点亮[2]。

当发生单相接地故障时，站内随即做出告警动作，运维人员需要基于系统的告警指示开展故障排查，比如结合母线判定故障所在回路，并予以断电处理，并委派地方工作团队进行实地的勘查，直至故障的彻底排除。

1.单相接地故障原因不同于其它电压等级的输电线路，10kV配电线路运行环境更为复杂，因此多方面因素影响均会对系统造成干扰，引发线路故障。

单相接地故障常见的诱因可分成下面几种。

第一，金属接地原因。

该原因较为常见，且多出现于馈线中[3]。

主要表现即故障相电压为零或是趋向于零，非故障回路的相电压趋向于线电压。

第二，非金属接地原因，相较于前一种该类故障问题出现比例要低一些，主要出现在反馈回路中。

试论10kV电力系统单相接地故障分析与处理方法10kV电力系统是电力系统中常见的一种电压等级，而单相接地故障是在电力系统中经常发生的故障之一。

接地故障的发生会对电力系统的安全稳定运行造成影响，因此对接地故障的分析和处理显得尤为重要。

本文将从10kV电力系统单相接地故障的原因、特点、分析方法以及处理方法进行论述，希望能给读者提供一定的参考和帮助。

一、10kV电力系统单相接地故障的原因：在10kV电力系统中，单相接地故障的原因可能有很多，主要包括以下几个方面：1.设备老化：电力系统中的设备如变压器、开关、断路器等随着使用时间的增加会逐渐老化，老化设备可能造成电气绝缘的减弱，导致接地故障的发生。

2.操作失误：操作人员在操作设备的过程中，如果操作不当或疏忽大意，可能会导致设备出现故障，进而引发接地故障。

3.外部环境影响：外部环境的影响也是引发单相接地故障的重要原因，比如雷击、动物触碰、植被生长等都可能导致接地故障的发生。

二、10kV电力系统单相接地故障的特点：1.电压波动：在接地故障发生后，电压波动较大，甚至可能导致电力系统的停电。

2.过流保护动作：接地故障引起的过电流可能会导致过流保护装置的动作，从而影响电力系统的正常运行。

3.设备振动和声响：接地故障造成的故障电流通过设备会产生振动和声响，这也是接地故障的一个特点。

4.绝缘破坏：接地故障可能导致电气设备的绝缘破坏，进而影响设备的正常运行和安全性。

三、10kV电力系统单相接地故障的分析方法：1.现场检查：一旦接地故障发生，首先需要进行现场检查，查找故障点的具体位置，可以通过巡视设备、检测电流及电压等方式进行检查。

2.故障特征分析：通过对接地故障特征的分析，比如电压波动、设备振动和声响等特点，可以初步确定接地故障的性质和范围。

3.设备运行参数分析：对相关设备的运行参数进行分析，比如电流、电压、功率因数等参数的变化，以确定接地故障的具体原因和影响。

4.数据记录分析：通过对电力系统运行数据的记录进行分析，可以找出故障点并确定故障原因，以便制定相应的处理方案。

试论10kV电力系统单相接地故障分析与处理方法10kV电力系统是电力系统中重要的一部分，它的稳定运行对于整个电力系统具有重要意义。

随着设备老化和环境变化，电力系统单相接地故障的发生是不可避免的。

针对10kV 电力系统单相接地故障的分析和处理方法就显得尤为重要。

本文将围绕这一主题展开讨论，希望能为相关人士提供一些帮助和参考。

我们需要明确10kV电力系统单相接地故障的概念。

所谓单相接地故障即是在三相电力系统中，某一相与地之间发生故障，导致电流通过接地途径流回电源，出现单相接地短路。

这种故障一旦发生，将给电力系统的运行带来严重影响，甚至可能导致断电事故的发生。

1. 故障的表现我们需要了解10kV电力系统单相接地故障的表现。

在系统发生单相接地故障时，通常会出现相应的保护动作，如跳闸、报警等。

现场设备也会有明显的异常现象，比如发生接地故障的相的电压会下降，而其它两相正常工作。

我们需要对10kV电力系统单相接地故障的原因进行分析。

这其中可能包括设备老化、外部环境因素、人为操作失误等多种因素。

只有找到故障的原因，才能有针对性地进行处理和修复。

我们还需要对10kV电力系统单相接地故障的影响进行分析。

这种故障一旦发生，将会影响整个系统的稳定运行，对生产、居民生活等都会带来不利影响。

及时发现和处理单相接地故障就显得尤为重要。

1. 快速定位针对10kV电力系统单相接地故障，第一步就是要快速定位故障点。

可以通过巡视、测量等手段来确定接地故障点的位置，尽快找到故障点有利于后续的处理和修复工作。

2. 保护动作处理一旦发生单相接地故障，系统的保护装置将立即起作用并进行保护动作。

此时需要对保护动作进行处理，包括重新合闸、检修、复归等工作，以确保系统的正常运行。

3. 故障隔离在确认故障点后，需要进行故障隔离工作。

这包括切断故障点所在的线路或设备，并进行安全接地，以确保人员和设备的安全。

4. 故障修复需要对故障点进行修复工作。

这可能涉及更换损坏的设备、修复线路等工作。

10kV架空配电线路单相接地原因分析、故障查找及防范措施摘要：10kV架空线路的单相接地故障是配网运行工作中时最长见的故障，造成单相接地故障的因素是多方面的，在故障的查找上花费的时间长，本文作者根据多年的配电线路工作经验，将就配网线路易发生的接地故障问题做出进一步的分析，并对此提出一些合理的处理方法及建议。

关键词：配电线路接地故障原因分析查找防范措施由于10kV配电线路属于是中性点不接地系统，配电线路在发生接地故障后是不会造成变电站内断路器跳闸的，只是存在故障相对地的电压下降，没有故障两相的相电压升高，但是三相的线电压还是对称状态，所以不会影响到用户的用电，系统还可以持续运行2小时。

但是如果发生单相接地故障后没有消除，那将会影响配网的安全运行。

所以现在为防止单相接地故障的扩大造成其他事故的发生，当发生接地故障时，当值调度就会立即通知配电线路相关人员对故障线路进行带电巡视，按照故障处理的原则查出故障地点、原因和性质，对故障段的线路进行隔离抢修。

一、单相接地故障的危害和影响1、接地故障演变为短路故障引起系统震荡配电线路的单相接地故障出现后，线路有可能会产生谐振过电压，危及变电设备的绝缘，严重者使变电设备绝缘击穿，造成更大事故。

2、损坏10kV配网设备线路出现单相接地故障后，可能会发生间歇性弧光接地，造成谐振过电压，将进一步使线路上绝缘子的绝缘性能被击穿，造成非常严重的短路事故，同时还会烧毁配电变压器，使线路上的避雷器与熔断器的绝缘被击穿、烧毁，引起电气火灾事故。

3、发生人身器物的触电伤亡事故由于10kV线路中性点不接地，线路发生单相接地后，变电站内的断路器不会出现跳闸，线路将继续运行。

在这种情况下，在断线地点将会产生接地电流，如果这个时候有人接近断线地点，会产生跨步电压，很容易造成触电伤害的事故的发生。

4、对供电可靠性的影响发生线路单相接地故障后，一定会影响到整条线路的正常运行，查找线路故障时需要对整条线路进行巡视排查，这就需要耗费大量的人力、财力和时间去查找，有时还要中断正常的供电，严重影响到供电的可靠性，大大减少了供电量和供电企业的利益。

10kV 配电线路单相接地故障原因及防范措施分析摘要：10kV配电线路规模的扩大，使得单相接地故障发生的概率提高，导致社会各层面的稳定性受到影响。

电力企业应当重视对10kV配电线路单相接地故障进行排查，维持配电线路运行的稳定性。

本文针对10KV配电线路接地故障产生的原因及处理措施进行了分析。

关键词:10kV配电线路；单相接地；故障前言：随着我国电力行业近年来的不断发展，对于电能供应质量的不断提高，直接带动了我国经济的快速增长。

10kV配网应用十分广泛，一旦配网出现故障问题，就会对正常电力供应造成影响。

因此电力企业需要做好故障防范工作，加强对影响配电线路安全运行的接地故障原因进行研究，提出了有效的预防措施及处理方法，从而为配电线路运行安全机制的建立提供参考。

1、10kV配电线路单相接地故障的原因10kV配电线路是我国电网建设的重要基础设施建设。

作为电力循环的最后一个环节，其重要性不言而喻。

电力线路布置过程中经常会进行接地操作，一方面是为了线路更好地工作，另一方面则是出于保护为前提进行接地操作。

如果设备在运行过程中出现接地故障，检修工作进行过程总一定要保障工作人员的环境相对安全，加强安全防护措施，为了保证线路的正常运行、应用装置、安全运行等就需要实现保护接地的操作。

一般来讲，在配电网系统中，配电线路与地面形成单相连接，不形成直接的回路，不会影响正常供电。

然而，当遭遇电压升高和恶劣的自然天气时往往出现线路单相接地的发生，单相接地很容易导致谐振过电压现象，引起供电不畅，给广大用户带来不好的用电体验。

最主要的单相接地事故故障主要由以下几种情况引起：（1）配电线路的接地导线断落或线路搭在横担上；（2）绝缘子中的导线绑扎固定不紧，掉在地面或横担；（3）配电线路的接地导线风偏过大，其与建筑物的直接距离过于接近；（4）配电变压器的高压引下线路断线；（5）配电变压器上的避雷器或者熔断器的绝缘被击穿；（6）配电变压器的高压绕组线路的单相绝缘体被击穿或接地；（7）配电线路绝缘体被击穿，绝缘子污闪、击穿，线路落雷。

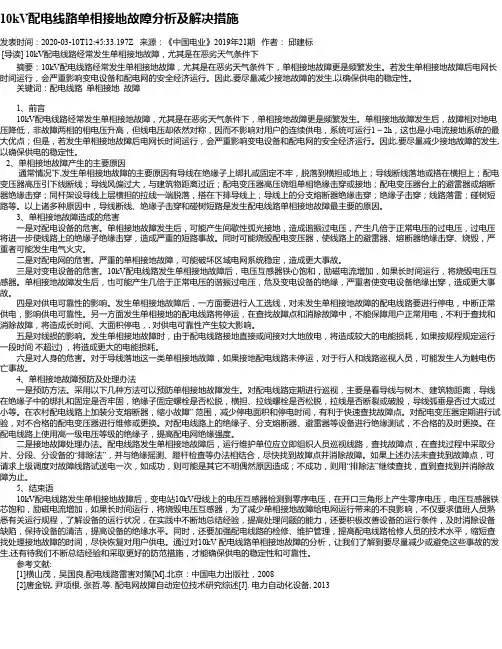

10kV配电线路单相接地故障分析及解决措施发表时间：2020-03-10T12:45:33.197Z 来源：《中国电业》2019年21期作者：邱建标[导读] 10kV配电线路经常发生单相接地故障，尤其是在恶劣天气条件下摘要：10kV配电线路经常发生单相接地故障，尤其是在恶劣天气条件下，单相接地故障更是频繁发生。

若发生单相接地故障后电网长时间运行，会严重影响变电设备和配电网的安全经济运行。

因此,要尽量减少接地故障的发生,以确保供电的稳定性。

关键词：配电线路单相接地故障1、前言10kV配电线路经常发生单相接地故障，尤其是在恶劣天气条件下，单相接地故障更是频繁发生。

单相接地故障发生后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2h，这也是小电流接地系统的最大优点；但是，若发生单相接地故障后电网长时间运行，会严重影响变电设备和配电网的安全经济运行。

因此,要尽量减少接地故障的发生,以确保供电的稳定性。

2、单相接地故障产生的主要原因通常情况下,发生单相接地故障的主要原因有导线在绝缘子上绑扎或固定不牢，脱落到横担或地上；导线断线落地或搭在横担上；配电变压器高压引下线断线；导线风偏过大，与建筑物距离过近；配电变压器高压绕组单相绝缘击穿或接地；配电变压器台上的避雷器或熔断器绝缘击穿；同杆架设导线上层横担的拉线一端脱落，搭在下排导线上；导线上的分支熔断器绝缘击穿；绝缘子击穿；线路落雷；碰树短路等。

以上诸多种原因中，导线断线、绝缘子击穿和碰树短路是发生配电线路单相接地故障最主要的原因。

3、单相接地故障造成的危害一是对配电设备的危害。

单相接地故障发生后，可能产生间歇性弧光接地，造成谐振过电压，产生几倍于正常电压的过电压，过电压将进一步使线路上的绝缘子绝缘击穿，造成严重的短路事故。

同时可能烧毁配电变压器，使线路上的避雷器、熔断器绝缘击穿、烧毁，严重者可能发生电气火灾。
