阀门常用材料使用温度范围及核级材料

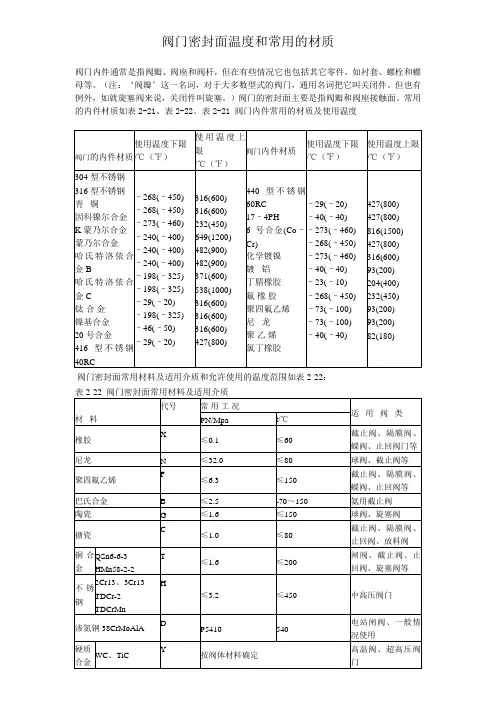

阀门密封面温度和常用的材质阀门内件通常是指阀瓣、阀座和阀杆，但在有些情况它也包括其它零件，如衬套、螺栓和螺母等。

（注：‘阀瓣’这一名词，对于大多数型式的阀门，通用名词把它叫关闭件。

但也有例外，如就旋塞阀来说，关闭件叫旋塞。

）阀门的密封面主要是指阀瓣和阀座接触面。

常用的内件材质如表2-21、表2-22。

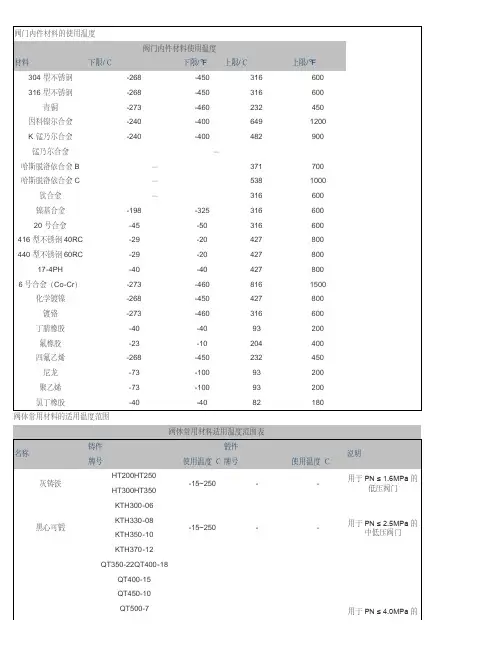

表2-21 阀门内件常用的材质及使用温度阀门密封面常用材料及适用介质和允许使用的温度范围如表2-22：以下给出的是经过短暂的调查，阀门内件使用最频繁的材料。

青铜使用最广的青铜阀、铸铁阀门和钢阀门的最高工作温度在280℃左右。

适用介质包括蒸汽、水、油、空气和天然气输送管线。

阀瓣和阀门座也可以使用适当牌号的青铜（阀杆用不锈钢）可以适应那些温度极低的介质，如液化气、液态氧和液态氮。

不含锌的青铜，通常是铝青铜。

在特定的情况下也常被应用。

铁除阀杆用钢制成，阀门的其余全部零件都用铁制作（‘全铁’）。

通常阀瓣和阀体两者都有整体密封面。

‘全铁’阀门对于浓硫酸和碳氢化合物的混合酸介质来说是一种比较经济的选择，并且对于许多其它与工业有关的化学液体如卤水、氨水、酒精、洗涤液和氯化物溶液使用情况也很令人满意。

铬13不锈钢这种材料广泛地应用于阀杆、阀座密封圈和阀瓣上。

它使用在含有一定比例的润滑剂的介质，具有很高的耐磨、抗擦伤、抗腐蚀和抗冲蚀等特点。

它还有很强的抗氧化能力和抗热硫化润滑油的腐蚀能力。

这种材料在油品和蒸气管线上，工作温度达到600℃的情况下已成功的使用了许多年。

镍合金‘镍合金’（这里指镍、铜和锡合金的组合），用它做阀门座环；用铬13不锈钢做阀瓣，特别适合于没有润滑剂，腐蚀性相对不大的气体和液体介质。

其它的适用介质包括过热蒸汽和饱和蒸汽、天然气、燃油、汽油和低粘度油。

对于蒸汽来说，工作介质限制在450℃以下，对于其它介质限制在260℃以下。

用组合镍合金做阀座和阀瓣也适合于蒸汽、水和其它介质使用。

奥氏体不锈钢前面阀体材料里已经介绍过奥氏体不锈钢，以18-8铬一镍为基础的钢材，广泛地用在阀门内件制造上。

阀门材质使用温度一、常用材料牌号（1）A216 WCB,碳钢：无腐蚀性应用，包括水，油和气，温度范围：-30℃至+425℃。

（2）A352 LCB,低温碳钢：低温应用，温度低至-46℃,不能用于温度高于+340℃的场合。

（3）A352 LC3,3.5%镍钢：低温应用，温度低至-101℃，不能用于温度高于+340℃的场合。

（4）A217 WC6 1.25%铬0.5%钼钢无腐蚀性应用，包括水，油和气，温度范围：-30℃至+593℃（5）A217 WC9，2.25铬无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30℃至+593℃（6）A217 C5，5%铬0.5%钼轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃A217，C12，9%铬1%钼轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃A487 CA6NM(4)，12%铬钢腐蚀性应用，温度范围：-30℃至+482℃A217 CA15(4)，12%铬腐蚀性应用，温度范围高达+704℃A351 CF8M 316不锈钢腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上A351CF8C，347不锈钢主要用于高温，腐蚀性应用，温度范围：-268℃至+649℃，温度+540℃以上要指定碳含量0.04%及以上A351 CF8,304不锈钢腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃,温度+425℃以上要指定碳含量0.04%及以上A351 CF3,304L不锈钢腐蚀性或无腐蚀性应用，温度范围高达+425℃A351 CF3M, 316L不锈钢腐蚀性或无腐蚀性应用，温度范围高达+454℃A351 CN7M,合金钢具有很好的抗热硫酸腐蚀性能，温度高达+425℃M35-1, 蒙乃尔可焊接等级。

具有很好的抗所有普通有机酸和盐水腐蚀的性能。

也具有很高的抗大多数碱性溶液腐蚀的性能，温度高达+400℃A494 N7M,哈斯特镍合金B特别适用于处理器各种浓度和温度的氢氟酸。

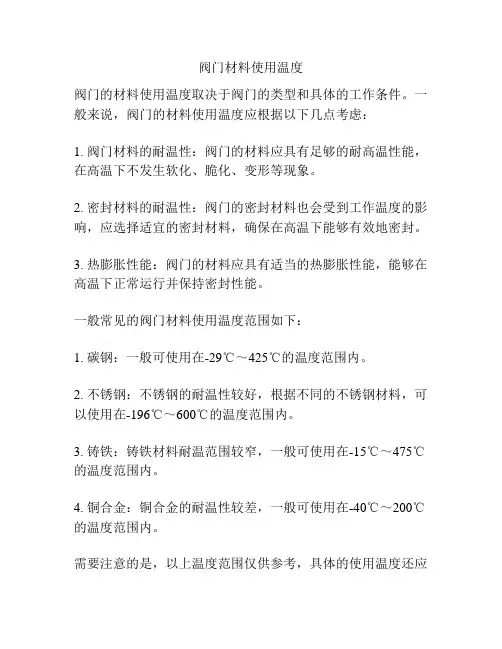

阀门材料使用温度
阀门的材料使用温度取决于阀门的类型和具体的工作条件。

一般来说，阀门的材料使用温度应根据以下几点考虑：
1. 阀门材料的耐温性：阀门的材料应具有足够的耐高温性能，在高温下不发生软化、脆化、变形等现象。

2. 密封材料的耐温性：阀门的密封材料也会受到工作温度的影响，应选择适宜的密封材料，确保在高温下能够有效地密封。

3. 热膨胀性能：阀门的材料应具有适当的热膨胀性能，能够在高温下正常运行并保持密封性能。

一般常见的阀门材料使用温度范围如下：
1. 碳钢：一般可使用在-29℃～425℃的温度范围内。

2. 不锈钢：不锈钢的耐温性较好，根据不同的不锈钢材料，可以使用在-196℃～600℃的温度范围内。

3. 铸铁：铸铁材料耐温范围较窄，一般可使用在-15℃～475℃的温度范围内。

4. 铜合金：铜合金的耐温性较差，一般可使用在-40℃～200℃的温度范围内。

需要注意的是，以上温度范围仅供参考，具体的使用温度还应
根据阀门的具体材料和工作条件来确定。

阀门在使用过程中应根据工作温度对阀门材料进行合理选择，以确保阀门的正常运行和安全可靠性。

阀门材质的适用范围以及适用温度(1)材质: WCB碳钢ASTM A216使用范围:无腐蚀性应用,包括水、油、气使用温度：－30度至+425度(2)材质: LCB低温碳钢ASTM A352使用范围:低温应用,温度低至-46度使用温度：不能用于温度高于+340度的场合(3)材质: LC3 3.5％镍钢ASTM A352使用范围:低温应用,温度低至-101度使用温度：不能用于温度高于+340度的场合(4)材质: WC6 1.25％铬0.5％钼钢ASTM A217 使用范围: 无腐蚀性应用,包括水、油、气使用温度：-30度至+593度(5)材质: WC9 2.25铬ASTM A217使用范围: 无腐蚀性应用,包括水、油等级WC9和气使用温度：-30度至+593度(6)材质: C55％铬0.5％钼ASTM A217使用范围: 轻度腐蚀性或侵蚀性应用及无腐蚀性应用使用温度：-30度至+649度(7)材质: C129％铬1％钼ASTM A217使用范围: 轻度腐蚀性或侵蚀性应用及无腐蚀性应用使用温度：-30度至+649度(8)材质: CA6NM(4)12％铬钢ASTM A487使用范围:腐蚀性应用使用温度：-30度至+482度(9)材质: CA15(4)12％铬ASTM A217使用范围:腐蚀性应用使用温度：高达+704度(10)材质: CF8M316不锈钢ASTM A351使用范围:腐蚀性或超低温或高温无腐蚀性应用使用温度：-268度+649度温度+425度以上要指定碳含量0.04％及以上(11)材质: CF8C347不锈钢ASTM A351使用范围:腐蚀性应用使用温度：-268度+649度温度+540度以上要指定碳含量0.04％及以上(12)材质: CF8304不锈钢ASTM A351使用范围:腐蚀性或超低温或高温无腐蚀性应用使用温度：-268度+649度温度+425度以上要指定碳含量0.04％及以上(13)材质: CF3304L不锈钢ASTM A351使用范围:腐蚀性或无腐蚀性应用使用温度：高达+425度(14)材质: CF3M316L不锈钢ASTM A351使用范围:腐蚀性或无腐蚀性应用使用温度：高达+454度(15)材质: CN7M合金钢ASTM A351使用范围:具有很好的抗热硫酸腐蚀性能使用温度：高达+425度(16)材质: M35-1蒙乃尔ASTM A494使用范围:可焊接等级.具有很好的抗所有普通有机酸和盐水腐蚀的性能．也具有很高的抗大多数碱性溶液腐蚀的性能使用温度：高达+400度(17)材质: N7M哈斯特镍合金B ASTM A494使用范围:特别适用于处理器各种浓度和温度的氢氟酸.具有很好的抗硫酸和磷酸腐蚀的性能使用温度：高达+649度(18)材质: CW6M哈斯特镍合金C ASTM A494使用范围:具有很好的抗强氧化环境腐蚀的性能,在高温下具有很好的特性,对甲酸（蚁酸）、磷酸、亚硫酸和硫酸具有很高的抗腐蚀性能．使用温度：高达+649度(19)材质: CY40因科镍合金ASTM A494使用范围:在高温应用中表现很好，对于强腐蚀流体介质具有很好的抗腐蚀性能．使用温度：(20)材质: 灰铸铁灰铸铁适用公称压力PN≤2.5MPa常用牌号:KTH300-06KTH330-08KTH350-10使用温度：-10度至200度的水、蒸气、空气、煤气及油品等介质．(21)材质: 可锻铸铁灰铸铁适用公称压力PN≤2.5MPa 常用牌号:KTH300-06KTH330-08KTH350-10使用温度：-30度至300度的水、蒸气、空气及油品等介质．阀门的使用温度表阀门使用温度灰铸铁阀门-15至250度可锻铸铁阀门-15至250度球墨铸铁阀门-30至350度高镍铸铁阀门最高使用温度为400度碳素钢阀门-29至450度在JB/T3595-93 标准中推荐使用温度t＜425度ICr5Mo 合金钢阀门最高使用温度为550度12CrMoV A合金钢阀门最高使用温度为570度ICr18Ni9Ti ICr18Ni12Mo2Ti不锈钢阀门-196至600度。

碳刚：1，WCB（A105），使用温度在－29℃～427℃，主要适用介质有水、蒸汽、空气，以及石油产品等。

合金钢：1，WC1（F1），使用温度在－29℃～454℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。

2，C5（F5），使用温度在－29℃～650℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。

3，WC6（F11），使用温度在－29℃～552℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。

4，WC9（F22），使用温度在－29℃～595℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。

不锈钢：1，CF8（304），使用温度在－196℃～800℃，主要适用介质有硝酸类等腐蚀性介质。

CF8M（316），使用温度在－196℃～800℃，主要适用介质有醋酸类及尿素等腐蚀性介质。

CF3（304L），使用温度在－196℃～425℃，主要适用介质有硝酸类等腐蚀性介质CF3M（316L），使用温度在－196℃～455℃，主要适用介质有醋酸类及尿素等腐蚀性介质低温用碳素钢：1，LCB（LF1），使用温度在－46℃～345℃，主要适用介质有蒸汽、石油产品等（主要用于低温阀）。

还有20号合金钢和蒙奈尔合金钢等材质。

标准标准名称GB12220－89 通用阀门标志GB12221－89 法兰连接金属阀门结构长度GB12222－89 多回转阀门驱动装置的连接GB12223－89 部分回转阀门驱动装置的连接GB12224－89 钢制阀门一般要求GB12225－89 通用阀门铜合金铸件技术条件GB12226－89 通用阀门灰铸铁件技术条件GB12227－89 通用阀门球墨铸铁件技术条件G B12228－89 通用阀门碳素钢锻件技术条件GB12229－89 通用阀门碳素钢铸件技术条件GB12230－89 通用阀门奥氏体钢铸件技术条件GB12232－89 通用阀门法兰连接铁制闸阀GB12233－89 通用阀门铁制截止阀与升降式止回阀GB12234－89 通用阀门法兰和对焊焊连接铜制闸阀GB12235－89 通用阀门法兰连接钢制截止阀和升降式止回阀GB12236－89 通用阀门钢制旋启式止回阀GB12237－89 通用阀门法兰和对焊连接钢制球阀GB12238－89 通用阀门法兰和对夹连接蝶阀GB12239－89 通用阀门隔膜阀GB12240－89 通用阀门铁制旋塞阀GB12241－89 安全阀一般要求GB12242－89 安全阀性能试验方法GB12243－89 弹簧直接载荷式安全阀GB12244－89 减压阀一般要求GB12245－89 减压阀性能试验方法GB12246－89 先导式减压阀GB12247－89 蒸汽疏水阀分类GB12248－89 蒸汽疏水阀术语GB12249－89 蒸汽疏水阀标志筑龙网GB12250－89 蒸汽疏水阀结构长度GB12251－89 蒸汽疏水阀试验方法GB/T13927-92 通用阀门压力试验GB/T13932-92 通用阀门铁制旋启式止回阀GB/T15185-94 铁制和铜制球阀GB/ 阀门的结构长度对焊连接阀门GB/ 阀门的结构长度对夹连接阀门GB/ 阀门的结构长度内螺纹连接阀门GB/ 阀门的结构长度外螺纹连接阀门JB93 -91 手柄JB94 -91 扳手JB106-78 阀门标志和识别涂漆JB308-75 阀门型号编制方法JB309-75 闸阀参数JB311-75 止回阀参数JB312-75 旋塞阀参数JB/T450-92 ~ 锻造角式高压阀门，管件，紧固件，技术条件JB451-64 杠杆式安全阀技术条件JB610-79 疏水阀参数JB1308 -73 Pg(2500kgf/cm2)阀门型式与基本参数JB1309 -73 pg(2500kgf/cm2)阀门管件和紧固件技术要求JB1681 -75 截止阀参数JB1682 -75 节流阀参数JB1683 -75 球阀参数JB1684 -75 蝶阀参数JB1685 -75 隔膜阀参数JB/T1691-92 阀门结构要素阀杆头部尺寸JB1692 -91 伞行手轮JB1693 -91 平行手轮JB1694 -91 阀杆螺母(一)JB1695 -91 阀杆螺母(二)JB1696 -91 阀杆螺母(三)JB1698 -91 阀杆螺母(五)筑龙网JB1699 -91 阀杆螺母(四)锁紧螺母(一)锁紧螺母(二)JB1701 -91 阀杆螺母(六)轴承压盖(一)轴承压盖(二)JB1703 -91 衬套JB1706 -91 压套螺母JB1708 -91 填料压盖JB1709 -91 T 型螺栓JB1712 -91 石棉填料JB1713 -91 填料垫(一)JB1716 -91 填料垫(二)JB/T1717-92 阀门结构要素上密封座尺寸JB1718 -91 垫片(一)JB1719 -91 垫片(二)JB1720 -91 垫片(三)JB1721 -91 垫片(四)JB1726 -91 阀瓣盖JB1727 -91 对开圆环JB1728 -91 止退垫圈JB/T1732-92 阀门结构要素锥形密封面尺寸JB/T1733-92 阀门结构要素阀体铜密封面尺寸JB/T1734-92 阀门结构要素闸板和阀瓣铜密封面尺寸JB1735 -91 底阀阀瓣密封圈JB1736 -91 旋启式止回阀阀瓣密封圈JB1737 -91 旋启式止回阀阀瓣密封圈压板JB/T1738-92 阀门结构要素式闸阀阀体闸板导轨和导轨槽尺寸JB/T1739-92 阀门结构要素式闸阀阀体密封面间距和角尺寸JB/T1740-92 阀门结构要素式闸板密封面尺寸JB1741 -91 顶心JB1742 -91 调整垫JB1747 -91 填料压环筑龙网JB1749 -91 氨阀阀瓣JB/T1750-92 阀门结构要素氨阀阀体密封面尺寸JB/T1751-92 阀门结构要素承插焊连接和配管端部尺寸JB/T1752-92 阀门结构要素外螺纹连接端部尺寸JB1753 -91 接头垫JB1754 -91 接头JB1755 -91 接头螺母JB/T1756-92 阀门结构要素卡套连接端部尺寸JB1757 -91 卡套JB1758 -91 卡套螺母JB1759 -91 轴套JB1760 -91 六角螺塞JB1761 -91 螺塞垫JB/T1762-92 阀门结构要素板体尺寸JB2202 -77 弹簧式安全阀参数JB2203 -77 弹簧式安全阀结构长度JB2205 -77 减压阀结构长度JB2206 -77 减压阀技术条件JB2311 -78 球阀技术条件JB2765 -81 阀门名词术语JB2766 -92 ~ 锻造高压阀门结构长度JB/T2768-92 ~ 管子、管件、阀门端部尺寸JB/T2769-92 ~ 螺纹法兰JB/T2770-92 ~ 接头螺母JB/T2771-92 ~ 接头JB/T2772-92 ~ 盲板JB/T2773-92 ~ 双头螺柱JB/T2774-92 ~ 阶端双头螺柱及螺孔尺寸JB/T2775-92 ~ 螺母JB/T2776-92 ~ 透镜垫JB/T2777-92 ~ 无孔透镜垫JB/T2778-92 ~ 管件和紧固件温度标记JB2920 -81 阀门电动装置型式、基本参数和连接尺寸筑龙网JB2986 -81 旋塞阀技术条件JB3328 -83 气瓶阀和管路阀JB3339 -83 小型医用气瓶框式阀的连接尺寸填料压套(一)填料压套(二)填料压套(三)JB5207 -91 填料压板JB5208 -91 隔环JB5209 -91 塑料填料JB5210 -91 上密封座JB5211 -91 闸阀阀座JB/T5296-91 通用阀门流量系数和流阻系数的试验方法JB/T5298-91 管线用钢制平板闸阀JB/T5299-91 通用阀门液控蝶式止回阀JB/T5300-91 通用阀门材料JB/T6438-92 阀门密封面等离子弧堆焊技术要求JB/T6439-92 阀门受压铸钢件磁粉探伤检验JB/T6440-92 阀门受压铸钢件射线照相检验JB/T6441-92 压缩机用安全阀JB/T6495-92 阀门结构要素闸板(或阀瓣)T 型槽尺寸JB/T6496-92 阀门结构要素填料函尺寸JB/T6497-92 阀门结构要素阀杆端部尺寸JB/T6498-92 阀门结构要素阀瓣与阀杆连接槽尺寸JB/T6899-93 阀门的耐火试验JB/T6900-93 排污阀JB/T6901-93 封闭式眼睛阀JB/T6902-93 阀门铸钢件液体渗透检查方法JB/T6903-93 阀门锻钢件超声波检查方法JB/T6904-93 气瓶阀的检验与试验JB/T7248-94 阀门用低温钢铸件技术条件JB/T7744-95 阀门密封面等离子弧堆焊用合金粉末JB/T7745-95 管线球阀JB/T7746-95 缩径锻钢阀门筑龙网JB/T7747-95 针形截止阀JB/T7748-95 阀门清洁度和测定方法JB/T7749-95 低温阀门技术条件JB/T7927-95 阀门铸钢件外观质量要求JB/T7928-95 通用阀门供货要求JB/Z243-85 闸阀静压寿命试验规程JB/Z244-85 截止阀静压寿命试验规程JB/Z245-85 旋塞阀静压寿命试验规程JB/Z246-85 球阀静压寿命试验规程JB/Z247-85 阀门电动装置寿命试验规程JB/Z248-85 蝶阀静压寿命试验规程ZBJ16002-87 阀门电动装置技术条件ZBJ16004-88 减压阀型式与基本参数ZBJ16006-90 阀门的试验与检验ZBJ16007-90 蒸汽疏水阀技术条件ZBJ16008-90 液化石油气设备紧急切断阀技术条件ZBJ16009-90 阀门气动装置技术条件JB/T8473-96 仪表阀组JB/T8528-97 普通型阀门电动装置技术条件JB/T8527-97 金属密封蝶阀JB/T8529-97 隔爆型阀门电动装置技术条件JB/T8530-97 阀门电动装置型号编制方法JB/T8531-97 阀门手动装置技术条件JB/T8670-97YBDF2 系列阀门电动装置用隔爆型三相异步电动机技术。

阀门常用材料使用温度范围及核级材料一、壳体常用材料的使用温度范围11国产材料（表33－11）表表33－11国产材料的使用温度范围名称铸件锻件说明牌号使用温度（℃）牌号使用温度（℃）灰铸铁HT200HT250－15～250——用于PN≤1.6MPa的低压阀门黑心可锻铸铁KTH300—06KTH350—10－15～250——用于PN≤2.5MPa的中低压阀门球墨铸铁QT400—18QT500—7QT900—2－30～350——用于PN≤4.0MPa的中低压阀门碳素钢WCB－29～42520、25－29～425用于中高压阀门，16Mn、30Mn常用来代ASMEA105低温碳钢LCB－46～345——用于低温阀合金钢WC6WC9－29～595－29～59515CrMo25Cr2MoV-29~595-29~595用于非腐蚀性介质的高温高压阀C5C12－2～6501Cr5Mo-29~650用于腐蚀性介质的高温高压阀奥氏体不锈钢ZG00Cr18Ni1ZG0Cr18Ni9ZG1Cr18Ni12Mo2TiZG1Cr17Mn9Ni14Mo3Cu2NZG1Cr 18Mn13Mo2CuN－196～60000Cr18Ni100Cr18Ni91Cr18Ni90Cr18Ni9Ti1Cr18Ni9Ti00Cr17Ni14Mo20 Cr18Ni12Mo2Ti-196~600用于腐蚀性介质CF8CF8MCF3CF3MCF8CCN7M—304316304L316L321B462蒙乃尔合金——（NCu28—2.5—1.5）－29～450主要用于含氢氟介质铸铜合金ZCuSn5Pb5Zn55-5-5锡青铜ZCuSn10Zn210-2锡青铜ZCuAI9Mn39-2锡青铜ZCuAl10Fe39-3锡青铜-273~200——主要用于氧气管路22美国MASTM材料（表33－22）表表33－22美国MASTM材料的使用温度范围ANSIB16.34材料分类号标准钢号锻件铸件说明代号使用温度（℃）代号使用温度（℃）1.1碳钢A105－29～425A216—WCB－29～4251.A105、WCB、WCC、长时期处在425℃以上高温时，碳钢的碳化相可能变成石墨相2.F1、WC1长时期处在470℃以1.2碳钢——A216—WCC－29～4252－1/2Ni——A352—LC2－29～3453－1/2NiA350—LF3－29～370A352—LC3－29～3451.3碳钢——A352—LCB－46～3451.4碳钢A350—LF1－29～345——1.5C－1/2MoA182—F1－29～455A217—WC1－29～455——A352—LC1－59～3451.71/2Cr—1/2MoA182—F2－29～540——上高温时，碳钼钢的碳化物相可能变成石墨相3.WC1、WC4、WC5、WC6、WC9、C5、C12仅用于正火和回火材料4.CF8使用温度或焊接温度超过260℃，不得采用含铅牌号的材料5.F304、F316、CF8M、F321、F347、CF8C、F348、CH8、CH20、F310、CK20如果含碳量超过或等于0.04%，温度超过540℃才使用Ni—Cr-1/2Mo——A217—WC4－29～540Ni—Cr－1Mo——A217—WC5－29～5651.91Cr—1/2MoA182—F12－29～595——1-1/4Cr—1/2MoA182—F11－29～595A217～WC6－29～5951.102-1/4Cr—1MoA182—F22－29～595A217～WC9－29～5951.113Cr—MoA182—F21－29～595——1.135Cr—1/2MoA182—F5a－29～650～540——A182—F5－29～650～540—－29～6501.149Cr—1MoA182—F9－29～650～540A217～C12—2.118Cr—8NiA182—F304－254～800～540——A182—F304H－254～800～540—－254～425A351～CF3－254～800A351～CF82.216Cr-12Ni-2MoA182-F316－254～800～540——6.F310工作温度565℃或大于上述温度者，必须保证晶粒不低于ASTMNo.6的规定7.B462B160－No2200仅用退火的材料－7M仅用固溶处理的材料A182-F316H－254～800～540——18Cr-13Ni-3Mo——A351－CF3A－254～345——A351－CF8A－254～34518Cr-9Ni-2Mo——A351－CF3M－254～455——A351－CF8M－254～800～5402.318Cr-8NiA182-F304L－254～425——18Cr-12Ni-2MoA182-F316L－254～450——2.418Cr-10Ni-TiA182-F321－254～540——A182-F321H－254～800～540——2.518Cr-10Ni-NbA182-F347－254～540——A182-F347H－254～450——A182-F348－254～540——A182-F348H－254～450——2.620Cr-12Ni——A351－CH8－29～800～540——A351－CH20－29～800～5402.725Cr-20NiA182-F310—A351－CK20－29～800～5403.1Cr-Ni-Fe-MoB462－29～450A351－CN－7M －29～4503.2镍合金200B160-No2200－29～450——二、核22、33级设备用法、中、美相应材料对照表（表33－33）序号材料类型RCC－M法国中国美国1碳钢铸件M111220MN5MZG275－485HGB7659－87WCB、WCCASTMA216/A216M－89220MN5MZG230－450HZG275－485HGB7659－87WCA、WCBASTMA216/A216M－893碳钢锻件M1122A42APNFA36－60120JB4726－94Ⅰ类ASTMA765/A765M－904A48APNFA36－60116MnJB4726－94Ⅱ类ASTMA765/A765M－905压力容器用碳钢钢板M1131A37、NFA36－205 55（380）、60（415）ASTMA515/A515M－90ASTMA516/A516M－906A52NFA36－20565（450）、70（485）ASTMA515/A515M－90ASTMA516/A516M－907结构用碳钢板材或型材M1134E242NENFA35－501Q235－BGB700－8855（380）ASTMA6663/A663M－90a8E243NFA35-501Q235－CGB700－8860（415）ASTMA675/A675M－90aB级ASTMA283A283M－949E244NFA35－501Q235－DGB700－8858级（400）ASTMA573/A573M－9010E282NEE283E284NFA35－50120MnGB711－88GB699－8870（485）、75（515）ASTMA675A675M－90aB级ASTMA662A662M－9011E362NENFA35－501Q345B、Q390BGB/T1591－94 12E363NFA35－501Q345C、Q390CGB/T1591－9450（345）ASTMA572A572M－9113E364NFA35－501Q345D、Q390DGB/T1591－94 14碳钢无缝钢管M1141NFA49－21320GGB5310－1995BASTMA106－9115碳钢无缝钢管M1141NFA49－21325MnGGB5310－1995牌号ASTMA714－89a16M1143TUE220NFA49－21110GB8163－87牌号Ⅰ和牌号ⅡASTMA524－8917NFA49－21120MnGGB5310－1995牌号BASTMA106－9118碳钢电焊钢管M1142TS37b(TSE235A)NFA49－142Q235BGB/T13793－92牌号BASTMA487/A487M－9121Z5CN12－01CA15ASTMA217/A217M－91ASTMA487/A487M－91ASTMA743/A743M－92aCA15MASTMA487/A487M－91ASTMA743/A743M－92a22不锈钢锻轧件M3202Z12C13GB1220-92JB4728-94（S41000）ASTMA479/A479M－91aF6ASTMA328923Z20C132Cr13GB1220－92420ASTMA276－91a24Z5CND13－04S41500（UNS）ASTMA276－91a25钢板M3203Z10C131Cr13GB4237－92410SASTMA176－9026不锈钢锻件M3204Z5CND13－04S41500（UNS）ASTMA473－91a27M3205Z12CN13414ASTMA473－91a28不锈钢锻轧棒M3206Z100CD179Cr18MoGB1220－92440CASTMA276－91a29Z6CNU17－040Cr17Ni4Cu4NbGB1220-92630ASTMA564/A564M－9130不锈钢钢管M3207Z12C131Cr13GB/T14975－94MT410ASTMA511－9031不锈钢铸件M3208Z5CND13－04ZG0Cr13Ni4MoJB/ZQ4299－86CA6NMASTMA487/A487M－9132Z6CNU17－04ZG0Cr17Ni4Cu4NbGB2100－80CB7Cu－1ASTMA747/A747M－8933不锈钢锻件M3301Z6CN18－10Z5CN18－100Cr18Ni9JB4728－94304ASTMA473－91a34Z2CN18－1000Cr19Ni10JB4728－94304LASTMA473－91a35Z2CN19－1036Z6CNNb18－110Cr18Ni11NbJB/T6398－92348ASTMA473－91a37Z8CNT18－110Cr18Ni10TiJB4728－94321ASTMA473－91a38Z6CND17－12Z5CND17－120Cr17Ni12Mo2JB4728－94316ASTMA473－91a39Z2CND17－1200Cr17Ni14Mo2JB4728－94316LASTMA473－91a40Z2CND18－1241不锈钢无缝钢管M3303Z5CN18－100Cr18Ni9GB13296－91TP304ASTM A213/A213M－91a42Z2CN18－1000Cr19Ni10GB13296－91TP304LASTMA213/A213M－91a43Z5CND17－120Cr17Ni12Mo2GB13296－91TP316ASTM A213/A213M－91a44Z2CND17－1200Cr17Ni14Mo2GB13296－91TP316LASTMA213/A213M－91a45M3304Z6CN18－10Z5CN18－100Cr18Ni9GB/T14975－94GB/T14976－94TP304MT304ASTMA312/A312M－91bASTMA511－9046Z2CN18－1000Cr19Ni10GB/T14975－94GB/T14976－94TP304LMT304LASTMA312/A312M－91bASTMA511－9047不锈钢无缝钢管M3304Z6CND17－12Z5CND17－120Cr17Ni12Mo2GB/T14975－94GB/T14976－94TP316、MT316ASTM A312/A312M－91bASTMA511－9048Z2CND17－1200Cr17Ni14Mo2GB/T14975－94GB/T14976－94TP316L、MT316LASTMA312/A312M－91bASTMA511－9049Z2CND19－1050Z2CND18－1251不锈钢锻轧棒M3306Z6CN18－10Z5CN18－100Cr18Ni9GB1220－92304ASTMA276－91a52Z2CN18－1000Cr19Ni10GB1220－92304LASTMA276－91a53Z2CN19－1054Z6CNNb18－110Cr18Ni11NbGB1220－92347ASTMA276－91a55Z6CNN18－110Cr18Ni10TiGB1220－92321ASTMA276－91a56Z6CND17－12Z5CND17－120Cr17Ni12Mo2GB1220－92316ASTMA276－91a57Z2CND17－1200Cr17Ni14Mo2GB1220－92316LASTMA276－91a58Z2CND18－1259Z8CNDT18－120Cr18Ni12Mo2TiGB1220－92316TiASTMA276－91a60Z8CNDNb18－12316CbASTMA276－91a61不锈钢钢板M3307Z6CN18－10Z5CN18－100Cr18Ni9GB3280－92GB4237－92304ASTMA167－91ASTMA240－92b62Z2CN18－1000Cr19Ni10GB3280－92GB4237－92304LASTM A167－91ASTMA240－92b63Z6CN19－10序号材料类型RCC－M法国中国美国64不锈钢钢板M3307Z6CNNb18－110Cr18Ni11NbGB3280－92GB4237－92348ASTMA167－91ASTMA240－92b65Z8CNT18－110Cr18Ni10TiGB3280－92GB4237－92321HASTMA167－91ASTMA240－92b66Z6CND17－12Z5CND17－120Cr17Ni12Mo2GB3280－92GB4237－92316ASTMA167－91ASTMA240－92b67Z2CND17－1200Cr17Ni14Mo2GB3280－92GB4237－92316LASTMA167－91ASTMA240－92b68Z2CND18－1269Z8CNDT18－120Cr18Ni12Mo2TiGB3280－92GB4237－92316TiASTM A167－91ASTMA240－92b70Z8CNDNb18－12316CbASTMA167－91ASTMA240－92b71不锈钢钢棒M3308Z6CND17－120Cr17Ni12Mo2GB1220-92B8M、B8M2ASTMA193/A193M－91a72Z2CND17－1200Cr17Ni14Mo2GB1220-92316LASTM A276－91a73不锈钢锻件M3311Z2CN18－1000Cr19Ni10JB4728－94F304LASTMA336/A336M－8974Z2CND17－1200Cr17Ni14Mo2JB4728－94F316LASTM A336/A336M－8975不锈钢卷焊管M3319Z5CN18－10TP304ASTMA249/A249M－8976Z2CN18－10TP304LASTMA249/A249M－9177Z5CND17－12TP316ASTMA249/A249M－9178Z2CND17－12TP316LASTMA249/A249M－9179Z6N18－10Z5N18－100Cr19Ni9GB12770－91GB12771－91TP304ASTM A312/A312M－90b80不锈钢卷焊管M3320Z2CN18－1000Cr19Ni11GB12770－91GB12771－91TP304LASTMA312/A312M－90b81Z6CND17－12Z5CND17－120Cr17Ni12Mo2GB12770－91GB12771－91TP316ASTMA312/A312M－90b82Z2CND17－1200Cr17Ni14Mo2GB12770－91GB12771－91TP316LASTMA312/A312M－90b83不锈钢铸件M3401Z3CN20－09MZ0Cr19Ni9EJ467－89CF8ASTMA743/A743M－92a84M3402Z3CN20－09MCF8、CF8AASTMA351/A351M－91a85Z3CND19－10MCF8MASTMA351/A351M－91a86M3403Z3CND19－10MCF8MGB12230－89CF8MASTM A743/A743M－92a87M3405Z3CN20－09M20Cr19Ni9EJ467－89CF8ASTM A743/A743M－92a88不锈钢铸管M3406Z3CN20－09MCPF8、CPF8AASTMA451－9189螺钉紧固件、驱动杆和动轴、拉杆和支撑螺栓用棒材某C18NFA35－55220GB699－881017、1020ASTMA576－90b90某C25NFA35－55225GB699－881025ASTMA576－90b91某C32NFA35－55230GB699－881030ASTMA576－90b92某C38H1NFA35－55235GB699－881038ASTMA576－90b93某C38H2NFA35－55235MnGB699－881037ASTMA576－90b94某C42H1NFA35－55240GB699－881042ASTMA576－90b95某C42H2NFA35－55240MnGB699－881037ASTMA576－90b96某C48H1NFA35－55245GB699－881045、1049ASTMA576－90b97螺钉紧固件、驱动杆和传动轴、拉杆和支撑螺栓用棒材M5110M5150某C48H2NFA35－55245MnGB699－881548ASTMA576－90b98某C55H1NFA35－55255GB699－881055ASTMA576－90b99某C55H2NFA35－55250MnGB699－881053ASTMA576－90b10020M5NFA35－5521518ASTMA576－90b10135M5NFA35－5521536ASTMA576－90b10240M6NFA35－5521541ASTMA576－90b10320MC5NFA35－55220CrMoGB3077－8810438C2NFA35－5525140HASTMA304－9010542C2NFA35－5525145HASTMA304－9010632C4NFA35－55230CrGB3077－885130HASTMA304－9010842C4NFA35－55240CrGB3077－885145HASTMA304－9010925CD4NFA35－55220CrMoGB3077－884130HASTMA304－9011030CD4NFA35－55230CrMoGB3077－884130HASTMA304－9011238D4NFA35－55235CrMoGB3077－884137HASTMA304－9011350CV4NFA35－55250CrVAGB3077－886150HASTMA304－9011430NCHNFA35－55230CrNiGB3077－8811540CAD612NFA35－55238CrMoAlGB3077－88116螺钉紧固件、驱动杆和传动轴拉杆和支撑螺栓用棒材M5110M515021B3NFA35－55215B21HASTMA304－9011738B3NFA35－55240BGB3077－8811820MB5NFA35－55215B21HASTMA304－9011938MB5NFA35－55240MnBGB3077－8815B37HASTMA304－9012038CB1NFA35－55250B40HASTMA304－9012119NCDB2NFA35－55294B17HASTMA304－90122螺钉和驱动杆用棒材M511042CD440CrMoAGB3077－88B22ASTMA540/A540M－8912342CDV4B21ASTMA540/A540M－89124Z12C131Cr13GB1220－92B6、B6某ASTMA193/A193M－91a125Z6CN18－10Z5CN18－100Cr18Ni9GB1220－92B8、B8PASTMA193/A193M－91a126Z6CND17－12Z5CND17－120Cr17Ni12Mo2GB1220－92B8M、B8M2、B8M3ASTMA193/A193M－91a127Z12CNDV12－02某M－32ASTMA565－91128Z6CNU17－040Cr17Ni4Cu4NbGB1220－92630ASTMA564/A564M－91129Z6NCTDV25150Cr15Ni25Ti2MoA1VBGB1221－92660ASTMA453/A453M－88a130螺母用棒材M512042CD442CrMoAGB3077－887、7MASTMA194/A194M－91131Z6CN18－10Z5CN18－100Cr17Ni9GB1220－928、8AASTMA194/A194M－91132Z6CND17－12Z5CND17－120Cr17Ni12Mo2GB1220－928M、8MAASTMA194/A194M－91133某C42H1某C42H245GB699－882H、2HMASTMA194/A194M－91134Z12C131Cr13GB1220－926ASTM7级ASTMA470－8913640NCD7.0340CrNiMoAGB3077－88B24ASTMA540/A540M－89137轴承钢M5160100NCD7.352100.3（AISI）ASTMA535－85141低合金钢锻件M517016MND518MnNiMoGB/T15443－953级、3a级ASTMA508/A508M－88b3级ASTMA541/A541M－88a14220NCD127级ASTMA541/A541M－88a143弹簧M519020CV420CVAGB1222－8414451CDV460CrMnMoAGB1222－84ASTMA232/A232M－91145Z7CN18－090Cr18Ni9GB1220－920Cr19Ni10YB（T）11－83304ASTMA276－91aASTMA313－87146Z12CN18－091Cr18Ni9YB（T）11－83302ASTMA313－87147Z7CND17－11－020Cr17Ni12Mo2GB1220－92YB（T）11－83316ASTMA276－91aASTMA313－87148Z6CNT18－100Cr18Ni10TiGB1220－92321ASTMA276－91aASTMA313－87149NC18FeNbAGH1145EJ481－89 150NC19FeNbDIGH169AEJ481－89。

一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为－10℃～200℃的水、蒸汽、空气、煤气及油品等介质。

灰铸铁常用牌号为：HT200、HT250、HT300、HT350。

二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为－30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。

三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。

常用牌号有：QT400-15、QT450-10、QT500-7。

鉴于目前国内工艺水平，各厂参差不齐，用户又往往不易检验。

根据经验，建议PN≤2.5MPa，阀门还是采用钢制阀门为安全。

四、耐酸高硅球墨铸铁：适用于公称压力PN≤0.25MPa，温度低于120℃的腐蚀性介质。

五、碳素钢：适用于公称压力PN≤32.0MPa，温度为－30～425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。

常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。

六、铜合金：适用于PN≤2.5MPa的水、海水、氧气、空气、油品等介质，以及温度－40～250℃的蒸汽介质，常用牌号为ZGnSn10Zn2（锡青铜），H62、Hpb59-1（黄铜）、QAZ19-2、QA19-4（铝青铜）。

七、高温铜：适用于公称压力PN≤17.0MPA、温度≤570℃的蒸汽及石油产品。

常用牌号有ZGCr5Mo,1Cr5M0.ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9等牌号。

具体选用必须按照阀门压力与温度规范的规定。

八、低温钢：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号）有ZG1Cr18Ni9 、0Cr18Ni9、 1Cr18Ni9Ti 、ZG0Cr18Ni9九、不锈耐酸钢：适用于公称压力PN≤6.4Mpa、温度≤200℃硝酸，醋酸等介质，常用牌号有ZG0Cr18Ni9Ti 、 ZG0Cr18Ni10<耐硝酸>，ZG0Cr18Ni12Mo2Ti 、ZG1Cr18Ni12Mo2Ti<耐酸和尿素>1．阀门的使用温度阀门的使用温度是由制造阀门的材质所确定的。

常用阀门材料、成分及使用温度1．铸造碳钢ASTM A216 等级 WCC温度范围 =-20 至800°F(-29 至427℃) 成份(百分比)C 0.25 最大Mn 1.2 最大P 0.04 最大S 0.045 最大Si 0.6 最大2．铸造碳钢ASTM A352 等级 LCC温度范围 =-50 至650°F(-46 至343℃) 成份－同 ASTM A216 等级 WCC3．圆棒碳钢AISI 1018，UNS G10180温度范围 =-20 至800°F(-29 至427℃)成份(百分比)C 0.15 至 0.2Mn 0.6 至 0.9P 0.04 最大S 0.05 最大4．铅钢圆棒AISI 12L14，UNS G12144温度范围=-20 至800°F(-29 至427℃) 成份(百分比)C 0.15 最大Mn 0.85 至 1.15P 0.04 至 0.09S 0.26 至 0.35Pb 0.15 至 0.355．AISI 4140 铬 - 钼钢(类似于 ASTM A193 等级 B7 螺栓材料) 温度范围=-55°F 至1000°F(-48 至538℃)成分P 0.035 最大S 0.035 最大Si 0.15 至 0.35Cr 0.8 至 1.1Mo 0.15 至 0.25Fe 其余6．锻造 3-1/2% 镍钢ASTM A352 等级 LC3温度范围 =-150 至650°F(-101 至343℃) 成份(百分比) C 0.15 最大Mn 0.5 至 0.8P 0.04 最大S 0.045 最大Si 0.6 最大Ni 3.0 至 4.07．铸造铬－钼钢ASTM A217 等级 WC6温度范围 =-20 至1100°F(-29 至593℃) 成份(百分比) C 0.05 至 0.2Mn 0.5 至 0.8P 0.04 最大 S 0.045 最大 Si 0.60 最大Cr 1.0 至 1.5Mo 0.45 至 0.658．铸造铬－钼钢ASTM A217 等级 WC9温度范围 =-20 至1100°F(-29 至593℃) 成份(百分比) C 0.05 至 0.18Mn 0.4 至 0.7P 0.04 最大S 0.045 最大9．锻造铬－钼钢ASTM A182 等级 F22温度范围 =-20 至1100°F(-29 至593℃) 成份(百分比) C 0.05 至 0.15Mn 0.3 至 0.6P 0.04 最大S 0.04 最大 Si 0.5 最大 Cr 2.0 至 2.5Mo 0.87 至 1.1310．铸造铬－钼钢ASTM A217 等级 C5温度范围 =-20 至1200°F(-29 至649℃) 成份(百分比) C 0.2 最大Mn 0.4 至 0.7P 0.04 最大S 0.045 最大Si 0.75 最大Cr 4.0 至 6.5Mo 0.45 至 0.6511．302 型不锈钢ASTM A479 等级 UNS S30200温度范围=-325 至1500°F(-198 至 816℃) 成份(百分比) C 0.15 最大Mn 2.0 最大P 0.045 最大S 0.03 最大Si 1.0 最大Cr 17.0 至 19.0Ni 8.0 至 10.0N 0.1 最大Fe 其余温度范围 =-425 至800°F(-254 至427℃) 成份(百分比) C 0.03 最大Mn 2.0 最大P 0.045 最大S 0.03 最大Si 1.0 最大Cr 18.0 至 20.0Ni 8.0 至 12.0N 0.1 最大Fe 其余13．铸造 304L 型不锈钢ASTM A351 等级 CF3温度范围 =-425 至800°F(-254 至427℃) 成份(百分比) C 0.03 最大Mn 1.5 最大 Si 2.0 最大 S 0.03 最大P 0.045 最大Cr 18.0 至 21.0Ni 8.0 至 11.0Mo 0.50 最大14．316L 型不锈钢ASTM A479 等级 UNS S31603温度范围 =-425 至850°F(-254 至454℃) 成份(百分比) C 0.03 最大Mn 2.0 最大P 0.045 最大S 0.03 最大Si 1.0 最大Cr 16.0 至 18.0Ni 10.0 至 14.0Mo 2.0 至 3.0N 0.1 最大Fe 其余温度范围=-325 至1500°F(-198 至816℃)；大于1000°F(538℃)时，需要 0.04 的碳成份(百分比)C 0.08 最大Mn 2.0 最大P 0.045 最大S 0.03 最大Si 1.0 最大Cr 16.0 至 18.0Ni 10.0 至 14.0Mo 2.0 至 3.0N 0.1 最大Fe 其余16．铸造 316 型不锈钢ASTM A351 等级 CF8M温度范围=-425 至1500°F(-254 至816℃)；大于1000°F(538℃)时，需要 0.04 的碳成份(百分比)C 0.08 最大Mn 1.5 最大 Si 1.5 最大 P 0.04 最大S 0.04 最大Cr 18.0 至 21.0Ni 9.0 至 12.0Mo 2.0 至 3.017．317 型不锈钢ASTM A479 等级 UNS S31700温度范围=-325 至1500°F(-198 至816℃)；大于1000°F(538℃)时，需要 0.04 的碳成份(百分比)C 0.08 最大 Mn 2.0 最大 P 0.045 最大S 0.03 最大Si 1.0 最大Cr 18.0 至 20.0Ni 11.0 至 15.0N 0.1 最大Fe 其余18．铸造 317 型不锈钢ASTM A351 等级 CG8M温度范围=-325至1000°F(-198 至538℃)；大于1000°F(538℃)，时需要 0.04 的碳成份(百分比)C 0.08 最大Mn 1.5 最大 Si 1.5 最大 P 0.04 最大S 0.04 最大Cr 18.0 至 21.0Ni 9.0 至 13.0Mo 2.0 至 3.019．410 型不锈钢ASTM A276 等级 S41000温度范围 = 退火，-20 至1200°F(-29 至649℃)；热处理 38 HRC，-20 至800°F(-29 至427℃)成份(百分比)C 0.15 最大Mn 1.0 最大P 0.04 最大S 0.03 最大Si 1.0 最大Cr 11.5 至 13.5Fe 其余20．17-4PH 型不锈钢ASTM A564 等级 630，UNS S17400温度范围 =-20 至650°F(-29 至343℃)。

阀门阀体的常⽤材质以及阀体材质适⽤温度阀门阀体的常⽤材料料阀门阀体的常⽤材料料灰铸铁，⿊⼼可锻铸铁，球墨铸铁，碳素钢，低温碳钢，合⾦钢，奥⽒体不锈钢，蒙乃尔合⾦，铸铜合⾦，还有钛合⾦(钛阀)、铝合⾦(铝阀)；塑料(塑料阀)；陶瓷(陶瓷阀)等等。

螺杆泵⼚家阀体的常⽤材料及各种材料热处理分析，阀体的材料种类繁多，适⽤于各种不同的⼯况。

1、灰铸铁，适⽤于⼯作温度在-15~+200之间，公称压⼒PN≤1.6MPa的低压阀门。

2、⿊⼼可锻铸铁，适⽤于⼯作温度在-15~+250之间，公称压⼒PN≤2.5MPa的中低压阀门。

3、球墨铸铁，适⽤于⼯作温度在-30~+350之间，公称压⼒PN≤4.0MPa的中低压阀门。

4、碳素钢(WCA、WCB、WCC)，适⽤于⼯作温度在-29~+425之间的中、⾼压阀门，其中16Mn、30Mn⼯作温度为-40~+450之间，常⽤来代替ASTMA105。

5、低温碳钢(LCB)，适⽤于⼯作温度在-46~+345之间的低温阀门阀门。

6、合⾦钢(WC6、WC9)，适⽤于⼯作温度在-29~+595之间的⾮腐蚀性介质的⾼温⾼压阀门；WC5、WC12适⽤于⼯作温度在-29~+650之间的腐蚀性介质的⾼温⾼压阀门。

污泥螺杆泵7、奥⽒体不锈钢，适⽤于⼯作温度在-196~+600之间的腐蚀性介质的阀门。

8、蒙乃尔合⾦，主要适⽤于含氢氟介质的阀门。

9、铸铜合⾦，主要适⽤于⼯作温度在-273~+200之间的氧⽓管路⽤阀门。

以上列举的是阀体常⽤材料中的⼤类，具体每类材料中，⼜有很多不同牌号，各种不同牌号⼜适⽤于各种不同的压⼒等级。

因此，在选择阀门的阀体材料时，应根据不同的⽤途和不同的压⼒等级，确定适合于⼯况需要的阀体材料。

氟塑料磁⼒泵⼚家此外，阀体材料还有钛合⾦(钛阀)、铝合⾦(铝阀)；塑料(塑料阀)；陶瓷(陶瓷阀)等等。

阀门材质代号及使用温度范围阀门是工业生产中常见的一种控制装置，用于控制流体（液体、气体、蒸汽等）的流量、压力和方向。

阀门材质的选择对于阀门的使用温度范围具有重要影响，不同的材质适用于不同的工作环境和工作温度。

以下是一些常见的阀门材质代号及其使用温度范围的介绍。

1. 碳钢（WCB）：碳钢是一种常见的阀门材质，适用于工作温度在-29℃至425℃的环境。

碳钢具有良好的强度和耐腐蚀性能，广泛应用于石油化工、电力、冶金等行业。

2. 不锈钢（CF8、CF8M）：不锈钢是一种耐腐蚀性能较好的阀门材质，适用于工作温度在-196℃至800℃的环境。

不锈钢具有良好的耐高温和耐腐蚀性能，广泛应用于化工、医药、食品等行业。

3. 铸铁（HT200、HT250）：铸铁是一种常见的阀门材质，适用于工作温度在-15℃至200℃的环境。

铸铁具有良好的耐磨性和耐腐蚀性能，广泛应用于给排水、暖通空调等领域。

4. 黄铜（H62、Hpb59）：黄铜是一种常见的阀门材质，适用于工作温度在-30℃至200℃的环境。

黄铜具有良好的导热性和耐腐蚀性能，广泛应用于给水、暖通空调等系统。

5. 铝合金（AL6061、AL6063）：铝合金是一种轻质的阀门材质，适用于工作温度在-40℃至250℃的环境。

铝合金具有良好的强度和耐腐蚀性能，广泛应用于航空航天、汽车等领域。

6. 青铜（QSn6.5-0.1、QAL9-4）：青铜是一种常见的阀门材质，适用于工作温度在-40℃至300℃的环境。

青铜具有良好的耐腐蚀性和耐磨性，广泛应用于海洋工程、化工等行业。

7. 钛合金（TA2、TC4）：钛合金是一种高强度、耐腐蚀的阀门材质，适用于工作温度在-196℃至600℃的环境。

钛合金具有良好的耐高温和耐腐蚀性能，广泛应用于船舶、化工等领域。

8. 聚四氟乙烯（PTFE）：聚四氟乙烯是一种耐腐蚀的阀门材质，适用于工作温度在-200℃至260℃的环境。

聚四氟乙烯具有良好的耐腐蚀性和耐低温性能，广泛应用于化工、制药等行业。
