CAD实训手册

实训项目一：绘制某办公大厦底层、一层平面图一．实训目的按照建筑制图的操作步骤的要求，运用各种命令和技巧，学习建筑平面图的绘制。

二．实训内容和基本要求三．实训方法和具体步骤2、方法及步骤：（1）建立图层（2）绘制定位轴线Ltscale命令改变线性比例因子（3）绘制双墙线Mlstyle进行多线样式设置，并运用Mline命令绘制墙体，Mledit命令进行多线编辑。

用Mledit 命令修剪墙线如果修剪不了，用Explode命令分解，再用Trim命令修剪，一旦被分解就不能使用Mledit 命令修剪。

（4）绘制柱子（5）开门窗洞口使用From捕捉自辅助找到门窗洞位置。

（6）插入门窗可以用Block命令制作成图块，用Insert命令把门窗插入到指定位置。

（7）散水及其他细节（8）尺寸标注调整标注样式的全局比例（9）绘制轴号使用图块属性定义Attdif定义变动数值四．实训注意事项（含安全操作规程等）标注尺寸前，设置的尺寸标注样式必须满足现行的建筑制图有关标准的要求。

第二道、第三道尺寸的标注可以采用基线标注的方法，也可以采用作辅助线的方法进行。

组成尺寸的四部分（尺寸线、尺寸界线、尺寸起止符及尺寸数字）是一个整体的块，如果移动尺寸数字，整组尺寸随之移动，所以必须将其炸开后，再作改动。

执行设置尺寸标注样式对话框修改尺寸时，对已经炸开的尺寸不起作用。

实训项目二：绘制某办公大厦正、背立面图一．实训目的建筑立面图主要反映建筑外部形状、门窗的布置、阳台的形式、雨水管的位置等。

要求利用Auto CAD 中的复制、阵列等功能，提高绘图效率。

二．实训内容和基本要求三．实训方法和具体步骤2、方法及步骤：（1）图层设置（2）绘制定位轴线（3）绘制立面图的轮廓线，方法可以采用多种，可以先绘制矩形再延伸等方法。

（4）绘制外墙柱子（5）绘制立面图门窗（6）绘制窗台、窗楣及挑檐等线（7）绘制标高及轴号（8）插入图框四．实训注意事项（含安全操作规程等）立面图的轮廓有四条：地坪线、左右山墙线以及屋顶线。

《服装CAD》实训（实践）指导书实训一、服装CAD制板工作界面以及制板工具运用制板工具绘制服装原型一、目的要求1、通过实际操作，了解CAD软件系统的基本界面。

2、通过实际操作，使学生掌握服装CAD软件的基本工具操作方法。

3、学会用CAD系统中的PDS绘图工具绘制服装原型二、知识要点1、CAD软件系统的基本界面。

2、PDS绘图工具。

（公式法及自由设计法）3、PDS制板样片处理工具。

4、GGS样片处理工具。

5、原型的绘制方法。

三、设备、软件（一）实训仪器设备1、电脑：每位学生配备一台1、打印输出系统(二)软件富怡服装CAD软件：安装到每台电脑上。

图1-1四、实训步骤与要点（一）、实训步骤1、打开CAD软件。

2、打开PDS绘图工具，选择“公式制图法”。

单击尺寸表建立一个“女装原型尺寸”。

3、对该软件的工作界面和各种绘图工具进行操作。

4、绘制服装原型衣身的正面和背面图。

并输入衣片名称。

如图1-1所示5、保存绘制好的样板图1-2 图1-36、绘制原型裙片。

如图1-2所示7、保存绘制好的样板。

8、绘制原型袖。

如图1-3所示9、保存绘制好的样板。

（二）、要点重点掌握服装原型的绘制方法。

（包括衣身、裙片、袖片）五、注意事项1、启动计算机时要按照要求正确启动，注意电源开关别触摸。

2、在使用前首先打开“PSD绘图工具”选择“公式制图法”3、在建立图像文件后，每做一段时间要进行文件保存。

以免发生以外时文件不会丢失。

六、实训报告要求及成绩评定1、认真填写实训报告表中的各项内容。

2、按照实际操作的顺序把实训的过程填写好。

3、实训成绩是根据绘制的原型的完成程度与熟练与否评定附表一总分：实训二、服装内部结构及处理的电脑化实现（包括省道、褶裥、拉展、分割线、育克线）一、目的要求1、掌握运用GGS样片处理工具进行省道的设计。

2、掌握运用GGS样片处理工具进行褶裥的设计。

3、掌握运用GGS样片处理工具进行省道拉展设计。

4、掌握运用GGS样片处理工具进行分割线的设计。

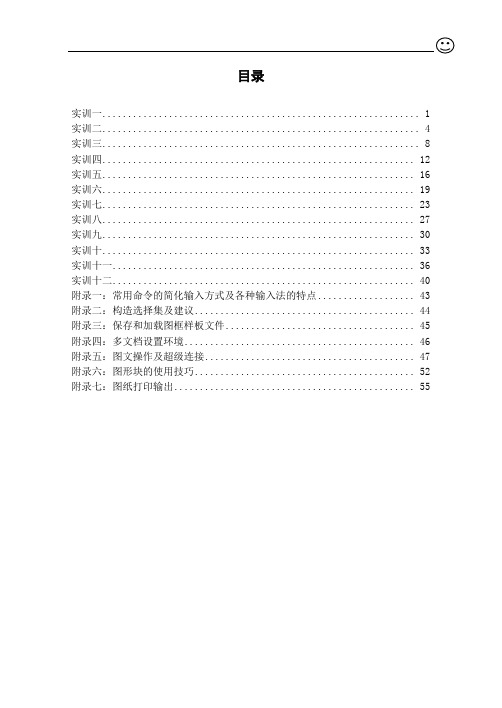

目录实训一 (1)实训二 (4)实训三 (4)实训四 (8)实训五 (12)实训六 (15)实训七 (19)实训八 (23)实训九 (26)实训十 (29)实训十一 (32)实训十二 (36)附录一：常用命令的简化输入方式及各种输入法的特点 (39)附录二：构造选择集及建议 (40)附录三：保存和加载图框样板文件 (41)附录四：多文档设置环境 (42)附录五：图文操作及超级连接 (43)附录六：图形块的使用技巧 (48)附录七：图纸打印输出 (51)实训一一、实训项目名称、类别、目的及要求实训名称：AutoCAD基本操作、图层及显示控制命令实训类别：验证性必修实训目的及要求：熟悉AutoCAD的绘图界面，掌握AutoCAD绘图系统的基本操作；掌握AutoCAD绘图系统提供的图层功能及图层的设定、控制操作；要求能使用图层功能结合简单绘图命令在不同图层绘制基本图形，并能进行实体属性的设定及更改。

二、实训原理AutoCAD基本操作的有关理论；图层及显示控制命令。

三、仪器和设备计算机。

四、实训内容、方法、步骤实训内容：1.AutoCAD绘图系统的启动和预置模板文件的调用；2.工作屏幕中菜单的调用；3.工具条及工具按钮操作；4.命令及坐标值的输入；5.文件的保存及文件的打开；6.AutoCAD绘图系统的正常退出；7.图形图层的设定及图层属性管理；8.实体属性的设定及更改；9.使用图形的显示控制及视图平移进一步绘制平面图。

方法及步骤：1.创建新图用缺省设置创建一张新图，比例为1：1，图形界限设置为8000×6000，单位为 mm，精度为0。

最后将图形保存为E:\自己名\LX1-1.DWG,即当前驱动器E盘自己名目录下文件名为LX1-1.DWG。

操作步骤：运行软件，打开“启动”对话框，选择缺省设置，测量单位为“公制”，鼠标左键单击“ＯＫ”钮，创建一张新图。

选“格式”下拉菜单“图形界限”。

输入左下角坐标值，或直接回车接受当前值（0.0000，0.0000）；输入右上角坐标值，在命令行输入（8000，6000）回车。

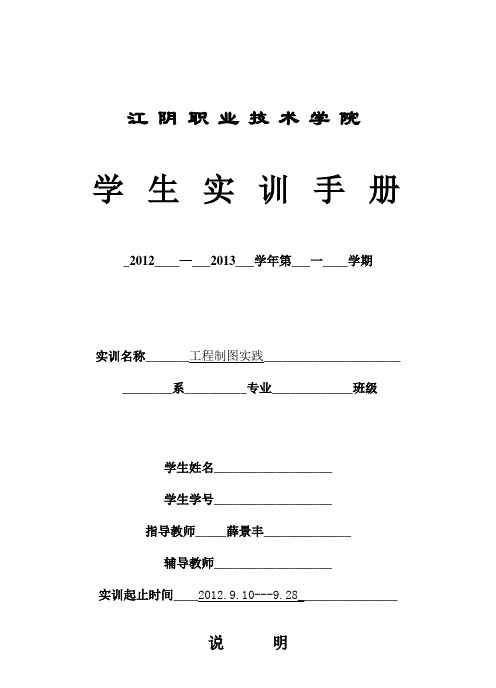

江阴职业技术学院
学生实训手册_2012____—___2013___学年第___一____学期
实训名称_______工程制图实践______________________ ________系__________专业_____________班级
学生姓名___________________
学生学号___________________
指导教师_____薛景丰______________
辅导教师___________________
实训起止时间____2012.9.10---9.28________________
1、本《学生实习手册》是评定学生实习成绩；考核实习指导教师的依据，它与实习指导教师的《实践性教学志》配套使用，教师、同学在使用中必须认真填写，字迹端正清楚。

2、在实习的各阶段同学须按实习的要求，按时将本手册交给指导教师，接受指导与检查。

指导教师必须对同学的实习做出客观、准确的评价。

3、在实习结束的一周内此手册汇总存各专业系部。

目录
1、实习任务书(表一)
2、校外实习单位基本信息(表二)
3、实习分项目计划表(表三)
4、实习周计划、小结(表四-1,3,5,7)
5、实习周记载(表四-2,4,6,8)
6、实习总结(表五)
7、实习成绩评定(表六)
8、江阴职业技术学院实习教学质量标准
9、江阴职业技术学院学生实习守则
本页的前四项可由指导教师填写，也可由指导教师当面叙述，由学生记录。

实训分项目计划表表二
本页的分项目计划书表格可由指导教师填写，也可由指导教师当面叙述，由学生记录。

分项目实训记载表三-1
分项目实训记载表三-2
实训小结。

《CAD绘图实训》实训指导书一、实训目的通过对CAD绘图技能的强化训练，使学生加强掌握使用AutoCAD软件进行城市轨道道路桥梁工程施工图的绘制，掌握识读各类工程图纸并从中提取关键信息，并进一步培养学生绘图和识图的实际工作能力及空间思维能力。

具有在工程实际工作中用计算机进行绘图的能力，达到绘图的基本要求。

二、实训任务通过绘制一般工程图，能够熟练cad软件绘图以及编辑等功能，并能够读懂道路纵断面图，钢筋混凝土梁图以及涵洞图，提取相关信息以及熟练的绘制出来。

三、实训预备知识实训前期应复习AutoCAD操作的基本知识：1、AutoCAD操作基本命令；2、识读道路纵断面图；3、识读钢筋混凝土梁图；4、识读涵洞图。

四、实训仪器仪表使用、实训操作安全注意事项1、实训大多时间是使用计算机并在室内进行训练，故要求全体学生听从教师指导，注意爱护电脑设备，保持室内地面整洁，不得携带与实训无关的东西进教室。

2、请假必须经老师同意，事假一般不准。

副班长每天做好考勤记录，并向教师报告考勤情况。

六、实训项目简介、实训步骤指导与注意事项（一）AutoCAD绘制一般工程图1、项目简介用AutoCAD绘制图1、2、3、4（见下图），并提交电子版文档。

图1 图2图3 图4图5 图6图7 图82、实训步骤指导（1）图1绘制步骤①输入直线命令，打开F8，用鼠标牵引方向画一条630长的直线②退出直线命令。

调节好屏幕大小③打开F3，捕捉630直线的端点，继续用直线命令画线条④打开F10极轴捕捉，设置30°捕捉，用鼠标牵引方向画与水平夹角30°的直线⑤不要结束直线命令，继续用鼠标牵引方向，键盘输入数字将图形画完（2）图2绘制步骤①用画圆命令（快捷键C）画圆，半径200，②用两点法在刚画好的园中画两个平行的内切圆（再用两点法画圆时，注意一定将“象限点”捕捉打开）③用修剪命令，剪掉不用的半圆④捕捉圆心画两个相同大小的圆⑤用填充命令将太极图一半部分涂黑即可（3）图3绘制步骤①用直线命令绘制矩形（800*300），在绘制下面第二根水平线时，打开F11追踪端点②中点捕捉，用直线画菱形③用两条直线的重点追踪圆心，追踪切点找半径画大圆④用三点法，相切相切相切捕捉切点画一小圆⑤用镜像命令将小圆做水平、垂直镜像即可（4）图4绘制步骤①画一圆形（直径600）②用等分点命令，将圆五等分（等分点：绘图——点——定数等分）③改变节点的显示方式④打开F3捕捉节点，用直线画一五角星，并删除圆和五个节点⑤画一圆形（半径200）⑥五角星两直线与圆交点连线，捕捉直线中点⑦用修剪命令整理好五角星，再用填充命令将需要的位置涂黑⑧用旋转命令中的参数旋转将五角星转正（5）图5绘制步骤①画一圆形（直径200）②扑捉第二个圆心，画一圆形（直径300）③绘制第三个大圆，（直径600）④绘制圆（半径200）⑤修剪⑥标注（6）图6绘制步骤①画一圆形（半径自定）②用复制命令选取合适基点进行复制，必要时绘制60度辅助线③用多段线将外部圆心相连④将多段线向外偏移一个半径的距离与圆形最外边相切⑤缩放命令修改三角形边长⑥标注（7）图7绘制步骤①按尺寸用直线绘制3个矩形②修改圆角（半径40）③标注④选择圆角标注，单击右键，在文字选项中中修改“文字替代”为4-R40 （8）图8绘制步骤①绘制圆形（直径700）②内接2个三边形③三点绘圆弧（三角形顶点—圆心--三角形顶点）④修剪⑤标注3、注意事项（1）每一位学生都必须独立完成实训项目绘制并且上交电子版。

CAD实验指导书-图文《CAD技术》实验指导书胡林编武汉科技大学资源与环境工程学院二Ｏ一四年九月目录实训一基本操作 (2)实训二基本绘图和编辑命令（一） (3)实训三基本绘图和编辑命令（二） (4)实训四高级绘图和编辑命令（一） (5)实训五高级绘图和编辑命令（二） (6)实训六多重线和图形块 (7)实训七尺寸标注、文本注写与编辑、图案填充 (8)实训八绘制总平面图 (9)实训九绘制平面图 (10)实训十绘制立面图 (11)实训十一绘制剖面图 (12)实训十二图纸空间和打印输出 (13)实训十三专业综合绘图（一） (14)实训十四专业综合绘图（二） (15)实训十五专业综合绘图（三） (16)实训十六专业综合绘图（四） (17)技能抽测及综合测试 (18)实训一基本操作一、实训目的通过实训进一步理解和掌握AutoCAD2022的基本操作——启动、命令和数据输入，命令的终止、重复、取消、撤消，以及文件的存盘、打开、新建和退出系统等。

二、实训内容和要求【内容】1.绘制下列平面图形；(三角形边长10单位，水平直线长50单位)（三角形边长80单位，圆内切三角形）（大正方形边长50单位）（大圆半径30单位）2.练习从命令行、菜单中启动命令的方法；3.练习坐标的输入方法，初步熟悉捕捉的用法；4.练习有关文件的打开、保存等操作。

【要求】操作时，随时注意命令行的提示和屏幕图形区的变化，观察每一步操作的结果，了解命令的操作方法和数据输入方法。

2实训二基本绘图和编辑命令（一）一、实训目的通过实训进一步理解和掌握AutoCAD软件基本绘图命令Line,Circle,Arc,Elipe等命令的操作方法。

二、实训内容和要求【内容】1.绘制下列平面图形；(大圆半径20，中圆15)2.练习Line,Circle,Arc,Elipe等命令的操作方法；3.练习直角坐标和极坐标系下的绝对坐标和相对坐标输入方法；4.进一步练习捕捉的方法；5.练习辅助绘图工具的使用。

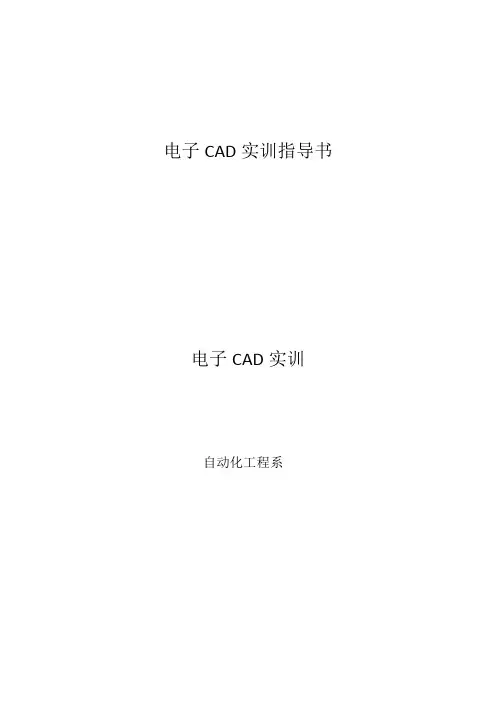

电子CAD实训指导书电子CAD实训自动化工程系电子CAD 实训周课程安排：一、实训目的：本课程实训是为了培养学生具有设计电子工作线路的能力以及相关软件的实际操作能力而开设的一门实践课程。

其任务是培养学生掌握电子与电气线路图的识读能力；培养学生掌握典型电子电路设计软件Protel DXP，初步具备独立绘制电子线路图、制作PCB板的能力，使之达到中、高级维修电工的水平。

通过该实训起到巩固所学知识,加强综合能力,培养电路设计能力,提高实验技术,启发创新思想的效果。

通过实训查找资料能独立设计一个电路。

二、实训内容与要求1. 具有电子、电气线路图的识读能力2. 掌握Protel DXP（电子CAD）软件的电路原理图的设计与绘制。

3. 掌握印制电路板（PCB板）的设计。

三、实践步骤1. 明确原理图的识别方法与绘制要求2. 电子原理图设计步骤1) 设计数据库文件的创建、打开与关闭2) 新建原理图、图纸大小设置3) 加载原理图元件库4）放置、移动元件和元件的属性编辑5）新建原理图元件符号6）绘制导线、总线7）放置网络标号8）电路的ERC检查9）网络表的生成3．电子PCB设计步骤1）印刷电路板基础认识2）新建PCB文件、图纸大小设置、PCB板大小规划、板层设置3）加载元件封装库4）放置、移动元件和元件的属性编辑5）新建元件库和元件封装符号6）设计规则设置7）加载网络表、元件布局8）自动和手工布线、设计规则检查9）设计文件输出四、实践注意事项１、分析电子原理图的基本方法与步骤分析电路图，应遵循从整体到局部、从输入到输出、化整为零、聚零为整的思路和方法。

用整机原理指导具体电路分析、用具体电路分析诠释整机工作原理。

2、在绘制、识读电气控制原理图时应遵循以下原则：（1）原理图一般分电源电路、主电路、控制电路、信号电路及照明电路．电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下依次排列画出，中线N和保护地线PE画在相线之下。

《建筑CAD》实训（实践）指导书实训一 AUTOCAD基础知识一、目的要求1、了解CAD软件系统的基本界面。

2、使学生掌握建筑CAD软件的基本工具操作方法。

3、学会用CAD系统中的绘图辅助工具绘制相关图形文件二、知识要点1、了解CAD软件系统的基本界面。

2、了解绘图辅助工具。

3、了解坐标的输入法。

4、了解坐标系。

三、设备、软件（一）实训仪器设备1、电脑：每位学生配备一台2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。

四、实训步骤与要点（一）、实训步骤1、打开CAD软件。

1、新建一个绘图文件。

2、对该软件的工作界面和各种绘图工具进行操作，并利用快捷键。

3、建立一个坐标点为（0，0）的用户坐标系。

4、绘制一长为100mm的直线。

5、设定绘图界限为A3图纸幅面大小。

6、设定栅格大小X=20，Y=20并打开与栅格等距网点捕捉。

7、利用网点捕捉绘制直角边长为100mm的等腰直角三角形。

（二）、要点重点掌握利用多种坐标输入法绘制长为100mm的直线。

五、注意事项1、启动计算机时要按照要求正确启动，注意电源开关别触摸。

2、在使用前首先设定单位、精确度、角度方向等。

3、在建立图像文件后，每做一段时间要进行文件保存。

以免发生以外时文件不会丢失。

六、实训报告要求及成绩评定1、认真填写实训报告表中的各项内容。

2、按照实际操作的顺序把实训的过程填写好。

3、实训成绩是根据绘制的图形的完成程度与熟练与否评定实训二、绘图命令一、目的要求1、掌握常见的绘图命令的执行及参数设置。

2、掌握常见的绘图命令的作用及具体的应用范围。

3、掌握常见的绘图命令的快捷键操作。

二、知识要点1、运用直线类命令绘制墙体、窗、辅助线以及其他建筑部位的轮廓线等。

2、运用曲线类命令绘制飘窗、门、建筑曲线轮廓线、各类家具等。

3、运用填充类命令绘制各类建材图例、阳台局部等。

三、设备材料（软件）（一）实训仪器设备1、每位学生配备一台电脑2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。

第一篇 Auto CAD 的基本知识第一节 Auto CAD 简介Auto CAD是美国 AUTODESK 公司1982年在微机上开发的绘图软件包，Auto CAD 的版本不断更新,更新的版本功能逐步增加，现已成为强有力绘图工具，在国际上广为流传。

Auto CAD 广泛应用于建筑、机械、电子、艺术造型及工程管理等领域，是微机上最为流行的绘图软件之一。

使用Auto CAD对用户的计算机和英语不作要求，现在已有了中文版的Auto CAD 软件，可应用中文直接与软件对话，使用相当方便，掌握好Auto CAD 的关键就是实践，通过实践掌握各种命令的应用，技巧绘图以提高绘图的速度。

第二节 Auto CAD 硬件和软件环境Auto CAD 版本的不同所需要的硬、软件环境有所不同，就Auto CADR2007所需硬件和软件环境作一介绍。

Auto CAD 2007 所需的硬件软件环境1、硬件环境：（1）Pentinum 133 以上或Intel 兼容处理器；（2）800X 600 VGA 视频显示器，建议使用不当1024X718 或更高配置；（3）CD—ROM 驱动器，只在初始安装 Auto CAD 2000系统时使用；（4）至少32MB 内存，推荐值为 64MB；（5）硬盘空间最少132MB，还应最少有64MB 磁盘交换空间，系统文件夹里要有50MB的剩余空间；（6）输入设备：鼠标或数字化仪；（7）输出设备：打印机或绘图仪。

2、软件环境：Auto CAD 2007 可在Windows 98 或 Windows2000 、WindowsXP操作系统下运行。

第三节 Auto CAD 软件功能一、绘图功能Auto CAD 提供了丰富的基本绘图实体，具有完善的图形绘制功能，绘制的图形是由预先定义好的图形元素即实体（Entity) 所组成，实体通过命令调用和光标定位即可输入所绘制的图形。

如：点、直线、多边形、圆弧、椭圆、文本、剖面线、尺寸等等。

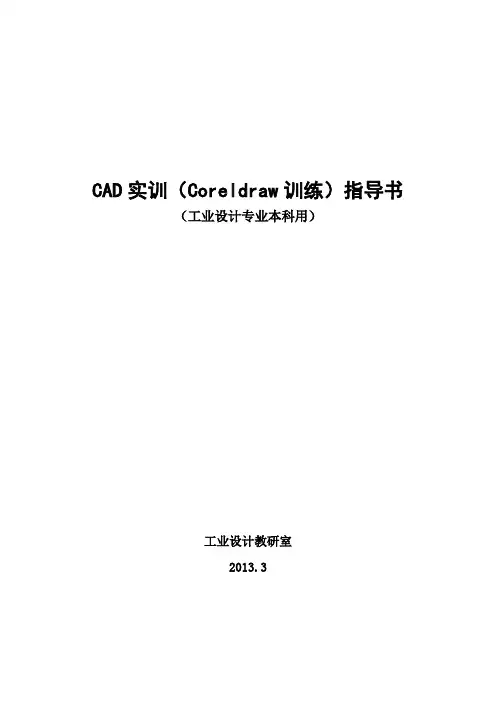

CAD实训（Coreldraw训练）指导书（工业设计专业本科用）工业设计教研室2013.3实训说明1、本指导书用于工业设计专业本科CAD实训环节中的平面绘图软件Corel draw的训练。

本环节在机械工程学院计算机实验室进行，为期两天。

2、实训过程主要由学生独立完成，实训指导教师仅提出实训的要求与实验进行的原则，承担实训准备与实训过程中的辅导工作。

3、实训过程中坚决禁止玩游戏、聊天、看电影及与实训内容不相关的视频、浏览与实训内容不相关的网站和网页，违者必究。

一旦指导老师发现，将取消其实训资格并认定为实训成绩为不及格。

4、实训完成后学生要写出能够反映实训内容、详细实训过程和实训结果的实训报告。

5、实训评分将按照学生在实验过程中的纪律、实训方案的创造性、可行性、合理性以及实训报告与实训结果的质量按五级制进行考核。

6、要求实训方案既符合现有的实训条件，又各自具有自己的独创性。

Coreldraw训练实训学时：两天一、实训目的1、熟练掌握平面设计软件Coreldraw的基本功能。

2、能够运用平面设计软件Coreldraw制作工业产品效果图以及进行平面设计。

二、实训设施电脑及附件共一套，配备互联网络三、实验内容及步骤1、实训内容使用Coreldraw制作产品效果图至少1张（需附参考的原产品图片，如完全是自己的设计则可不附）。

2、实训步骤⑴熟悉Coreldraw的基本功能。

⑵查找合适的产品照片，用其做模板制作效果图，或者按照下面的教程制作任一完整的产品效果图。

⑶排版，制作展板并附设计说明，描述制作该产品效果图的过程、难点及心得体会。

3、实训教程（详情请参照附件1）附件1：Coreldraw在产品表现技法上的教学与应用本文说明如何运用Coreldraw于表现技法课程的教学，以培养学生具备绘制产品精描图的能力，进而能无中生有创作出新的产品。

因Coreldraw 定位为插画与排版用软件，并非针对产品设计而开发，若要运用于产品绘图，仍有许多诀窍与方法来加以克服。
