(完整版)CAD作业图

一、基本二维绘图练习1、辅助绘图工具练习图1—1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b.图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式（FIO)，通过输入直线的长度绘制图1-4所示的图形.图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1—5b.图1—5综合练习1【习题1—6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。

图1—6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆）和Ellipse(椭圆）等命令绘制图1-7所示的图形。

图1-7绘制圆和椭圆【习题1-8】利用Polygon（正多边形)和Circle(圆）等命令绘制图1—8所示的图形。

图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1—9所示的图形。

【习题1-10】用Pline(组合线）和Line（线）命令绘制图1—10所示的图形。

图1-9绘制圆和正多边形 图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset（等距线)、Trim（修剪）和Line命令绘制图1-11所示的图形。

图1—11用Offset和Trim等命令绘制图形 图1-12绘制等距线【习题1—13】用Offset(等距线)和Extend（延伸)命令将图1-13a修改为图1—13b。

图1—13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列）等命令绘制图1-14所示的图形。

图1—14用Array命令创建环形阵列【习题1—15】用Array(阵列）和Rotate(旋转）等命令绘制图1—15所示的图形。

图1-15用Array和Rotate命令绘制图形【习题1—16】用Fillet(倒圆角)和Chamfer（倒角）命令将图1-16a修改为图1-16b。

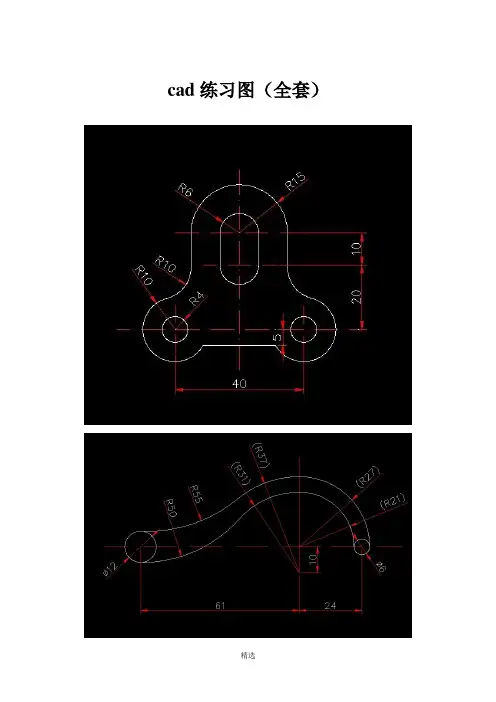

cad练习图（全套）时间2021.03.10 创作：欧阳治
CAD课程用图
CAD机械练习图
1.2.1实习练习图:
（1）（2）（3）
（4）（5）
（6）（7）（8）
（9）
（11）
（12）
（14）
（26）
1.2.2在完成上面所有小练习题的基础上完成以下两个大图
图1.2.2—1
CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。

并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨
画图的先后顺序方可真确画出。

考察读图与设计等能力。

图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。

图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。

并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

上机作业1.按要求打开Auto CAD软件后，先熟悉操作界面，将需要的工具栏准备妥当;2.作绘图窗口图形界限设置，并用Zoom命令作全部显现；3.作图层设置，根据图形特点，设置好所需的各类线型和线宽，如粗实线(连续，宽0.5mm),细实线（连续,宽0。

25mm)，点画线（中心线，宽0。

25mm）,虚线（间断线，宽0。

25mm）等，并先试画和调整线型比例，如需再设置图层或增加其他设置，待以后画图时再补；4.上述操作完成后，即可画图。

作完一次作业后，将其命名存盘，再将图面清除,作第二次作业；或重新打开新图面,再次设置图形界限和图层，然后作图；作业前，可参考下面一个作图示例，再分次作业.作业举例：1．确定各图线层：点画线层,两种连续线层（粗和细），虚线层等。

2．建立用户坐标系.3．假定以图形的左下角点为（0，0）点,先置点画线层为当前层，作图命令为：（参考）命令:Line↓指定第一点：50,60↓指定下一点或【放弃（U)】：＠60，0↓指定下一点或【放弃（U)】:↓命令:↓指定第一点：80，30↓指定下一点或【放弃（U)】:＠0，60↓指定下一点或【放弃（U)】：↓（画好点画线）将粗实线层置为当前层，作图命令为:（参考）命令：Line↓指定第一点：0，0↓指定下一点或【放弃(U）】：120，0↓指定下一点或【放弃(U）】：＠70<45↓指定下一点或【闭合（C）/ 放弃（U）】:@0， 50↓指定下一点或【闭合（C）/ 放弃(U）】:↓命令：Line↓指定第一点：0,0↓指定下一点或【放弃（U）】：0, 75↓指定下一点或【放弃（U）】:＠25， 0↓指定下一点或【闭合（C)/ 放弃（U）】：＠0，48↓指定下一点或【闭合（C）/ 放弃（U）】：＠100， 0↓指定下一点或【闭合（C）/ 放弃（U）】：（用鼠标移动到长度为50的垂直线端点处单击)］指定下一点或【闭合（C）/ 放弃(U）】：↓（画完外轮廓粗实线）命令：Circle↓指定圆的圆心或【三点（3P） /两点（2P）/相切、相切、半径（T）】：80,60↓指定圆的半径或【直径(D)】：25↓（画好圆)将虚线层置为当前层，作图命令为：（参考）命令：POLygon↓输入边的数目< 当前值〉：6↓指定多边形的中心或【边（E）】：80，60↓输入选项【内接于圆（I）/外切于圆(C）】<I>：↓指定圆的半径：25↓ (完成全图)第一次作业：熟悉图层、线型、线宽的设定,熟练进行坐标系的变换,点的坐标输入（绝对坐标和相对坐标,直角坐标和极坐标），LINE等画图命令的使用。
