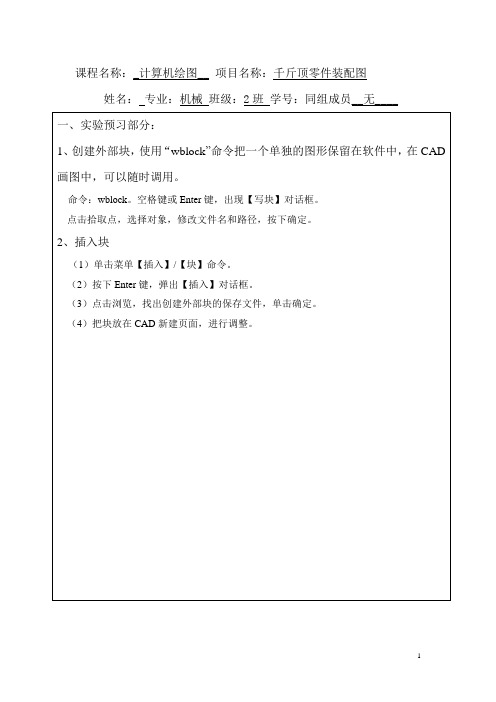

CAD作业

学号2——《工程制图与CAD》形考作业1、2和3《工程制图与CAD》形考作业一一、单项选择题（每题2分，共40分）1、详图索引符号中的圆圈直径是（ C）。

A、14mmB、12mmC、10mmD、8mm2、对于（ A ），一般用分轴线表达其位置。

A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用（ C）表示。

A、细实线B、粗实线C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是（ D ）。

A、OB、IC、ZD、以上全部5、相对标高的零点正确的注写方式为（ C ）。

A、+0.000B、-0.000C、±0.000D、无规定6、定位轴线A/3表示（ D ）。

A、A轴线之后附加的第3根轴线B、A轴线之前附加的第3根轴线C、3轴线之前附加的第A根轴线D、3轴线之后附加的第A根轴线7、关于建筑平面图的图示内容，以下说法错误的是（ B ）。

A、表示内外门窗位置及编号B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高D、画出室内设备和形状8、建施首页图没有（ D ）。

A、图纸目录B、设计说明C、总平面图D、工程做法表9、建筑剖面图一般不需要标注（ C ）等内容。

A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度10、下列（ A ）必定属于总平面表达的内容。

A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高11、正交和极轴追踪是（ B ）。

A、名称不同，但是一个概念B、正交是极轴的一个特例C、极轴是正交的一个特例；D、不相同的概念12、下面（ B ）名称不能被修改或删除。

A、标准层B、０层C、未命名的层D、缺省的层13、精确绘图的特点（ C ）。

A、精确的颜色B、精确的线宽C、精确的几何数量关系D、精确的文字大小14、下面（ B ）可以作为过滤器条件。

A、绿色B、颜色C、随块D、随层15、以下（ C ）说法是错误的。

A、可以用“绘图”|“圆环”命令绘制填充的实心圆B、打断一条“构造线”将得到两条射线C、不能用“绘图”|“椭圆”命令画圆D、使用“绘图”|“正多边形”命令将得到一条多段线16、按比例改变图形实际大小的命令是（ C ）。

化工识图与CAD基础作业一、引言化工识图和CAD基础是化工工程专业学习的重要组成部分，它们在化工工程设计和工艺流程优化中起到了至关重要的作用。

本文将介绍化工识图和CAD基础的基本概念、作用和应用场景，并通过具体案例分析，深入理解其在化工工程中的应用。

二、化工识图基础化工识图是化工工程中使用的一种图形语言，用于描述化工设备和工艺流程。

常见的化工识图包括流程图、设备图、管道图等。

下面着重介绍流程图和设备图的基础知识。

1. 流程图流程图是化工工程中最常用的识图方式之一，它用图形符号表示物质和能量在化工过程中的转化和传递过程。

流程图主要包括设备、管道、阀门、仪表等。

设备符号设备符号是流程图中的基本元素，用于表示化工过程中使用的各种设备。

常见的设备符号有反应器、蒸发器、混合器等。

通过设备符号的组合和连接，可以构建出完整的流程图。

管道符号管道符号用于表示物料在流程中的输送和传递过程。

常见的管道符号有直线、弯曲线、箭头等。

根据不同的需求，可以选择适合的管道符号进行表示。

控制符号控制符号用于表示控制系统中的各种仪表和元件。

常见的控制符号有传感器、阀门、调节阀等。

通过控制符号的连接和布置，可以实现对化工过程的控制和调节。

2. 设备图设备图是化工工程中描述设备结构和工作原理的一种图形方式。

通过设备图，可以清晰地了解设备的结构和功能，为工艺流程的设计和优化提供依据。

设备图主要包括设备的外观图、断面图、零部件图等。

通过各个部分的图示，可以直观地了解设备的组成和工作原理。

三、CAD基础CAD（计算机辅助设计）是一种通过计算机软件进行设计、分析和优化的技术。

在化工工程中，CAD被广泛应用于设备设计、工艺模拟和布局优化等方面。

1. CAD软件介绍常用的CAD软件包括AutoCAD、SolidWorks、CATIA等。

这些软件提供了丰富的绘图工具和功能模块，可以满足不同需求的化工工程设计。

2. CAD在化工工程中的应用CAD在化工工程中有诸多应用。

第4章一、填空题1.在线性定常系统中，常用的数学模型有：微分方程及传递函数的多项式模型、传递函数的零极点增益模型、状态空间模型和频率响应数据模型或者TF 、ZPK 、SS 、FRD 等。

2.说明以下函数的功能：（1）tf2zp()：传递函数多项式模型转换为零极点模型 （2）zp2tf()：零极点模型转换为传递函数多项式模型（3）tf2ss()：传递函数多项式模型转换为状态空间模型 （4）ss2tf()：状态空间模型转换为传递函数多项式模型（5）zp2ss()：零极点模型转换为状态空间模型（6）ss2zp()：状态空间模型转换为零极点模型二、编程题1. 已知系统的传递函数为：2642741()538s s G s s s s ++=+++，在MATLAB 中用两种方法建立系统的传递函数多项式模型。

解： 方法一clear num=[7 4 1];% 分子多项式系数向量 den=[1 0 5 0 3 0 8];% 分母多项式系数向量G=tf(num,den) 方法二clear s=tf('s');% 将变量s 定义为传递函数模型G1=(7*s^2 + 4*s + 1)/(s^6+5*s^4 +3*s^2 + 8)2. 已知系统的传递函数为：22342(32)(3)(241)()(3)(1)(2351)s s s s G s s s s s s ++++=+++++，在MA TLAB 中建立系统的传递函数多项式模型。

解： clearnum=conv(conv([3 2],[1 3]),[2 4 1]);den=conv(conv(conv([1 0 3],[2 0 3 5 1]),conv([1 1],[1 1])),[1 1]); G2=tf(num,den)3. 已知系统的传递函数为：22(1)()(2)(23)s G s s s s -=+--，在MATLAB 中用两种方法建立系统的零极点增益模型。

国家开放大学《土木工程CAD》形考任务1-2+大作业1-3参考答
案
形考任务1
绘图要求
按1：1比例绘制。

1．绘制平面图形。

（20分）
2．绘制平面图形。

（20分）
3．绘制指北针。

圆的直径为24mm，指针尖为北向，指针尾部宽度为3mm。

（20分）
4．抄绘下面的平面图形，已知四个小圆直径相等。

（20分）
5．绘制平面图形。

（20分）
参考答案：
形考任务2 绘图要求：分图层绘制，按1：1的比例绘图。

大作业1 绘制平面图
绘图要求：按1：1比例绘制，分层绘图。

大作业2
绘制立面图
绘图要求：按1：100的比例画在A3图幅内。

（尺寸可以参考作业1平面图和作业3剖面图）
参考答案：
大作业3
绘制剖面图
绘图要求：按1：100的比例画在A3图幅内。

（尺寸可以参考作业1平面图和作业2的立面图）
参考答案：。

1.启动ACAD,打开一个文件；新建一个文件；随意绘制图形；保存为“班级+姓名+学号+01.dwg”文件。

2.练习利用屏幕提示行进行“绘图”命令的使用，注意点的直角坐标与极坐标的绝对与相对输入法。

（1）绘制一条从原点开始，长为10m的水平线。

(1-1)变化视窗，使所有对象都显示有屏幕中。

（2）绘制一条从原点开始，长为10m的垂直线。

（3）绘制一条从原点开始，长为10m的角度为30度的斜直线。

（4）过以上三点的终点绘制圆弧。

（5）从任意一点开始，绘制上述三条直线及圆弧。

（6）以斜直线端点为起点，绘制长为10m的水平线。

3.练习利用屏幕提示使用“修改”命令，注意对象的选择方法。

（1）复制上述四个对象，并放于正下方15m处。

(1-1)变化视窗，使所有对象都显示在屏幕中。

（2）偏移复制圆弧，偏向圆心方向5m。

（3）删除刚复制的所有对象。

（4）用undo恢复刚被删除的对象。

（5）存盘。

（“ctrl+s”）
4.绘标高符号;绘P14图2.1.5;
5.绘制自己理想的小屋、房子等（自由发挥，随便画，自己满意即可）。

6.将图形上传至公用邮箱：hgtmyx@
注意：（1）熟悉屏幕的缩放、移动；熟悉对话框的使用。

（2）熟练掌握“ctrl+s”的“保存”快捷键的使用。

（3）总结绘图中遇到的问题，并努力解决，然后带入课堂中讨论。

工程制图与C形考作业和HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】学号2——《工程制图与CAD》形考作业1、2和3《工程制图与CAD》形考作业一一、单项选择题（每题2分，共40分）1、详图索引符号中的圆圈直径是（ C）。

A、14mmB、12mmC、10mmD、8mm2、对于（ A ），一般用分轴线表达其位置。

A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用（ C）表示。

A、细实线B、粗实线C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是（ D ）。

A、OB、IC、ZD、以上全部5、相对标高的零点正确的注写方式为（ C ）。

A、+0.000B、-0.000C、±0.000D、无规定6、定位轴线A/3表示（ D ）。

A、A轴线之后附加的第3根轴线B、A轴线之前附加的第3根轴线C、3轴线之前附加的第A根轴线D、3轴线之后附加的第A根轴线7、关于建筑平面图的图示内容，以下说法错误的是（ B ）。

A、表示内外门窗位置及编号B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高D、画出室内设备和形状8、建施首页图没有（ D ）。

A、图纸目录B、设计说明C、总平面图D、工程做法表9、建筑剖面图一般不需要标注（ C ）等内容。

A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度10、下列（ A ）必定属于总平面表达的内容。

A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高11、正交和极轴追踪是（ B ）。

A、名称不同，但是一个概念B、正交是极轴的一个特例C、极轴是正交的一个特例；D、不相同的概念12、下面（ B ）名称不能被修改或删除。

A、标准层B、０层C、未命名的层D、缺省的层13、精确绘图的特点（ C ）。

A、精确的颜色B、精确的线宽C、精确的几何数量关系D、精确的文字大小14、下面（ B ）可以作为过滤器条件。

（0690）《CAD设计》网上作业题及答案1：第一次2：第二次3：第三次4：第四次5：第五次6：第六次1：[论述题]21.自然水池作法参考答案：2：[论述题]20.花池作法参考答案：3：[论述题]22、如何改变十字光标尺寸？参考答案：工具――选项――显示――十字光标大小，调整就可以了。

4：[论述题]23、如何改变拾取框的大小？参考答案：工具――选项――选择――拾取框大小，调整就可以了。

1：[论述题]17.铺装地面图２参考答案：2：[论述题]18、怎样把多条直线合并为一条？参考答案：用Group命令可以完成。

3：[论述题]19、怎样把多条线合并为多段线？参考答案：用PEDIT命令，此命令中有合并选项。

4：[论述题]16、地面铺装示意图1参考答案：1：[论述题]13.用TRIM命令修剪和延伸对象参考答案：(1)功能(2) 调用菜单：修改(M)→修剪(T) 命令行：TRIM工具栏：命令：（输入命令）当前设置：投影=UCS，边=无选择剪切边选择对象：（选取剪切边界）选择对象：（可以继续选取剪切边界或按〈Enter〉键结束选择）绘制台阶花池平面图1. 要求如图所示，绘制台阶花池平面图。

2. 操作步骤①用绘制矩形命令绘制花池小矩形，向外偏移大矩形。

②选择两矩形并复制，复制的基点为大矩形的任意一点，第二点相对基点(82,0)。

③以左边大矩形外侧顶点为矩形的第一顶点，第二顶点相对第一顶点(102,-56)绘制一个矩形为平台顶面。

④分解平台顶面矩形。

⑤向两侧偏移平台顶面矩形的三边，偏移距离为3。

⑥用修剪命令和延伸命令完成下图。

2：[论述题]14.绘制台阶花池平面图参考答案：3：[论述题]15、怎样用trim命令同时修剪多条线段?参考答案：例如：直线AB与四条平行线相交，现在要剪切掉直线AB右侧的部分，执行trim命令，在提示行显示选择对象时选择AB并回车，然后输入F并回车，然后在AB右侧画一条直线并回车，OK了。

一、单选题（共有题目24题,共计24.0分）1.22. 下例尺寸中，哪一个为A3图纸的幅面尺寸A.594mm×841mmB.420mm×594mmC.297mm×420mmD.210mm×297mm2.23. 若采用1：10比例绘制，3600mm长的线应画成多少mm长的线A.3.6B.36C.360D.36003.24. 下列有关线型的说法，错误的是A.尺寸线应用细实线绘制B.尺寸界线用细实线绘制C.尺寸起止符号用细实线绘制D.尺寸起止符号与尺寸线成顺时针45°角4.1. 基本视图中，底面图是哪个方向的投影A.从前向后B.从后向前C.从上向下D.从下向上5.2. 剖切符号一般用什么线绘制A.粗实线B.中粗实线C.细实线6.3. 基本视图中，正立面图是哪个方向的投影A.从前向后B.从后向前C.从上向下D.从下向上7.4. 下列有关简化画法的说法中错误的是A.当物体的图样有两条对称线时，可只画图样的四分之一B.对称符号是用细实线绘制的两条平行线C.省略画法只能省去相同部分D.局部省略画法中省去的是物体的相同部分8.21. 剖切位置线的长度约为mmA.4~6B.6~10C.6~8D.8~109.10. 下例连接方式，不属于钢结构连接方式的是A.焊接B.预埋件连接C.螺栓连接D.铆钉连接10.15. 当焊缝分布不规则时，欲表示其背面有焊缝，则需在焊缝处加A.粗线B.栅线C.粗线和栅线11.17. 指北针应绘制于下列哪一个图样中A.底层平面图B.标准平面图C.立面图D.剖面图12.5. 标高符号为A.等腰三角形B.等边三角形C.等腰直角三角形D.锐角三角形13.6. 标高的单位为A.米B.分米C.厘米D.毫米14.7. 房屋的水平投影图称为A.底层平面图B.标准层平面图C.顶层平面图D.屋顶平面图15.8. 剖面图的剖切位置符号应于下列哪一个图样中绘出A.立面图B.剖面图.底层平面图16.9. 立面图中的室外地坪线用什么线型绘制A.1.4b的粗实线B.1.2b的粗实线C.1.1b的粗实线D.0.5b的粗实线17.11. 绝对标高是指A.房屋的绝对高度B.房屋的实际高度C.以青岛黄海海平面的平均高度为零点的高度D.东海海平面的平均高度为零点高度18.12. 相对标高是指A.以建筑物室内主要地面为零点测出的高度尺寸B.以建筑物室外主要地面为零点测出的高度尺寸C.以青岛黄海海平面的平均高度为零点的高度D.东海海平面的平均高度为零点高度19.13. 建筑平面图内标注尺寸的单位为A.米B.分米C.厘米D.毫米20.14. 立面图中的建筑物的外轮廓线用什么线型绘制A.1.4b的粗实线B.1.2b的粗实线C.1.0b的粗实线D.0.5b的粗实线21.16.详图符号圆圈的直径为A.8mmB.10mmC.14mmD.24mm22.19. 在一五层高的住宅建筑中，下列哪一个楼梯平面图没有折断线A.底层楼梯平面图B.二层楼梯平面图C.标准楼梯平面图D.顶层楼梯平面图23.20. 什么施工图主要包括给、排水、采暖、通风、电气施工图A.建筑施工图B.结构施工图C.建筑详图D.设备施工图24.18. 高窗在平面图上用什么线型表示A.中粗实线B.中粗虚线C.细实线D.细虚线二、填空题（共有题目23题,共计46.0分）1.1. 假想用剖切面将物体的某处切断，仅画出剖切面与物体接触部分的图像称为_剖面图_____2.2. 剖视图的剖切符号，由_剖切位置线_______ 、转折位置线、__投影轴线______3.8. 表示一个物体可有六个基本投影方向，物体在基本投影面上的投影成为_正投影图_______。

第三课 圆和圆弧命令的练习 一、圆的操作练习： 1、已知圆O1的圆心位置为（20,30），直径为25。过点A（8,5）作AB、AC与圆O1相切。同时，作出圆O2与AB、AC和圆O1

相切。如图3-1所示：

1(20,30)

A(8,5) 图3-1 相切与圆的练习 二、圆弧练习：

1、已知A(0,0)、B(2,10)、C(5,8)三点，绘制圆弧； 2、已知A(0,0)、B(2,-10)、C(5,8)三点，绘制圆弧； 3、已知三角形的三个顶点坐标分别为(0,0)、(10,0)、(10,10)，利用圆弧的“起点、圆心、端点”功能绘制图3-2所示的图形。 4、已知三角形的三个顶点坐标分别为(0,0)、(10,0)、(10,10)，利用圆弧的“三点” “起点、端点、半径”功能绘制图3-3所示的图形。注：D点为AC线段的中点，cD圆弧半径为4。

图3-2 图3-3

三、作 业

综合练习：如图3-4所示 要求：1、设置图层：轮廓线线型为连续线型，宽度为0.4mm，颜色为绿色；中心线线型为单点划线，宽度为0.2mm，颜色为红色； 2、尺寸不用标注。 图3-4 综合练习 第四课 综合练习：

1、以坐标方式绘制如图4-1所示的图形。 要求：1）、设置图层：轮廓线线型为连续线型，宽度为0.4mm，颜色为绿色； 中心线线型为单点划线线型，宽度为0.2mm，颜色为红色； 标注线图层不用设置，尺寸不用标出。 2）、图示中心线超出轮廓线的长度为5—10mm。 提示：1）、启动直线命令，计算、划出水平中心线；重复执行直线命令，利用对象追踪功能划出R32圆弧和φ16圆的垂直中心线，以及φ16圆的水平中心线； 2）、重复直线命令，利用对象追踪功能指定A点，划出AB、BC线段，以及DE、EF线段； 3）、利用构造线的角度功能绘制45度夹角的线段。

ABC

DEF

图4-1 2、以坐标方式绘制如图4-2所示的图形。

要求：1）、设置图层：轮廓线线型为连续线型，宽度为0.4mm，颜色为绿色； 中心线线型为单点划线线型，宽度为0.2mm，颜色为红色； 标注线图层不用设置，尺寸不用标出。 2）、图示中心线超出轮廓线的长度为5—10mm。 图4-2 第五课 练习复制、删除、打断、修剪和镜像功能
