220kV升压站运行规程第1章 220kV交流系统1.1 一般运行规定1.1.1不经调度同意，不得任意改变系统运行方式。
紧急情况下，可以先改变运行方式，然后汇报调度。
1.1.2 系统运行方式改变时，应按规程规定改变继电保护及自动装置运行方式，并做好记录。
1.1.3 设备管辖范围的划分1.1.3.1 省调管辖的设备1）220kV#1A、#2A、#1B、#2B母线及其母线TV（PT）、母联开关及其刀闸、分段开关及其刀闸，母线保护装置，分段及母联开关保护装置。
2）#7～10发电机组及所属励磁系统、电力系统稳定器（PSS）、自动发电控制系统（AGC）、自动电压控制装置（AVC）。
3）#7～10主变及其中性点接地刀闸。
4）220kV故障录波器。
5）调度自动化设备：远动装置（RTU）、远动装置变送器、电量采集装置、电力数据网、通信设备、继电保护信息子站、同步相量测量装置PMU、继电保护基础数据管理系统等。
1.1.3.2 地调管辖省调许可的设备220kV线路及所属设备、线路出线接地刀闸D3、线路继电保护装置及自动装置。
1.1.3.3值长管辖的设备除上述规定外，其它全部电气系统和设备。
1.1.4 停、送电的操作原则：1.1.4.1 停电顺序：拉开开关，检查开关确在分闸位置后，拉开负荷侧刀闸，再拉开电源侧刀闸，取下开关控制保险。
1.1.4.2 送电顺序：装上开关控制保险，检查开关确在分闸位置后，合上电源侧刀闸，再合上负荷侧刀闸。
1.1.4.3 严禁带负荷拉、合刀闸。
1.1.5 倒闸操作，严格执行下列各项：1)倒闸操作按调度指令执行，操作前应填写倒闸操作票。
2)一份操作票只能填写一项操作任务。
3)要求操作人员填写操作票。
填写时应明确任务及运行方式，字迹清楚，名称编号及关键字（如:拉、合、投、断、停、送、取、拆除、装设等)，不得涂改。
4)填写完毕后，依次经监护人、班长、值长审核无误签名后方可实施操作。
5)倒闸操作要严格执行模拟、唱票、复诵、核对制度，严格遵守电气防误操作、电气防误闭锁程序的规定。

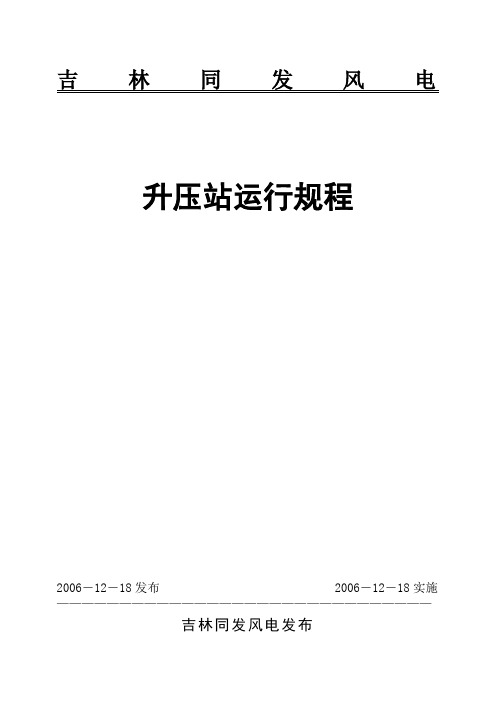

吉林同发风电升压站运行规程2006―12―18发布 2006―12―18实施——————————————————————————————吉林同发风电发布目录1 升压站运行规程主题内容与适用范围 (2)2 引用标准 (2)3 总则 (2)4 升压站结线方式 (2)5 主变压器中性点接地方式 (3)6 断路器的操作规定 (3)7隔离开关的运行 (7)8电压互感和电流互感器 (11)9避雷器的运行 (13)10主变压器中性点接地的方式 (14)11母线、线路操作及事故处理 (14)12运行中的调整 (15)华能通榆风电分公司技术标准运行技术标准1 升压站规程主题内容与适用范围1.1 本规程为吉林通榆风电场升压站的运行管理规程。
1.2 本规程规定了吉林通榆风电场升压站的接线方式、运行方式，倒闸操作及事故处理方法等。
1.3 适用范围本规程适用于吉林通榆风电场升压站运行工作使用。
下列人员应熟悉并执行本规程：生产副总经理、总工程师、公司安全专责、生产部经理、副经理、值长、值班员、维护班班长、技术负责人及有关专责人。
2 引用标准本规程参照电力部《电力技术法规》《电力系统稳定》及其它部局颁发的有关规程编写。
3 总则3.1 我站发供电设备由下列各电压等级组成：220kV、35kV、0.4kV三个电压等级。
3.2 我站一次设备由下列单位管辖：220kV由吉林省电网公司管辖，35kV 以下由吉林通榆风电场管辖。
3.3 设备停电批准：主变及220kV母线以下由吉林省电网公司管辖，35kV 以下由站总工程师批准，并下达原则性的操作顺序及运行方式。
4 升压站结线方式4.1 吉林通榆风电场升压站220kV系统为双母线电气主接线方式，共一回出线，35kV侧为单母线分段电气主接线方式。
4.2 正常运行接线方式4.2.1 220kV线路通过主变220kV系统并列运行。
4.2.2 风电场35kV、华能III 、IV段母线分段运行。
龙源III段单独运行4.2.3 厂用电由1# 3#35kV所用变引入。
220KV升压站投运方案一、编制目的为了加强XXXXXXXXX风电场220KV升压站工程的调试工作管理，确保此次变电站投运工作的任务和各方职责，规范程序，使220KV升压站投运工作有组织、有计划、有秩序地进行，确保启动工作安全、可靠、顺利的完成，特制定本方案。
二、编制依据1.1 《电气装置安装工程电力设备交接试验标准GB50150》1.2 《变电站施工质量检验及评定标准》（电气专业篇）1.3《电气装置安装工程质量检验及评定规程》1.4 《电力建设安全工作规程（变电所部分）》1.5 XXX集团公司《电力安全作业规程》（电气部分试行本）XXX安【2007】342号1.6 辽宁院设计施工蓝图及设计变更通知单1.7 设备生产厂家提供的设备技术参数及出厂试验报告、设备使用说明书1.8 国网公司《继电保护18项反措》1.9 网调、地调有关上网强制性文件三、工程概况XXXXXXXXX风电场工程位于辽宁省XXX市XXX瓦子峪乡内，风电场总装机规模为100MW,将建设一座220kV升压变电站，经一回220kV线路电力系统连接。
XXX风电场及白石砬沟风电场装机容量各为49.5MW，各安装30台1650kW风力发电机组，风力发电机出口电压为690V，经35/0.69kV箱式变压器升压至35kV，30台风机分成4组，每组风机出线组成一个联合单元，联合后由35kV架空电缆混合线路输送至风电场220kV升压变电站的35kV侧。
风电场发出的电能通过220/35kV主变升压后，经1回220kV架空线路送至220kV 系统电网。
本工程位于东北丘陵地带，该地属Ⅲ级污秽地区。
本期工程为XXX风电场工程，采用的1.65MW风力发电机组出口电压为690V，经35/0.69kV箱式变压器升压至35kV。
30台风机分成4组，每组风机出线组成一个联合单元经集电线路送至升压变电站。
场内集电线路采用35kV架空线路为主，箱变至35kV架空线、架空输电线路进220kV升压变电站部分采用35kV 电缆线路。

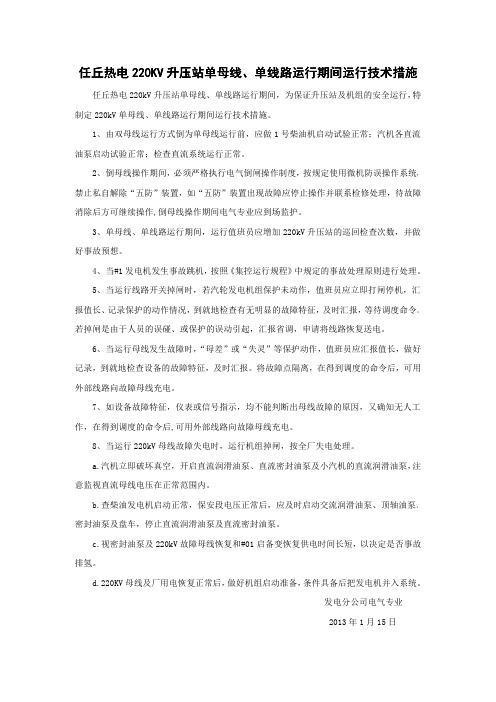

任丘热电220KV升压站单母线、单线路运行期间运行技术措施任丘热电220kV升压站单母线、单线路运行期间，为保证升压站及机组的安全运行，特制定220kV单母线、单线路运行期间运行技术措施。
1、由双母线运行方式倒为单母线运行前，应做1号柴油机启动试验正常；汽机各直流油泵启动试验正常；检查直流系统运行正常。
2、倒母线操作期间，必须严格执行电气倒闸操作制度，按规定使用微机防误操作系统，禁止私自解除“五防”装置，如“五防”装置出现故障应停止操作并联系检修处理，待故障消除后方可继续操作,倒母线操作期间电气专业应到场监护。
3、单母线、单线路运行期间，运行值班员应增加220kV升压站的巡回检查次数，并做好事故预想。
4、当#1发电机发生事故跳机，按照《集控运行规程》中规定的事故处理原则进行处理。
5、当运行线路开关掉闸时，若汽轮发电机组保护未动作，值班员应立即打闸停机，汇报值长、记录保护的动作情况，到就地检查有无明显的故障特征，及时汇报，等待调度命令。
若掉闸是由于人员的误碰、或保护的误动引起，汇报省调，申请将线路恢复送电。
6、当运行母线发生故障时，“母差”或“失灵”等保护动作，值班员应汇报值长，做好记录，到就地检查设备的故障特征，及时汇报。
将故障点隔离，在得到调度的命令后，可用外部线路向故障母线充电。
7、如设备故障特征，仪表或信号指示，均不能判断出母线故障的原因，又确知无人工作，在得到调度的命令后,可用外部线路向故障母线充电。
8、当运行220kV母线故障失电时，运行机组掉闸，按全厂失电处理。
a.汽机立即破坏真空，开启直流润滑油泵、直流密封油泵及小汽机的直流润滑油泵，注意监视直流母线电压在正常范围内。
b.查柴油发电机启动正常，保安段电压正常后，应及时启动交流润滑油泵、顶轴油泵、密封油泵及盘车，停止直流润滑油泵及直流密封油泵。
c.视密封油泵及220kV故障母线恢复和#01启备变恢复供电时间长短，以决定是否事故排氢。
d.220KV母线及厂用电恢复正常后，做好机组启动准备，条件具备后把发电机并入系统。
文件编号：升压站启动及厂用受电调试措施2015年6月措施编号：措施日期：2015年5月项目负责人：工作人员：编写人员：审核：批准：摘要本调试措施依据火电工程启动调试工作规定及机组调试合同要求，根据升压站一次系统和起备变保护设计要求，为了升压站整套启动和厂用受电的顺利进行，通过相关的试验确定设备是否具备投运条件而编写。
关键词升压站；整套启动；厂用受电；调试措施目录1 概述 (1)1.1 升压站简介 (1)1.2 厂用受电简介 (1)2 试验目的及依据 (1)2.1 升压站试验目的 (1)2.2 厂用受电试验目的 (1)2.3 试验依据 (2)3 启动前应具备的条件 (2)3.1 升压站需具备的条件 (2)3.2 厂用受电需具备的条件 (3)4 安全措施 (4)5 启动前一、二次系统检查 (4)5.1 一次系统检查 (4)5.2 二次系统检查 (5)6 220kV系统启动方案及步骤 (5)6.1 220kV II母母线充电 (5)6.2 220kV I母母线充电 (5)6.3 220kV系统合环试验 (6)7 厂用受电试验程序 (6)7.1 高压起动/备用变受电 (6)7.2 6kV厂用1A段母线受电 (7)7.3 6kV厂用1B段母线受电 (7)7.4 6kV厂用2A段母线受电 (8)7.5 6kV厂用2B段母线受电 (8)7.6 带负荷测差动相量 (8)7.7 充电结束后的工作 (8)8 注意事项 (8)9 组织措施 (9)9.1 组织形式 (9)9.2 各机构职责 (9)9.3 各单位职责分工 (10)附录 (11)升压站启动及厂用受电调试措施电厂工程升压站启动及厂用受电调试措施1 概述1.1 升压站简介电厂工程220kV升压站本期设计：2个发变组间隔；1个起备变间隔；2回220kV 出线间隔，1个母联间隔，1个母线PT间隔（包括220kV I母、220kV II母）。
220kV 系统采用双母接线。
4 升压站系统运行规程4.1 系统运行方式4.1.1 系统运行方式的概况国家电投保力图风电场220KV升压站分为220KV、35KV、10KV、400V与220V等电压等级。
主变规划容量1X100MVA,容量为100MVA；220KV出线1回；35KV进线规划6回,动态无功补偿装置，用35KV母线接动态无功补偿装置一套，该装置既能补偿容性无功25Mvar,又能补偿感性无功±4Mvar；主变压器220KV 侧中性点经隔离开关接地，35KV 侧中性点经消弧线圈接地。
220KV出线1回，接入固北变220KV变电站，主接线采用线变组接线；220KV远期主接线采用单母线接线。
35KV母线采用单母线分段接线,即每台主变接一段35KV母线，段与段之间设联络断路器。
控制与保护采用直流220V电源。
站用电电压为380/400V，为中性点直接接地系统。
变电站设2台互为备用的站用变压器，一台工作站用变电源由35KV 母线引接，另一台备用站用变由站外10KV线路引接。
所用电采用单母线分段接线，两段之间设联络断路器。
4.2 倒闸操作4.2.1 倒闸操作的一般规定：4.2.1.1 倒闸操作应根据值班负责人的指令，受令人复诵无误后执行。
发布指令应准确、清晰，使用规范的调度术语与设备双重名称，即设备名称与编号。
操作人员（包括监护人）应了解操作任务与操作顺序。
4.2.1.2 倒闸操作可以通过就地操作、遥控操作完成。
遥控操作设备应满足有关技术条件。
4.2.1.3 倒闸操作必须由两人进行，一人操作，一人监护（对设备较为熟悉者监护；特别重要与复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护）并按值班负责人命令由操作人填写操作票，履行签字手续，方能进行操作。
4.2.1.4 正式操作前，先进行模拟操作，核对无误后，按操作票顺序，逐项进行操作。
严格执行“模拟、唱票、复诵、执行”的步骤进行倒闸操作，每完成一项操作时在操作票标记栏内划√。
升压站运行规程
升压站就像是电力系统的心脏，为电能的传输和分配提供着强大的动力！它里面的各种设备和运行规程可太重要啦！
你看那些变压器，它们就像大力士一样，把电压升高，让电能能够更远距离地传输。
还有那些开关设备，它们精准地控制着电路的通断，就像交通信号灯指挥着车辆的行驶一样重要。
在升压站运行中，安全绝对是第一位的。
就好比我们走路要稳稳当当，不能摔跟头一样，升压站的运行也容不得半点马虎。
工作人员要时刻保持警惕，对设备进行精心的维护和检查。
这可不是开玩笑的呀！
每一次的巡检都要认真仔细，不能放过任何一个小细节。
这就像是侦探在寻找线索一样，要把可能存在的问题都找出来。
如果发现了异常，那就要迅速采取措施，难道不是吗？这就好比火灾来了要赶紧灭火一样紧迫。
操作流程也必须严格遵守，不能随心所欲。
这就像开车要遵守交通规则一样，乱来可不行。
每一个步骤都有它的道理和意义，都是为了确保升压站的安全稳定运行。
还有那些保护装置，它们可是最后的防线啊！一旦有什么异常情况，它们会立刻行动起来，保护设备和整个系统的安全。
这多厉害呀！
总之，升压站的运行规程是非常关键的，它关系到电力的稳定供应，关系到我们生活的方方面面。
我们要像爱护自己的宝贝一样爱护升压站，让它持续不断地为我们输送可靠的电能。
难道我们不应该这样做吗？让我们一起为升压站的安全稳定运行努力吧！。
XX风电场220KV升压站受电方案批准：审核：编制：220KV升压站受电方案一编制目的杜绝发生任何人身及设备伤害事故，确保新设备一次投运成功并稳定运行。
本方案须经施工单位总工程师及业主、监理单位三方会审批准后方可执行。
二编制依据2.1 《电气装置安装工程电力设备交接试验标准GB50150》2.2 《变电站施工质量检验及评定标准》（电气专业篇）2.3 《电气装置安装工程质量检验及评定规程》2.4 《电力建设安全工作规程（变电所部分）》2.5 《电力安全作业规程》（电气部分试行本）2.6 XX勘测设计研究院设计施工蓝图及设计变更通知单2.7 设备生产厂家提供的设备技术参数及出厂试验报告、设备使用说明书2.8 国网公司《继电保护18项反措》2.9 网调、地调有关上网强制性文件三工程概况工程简述：由XX风力发电有限公司投资建设的XX风电场风电场位于XX省XX县境内，设计安装XX1.5MW风力发电机组XX台，XX1.5MW风力发电机组XX台，共计132台，总装机容量XXMW。
新建220KV升压站一座，站内安装两台100MV A主变压器、220KVGIS组合电器四个间隔、26面35KV开关柜、2套SVG 设备、2台站用变、2台接地变及相关的控制保护设备。
XX风力发电机组出口电压为690V，经35/0.69KV箱式变压器升压后由35KV铠装地埋电缆引入升压站；XX风力发电机组出口电压为620V，经35/0.62KV箱式变压器升压后由35KV铠装地埋电缆引入升压站，风电电能送至35kV开关柜后由220kV主变升压至220KV经XX线送至XX变220KV母线侧。
本工程站内所有电气设备安装、调试工作均由XX 电力建设第一工程公司承担。
本次受电范围包括XX风电场升压站220KVXX线GIS 间隔、220KVGIS 母线、220KV 母线PT 间隔、220KV1号主变GIS 间隔、220KV2号主变GIS 间隔、1号主变、2号主变、35KV 母线I 段、II 段及其母线电压互感器、1号站用变、2号站用变、1号接地变、2号接地变、1号无功补偿装置、2号无功补偿装置及其相关保护控制设备。
第一篇220KV系统运行规程1 总则1.1 电气系统必须按本公司制定的正常的运行方式运行，如确需改变正常运行方式，必须得到值长或调度的批准。
1.2 运行方式在改变的同时，有关继电保护和自动装置的定值和方式应做相应的改变。
1.3 #6、7机组正常情况下与系统并列运行，并列点为主变高压侧开关，周波允许在49.8～50.2Hz范围内变化，并按省调下达的负荷曲线带负荷。
1.4 运行人员必须熟悉本公司电气系统接线和设备名称、结构、性能、编号及位置，熟悉并掌握电气二次回路及其作用原理，熟悉并掌握各种运行方式及事故处理，了解与本厂系统直接有关的电网接线。
1.5 系统电压一般不得超过额定电压的±5%，最低不应低于额定电压90%。
正常情况下不超过中调下达的电压曲线230KV—235KV。
1.5.1 220 KV系统 Ue：220KV 正常允许范围：219～242KV （-5%—+10%）1.5.2 20 KV系统 Ue：20KV 正常允许范围：19.0～21.0KV （-5%—+5%）1.5.3 6KV系统 Ue：6.3KV 正常允许范围：6.0～6.6KV （-5%—+5%）1.5.4 各级母线电压最低值不应低于：220 KV系统：200KV；20 KV系统：18.0KV；若低于上述规定，则按电压降低事故规定进行处理。
2 220KV系统概述2.1 220KV系统接线方式为：双母线并联运行，母联开关在合。
2.2 220KV母线上连接有：两台发—变组，一台高压启动/备用变压器，两条出线。
2.3 220KV线路均为联络线，除#02起备变腾2202开关外，其余均为同期点。
2.4 220KV系统为大电流接地系统，#6、#7主变中性点装有接地刀闸，#02启备变中性点为固定接地方式。
3 电气设备调度权限划分3.1 中调调动范围：3.1.1 #6、7发电机综合出力。
3.1.2 腾达升压站220千伏母线、腾220、腾226、腾227开关间隔和Ⅰ腾鲲线、Ⅱ腾鲲线及其两端间隔设备由省调调度。
国电赤峰西大梁风电场49.5MW工程配套设备招标文件第二卷技术部分（第一包中的主变压器保护1）招标编号：GDCX-FJZB10-004分包号：GDCX-FJZB10-004-01-1内蒙古电力勘测设计院编制2009年12月呼和浩特目录1 总则 (1)2 技术要求 (1)3 设备规范 (13)4采购设备需求及供货范围 (13)5 技术服务 (14)6 需方工作 (15)7 工作安排 (15)8 备品备件及专用工具 (17)9 质量保证和试验 (18)10 包装、运输和贮存 (22)1 总则1.1 本设备技术规范书适用于国电赤峰西大梁风电场49.5MW工程主变压器保护1的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备（或系统）完全符合本规范书的要求，如有异议，不管是多么微小，均应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。
1.4 本设备技术规范书使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 本设备技术规范书未尽事宜，由供、需双方协商解决。
2 技术要求2.1 应遵循的主要标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
有新标准颁布时，执行新标准。
DL/T 5137-2001 《电测量仪表装置设计技术规程》DL/T 5136-2001 《火力发电厂、变电所二次接线设计技术规程》DL/T 5004-2006 《电力工程直流系统设计技术规定》DL/T 769-2001 《电力系统微机继电保护技术导则》DL/T 770-2001 《微机变压器保护装置通用技术条件》DL478-2001 《静态继电保护及安全自动装置通用技术条件》GB/T7261-2000 《继电器及装置基本试验方法》GB/T7267-2003 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB/T 14285-2006 《继电保护和安全自动装置技术规程》GB/T17626.1－2006《电磁兼容试验和测量技术抗扰度试验总论》GB/T17626.2－2006《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T17626.3－2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》Q/GDW 175-2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》《国家电网公司十八项电网重大反事故措施》2.2 环境条件a）本条的目的在于强调设备应遵照的环境条件要求，因为这会影响设备的寿命、结构和运行可靠性。
220kV升压站运行规程第1章 220kV交流系统1.1 一般运行规定1.1.1不经调度同意，不得任意改变系统运行方式。
紧急情况下，可以先改变运行方式，然后汇报调度。
1.1.2 系统运行方式改变时，应按规程规定改变继电保护及自动装置运行方式，并做好记录。
1.1.3 设备管辖范围的划分1.1.3.1 省调管辖的设备1）220kV#1A、#2A、#1B、#2B母线及其母线TV（PT）、母联开关及其刀闸、分段开关及其刀闸，母线保护装置，分段及母联开关保护装置。
2）#7～10发电机组及所属励磁系统、电力系统稳定器（PSS）、自动发电控制系统（AGC）、自动电压控制装置（AVC）。
3）#7～10主变及其中性点接地刀闸。
4）220kV故障录波器。
5）调度自动化设备：远动装置（RTU）、远动装置变送器、电量采集装置、电力数据网、通信设备、继电保护信息子站、同步相量测量装置PMU、继电保护基础数据管理系统等。
1.1.3.2 地调管辖省调许可的设备220kV线路及所属设备、线路出线接地刀闸D3、线路继电保护装置及自动装置。
1.1.3.3值长管辖的设备除上述规定外，其它全部电气系统和设备。
1.1.4 停、送电的操作原则：1.1.4.1 停电顺序：拉开开关，检查开关确在分闸位置后，拉开负荷侧刀闸，再拉开电源侧刀闸，取下开关控制保险。
1.1.4.2 送电顺序：装上开关控制保险，检查开关确在分闸位置后，合上电源侧刀闸，再合上负荷侧刀闸。
1.1.4.3 严禁带负荷拉、合刀闸。
1.1.5 倒闸操作，严格执行下列各项：1)倒闸操作按调度指令执行，操作前应填写倒闸操作票。
2)一份操作票只能填写一项操作任务。
3)要求操作人员填写操作票。
填写时应明确任务及运行方式，字迹清楚，名称编号及关键字（如:拉、合、投、断、停、送、取、拆除、装设等)，不得涂改。
4)填写完毕后，依次经监护人、班长、值长审核无误签名后方可实施操作。
5)倒闸操作要严格执行模拟、唱票、复诵、核对制度，严格遵守电气防误操作、电气防误闭锁程序的规定。
6)监护人填写操作开始及终了时间。
7)操作中若有疑议应停止操作，汇报班长、值长，待弄清后方可继续操作。
8)倒闸操作要戴绝缘手套，装卸高压熔断器（保险）要戴护目眼镜，做好防护措施。
9)雷雨等特殊天气，禁止进行倒闸操作。
10)220kV系统及设备的操作应实行一人操作，一人监护制度。
1.1.6 交流系统操作注意事项1）220KV母线倒排时，母联开关应在合，且其操作电源应断开。
2）220kV母线无母差保护时，严禁安排该母线及相关元件的倒闸操作。
3）并列运行的变压器，倒换中性点接地刀闸时，应先合上要投入的中性点接地刀闸，然后拉开要停用的中性点接地刀闸。
4）备用中的设备，送电前保护的检查不必填入操作票，必要的表计检查应列入操作票中。
5）220Kv#1B、#2B母线充电前，应先合上其防谐小刀闸，操作完毕后再将其断开。
6）正常倒闸操作应尽量避免在交接班、电网接线极不正常、电网发生事故或异常、高峰负荷和恶劣天气时进行。
7）220kV线路D3接地刀闸的操作必须按调度命令执行。
8）220kV线路的TV（PT）与线路间装设（拆除）接地线时，运行人员只负责接地端的装设（拆除），接地线的装设（拆除）由检修人员操作管理。
9）当需发电机带220kV母线零起升压时，零起升压母线必须与运行母线有明显断开点。
10）220kV系统的刀闸操作，应采用远方电动操作。
严禁运行人员就地电动或手动操作。
11）220kV母联开关可以串代某一开关运行，但必须经继保更改保护定值后经调度批准后执行。
12）下列操作不用操作票，但要做好记录：a. 事故处理。
b. 拉合开关的单一操作。
c. 投入、停用保护或自动装置的单一压板。
d. 拉开或拆除全厂唯一的一组接地线或接地刀闸。
1.1.7 220kV母线电压的规定：1）220kV母线电压为省调电压考核点。
2）正常运行AVC子站投遥调方式，220kV系统电压按照省调主站下发的指令调整。
3）当投入就地闭环控制或AVC子站退出运行时，应做好记录，并严格按照调度下达的电压曲线自行调整无功出力，保证220kV母线电压在目标电压的98%～102%。
无功高峰负荷期间，发电机无功要增到考核点电压达到目标电压值或按发电机P-Q曲线带满无功负荷为止。
无功低谷负荷期间，发电机无功要减到考核点电压降至目标电压值或功率因数提到0.98以上（或其它参数到极限）；若系统电压仍高达目标电压值的102%及以上时，发电机组功率因数要达到规定的进相深度。
4）220kV母线电压低于213.4kV或高于235.4kV且无法调整时，应立即汇报值长并做好记录。
1.1.8 220kV系统频率的规定系统频率标准为50HZ，正常情况下系统频率变化范围50±0.1HZ。
1.2 220kV交流系统运行方式1.2.1 正常运行方式1.2.1.1 220kV系统为双母线双分段接线方式，正常运行方式下，220kV#1A、#2A、#1B、#2B母线并列运行，母联开关、分段开关在合闸位置；各母线TV（PT）及避雷器随母线投入运行；故障录波器、测控装置应投入运行。
1.2.1.2 220kV母线的固定连接方式220kV #1A母线联接元件：#9主变209、#1启备变211、黄历Ⅰ线215、黄飞线216、黄贤Ⅰ线212 220kV #2A母线联接元件：#10主变210、黄历Ⅱ线214、黄韶线217、黄贤Ⅱ线213220kV #1B母线联接元件：#7主变207、#2高备变222、黄屯线219、黄彩Ⅱ线221220kV #2B母线联接元件：#8主变208、黄屯Ⅰ线218、黄彩Ⅰ线2201.2.2 220kV系统非正常运行方式1) 任一出线或主变不同于固定连接方式的连接。
2) 单一母线或母线TV（PT）停电。
3) 母联(分段)开关停电。
4) #1A、#2A、#1B、#2B母线开环运行。
1.2.3 220kV系统中性点接地方式的规定：1)220kV系统正常运行时，须保证#1、#2母线各有一中性点接地运行。
2)正常运行时，＃9主变与＃8主变的中性点同时接地运行（或＃10主变与＃7主变的中性点同时接地运行）。
3)#1启备变、#2高备变高压侧中性点直接接地运行。
4）其他方式下的接地方式按调度命令执行。
5）主变中性点接地刀闸在机组并、解列前应合上，并投退相应保护。
1.2.4 升压站MCC两路电源取自#9、10机380V公用PC A、公用PC B段，正常运行由380V公用PC A段电源供电，公用PC B段电源作为手动备用。
1.2.5 220kV A母配电装置辅助交流电源一路取自主厂房保安MCC，一路取自升压站MCC，在#9主变开关端子箱、黄贤Ⅰ线开关端子箱、黄历Ⅰ线开关端子箱、21F开关端子箱内分别设有空气开关。
正常运行时，21F开关端子箱内空气开关断开，其它空气开关在合。
1.3 220kV系统程序闭锁和机械闭锁1.3.1 220kV系统程序闭锁1）220KV开关所属-1、-2、-3刀闸受本开关的闭锁。
即：本开关在合闸时，上述刀闸不能操作。
2）除母联开关外，其余开关所属-1与-2刀闸相互闭锁。
只有当母联开关及母联所属-1、-2刀闸运行，电源和线路的-1、-2刀闸才能在其中一个在合的情况下拉合另一个刀闸（B母线上的电源所属刀闸操作需投上母联开关所属刀闸交流保险）。
3）220kV A（B）母线所有开关的-1（-2）刀闸受220kV A（B）母线接地刀闸闭锁，只有在220kV A（B）母线接地刀闸全部拉开时，220kV A（B）母线的-1（-2）刀闸方可操作。
4）所属开关-1、-2刀闸受-D1、D2接地刀闸的程序闭锁。
即：-D1、D2接地刀闸拉开时，-1、-2刀闸方可操作。
5）线路开关所属-3刀闸与对应开关和-D1、D2、D3接地刀有程序闭锁，当开关及-D1、D2、D3接地刀拉开后不再闭锁。
6）-D1接地刀闸受本开关和-1、-2刀闸闭锁。
即：开关和-1、-2刀闸拉开时，-D1接地刀闸方可操作。
1.3.2 220kV系统机械闭锁1）A母线上（除#9、10主变外）的-1刀闸与其所属-D1接地刀闸相互机械闭锁。
2）#9、10主变的-2刀闸与其所属-D1接地刀闸相互机械闭锁。
3）B母线上的黄彩Ⅰ线、黄屯线、黄屯Ⅰ线所属-2刀闸与其所属-D1接地刀闸相互机械闭锁。
4）B母线上的黄彩Ⅱ线、#2高备变、#7主变、#8主变所属-1刀闸与其所属-D1接地刀闸相互机械闭锁。
5）220kV线路-3刀闸与所属-D2、-D3接地刀闸相互闭锁。
6）分段开关-A刀闸与其所属-D1接地刀装有机械闭锁。
7）分段开关-B刀闸与其所属-D2接地刀装有机械闭锁。
1.4 异常运行与事故处理1.4.1 事故处理应遵守下列原则1）事故时应在省调、地调调度员、值长、班长的统一指挥下，按照规程规定主动进行处理；2）事故处理应顾全大局、冷静果断；遵循保人身、保电网、保设备、保厂用电的原则；3）尽快限制事故影响范围，消除事故根源，解除对人身和设备的危害；4）优先恢复厂用电源，必须保证保安电源的供电；5）尽一切可能尽快恢复对停电用户的供电；6）调整运行方式，使其恢复正常；7）详细汇报并记录：跳闸开关（名称编号）及时间、现象；继电保护和自动装置动作情况，故障录波及测距；表计摆动、出力、频率、电压、潮流、设备过载等情况；人身安全和设备运行异常情况。
1.4.2 系统频率异常的处理1.4.2.1 系统频率超过50士0.1HZ时，安全自动装置（如一次调频）未动作时应主动减、增全厂有功出力，直至最低或最高核定出力，使频率恢复正常。
1.4.2.2 系统频率低于49.25HZ时，迅速将装有低频自动减负荷装置应动而未动的线路拉闸，并汇报省、地调调度员。
1.4.2.3 系统频率低于48.5HZ时，按本厂事故拉路序位立即拉闸，使频率恢复到49.0HZ以上，并汇报省、地调调度员。
1.4.2.4 系统频率低于48.0HZ时，可不受事故拉路序位的限制自行拉停负载线路，使频率恢复至49.0HZ以上，并汇报省、地调调度员。
1.4.2.5 ＃8机组在系统频率48～47.5HZ范围内，连续运行12分钟或系统频率低于47.5HZ时，立即将＃8机组与系统解列。
1.4.2.6 ＃7机组在频率48.5～46HZ范围内连续运行超过10分钟，其中低于47.5HZ运行时间超过5分钟或频率低于46HZ时，立即将＃7机组与系统解列。
1.4.2.7 #9、10机组在频率48.5～47.5HZ范围内连续运行超过5分钟或频率47.5～47HZ运行时间超过2分钟或频率低于47HZ时，立即将#9、10机组与系统解列。
1.4.2.8 机变解列前，不必征得调度员同意，但解列后应及早向调度员汇报。
