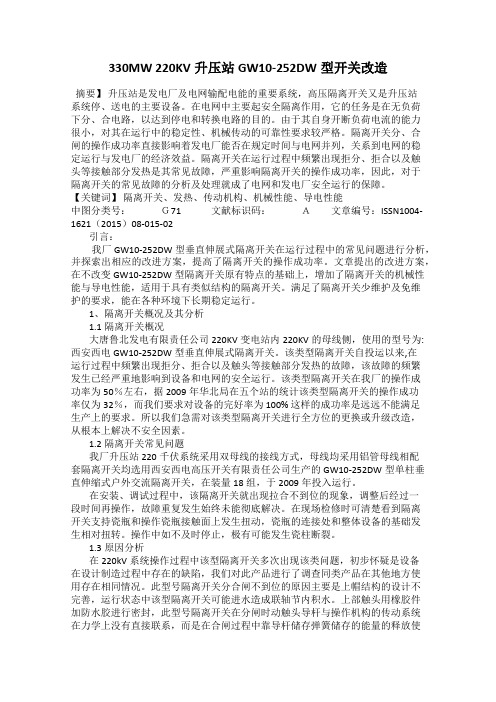

330MW 220KV升压站GW10-252DW型开关改造摘要】升压站是发电厂及电网输配电能的重要系统，高压隔离开关又是升压站系统停、送电的主要设备。
在电网中主要起安全隔离作用，它的任务是在无负荷下分、合电路，以达到停电和转换电路的目的。
由于其自身开断负荷电流的能力很小，对其在运行中的稳定性、机械传动的可靠性要求较严格。
隔离开关分、合闸的操作成功率直接影响着发电厂能否在规定时间与电网并列，关系到电网的稳定运行与发电厂的经济效益。
隔离开关在运行过程中频繁出现拒分、拒合以及触头等接触部分发热是其常见故障，严重影响隔离开关的操作成功率，因此，对于隔离开关的常见故障的分析及处理就成了电网和发电厂安全运行的保障。
【关键词】隔离开关、发热、传动机构、机械性能、导电性能中图分类号：Ｇ71文献标识码：Ａ文章编号：ISSN1004-1621（2015）08-015-02引言：我厂GW10-252DW型垂直伸展式隔离开关在运行过程中的常见问题进行分析，并探索出相应的改进方案，提高了隔离开关的操作成功率。
文章提出的改进方案，在不改变GW10-252DW型隔离开关原有特点的基础上，增加了隔离开关的机械性能与导电性能，适用于具有类似结构的隔离开关。
满足了隔离开关少维护及免维护的要求，能在各种环境下长期稳定运行。
1、隔离开关概况及其分析1.1隔离开关概况大唐鲁北发电有限责任公司220KV变电站内220KV的母线侧，使用的型号为:西安西电GW10-252DW型垂直伸展式隔离开关。
该类型隔离开关自投运以来,在运行过程中频繁出现拒分、拒合以及触头等接触部分发热的故障，该故障的频繁发生已经严重地影响到设备和电网的安全运行。
该类型隔离开关在我厂的操作成功率为50％左右，据2009年华北局在五个站的统计该类型隔离开关的操作成功率仅为32％，而我们要求对设备的完好率为 100% 这样的成功率是远远不能满足生产上的要求。
所以我们急需对该类型隔离开关进行全方位的更换或升级改造，从根本上解决不安全因素。
